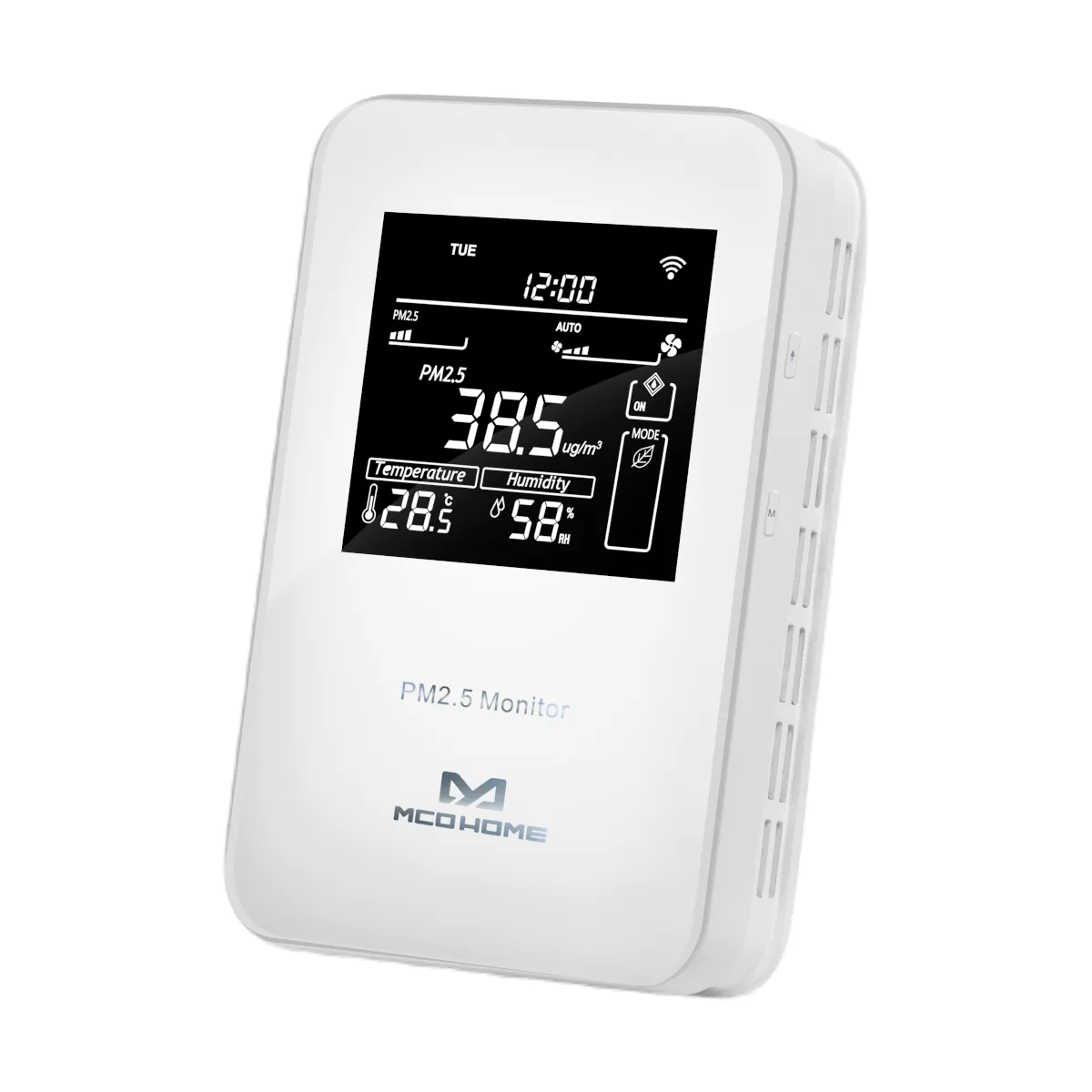

MH10-PM2.5-WA Czujnik jakości powietrza – PM2.5, AC220V +/-10% 50/60Hz

MH10-PM2.5-WA to naścienny monitor jakości powietrza PM2.5 marki MCOHome z komunikacją Z-Wave Plus, przeznaczony do kontroli stężenia pyłu PM2.5 w środowiskach mieszkalnych, rolniczych i przemysłowych, z jednoczesnym pomiarem temperatury oraz wilgotności wewnątrz pomieszczeń. Urządzenie może zostać dodane do dowolnej sieci Z-Wave i współpracuje z innymi urządzeniami posiadającymi certyfikację Z-Wave. Wersja WA jest zasilana z sieci AC 220 V / 110 V, 50/60 Hz.

Najważniejsze cechy

• Producent: MCOHome
• Model: MH10-PM2.5-WA
• Typ: monitor / czujnik PM2.5 z pomiarem temperatury i wilgotności
• Komunikacja: Z-Wave Plus
• Zakres pomiaru PM2.5: 0…500 µg/m³
• Zakres temperatury: -9…50°C (15…122°F)
• Zakres wilgotności: 0…99% RH
• Zasilanie (wersja WA): AC 220 V / 110 V, 50/60 Hz
• Pobór własny: < 3 W
• Montaż: ścienny (pionowy)
• Wymiary: 85 × 135 × 33 mm
• Rozstaw otworów montażowych: 60 mm lub 82 mm
• Obudowa: szkło hartowane + stop PC
• Warunki pracy (otoczenie): -10…50°C / 0…90% RH (bez kondensacji)

Zastosowanie

MH10-PM2.5-WA służy do bieżącego monitorowania jakości powietrza w pomieszczeniach. Dzięki Z-Wave Plus może przekazywać odczyty do centrali i być używany w automatyce (np. scenach zależnych od zmian poziomu PM2.5, temperatury lub wilgotności).

Wyświetlacz i obsługa

Panel urządzenia prezentuje m.in. poziom PM2.5, temperaturę, wilgotność oraz informacje czasu (lokalny czas/tydzień). Obsługa odbywa się przyciskami S1, S2 i S3.

Ustawienie czasu lokalnego

• Naciśnij S3, aby wejść w tryb modyfikacji czasu.
• S2 przełącza pola: Week / Hour / Minute.
• S1 lub S3 zmienia wartość wybranego pola.
• Po ustawieniu parametrów naciśnij S2, aby zapisać i wrócić do normalnego widoku.

Podświetlenie

• Podświetlenie przechodzi w tryb pełnej jasności po naciśnięciu dowolnego klawisza.
• Po około 10 s bez obsługi wraca do niższej jasności.

Przełączanie °C / °F

• Zmiana jednostek temperatury odbywa się w menu, do którego wejście wymaga podania kodu 5166.

Kalibracja

Urządzenie umożliwia kalibrację wskazań. Aby wejść do ustawień kalibracji, przytrzymaj S1. Następnie wybierz pozycję klawiszem S2 i zmień wartość klawiszem S3.

• Kalibracja temperatury: -9.0…+9.0 (domyślnie 0.0)
• Kalibracja wilgotności: -9…+9 (domyślnie 0)
• Kalibracja PM2.5: 0…90 (domyślnie 00)
• Regulacja podświetlenia: 00…10 (0 = wyłączone; domyślnie 00)

Dodawanie i usuwanie z sieci Z-Wave

• Aby uruchomić tryb inclusion lub exclusion, przytrzymaj jednocześnie S1 i S3.
• Po dodaniu do sieci na ekranie wyświetlany jest Node ID.

Montaż (zalecenia)

• Urządzenie jest przeznaczone wyłącznie do użytku wewnętrznego.
• Zalecana wysokość instalacji: około 1,5 m nad podłogą (reprezentatywny pomiar PM2.5).
• Unikaj montażu w miejscu narażonym na bezpośrednie słońce, nawiew lub źródła ciepła (ryzyko błędnych wskazań temperatury).
• Urządzenie powinno być zamontowane pionowo; nie należy instalować go „do góry nogami” ani na płasko.
• Nie montuj w szczelinie nawiewu i nie zakrywaj dołu urządzenia (może to wpływać na dane pomiarowe).

Dane techniczne

• Zasilanie: AC 220 V / 110 V, 50/60 Hz
• Pobór własny: < 3 W
• Zakres PM2.5: 0…500 µg/m³
• Zakres temperatury: -9…50°C
• Zakres wilgotności: 0…99% RH
• Warunki pracy: -10…50°C / 0…90% RH (bez kondensacji)
• Wymiary: 85 × 135 × 33 mm
• Materiał obudowy: szkło hartowane + stop PC
• Montaż: naścienny (pionowy)

Obsługiwane klasy poleceń Z-Wave

• COMMAND_CLASS_ZWAVEPLUS_INFO
• COMMAND_CLASS_VERSION
• COMMAND_CLASS_ASSOCIATION
• COMMAND_CLASS_ASSOCIATION_GRP_INFO
• COMMAND_CLASS_CONFIGURATION
• COMMAND_CLASS_FIRMWARE_UPDATE_MD
• COMMAND_CLASS_MANUFACTURER_SPECIFIC
• COMMAND_CLASS_DEVICE_RESET_LOCALLY
• COMMAND_CLASS_POWERLEVEL
• COMMAND_CLASS_BASIC
• COMMAND_CLASS_SENSOR_MULTILEVEL
• COMMAND_CLASS_SENSOR_CONFIGURATION

Podsumowanie

MCOHome MH10-PM2.5-WA to elegancki, ścienny monitor PM2.5 z pomiarem temperatury i wilgotności, zasilany z sieci AC 220 V / 110 V i wyposażony w Z-Wave Plus. Czytelny wyświetlacz, funkcje ustawień (czas, podświetlenie, kalibracje) oraz integracja z siecią Z-Wave sprawiają, że jest to praktyczne rozwiązanie do stałej kontroli jakości powietrza w pomieszczeniach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Zużyty produkt należy przekazać do odpowiedniego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego zgodnie z lokalnymi przepisami.
• Produkt zgodny z Z-Wave Plus.
• Przed rozpoczęciem użytkowania należy przeczytać instrukcję obsługi.
• Produkt nie jest zabawką. Przechowywać poza zasięgiem dzieci i zwierząt.
• Urządzenie jest przeznaczone wyłącznie do użytku wewnętrznego. Nie używać na zewnątrz.
• Nie narażać urządzenia na wilgoć, wodę ani inne ciecze. Nie umieszczać naczyń z cieczą w pobliżu urządzenia.
• Nie podejmować prób samodzielnego demontażu, naprawy ani modyfikacji urządzenia.
• Montaż i podłączenie powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka, zgodnie ze schematem połączeń i zasadami bezpieczeństwa elektrycznego.
• Przed montażem, czyszczeniem lub konserwacją należy odłączyć zasilanie. Niewyłączenie zasilania może spowodować porażenie prądem elektrycznym.
• Podczas instalacji należy chronić urządzenie przed fizycznym uszkodzeniem, upadkiem i uderzeniami. W przypadku uszkodzenia urządzenia należy odłączyć zasilanie i skontaktować się ze sprzedawcą.
• Chronić urządzenie przed źródłami ciepła, gazami, cieczami i kurzem, aby uniknąć uszkodzenia.
• Należy przestrzegać wszystkich instrukcji oraz dokumentacji i zachować je do wykorzystania w przyszłości.
• Urządzenie należy montować wyłącznie pionowo na ścianie. Nie montować bokiem ani do góry nogami.
• Nie montować urządzenia w miejscach przewiewu ani w lokalizacji, w której zasłonięty jest dolny otwór obudowy, ponieważ może to wpływać na poprawność pomiarów.
• Zalecany jest montaż wewnątrz pomieszczenia na wysokości około 1,5 m nad podłogą, z dala od bezpośredniego nasłonecznienia, otworów wentylacyjnych i źródeł ciepła.
• W przypadku wersji MH10-PM2.5-WA urządzenie jest zasilane napięciem AC 220 V. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia lub zagrożenie porażeniem prądem.
• Podczas podłączania przewodów należy zachować prawidłowe przypisanie zacisków. Nieprawidłowe podłączenie może doprowadzić do uszkodzenia urządzenia.
• Do montażu podtynkowego należy stosować certyfikowaną plastikową puszkę instalacyjną UL/ETL/CE o minimalnych wymiarach 90 × 60 mm i minimalnej objętości 270 cm³ oraz przewody miedziane.
• Ryzyko porażenia prądem elektrycznym — przed serwisowaniem może być wymagane odłączenie więcej niż jednego wyłącznika odcinającego zasilanie.
