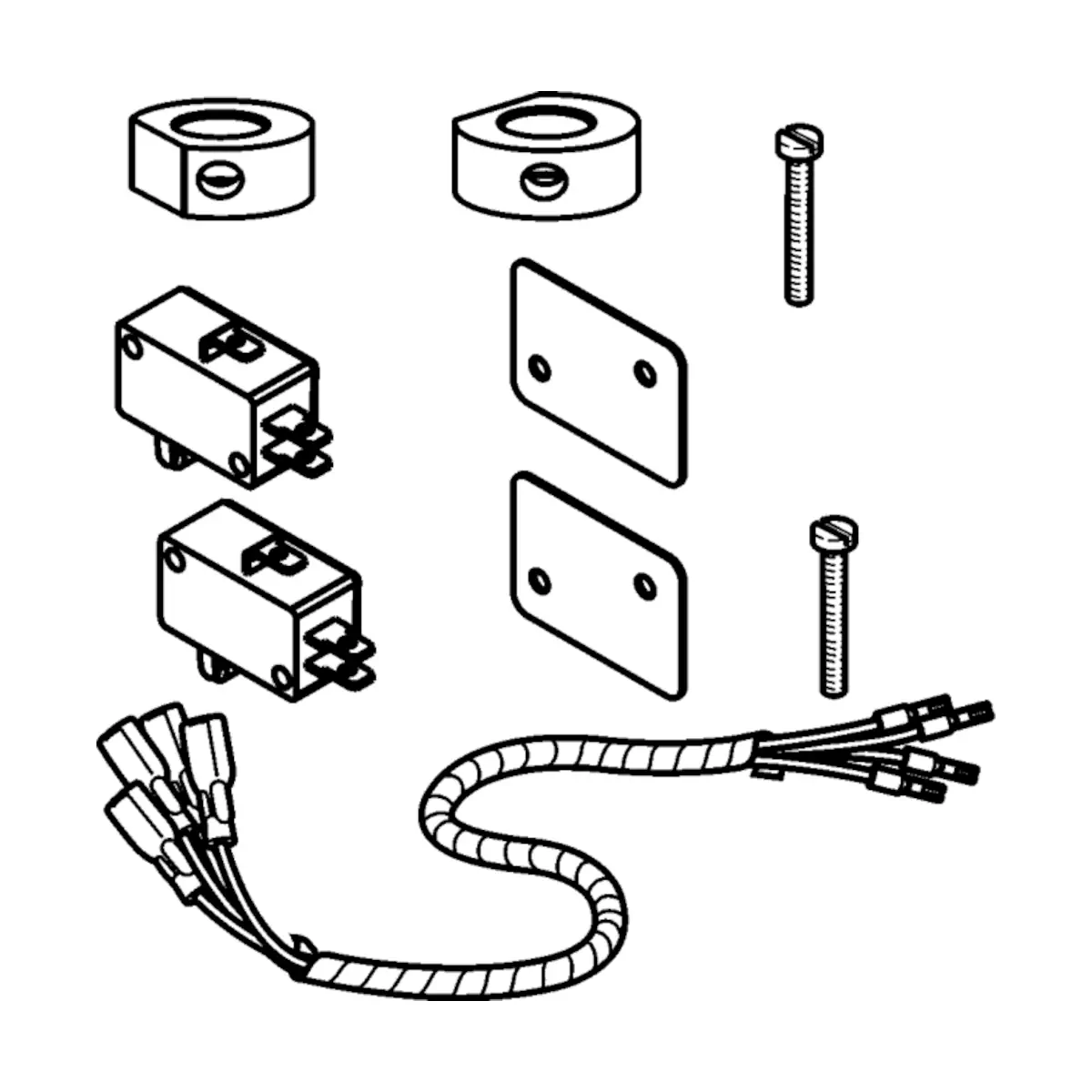

ASC10.21 Podwójny przełącznik pomocniczy do siłowników SQL361E100..1200

ASC10.21 (Stock No. S55845-Z122) to akcesoryjny podwójny wyłącznik pomocniczy (double auxiliary switch) firmy Siemens, przeznaczony do współpracy z elektromotorycznymi siłownikami ACVATIX™ SQL361B150…SQL361B6000. Umożliwia uzyskanie dodatkowych dwóch sygnałów zwrotnych w postaci styków bezpotencjałowych (dry contact) – osobno dla położenia OPEN i CLOSE.

Najważniejsze cechy

• Producent: Siemens
• Model: ASC10.21
• Numer katalogowy (Stock No.): S55845-Z122
• Typ akcesorium: podwójny wyłącznik pomocniczy (double auxiliary switch)
• Funkcja: dodatkowa sygnalizacja położeń krańcowych (OPEN / CLOSE) poprzez styki bezpotencjałowe
• Kompatybilność: SQL361B150, SQL361B270, SQL361B570, SQL361B1400, SQL361B2650, SQL361B6000
• Zamawianie: siłownik, zawór przepustnicowy i akcesoria zamawia się oddzielnie
• Dostawa: siłownik, akcesorium i zawór są pakowane oddzielnie i dostarczane jako osobne pozycje

Zastosowanie

ASC10.21 stosuje się jako opcjonalne wyposażenie siłowników SQL361B150…SQL361B6000, gdy wymagane są dodatkowe sygnały pomocnicze (np. do układów automatyki lub sygnalizacji) informujące o osiągnięciu położeń krańcowych zaworu.

Sygnały i zaciski (styki pomocnicze)

Wyłącznik pomocniczy udostępnia dwa obwody stykowe:

• c2 – OPEN: zaciski Q13 i Q14
• c1 – CLOSE: zaciski Q23 i Q24

Podsumowanie

Siemens ASC10.21 to dedykowany podwójny wyłącznik pomocniczy dla siłowników SQL361B150…SQL361B6000, zapewniający dodatkowe, bezpotencjałowe sygnały OPEN i CLOSE. Jest to praktyczne rozwiązanie wszędzie tam, gdzie oprócz sterowania wymagane jest także dodatkowe potwierdzenie położeń krańcowych.
