SQL361E100 Siłownik elektromechaniczny, 100 Nm, 0..10 V DC / 4..20 mA, 230 V AC, 39 s

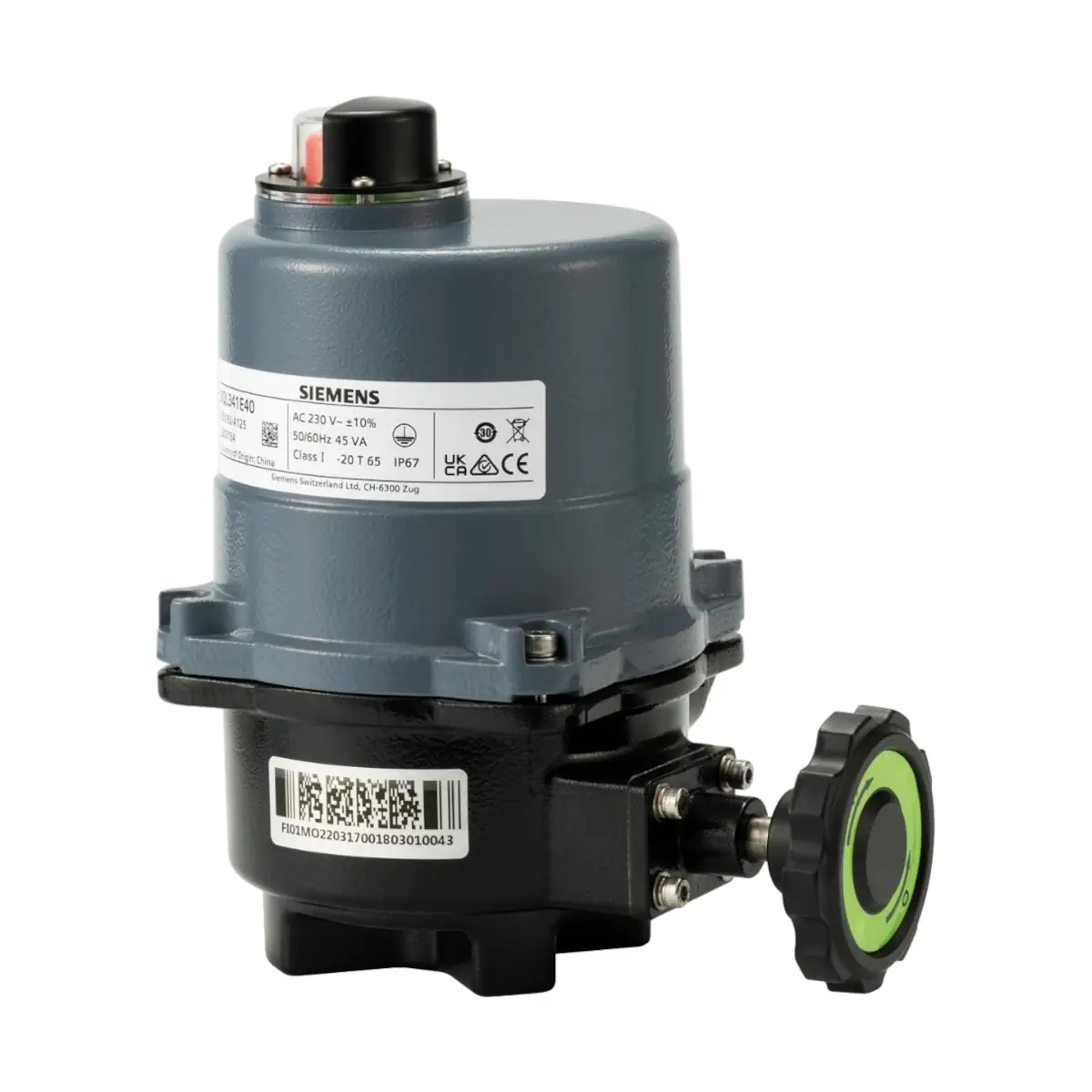

SQL361E100 to elektromechaniczny siłownik obrotowy Siemens (Acvatix™) do klap odcinających VFW41.. i VFL41.., stosowanych jako elementy odcinające i regulacyjne w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Siłownik zasilany jest napięciem AC 230 V i sterowany sygnałem pozycjonującym 0...10 V DC lub 4...20 mA (wybór przełącznikiem DIP). Wykonuje ruch obrotowy o nominalnym kącie 90° i zapewnia moment 100 Nm. Wyposażony jest w pokrętło sterowania ręcznego ze wskaźnikiem położenia oraz wbudowany element grzejny ograniczający ryzyko kondensacji.

Najważniejsze cechy

• Producent: Siemens
• Model: SQL361E100
• Symbol magazynowy: S55162-A131
• Typ: elektromechaniczny siłownik obrotowy do klap odcinających
• Zasilanie: AC 230 V ±10%, 50/60 Hz
• Sygnał pozycjonujący (wejście): 0...10 V DC lub 4...20 mA (wybierane przełącznikiem DIP), dokładność ±2,5%
• Sygnał zwrotny położenia: 0...10 V DC / 4...20 mA (możliwość wyboru)
• Czas pozycjonowania 90° (50 Hz): 39 s
• Nominalny moment obrotowy: 100 Nm
• Nominalny kąt obrotu: 90° ± 1° (ustawienie fabryczne, niezmienne)
• Sterowanie ręczne: pokrętło zawsze włączone (dla wersji E100...E1200)
• Wbudowany element grzejny: 6 W
• Stopień ochrony: IP67
• Połączenie kołnierzowe: EN ISO 5211 F07

Zastosowanie i kompatybilność

Siłownik SQL361E100 przeznaczony jest do napędu klap odcinających Siemens:

• VFW41..
• VFL41..

Klapy te są stosowane jako elementy odcinające i regulacyjne w instalacjach HVAC. Siłownik przenosi ruch obrotowy na wał klapy i zatrzymuje obrót w trybie automatycznym dzięki wbudowanym wyłącznikom krańcowym.

Funkcje i działanie

Pozycjonowanie 0...10 V DC / 4...20 mA

• Siłownik jest sterowany sygnałem pozycjonującym 0...10 V DC lub 4...20 mA (wybór przełącznikiem DIP).
• Praca równoległa: kilka siłowników może być sterowanych równolegle, ale tylko przy sygnale sterującym 0...10 V DC.

Sterowanie ręczne i wskazanie położenia

• Wersja SQL361E100 ma pokrętło sterowania ręcznego, które jest zawsze włączone.
• Wskaźnik położenia ułatwia kontrolę aktualnej pozycji klapy.

Ochrona przed kondensacją

• Wbudowany element grzejny ogranicza ryzyko kondensacji poprzez zapobieganie spadkowi temperatury wewnątrz obudowy poniżej punktu rosy.

Wyposażenie dodatkowe

• ASC10.21 (S55845-Z122): podwójny przełącznik pomocniczy – do siłownika SQL361E100 (zamawiany oddzielnie).

Podłączenie elektryczne (zaciski)

• PE: uziemienie ochronne
• 1 (N): neutralny
• 2 (L): potencjał systemu, 230 V AC
• 3 (Y): sygnał pozycjonujący 0...10 V DC / 4...20 mA
• 4, 6 (M): neutralny pomiarowy
• 5 (U): sygnał zwrotny położenia 0...10 V DC / 4...20 mA

Uwaga: masa sygnałowa 4 (M) i 6 (M) jest połączona wewnątrz siłownika. Nie należy łączyć tych zacisków po stronie regulatora, aby uniknąć pętli uziemienia.

Dane techniczne

• Napięcie robocze: 230 V AC ±10%
• Częstotliwość: 50/60 Hz
• Pobór energii: 99 VA
• Element grzejny: 6 W
• Czas pozycjonowania dla 90° (50 Hz): 39 s
• Kąt obrotu: 90° ± 1° (ustawienie fabryczne)
• Nominalny moment obrotowy: 100 Nm
• Temperatura czynnika: -30...120°C
• Stopień ochrony obudowy: IP67
• Klasa izolacji: I wg EN 60730
• Klasa izolacji silnika: H
• Materiał obudowy i pokrywy: odlew aluminiowy
• Materiał wskaźnika: poliwęglan
• Dławiki kablowe: 2 × PG16 (dla przewodów o średnicy 10–14 mm)
• Warunki otoczenia – praca: -20...65°C, 15...100% r.h.
• Warunki otoczenia – transport: -30...65°C, <95% r.h.
• Warunki otoczenia – składowanie: -15...55°C, 0...95% r.h.

Wymiary i montaż

• Połączenie kołnierzowe: EN ISO 5211 F07
• Łącznik do klapy: 17 × 17 mm
• Wymiary (A/B/C/D/E/F): 275 / 125 / 77 / 216 / 125 / 242 mm
• ØI: 70 mm
• Otwory montażowe (J): 4 × M8
• Masa netto: 11 kg

• Siłownik może być montowany bezpośrednio na klapach odcinających VFW41.. i VFL41...
• Podczas montażu klapa odcinająca powinna być zamknięta (0%).
• Dopuszczalne położenie montażu: od pionowego do poziomego.

Podsumowanie

Siemens SQL361E100 to solidny siłownik obrotowy 230 V AC do klap odcinających VFW41.. / VFL41.., przeznaczony do zastosowań HVAC. Oferuje precyzyjne pozycjonowanie sygnałem 0...10 V DC lub 4...20 mA, moment 100 Nm, stały kąt obrotu 90°, ręczne sterowanie oraz wbudowane ogrzewanie obudowy, a dzięki IP67 nadaje się do pracy w wymagających warunkach instalacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektyw UE: EMC 2014/30/EU, LVD 2014/35/EU oraz RoHS 2011/65/EU.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Siłownik elektryczny SQL361E100 jest przeznaczony do pracy z przepustnicami Siemens VFW41.. i VFL41.. w instalacjach ogrzewania, wentylacji i klimatyzacji.
• Urządzenie zasilać wyłącznie napięciem AC 230 V ±10%, 50/60 Hz, zgodnie ze schematem połączeń producenta.
• Montaż, podłączenie elektryczne, uruchomienie i kalibrację należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz lokalnymi przepisami elektrycznymi.
• Urządzenie ma klasę ochronności I i wymaga prawidłowego podłączenia przewodu ochronnego PE.
• Przed rozpoczęciem montażu, okablowania, regulacji lub serwisu należy odłączyć zasilanie elektryczne.
• Przed pracami serwisowymi należy wyłączyć pompę, odłączyć zasilanie, zamknąć główne zawory odcinające w instalacji, zredukować ciśnienie w rurociągu i poczekać do całkowitego ostygnięcia instalacji.
• Aby uniknąć uderzeń ciśnienia na przepustnicy, przed uruchomieniem pompy zawór należy całkowicie otworzyć ręcznie lub sygnałem sterującym.
• Podczas montażu przepustnica musi być ustawiona w położeniu „0%” (zamknięta).
• Urządzenie montować wyłącznie w dopuszczalnym położeniu montażowym: od pionowego do poziomego.
• Należy zachować co najmniej 200 mm wolnej przestrzeni dla montażu, podłączenia, obsługi i serwisu.
• Zawsze stosować podkładki kontrujące i dokładnie dokręcać śruby. Niedokręcone śruby mogą spowodować nieprawidłowe działanie informacji zwrotnej o położeniu.
• Przewody zasilające należy prowadzić oddzielnie od przewodów sygnałowych.
• W modelu SQL361E100 sygnały sterujące i zwrotne DC 0…10 V / 4…20 mA należy podłączać zgodnie z dokumentacją. Zaciski sygnałowe M (4 i 6) są wewnętrznie połączone w siłowniku; nie należy łączyć ich po stronie sterownika, aby uniknąć pętli masy.
• Siłownik należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura otoczenia podczas pracy od -20 do +65°C, wilgotność 15…100% r.h.
• Stopień ochrony obudowy IP67 obowiązuje wyłącznie przy prawidłowym montażu i wykonaniu podłączeń zgodnie z dokumentacją producenta.
• Podczas pierwszego uruchomienia siłownika modulacyjnego zalecane jest przeprowadzenie kalibracji w celu prawidłowego określenia położenia 0% i 100%.
• Pokrywę modułu elektronicznego otwierać wyłącznie w celu konfiguracji, kalibracji lub diagnostyki zgodnie z instrukcją producenta.
• Produkt należy stosować wyłącznie w przewidzianych kombinacjach urządzeń. W przypadku współpracy z przepustnicami innych producentów użytkownik odpowiada za zapewnienie prawidłowego działania.
