SQL341E40 Siłownik elektromechaniczny, 40 Nm, 2-stawny (SPDT) / 3-stawny, 230 V AC, 24 s

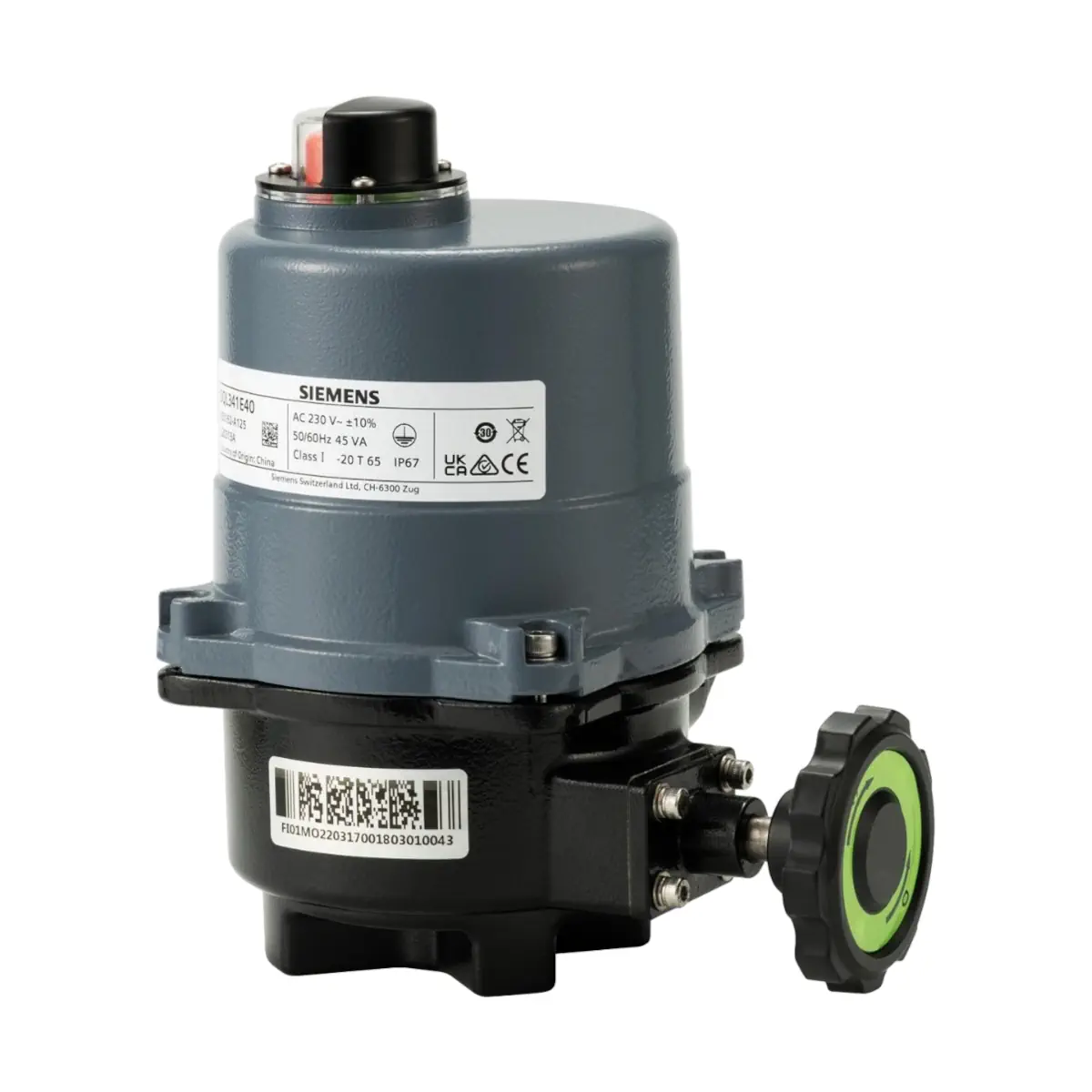

SQL341E40 to elektromechaniczny siłownik obrotowy Siemens z serii Acvatix™, przeznaczony do napędu klap odcinających VFW41.. i VFL41.. wykorzystywanych jako zawory odcinające i regulacyjne w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Siłownik jest zasilany napięciem 230 V AC i pracuje z sygnałem sterującym włącz/wyłącz (2-stawnym) oraz 3-stawnym, realizując obrót o 90°. W standardzie posiada pokrętło sterowania ręcznego, wskaźnik położenia oraz wbudowany element grzejny ograniczający ryzyko kondensacji.

Najważniejsze cechy

• Producent: Siemens
• Model: SQL341E40
• Symbol magazynowy: S55162-A125
• Typ: elektromechaniczny siłownik obrotowy do klap odcinających
• Zasilanie: 230 V AC ±10%, 50/60 Hz
• Sygnał sterujący: 2-stawny (włącz/wyłącz) oraz 3-stawny
• Nominalny kąt obrotu: 90° ± 1° (ustawienie fabryczne)
• Czas pozycjonowania 90° (50 Hz): 24 s
• Nominalny moment obrotowy: 40 Nm
• Sygnał zwrotny położenia: podwójny przełącznik pomocniczy
• Ręczna obsługa: pokrętło sterowania ręcznego + wskaźnik położenia
• Ochrona obudowy: IP67
• Połączenie kołnierzowe: EN ISO 5211, F05 (podwójny kwadrat)
• Wbudowany element grzejny: 3 W

Zastosowanie

Siłownik SQL341E40 jest przeznaczony do współpracy z klapami odcinającymi Siemens VFW41.. oraz Siemens VFL41.. w instalacjach HVAC. Siłownik może być montowany bezpośrednio na klapach.

Urządzenia współpracujące (zestawy z SQL341E40) – maks. dopuszczalne Δps, przy którym klapa zamyka się niezawodnie:

• VFW41.80: 1600 kPa
• VFW41.100: 1600 kPa
• VFW41.125: 1000 kPa
• VFL41.80: 1600 kPa
• VFL41.100: 1600 kPa
• VFL41.125: 1000 kPa

Funkcje i działanie

Sterowanie 2-stawne / 3-stawne (AC 230 V)

• Siłownik wytwarza ruch obrotowy i przenosi go na wał klapy odcinającej.
• Wbudowane dwa wyłączniki krańcowe zatrzymują obrót podczas pracy automatycznej.
• Dla sterowania 3-stawnego wymagana jest przerwa > 1 s pomiędzy przełączeniem kierunku ruchu.
• Zmiana kierunku obrotów: możliwa przez zamianę miejscami połączeń Y1 i Y2.

Kąt obrotu i przełączniki pomocnicze

• Kąt obrotu 0…90° (dla mechanicznych wyłączników krańcowych) jest ustawiony fabrycznie i nie można go zmienić.
• Bezpotencjałowe przełączniki pomocnicze posiadają nastawiane punkty przełączania.

Element grzejny (ochrona przed kondensacją)

• Wbudowany element grzejny ogranicza ryzyko spadku temperatury wewnątrz obudowy poniżej punktu rosy.
• Moc elementu grzejnego: 3 W (SQL341E40).

Tryb ręczny

• W modelu SQL341E40 pokrętło ręczne włącza się poprzez jego wciśnięcie.
• Położenie jest widoczne na wskaźniku położenia.

Podłączenie elektryczne i sygnały

• Zaciski zasilania: PE (uziemienie), N (neutralny systemu)
• Sterowanie: Y1 – sygnał „otwórz” (230 V AC), Y2 – sygnał „zamknij” (230 V AC)
• Element grzejny: zacisk H
• Sygnał zwrotny położenia (przełączniki pomocnicze): Q13/Q14 (c2) oraz Q23/Q24 (c1)
• Praca równoległa: kilka siłowników nie może być sterowanych równolegle

Dane techniczne

• Napięcie robocze: 230 V AC ±10%
• Częstotliwość: 50/60 Hz
• Pobór energii: 51 VA
• Czas pozycjonowania 90° (50 Hz): 24 s
• Kąt obrotu: 90° ± 1°
• Nominalny moment obrotowy: 40 Nm
• Temperatura czynnika: -30…120 °C
• Stopień ochrony: IP67
• Klasa izolacji: I wg EN 60730
• Klasa izolacji silnika: H
• Materiał obudowy: odlew aluminiowy
• Materiał pokrywy: odlew aluminiowy
• Materiał wskaźnika: poliwęglan
• Warunki otoczenia (praca): -20…65 °C; 15…100% r.h.
• Warunki otoczenia (transport): -30…65 °C; <95% r.h.
• Warunki otoczenia (składowanie): -15…55 °C; 0…95% r.h.

Dławiki kablowe

• SQL341E40: 2×PG13.5, odpowiednie do przewodów o średnicy 6–12 mm

Wymiary i montaż

• Wymiary (mm): A 192, B 145, C 114, D 171
• Kwadrat (E): 14×14
• ØF: 50
• G: 4-M6
• H: 20
• Masa netto: 3,6 kg
• Montaż: bezpośrednio na klapach VFW41.. i VFL41..; podczas montażu klapa musi być zamknięta (położenie „0%”); nie są wymagane specjalne narzędzia

Podsumowanie

Siemens SQL341E40 to solidny siłownik obrotowy 230 V AC do klap odcinających, z szybkim pozycjonowaniem (24 s / 90°) i momentem 40 Nm. Wbudowane przełączniki krańcowe, podwójny przełącznik pomocniczy, wysoka szczelność obudowy IP67, pokrętło ręczne oraz element grzejny (3 W) czynią go praktycznym rozwiązaniem do automatyki HVAC przy współpracy z klapami VFW41.. i VFL41...
