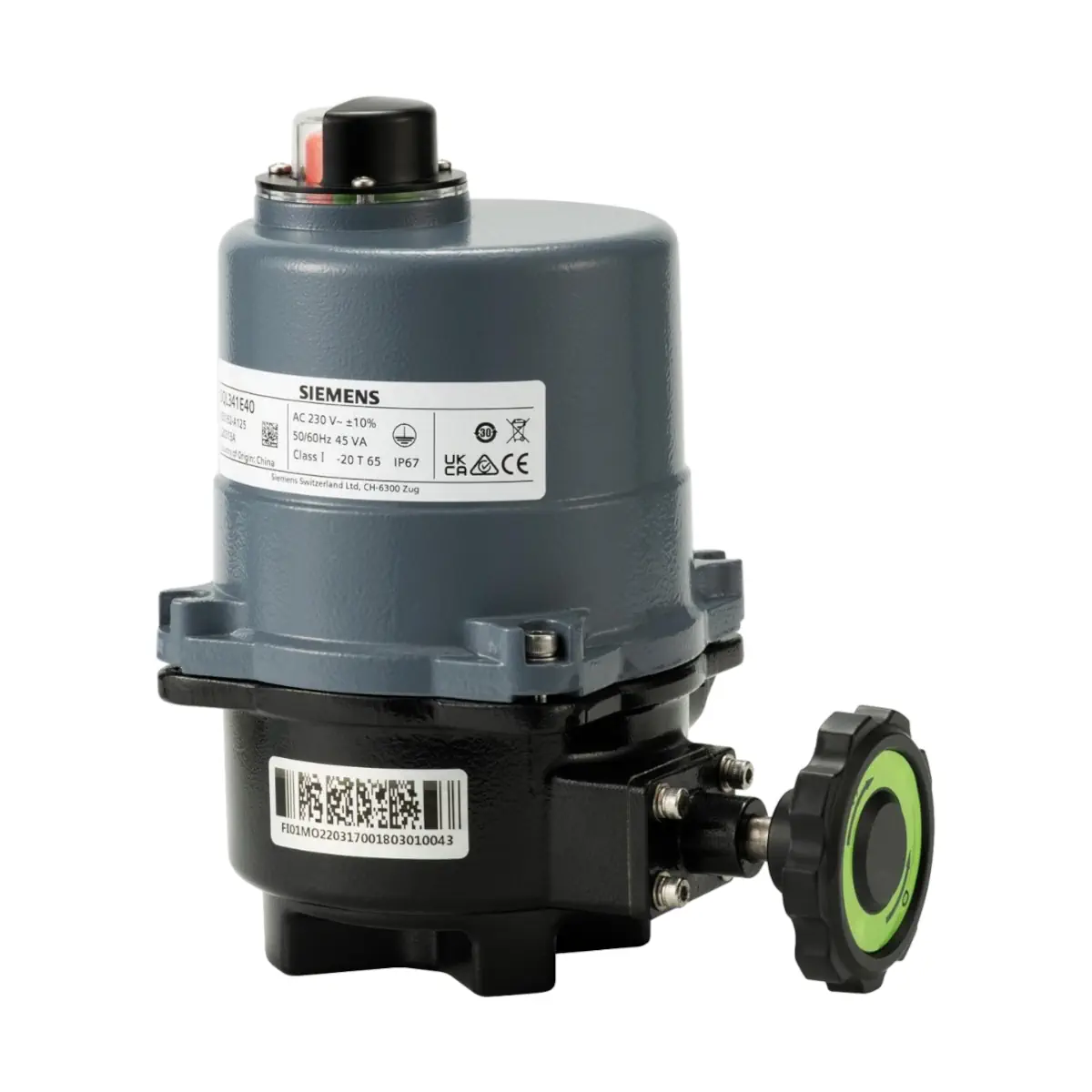

SQL361E1200 Siłownik elektromechaniczny, 1200 Nm, 0..10 V DC / 4..20 mA, 230 V AC, 47 s

SQL361E1200 to elektromechaniczny siłownik obrotowy Siemens (Acvatix™) przeznaczony do współpracy z klapami odcinającymi VFW41.. i VFL41.., stosowanymi jako zawory odcinające i regulacyjne w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Siłownik zasilany jest napięciem AC 230 V i sterowany sygnałem 0...10 V DC lub 4...20 mA (wybór przełącznikiem DIP). Zapewnia nominalny kąt obrotu 90° oraz wysoki moment obrotowy 1200 Nm, a wbudowany element grzejny ogranicza ryzyko kondensacji wewnątrz obudowy. Konstrukcja jest kompatybilna z połączeniem kołnierzowym EN ISO 5211 (F12/F16).

Najważniejsze cechy

• Producent: Siemens
• Model: SQL361E1200
• Symbol magazynowy: S55162-A133
• Typ: elektromechaniczny siłownik obrotowy do klap odcinających
• Zasilanie: AC 230 V ±10%, 50/60 Hz
• Sygnał sterujący (pozycjonujący): 0...10 V DC lub 4...20 mA (±2,5%, wybierane przełącznikiem DIP)
• Sygnał zwrotny położenia: 0...10 V DC / 4...20 mA (możliwy do wyboru; szczegóły w instrukcji montażu)
• Czas pozycjonowania dla 90° (50 Hz): 47 s
• Kąt obrotu: 90° ±1° (ustawienie fabryczne, niezmienne)
• Nominalny moment obrotowy: 1200 Nm
• Sterowanie ręczne: pokrętło/koło sterowania ręcznego oraz wskaźnik położenia
• Ochrona obudowy: IP67
• Połączenie kołnierzowe: EN ISO 5211 F12/F16
• Wbudowany element grzejny: zapobiega kondensacji (pobór mocy elementu grzejnego 6 W)

Zastosowanie

Siłownik SQL361E1200 przeznaczony jest do napędu klap odcinających:

• VFW41..
• VFL41..

Klapy te mogą być stosowane jako zawory odcinające i regulacyjne w instalacjach HVAC. Siłownik wytwarza ruch obrotowy przenoszony na wał klapy odcinającej.

Funkcje i działanie

Sterowanie pozycjonujące (0...10 V / 4...20 mA)

• Siłownik pracuje z sygnałem 0...10 V DC lub 4...20 mA (wybór przełącznikiem DIP).
• Praca równoległa: kilka siłowników może być sterowanych równolegle, ale tylko dla sygnału 0...10 V DC.
• Kąt obrotu: mechaniczne wyłączniki krańcowe mają ustawienie fabryczne 0...90° i nie można go zmienić.

Sygnał zwrotny położenia

• Dostępny jest sygnał zwrotny położenia 0...10 V DC / 4...20 mA (możliwy do wyboru; szczegółowe informacje podano w instrukcji montażu).
• Opcjonalnie możliwe jest zastosowanie podwójnego przełącznika pomocniczego (wyposażenie dodatkowe).

Sterowanie ręczne i wskazanie położenia

• Pokrętło/koło sterowania ręcznego jest zawsze włączone.
• Wskaźnik położenia umożliwia szybki odczyt aktualnej pozycji.

Ochrona przed kondensacją

• Wbudowany element grzejny zapobiega spadkowi temperatury wewnątrz obudowy poniżej punktu rosy, ograniczając ryzyko kondensacji.

Podłączenie elektryczne i zaciski (SQL361E1200)

• PE: uziemienie ochronne
• 1 (N): neutralny
• 2 (L): potencjał systemu, 230 V AC
• 3 (Y): sygnał pozycjonujący 0...10 V DC / 4...20 mA
• 4, 6 (M): neutralny pomiarowy
• 5 (U): sygnał zwrotny położenia 0...10 V DC / 4...20 mA

• Uwaga: masa sygnałowa zacisków 4 (M) i 6 (M) jest połączona wewnątrz siłownika. Nie łączyć tych zacisków po stronie regulatora, aby uniknąć pętli uziemienia.

Dane techniczne

• Napięcie robocze: AC 230 V ±10%
• Częstotliwość: 50/60 Hz
• Pobór energii: 433 VA
• Sygnał sterujący: 0...10 V DC / 4...20 mA, ±2,5% (wybierane przełącznikiem DIP)
• Czas pozycjonowania dla 90° (50 Hz): 47 s
• Kąt obrotu: 90° ±1° (ustawienie fabryczne)
• Nominalny moment obrotowy: 1200 Nm
• Temperatura czynnika: -30...120°C
• Stopień ochrony: IP67 (wg IEC 60529)
• Klasa izolacji: I (wg EN 60730)
• Klasa izolacji silnika: H
• Materiał obudowy i pokrywy: odlew aluminiowy
• Materiał wskaźnika: poliwęglan
• Dławiki kablowe: 2 × PG16 (dla przewodów o średnicy 10–14 mm)
• Warunki otoczenia – praca: -20...65°C, 15...100% r.h.
• Warunki otoczenia – transport: -30...65°C, <95% r.h.
• Warunki otoczenia – składowanie: -15...55°C, 0...95% r.h.

Wymiary i montaż

• Połączenie kołnierzowe: EN ISO 5211 F12/F16
• Wymiary (mm): A=383, B=121, C=242, D=293, E=161, F=333, G=32×32, H=65, ØI=125, J=4-M12 oraz ØI=165, J=4-M20
• Waga netto: 35 kg
• Siłownik może być montowany bezpośrednio na klapach VFW41.. i VFL41...
• Podczas montażu klapy odcinające muszą być zamknięte (0%).
• Montaż zaworu i siłownika możliwy na obiekcie; nie są wymagane specjalne narzędzia.
• Dopuszczalne położenie montażu: od pozycji pionowej do poziomej.

Wyposażenie dodatkowe

• ASC10.21 (S55845-Z122): podwójny przełącznik pomocniczy (do SQL361E1200; zamawiany oddzielnie).

Podsumowanie

Siemens SQL361E1200 to wytrzymały siłownik obrotowy AC 230 V z precyzyjnym sterowaniem 0...10 V DC / 4...20 mA, zapewniający 90° obrotu i wysoki moment 1200 Nm. Dzięki IP67, wskaźnikowi położenia, sterowaniu ręcznemu oraz wbudowanemu elementowi grzejnemu jest przystosowany do wymagających zastosowań z klapami odcinającymi VFW41.. i VFL41.. w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektyw UE: EMC 2014/30/UE, LVD 2014/35/UE oraz RoHS 2011/65/UE.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Siłownik elektryczny zasilany napięciem AC 230 V. Montaż, podłączenie, uruchomienie, kalibrację i serwis należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz lokalnymi przepisami elektrycznymi.
• Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy odłączyć zasilanie elektryczne urządzenia.
• Przed pracami serwisowymi na siłowniku lub zaworze należy wyłączyć pompę, odłączyć zasilanie, zamknąć główne zawory odcinające w instalacji, zredukować ciśnienie w rurociągu oraz odczekać do całkowitego ostygnięcia instalacji.
• Podczas uruchamiania należy sprawdzić prawidłowość okablowania i działania urządzenia oraz elementów dodatkowych.
• Aby uniknąć uderzeń ciśnienia w przepustnicy, przed uruchomieniem pompy zawór należy ustawić w położeniu całkowicie otwartym ręcznie albo za pomocą sygnału pozycjonującego.
• Produkt należy montować wyłącznie na kompatybilnych przepustnicach wskazanych przez producenta. Dla modelu SQL361E1200 przewidziano połączenie kołnierzowe EN ISO 5211 F12/F16.
• Montaż siłownika należy wykonywać przy zamkniętej przepustnicy w położeniu „0%”.
• Dopuszczalna pozycja montażu: od pionowej do poziomej. Nie montować w pozycjach innych niż dopuszczone przez producenta.
• Podczas montażu należy stosować podkładki kontrujące i dokładnie dokręcać śruby. Niedokręcone śruby mogą spowodować nieprawidłowe działanie informacji zwrotnej o położeniu.
• Należy zachować co najmniej 200 mm wolnej przestrzeni montażowej na potrzeby podłączenia, obsługi i serwisu.
• Przewody zasilające należy prowadzić oddzielnie od przewodów sygnałowych.
• Nieprawidłowe podłączenie zacisków pomiarowych może spowodować pętlę masy. Zaciski sygnałowe M należy podłączać zgodnie ze schematem producenta.
• W przypadku modelu SQL361E1200 sygnał sterujący i sygnał sprzężenia zwrotnego należy skonfigurować zgodnie z dokumentacją producenta. Fabryczne ustawienie wejścia i wyjścia to 0…10 V.
• Przy pierwszym uruchomieniu siłownika modulacyjnego zalecane jest wykonanie kalibracji zgodnie z instrukcją producenta, aby prawidłowo określić pozycje 0% i 100%.
• Nie otwierać obudowy ani pokrywy modułu elektronicznego podczas pracy urządzenia. Dostęp do wnętrza urządzenia i ustawień powinien mieć wyłącznie personel wykwalifikowany.
• Urządzenie posiada stopień ochrony IP67, jednak montaż i eksploatacja muszą odbywać się zgodnie z dokumentacją producenta, z zachowaniem właściwego prowadzenia przewodów i uszczelnień.
• Warunki pracy dla modelu SQL361E1200: temperatura otoczenia od -20°C do +65°C, wilgotność względna 15…100% r.h. Przekroczenie dopuszczalnych parametrów może spowodować nieprawidłowe działanie lub uszkodzenie urządzenia.
• Produkt jest przeznaczony do pracy z mediami o temperaturze od -30°C do +120°C wyłącznie w konfiguracjach zgodnych z dokumentacją producenta.
• Urządzenie należy stosować wyłącznie z kompatybilnymi produktami Siemens wskazanymi przez producenta. W przypadku użycia z elementami innych producentów użytkownik odpowiada za zapewnienie poprawnego działania i bezpieczeństwa instalacji.
