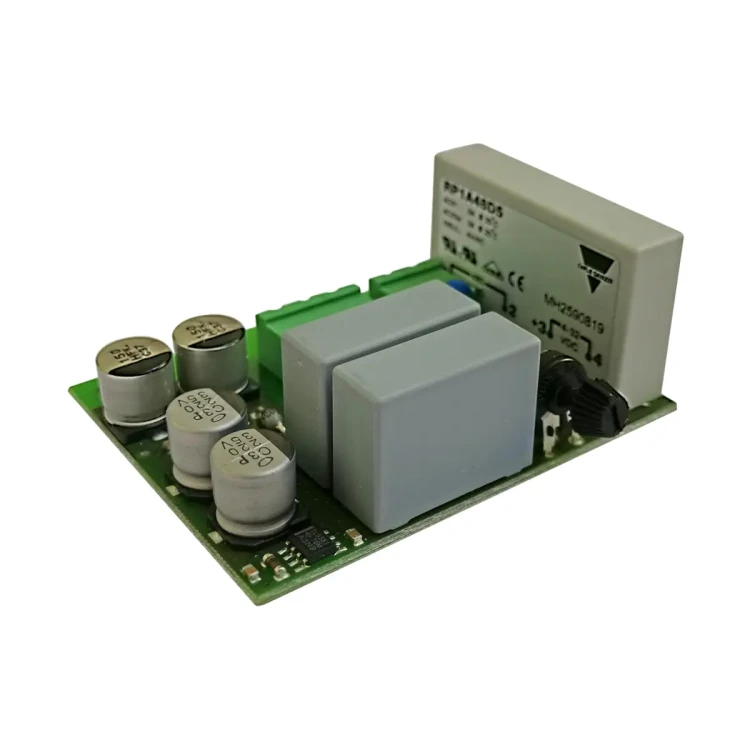

SEZ31.1 Moduł dodatkowy do siłowników SQL36.. do ustawiania czasu przebiegu

SEZ31.1 to moduł dodatkowy do siłowników elektromechanicznych Siemens ACVATIX™ SQL36E.., przeznaczony do nastawy (wydłużania) czasu przebiegu kąta obrotu 90°. W obecności sygnału sterującego 3-stawnego moduł generuje impulsy sterujące – przy każdym impulsie wał wyjściowy siłownika obraca się o ok. 2°. Dzięki płynnej zmianie współczynnika wypełnienia impulsów można uzyskać dłuższe czasy przebiegu niż standardowe.

Najważniejsze cechy

• Producent: Siemens
• Model: SEZ31.1
• Typ: moduł dodatkowy do ustawiania czasu przebiegu siłownika (90°)
• Współpraca: siłowniki SQL36E65, SQL36E110, SQL36E160
• Sposób działania: impulsowanie w obecności sygnału 3-stawnego; ok. 2° na impuls
• Regulacja: płynna zmiana współczynnika wypełnienia sygnału (wydłużanie czasu przebiegu)
• Masa: 60 g

Zastosowanie

Moduł SEZ31.1 służy do nastawy czasu przebiegu 90° w siłownikach SQL36E65, SQL36E110 oraz SQL36E160, gdy wymagane jest wolniejsze przestawianie klapy w aplikacjach HVAC.

Funkcje i działanie

• W obecności sygnału 3-stawnego moduł wytwarza impulsy dla siłownika.
• Przy każdym impulsie wał wyjściowy siłownika obraca się o ok. 2°.
• Współczynnik wypełnienia sygnału można zmieniać w sposób ciągły, uzyskując dłuższe czasy przebiegu kąta obrotu 90°.

Dane techniczne

• Masa: 60 g
• Nastawiany czas przebiegu 90° (przy 50 Hz):
  • dla SQL36E65: 30…180 s
  • dla SQL36E110: 60…360 s
  • dla SQL36E160: 120…720 s

Zamawianie i dostawa

• SEZ31.1 należy zamawiać oddzielnie jako wyposażenie dodatkowe.
• Siłownik i wyposażenie dodatkowe dostarczane są w oddzielnych opakowaniach.

Podsumowanie

Siemens SEZ31.1 to praktyczny moduł dodatkowy do siłowników SQL36E65 / SQL36E110 / SQL36E160, umożliwiający płynną nastawę wydłużonego czasu przebiegu 90° poprzez impulsowe sterowanie siłownikiem w obecności sygnału 3-stawnego. Rozwiązanie sprawdza się wszędzie tam, gdzie potrzebna jest wolniejsza, bardziej łagodna zmiana położenia klapy w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: SEZ31.1 – moduł dodatkowy do siłowników Siemens SQL36.. / SQL36E.. do ustawiania czasu przebiegu.
• Certyfikaty i zgodność dla serii SQL36E.. i wyposażenia: EN 61010-1, zgodność UE / CE – deklaracja 8000059601.
• Deklaracja środowiskowa produktu: CE1E4505en, obejmująca informacje dotyczące zgodności RoHS, składu materiałowego, opakowania, wpływu na środowisko oraz utylizacji.
• Stopień ochrony urządzenia współpracującego SQL36E..: IP67 wg IEC 60529. Montaż modułu SEZ31.1 nie może pogarszać stopnia ochrony siłownika.
• Zakres ustawiania czasu przebiegu dla 90° z modułem SEZ31.1: SQL36E65 – 30…180 s, SQL36E110 – 60…360 s, SQL36E160 – 120…720 s.
• Produkt przeznaczony jest wyłącznie do montażu w kompatybilnych siłownikach Siemens SQL36.. / SQL36E.. jako moduł pomocniczy do zmiany czasu przebiegu.
• Produkt nie jest samodzielnym urządzeniem zabezpieczającym, regulacyjnym ani wykonawczym i nie może być stosowany jako jedyny element ochrony instalacji, urządzeń ani użytkowników.
• Montaż, podłączenie, regulacja i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający wiedzę z zakresu instalacji elektrycznych oraz automatyki HVAC.
• Przed rozpoczęciem prac należy odłączyć zasilanie odpowiedniej części instalacji, zabezpieczyć obwód przed przypadkowym załączeniem i sprawdzić brak napięcia.
• Nie podłączać modułu do obwodów, napięć ani urządzeń innych niż przewidziane dla siłownika współpracującego. Błędne podłączenie może spowodować uszkodzenie modułu, siłownika lub układu sterowania.
• Przewody należy podłączać zgodnie z oznaczeniami zacisków i schematem elektrycznym siłownika. Nieprawidłowe podłączenie może powodować błędny czas przebiegu, awarię automatyki lub nieprawidłową pracę instalacji.
• Nieprawidłowe ustawienie czasu przebiegu może spowodować zbyt szybką lub zbyt wolną pracę siłownika, zakłócenia regulacji, nieprawidłową pracę zaworu lub elementu wykonawczego oraz ryzyko uszkodzenia instalacji.
• Nie stosować produktu, jeżeli obudowa, zaciski, przewody, elementy mocujące lub elementy elektroniczne są uszkodzone, zawilgocone, zabrudzone, nadpalone, skorodowane albo zdeformowane.
• Nie wolno samodzielnie rozbierać, modyfikować, mostkować, lutować, naprawiać ani przerabiać modułu. Modyfikacje mogą spowodować utratę bezpieczeństwa, zgodności i prawidłowego działania produktu.
• Podczas montażu należy chronić moduł przed wyładowaniami elektrostatycznymi, uszkodzeniem przewodów, przekoszeniem złączy oraz nadmiernymi naprężeniami mechanicznymi.
• Po montażu należy sprawdzić stabilność mocowania, poprawność połączeń elektrycznych, ustawiony czas przebiegu oraz prawidłową reakcję siłownika w całym zakresie pracy.
• W przypadku niestabilnej pracy, nieosiągania pozycji zadanej, błędnego czasu przebiegu, przegrzewania, zapachu spalenizny lub uszkodzeń mechanicznych należy odłączyć zasilanie i wycofać produkt z eksploatacji do czasu kontroli serwisowej.
• Produkt należy chronić przed wilgocią, kondensacją, pyłem przewodzącym, substancjami chemicznymi, drganiami, wysoką temperaturą oraz uszkodzeniami mechanicznymi.
• Produkt nie jest zabawką. Przechowywać poza zasięgiem dzieci oraz osób nieprzeszkolonych.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego oraz odpadów technicznych.
