SQL361E400 Siłownik elektromechaniczny, 400 Nm, 0..10 V DC / 4..20 mA, 230 V AC, 47 s

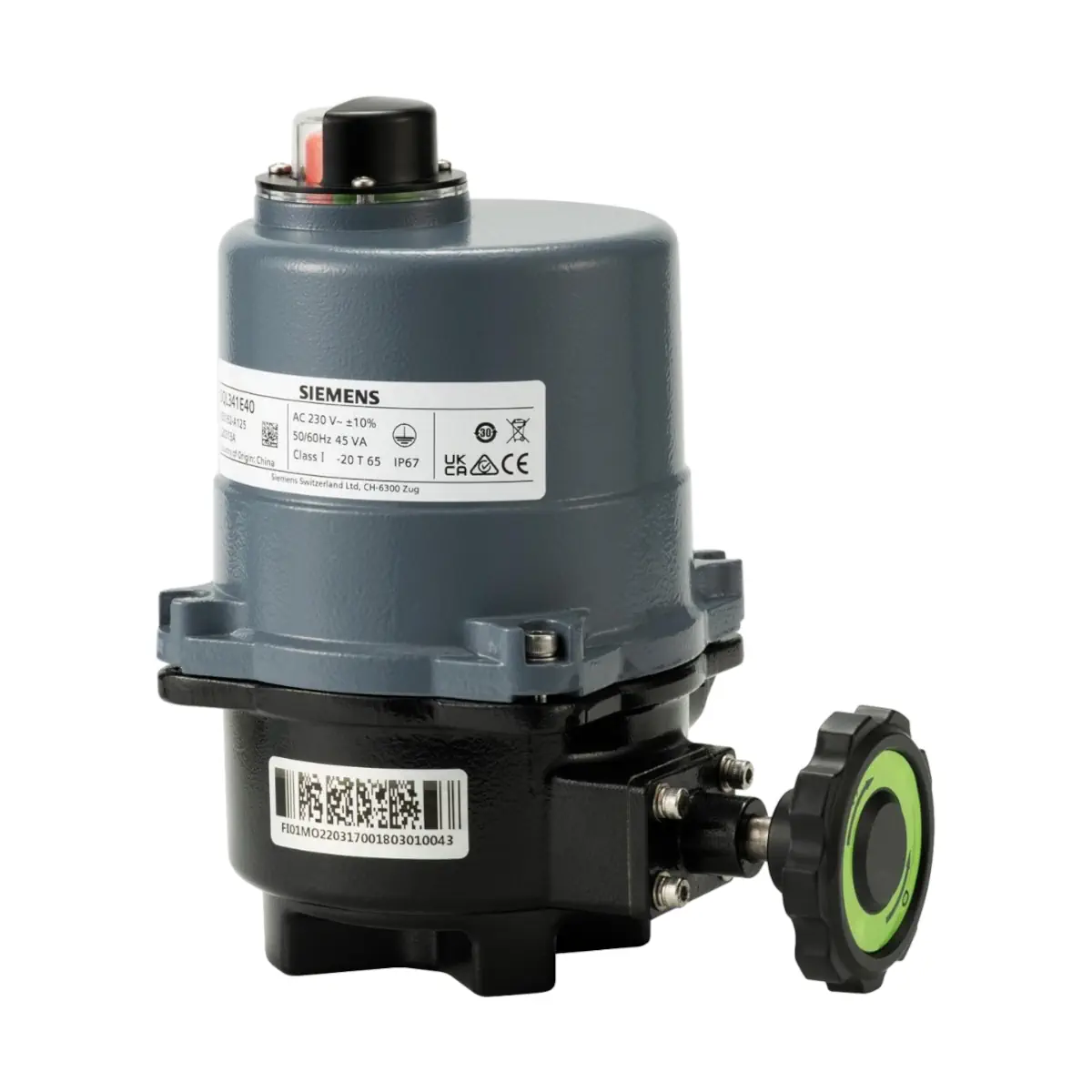

SQL361E400 to elektromechaniczny siłownik obrotowy Siemens z rodziny Acvatix™, przeznaczony do bezpośredniego montażu na klapach odcinających VFW41.. i VFL41.. stosowanych jako zawory odcinające i regulacyjne w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Siłownik zasilany jest napięciem AC 230 V i sterowany sygnałem 0...10 V DC lub 4...20 mA (wybór przełącznikiem DIP), realizując ruch obrotowy o kącie nominalnym 90°.

Najważniejsze cechy

• Producent: Siemens
• Model: SQL361E400
• Symbol magazynowy: S55162-A132
• Typ: elektromechaniczny siłownik obrotowy do klap odcinających
• Zasilanie: 230 V AC ±10%, 50/60 Hz
• Sygnał sterujący (pozycjonujący): 0...10 V DC / 4...20 mA (wybierane przełącznikiem DIP), ±2,5%
• Kąt obrotu: 90° ± 1° (ustawienie fabryczne, niezmienne)
• Czas pozycjonowania dla 90° (50 Hz): 47 s
• Nominalny moment obrotowy: 400 Nm
• Sterowanie ręczne: pokrętło sterowania ręcznego oraz wskaźnik położenia
• Zabezpieczenie przed kondensacją: wbudowany element grzejny (pobór mocy 6 W)
• Stopień ochrony: IP67
• Kompatybilność kołnierzowa: EN ISO 5211, F10

Zastosowanie

Siłownik SQL361E400 przeznaczony jest do współpracy z klapami odcinającymi Siemens VFW41.. oraz Siemens VFL41.. w układach HVAC, gdzie pełnią one funkcję odcinania i/lub regulacji przepływu. Napęd przenosi ruch obrotowy na wał klapy odcinającej.

Konstrukcja i działanie

• Bezobsługowa konstrukcja z rewersyjnym silnikiem asynchronicznym i przekładnią przenoszącą napęd na wał klapy.
• Łącznik kwadratowy w przekładni do sprzęgnięcia z klapą odcinającą.
• Dwa wbudowane wyłączniki krańcowe zatrzymujące obrót podczas pracy automatycznej.
• Wbudowany element grzejny zapobiegający spadkowi temperatury wewnątrz obudowy poniżej punktu rosy.
• W modelach SQL361E100...E1200 (w tym SQL361E400) pokrętło sterowania ręcznego jest zawsze włączone.

Sygnał zwrotny położenia i wyposażenie dodatkowe

• Sygnał zwrotny położenia: 0...10 V DC / 4...20 mA (możliwy do wyboru; szczegóły zgodnie z instrukcją montażu).
• Opcjonalnie: podwójny przełącznik pomocniczy ASC10.21 (S55845-Z122) – wyposażenie dodatkowe zamawiane oddzielnie.

Podłączenie elektryczne (zaciski)

• PE: uziemienie ochronne
• 1 (N): neutralny
• 2 (L): potencjał systemu, 230 V AC
• 3 (Y): sygnał pozycjonujący 0...10 V DC / 4...20 mA
• 4, 6 (M): neutralny pomiarowy
• 5 (U): sygnał zwrotny położenia 0...10 V DC / 4...20 mA

• Uwaga: masa sygnałowa 4 (M) i 6 (M) jest połączona wewnątrz siłownika. Nie łączyć zacisków po stronie regulatora, aby uniknąć pętli uziemienia.

Dane techniczne

• Napięcie robocze: 230 V AC ±10%
• Częstotliwość: 50/60 Hz
• Pobór energii: 168 VA
• Sygnał sterujący: 0...10 V DC / 4...20 mA (DIP), ±2,5%
• Praca równoległa: kilka siłowników może być sterowanych równolegle tylko w przypadku sygnału 0...10 V DC
• Czas pozycjonowania dla 90° (50 Hz): 47 s
• Kąt obrotu: 90° ± 1° (fabryczny)
• Nominalny moment obrotowy: 400 Nm
• Temperatura czynnika: -30...120 °C
• Stopień ochrony obudowy: IP67 (wg IEC 60529)
• Klasa izolacji: I (wg EN 60730)
• Klasa izolacji silnika: H
• Materiał obudowy i pokrywy: odlew aluminiowy
• Materiał wskaźnika: poliwęglan
• Dławiki kablowe: 2×PG16 (dla przewodów o średnicy 10–14 mm)
• Warunki otoczenia – praca: -20...65 °C, 15...100% r.h.
• Warunki otoczenia – transport: -30...65 °C, <95% r.h.
• Warunki otoczenia – składowanie: -15...55 °C, 0...95% r.h.

Montaż i wymiary

• Montaż: możliwy bezpośrednio na klapach odcinających VFW41.. i VFL41..; podczas montażu klapy muszą być zamknięte (położenie „0%”).
• Orientacja: od pozycji pionowej do poziomej.
• Kołnierz: EN ISO 5211 F10
• Wymiary (mm): A 327, B 187, C 105, D 262, E 150, F 280, G 22×22, H 55, ØI 102, J 4-M10
• Waga netto: 22 kg

Podsumowanie

Siemens SQL361E400 to wytrzymały siłownik obrotowy 400 Nm do klap odcinających VFW41.. i VFL41.., z precyzyjnym sterowaniem 0...10 V DC / 4...20 mA, stałym kątem obrotu 90°, sterowaniem ręcznym i wbudowanym elementem grzejnym ograniczającym ryzyko kondensacji. Dzięki IP67 i kołnierzowi EN ISO 5211 F10 sprawdzi się w wymagających aplikacjach HVAC, gdzie liczy się niezawodne odcinanie i regulacja.
