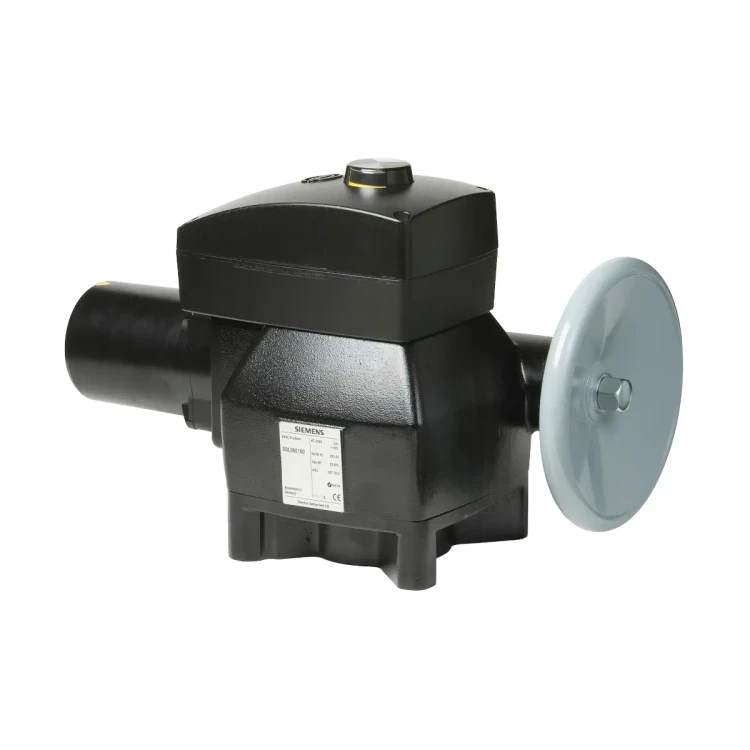

SQL36E160 Siłownik elektromechaniczny, 1200 [Nm], 3-stawny, 230 [V] AC, 24 [s]

SQL36E160 to ciężki siłownik elektromechaniczny ACVATIX™ o momencie obrotowym 1200 Nm, przeznaczony do sterowania dużymi klapami odcinającymi VKF46.. (DN 450…600) w instalacjach ogrzewania, wentylacji i klimatyzacji. Zasilany z sieci 230 V AC i sterowany sygnałem 3-stawnym, zapewnia nominalny kąt obrotu 90°, możliwość ręcznego sterowania, czytelny wskazik położenia oraz wbudowany element grzejny 230 V / 5 W zapobiegający kondensacji wewnątrz obudowy. Siłownik jest zgodny z kołnierzami EN ISO 5211, posiada stopień ochrony IP67 i może być doposażony w moduł wydłużający czas przebiegu SEZ31.1, podwójny przełącznik pomocniczy ASC36 oraz potencjometr ASZ36 (0…1000 Ω).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: SQL36E160
• Typ urządzenia: siłownik elektromechaniczny do klap odcinających
• Zastosowanie: sterowanie klapami odcinającymi VKF41.., VKF46.. stosowanymi jako zawory regulacyjne lub odcinające w instalacjach HVAC
• Zakres średnic klap: typowo DN 450…600 (klapy VKF46..)
• Napięcie zasilania: 230 V AC (–5 / +10 %), 50 / 60 Hz
• Sygnał sterujący: 3-stawny (Y1 – OTWÓRZ, Y2 – ZAMKNIJ)
• Nominalny kąt obrotu: 90° ±1° (nastawa fabryczna, niezmienialna dla wyłączników krańcowych)
• Moment obrotowy: 1200 Nm
• Czas przebiegu 90° przy 50 Hz: ok. 24 s (bez modułu SEZ31.1)
• Czas przebiegu 90° przy 60 Hz: ok. 20 s (bez modułu SEZ31.1)
• Regulowany czas przebiegu 90°: 120…720 s z modułem SEZ31.1
• Sterowanie ręczne: pokrętło sterowania ręcznego o działaniu bezpośrednim (bez mechanicznego wysprzęglenia)
• Wskaźnik położenia: zintegrowany, umożliwia odczyt aktualnego kąta otwarcia klapy
• Wbudowany element grzejny: 230 V AC, 5 W, zapobiegający kondensacji pary wodnej wewnątrz obudowy
• Wyłączniki krańcowe: wbudowane dla pozycji OTWARTA / ZAMKNIĘTA (obciążalność styków 250 V AC, 3 A rezystancyjnie, 1,5 A indukcyjnie)
• Dodatkowe wyposażenie (opcjonalne): podwójny przełącznik pomocniczy ASC36, potencjometr ASZ36 0…1000 Ω, moduł dodatkowy SEZ31.1 do zmiany czasu przebiegu
• Przyłącze klapy: kołnierz zgodny z EN ISO 5211
• Stopień ochrony obudowy: IP67 wg IEC 60529
• Przepusty kablowe: 2 × M20
• Materiał obudowy: pokrywa i dolna część z odlewu ciśnieniowego aluminium
• Masa: ok. 25 kg

Zastosowanie

Siłownik SQL36E160 przeznaczony jest do sterowania dużymi klapami odcinającymi w instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC). Typowe zastosowania:

• bezpośredni montaż na klapach odcinających VKF46.. o średnicach nominalnych DN 450…600 (montaż bezpośredni wg karty katalogowej klap VKF46..)
• sterowanie klapami VKF41.150…200 stosowanymi jako zawory regulacyjne lub odcinające
• zamknięcia bezpieczeństwa oraz regulacja przepływu w dużych magistralach powietrznych w instalacjach przemysłowych i budynkowych

Siłowniki serii SQL36E.. – w tym SQL36E160 – są przewidziane do statycznego obciążenia w instalacji hydraulicznej; obciążenia dynamiczne spowodowane drganiami instalacji nie są uwzględnione w projekcie.

Funkcje i działanie

Sterowanie 3-stawne

• Siłownik otrzymuje sygnał 3-stawny z regulatora i przekształca go w ruch obrotowy trzpienia klapy odcinającej.
• Y1 – OTWÓRZ: przy podaniu napięcia 230 V AC na zacisk Y1 siłownik obraca wał w kierunku OTWARCIA (kierunek przeciwny do ruchu wskazówek zegara).
• Y2 – ZAMKNIJ: przy podaniu napięcia na zacisk Y2 siłownik obraca wał w kierunku ZAMKNIĘCIA.
• Brak napięcia na Y1 i Y2: siłownik utrzymuje aktualne położenie klapy.
• Odwrócenie kierunku obrotu: jeżeli wymagany jest odwrotny kierunek obrotu przy danym sygnale sterującym, należy zamienić połączenia Y1 i Y2.

Budowa napędu

• Nie wymagający konserwacji rewersyjny silnik asynchroniczny napędza przekładnię o zębach prostych oraz samohamowną przekładnię ślimakową.
• Moment przenoszony jest na wał główny z gniazdem do mocowania czworokątnego trzpienia klapy.
• Na wałku ślimaka umieszczone jest pokrętło sterowania ręcznego o działaniu bezpośrednim.
• Wskaźnik położenia na obudowie umożliwia łatwy odczyt aktualnego kąta otwarcia (0…90°).

Wyłączniki krańcowe i przełączniki pomocnicze

• Dwa wbudowane wyłączniki krańcowe ograniczają kąt obrotu do fabrycznie ustawionych 90° i odłączają napęd w położeniach skrajnych OTWARTA / ZAMKNIĘTA.
• Kąt obrotu dla wyłączników krańcowych nie może być zmieniony.
• Obciążalność styków: 250 V AC, 3 A (obciążenie rezystancyjne), 1,5 A (obciążenie indukcyjne), histereza przełączania ok. 1°.
• Siłownik może zostać doposażony w podwójny przełącznik pomocniczy ASC36 (dwa bezpotencjałowe przełączniki, również o histerezie ok. 1°), np. do sygnalizacji stanu klapy lub sterowania dodatkowymi urządzeniami.

Potencjometr sprzężenia zwrotnego (opcjonalny)

• Opcjonalny potencjometr ASZ36 o rezystancji 0…1000 Ω może być montowany w siłowniku SQL36E160.
• Zmiana rezystancji 0…1000 Ω odpowiada zmianie kąta obrotu 0…90°, co umożliwia realizację sygnału sprzężenia zwrotnego położenia klapy.

Moduł SEZ31.1 – regulowany czas przebiegu

• W siłowniku SQL36E160 można zainstalować moduł dodatkowy SEZ31.1, który zmienia sposób pracy napędu.
• W obecności sygnału 3-stawnego moduł generuje impulsy sterujące, przy których wał wyjściowy obraca się skokowo o ok. 2° na impuls.
• Poprzez płynną zmianę współczynnika wypełnienia tego sygnału można wydłużyć czas przebiegu 90° w zakresie 120…720 s (przy 50 Hz).
• Umożliwia to bardzo spokojne i precyzyjne pozycjonowanie dużych klap przy zachowaniu wysokiego momentu obrotowego.

Element grzejny i zabezpieczenie termiczne

• Każdy siłownik SQL36E160 posiada wbudowany element grzejny (230 V AC, 5 W), który zapobiega spadkowi temperatury wewnątrz obudowy poniżej punktu rosy i powstawaniu kondensacji.
• W niestabilnych warunkach temperaturowych otoczenia należy obowiązkowo podłączyć ten element grzejny.
• W wersjach SQL36E65/110/160 zastosowano również wbudowany wyłącznik termiczny S7, zabezpieczający napęd przed przegrzaniem (zgodnie ze schematem wewnętrznym).

Sterowanie ręczne

• Siłownik wyposażony jest w pokrętło sterowania ręcznego, umożliwiające ręczne ustawianie położenia klapy.
• W siłownikach SQL36E.. (w tym SQL36E160) nie ma możliwości mechanicznego wysprzęglenia pokrętła sterowania ręcznego – działa ono bezpośrednio na przekładnię.
• Przed ponownym uruchomieniem automatycznym należy upewnić się, że pokrętło jest ustawione zgodnie z wymaganym położeniem startowym.

Podłączenie elektryczne i okablowanie

• Zasilanie siłownika SQL36E160 należy wykonać zgodnie z lokalnymi przepisami oraz schematem połączeń producenta.
• Napięcie zasilania: 230 V AC (–5 / +10 %), 50 / 60 Hz.
• Zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D wg EN 60898.
• Zaciski sterujące: Y1 – sygnał OTWÓRZ (230 V AC), Y2 – sygnał ZAMKNIJ (230 V AC), N – przewód neutralny.
• Element grzejny: zasilany napięciem 230 V AC (5 W) – w warunkach narażenia na kondensację powinien być zawsze podłączony.
• Równoległa praca kilku siłowników: w przypadku modeli SQL36E65 / SQL36E110 / SQL36E160 dopuszczalna jest równoległa praca kilku siłowników (zgodnie ze schematem połączeń).
• Przepusty kablowe: 2 × M20, ułatwiające wprowadzenie przewodów zasilających, sterujących oraz przewodów do wyposażenia dodatkowego.

Dane techniczne

• Model: SQL36E160
• Napięcie zasilania: 230 V AC (–5 / +10 %)
• Częstotliwość: 50 / 60 Hz
• Sygnał sterujący: 3-stawny
• Nominalny kąt obrotu: 90° ±1°
• Czas przebiegu 90° (50 Hz): ok. 24 s (bez SEZ31.1)
• Czas przebiegu 90° (60 Hz): ok. 20 s (bez SEZ31.1)
• Czas przebiegu 90° z SEZ31.1 (50 Hz): 120…720 s
• Moment obrotowy: 1200 Nm
• Wyłączniki krańcowe: pozycje OTWARTA i ZAMKNIĘTA, histereza ok. 1°, obciążalność styków 250 V AC, 3 A (rez.), 1,5 A (ind.)
• Element grzejny: 230 V AC, 5 W
• Dopuszczalna temperatura czynnika: do 120 °C w podłączonej klapie
• Stopień ochrony obudowy: IP67 wg IEC 60529
• Standard produktu: EN 61010-1
• Zastosowanie EMC: środowisko mieszkalne, handlowe, przemysł lekki oraz środowisko przemysłowe
• Przyłącze kołnierzowe: zgodne z EN ISO 5211 (czworokąt 32 mm)
• Przepusty kablowe: 2 × M20
• Masa: ok. 25 kg
• Materiał obudowy: dolna część i uchwyt trzpienia klapy – odlew ciśnieniowy aluminium; pokrywa – odlew ciśnieniowy aluminium
• Warunki pracy (EN 60721-3-4, klasa 4K2): temperatura otoczenia –20…+70 °C, wilgotność 15…100 % r.h.
• Transport (klasa 2K3): –30…+65 °C, wilgotność < 95 % r.h.
• Składowanie (klasa 1K3): –15…+55 °C, wilgotność 0…95 % r.h.

Montaż

• Siłownik SQL36E160 przeznaczony jest do bezpośredniego montażu na klapach odcinających VKF46.. (zgodnych z EN ISO 5211).
• Podczas instalacji klapę odcinającą należy ustawić w położeniu zamkniętym.
• Nie są wymagane specjalne narzędzia – klapa VKF46.. i siłownik są zaprojektowane z myślą o prostym montażu na obiekcie.
• Położenie montażu: dowolne, z zachowaniem minimalnych odstępów od ścian i stropów (co najmniej 100 mm z każdej strony oraz 200 mm w kierunku obsługi, wg rysunków wymiarowych).
• W przypadku niestabilnych temperatur otoczenia należy podłączyć wbudowany element grzejny, aby zapobiec kondensacji pary wodnej.
• Przed uruchomieniem należy sprawdzić okablowanie oraz działanie klapy i ewentualnego wyposażenia dodatkowego (ASC36, ASZ36, SEZ31.1).

Podsumowanie

Siemens SQL36E160 to przemysłowy siłownik elektromechaniczny o bardzo dużym momencie obrotowym 1200 Nm, przeznaczony do dużych klap odcinających VKF46.. w instalacjach HVAC. Zasilanie 230 V AC, sterowanie 3-stawne, nominalny kąt obrotu 90°, wbudowany element grzejny 5 W, stopień ochrony IP67 oraz możliwość doposażenia w moduł SEZ31.1, przełączniki pomocnicze ASC36 i potencjometr ASZ36 sprawiają, że jest to kompletne, wytrzymałe i elastyczne rozwiązanie do sterowania dużymi klapami odcinającymi w wymagających aplikacjach budynkowych i przemysłowych.
