ASZ36 Potencjometr 1000 [Ω] do siłowników SQL36..

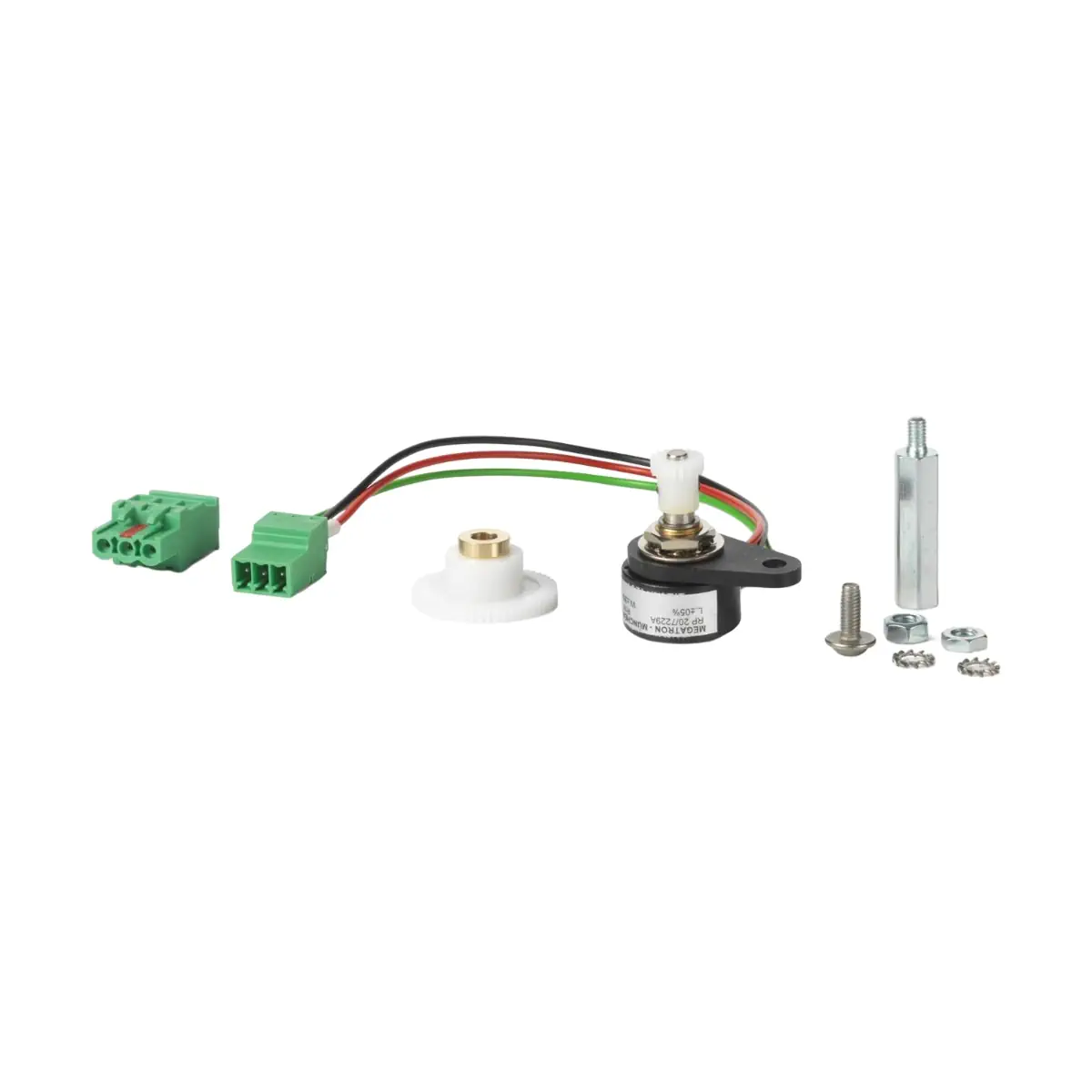

ASZ36 to potencjometr 1000 Ω firmy Siemens, przeznaczony jako wyposażenie dodatkowe do siłowników elektromechanicznych serii SQL36E.. (ACVATIX™). Umożliwia realizację dodatkowych funkcji poprzez przekazanie informacji o położeniu w zakresie odpowiadającym obrotowi siłownika 0...90°.

Najważniejsze cechy

• Producent: Siemens
• Model: ASZ36
• Typ: potencjometr
• Rezystancja: 1000 Ω
• Zakres zmiany rezystancji: 0...1000 Ω
• Odpowiadający kąt obrotu: 0...90°
• Masa: 50 g

Zastosowanie

ASZ36 stosowany jest jako element dodatkowy do siłowników SQL36E.., wspierając realizację dodatkowych funkcji w aplikacjach HVAC (ogrzewanie, wentylacja i klimatyzacja).

Kompatybilność

Potencjometr ASZ36 jest przewidziany do współpracy z siłownikami:

• SQL36E50F04
• SQL36E50F05
• SQL36E65
• SQL36E110
• SQL36E160

Funkcje

• Sygnał rezystancyjny zależny od położenia: zmiana 0...1000 Ω odpowiada zakresowi ruchu 0...90°.

Dane techniczne

• Zmiana rezystancji: 0...1000 Ω (odpowiadające 0...90°)
• Masa: 50 g

Montaż i zamawianie

• Dostawa: potencjometr jest dostarczany jako wyposażenie dodatkowe (zamawiane oddzielnie).

Podsumowanie

Siemens ASZ36 to potencjometr 1000 Ω przeznaczony do siłowników SQL36E.., zapewniający zmianę rezystancji 0...1000 Ω odpowiadającą zakresowi obrotu 0...90°. To proste i lekkie (50 g) wyposażenie dodatkowe do zastosowań wymagających sygnału położenia w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: ASZ36 – potencjometr 1000 Ω do siłowników Siemens SQL36..
• Certyfikaty i zgodność dla serii SQL36E.. i wyposażenia: EN 61010-1, zgodność UE / CE – deklaracja 8000059601.
• Dyrektywy: 2014/35/UE – dyrektywa niskonapięciowa, 2014/30/UE – kompatybilność elektromagnetyczna.
• Deklaracja środowiskowa produktu: CE1E4505en, obejmująca informacje dotyczące zgodności RoHS, składu materiałowego, opakowania, wpływu na środowisko oraz utylizacji.
• Stopień ochrony urządzenia współpracującego SQL36E..: IP67 wg IEC 60529. Montaż potencjometru nie może pogarszać stopnia ochrony siłownika.
• Parametr elementu pomiarowego ASZ36: 1000 Ω, zmiana rezystancji odpowiadająca zakresowi obrotu siłownika.
• Produkt przeznaczony jest wyłącznie do montażu w kompatybilnych siłownikach Siemens SQL36.. jako element pomocniczego sygnału położenia.
• Produkt nie jest samodzielnym urządzeniem zabezpieczającym, regulacyjnym ani wykonawczym i nie może być stosowany jako jedyny element ochrony instalacji, urządzeń ani użytkowników.
• Montaż, podłączenie, regulacja i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający wiedzę z zakresu instalacji elektrycznych oraz automatyki HVAC.
• Przed rozpoczęciem prac należy odłączyć zasilanie odpowiedniej części instalacji, zabezpieczyć obwód przed przypadkowym załączeniem i sprawdzić brak napięcia.
• Nie podłączać potencjometru do obwodów ani napięć nieprzewidzianych dla wejść pomiarowych urządzenia współpracującego. Błędne podłączenie może spowodować uszkodzenie potencjometru, siłownika lub układu sterowania.
• Przewody należy podłączać zgodnie z oznaczeniami zacisków i schematem elektrycznym siłownika. Nieprawidłowe podłączenie może powodować błędny sygnał położenia, awarię automatyki lub nieprawidłową pracę instalacji.
• Nie stosować produktu, jeżeli obudowa, zaciski, przewody, element oporowy, elementy mocujące lub mechanizm sprzęgający są uszkodzone, zawilgocone, zabrudzone, nadpalone, skorodowane albo zdeformowane.
• Nie wolno samodzielnie rozbierać, modyfikować, mostkować, lutować, naprawiać ani przerabiać potencjometru. Modyfikacje mogą spowodować utratę bezpieczeństwa, zgodności i prawidłowego działania produktu.
• Podczas montażu należy chronić element przed wyładowaniami elektrostatycznymi, uszkodzeniem przewodów, przekoszeniem mechanizmu oraz nadmiernymi naprężeniami mechanicznymi.
• Po montażu należy sprawdzić stabilność mocowania, poprawność połączeń elektrycznych, ciągłość sygnału położenia oraz prawidłową reakcję układu sterowania w całym zakresie pracy siłownika.
• W przypadku niestabilnego sygnału położenia, błędnych wskazań, przerw w sygnale, przegrzewania, zapachu spalenizny lub uszkodzeń mechanicznych należy odłączyć zasilanie i wycofać produkt z eksploatacji do czasu kontroli serwisowej.
• Produkt należy chronić przed wilgocią, kondensacją, pyłem przewodzącym, substancjami chemicznymi, drganiami, wysoką temperaturą oraz uszkodzeniami mechanicznymi.
• Produkt nie jest zabawką. Przechowywać poza zasięgiem dzieci oraz osób nieprzeszkolonych.
• Nie wyrzucać z odpadami komunalnymi. Produkt utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego oraz odpadów technicznych.
