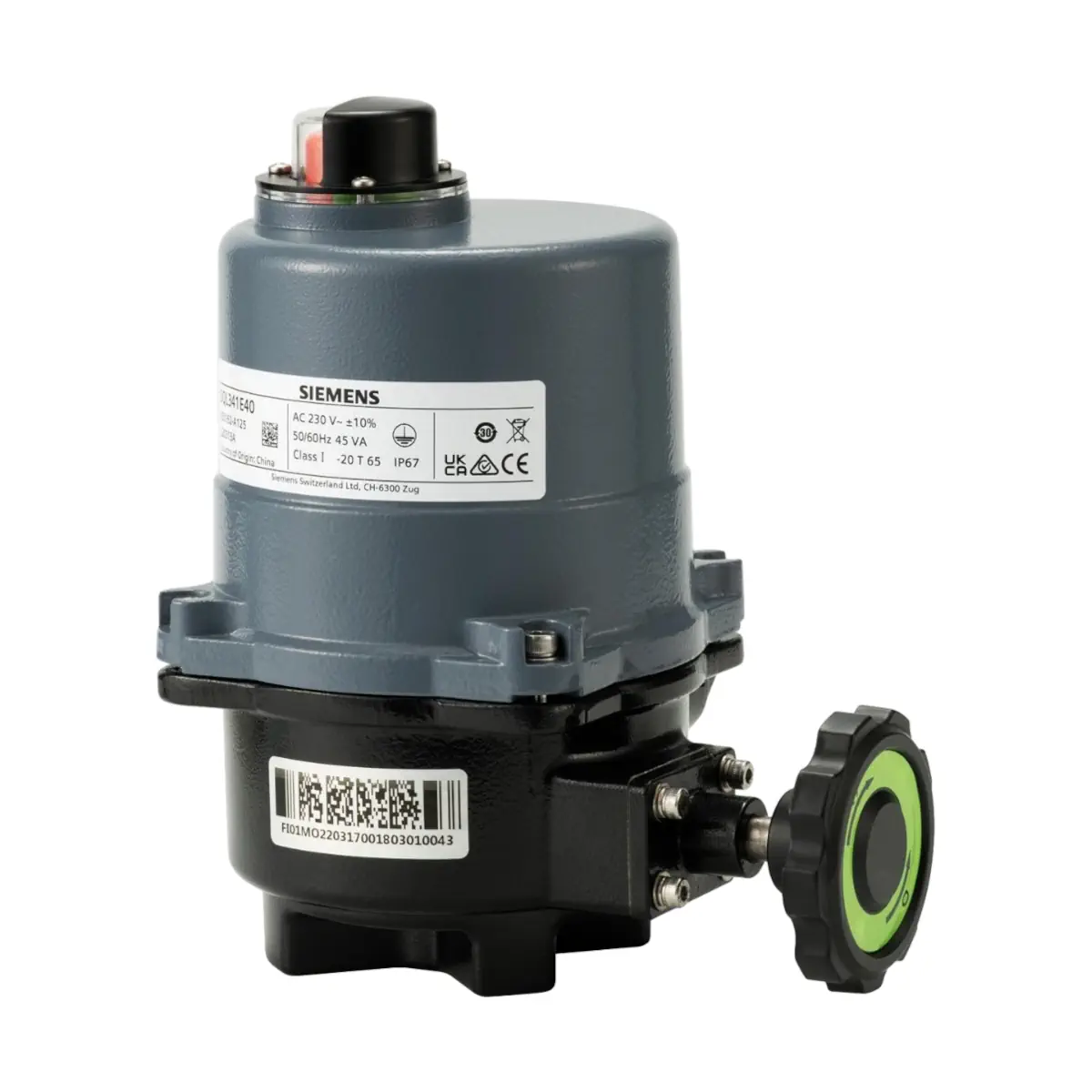

SQL361E40 Siłownik elektromechaniczny, 40 Nm, 0..10 V DC / 4..20 mA, 230 V AC, 24 s

SQL361E40 to elektromechaniczny siłownik obrotowy Siemens (Acvatix™) przeznaczony do bezpośredniego montażu na klapach odcinających VFW41.. i VFL41.., stosowanych jako zawory odcinające i regulacyjne w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Siłownik zasilany jest napięciem 230 V AC i sterowany sygnałem 0...10 V DC lub 4...20 mA (wybór przełącznikiem DIP), realizując nominalny obrót 90°. Wbudowane pokrętło sterowania ręcznego oraz wskaźnik położenia ułatwiają obsługę i uruchomienie, a element grzejny ogranicza ryzyko kondensacji wewnątrz obudowy.

Najważniejsze cechy

• Producent: Siemens
• Model: SQL361E40
• Symbol magazynowy: S55162-A130
• Typ: elektromechaniczny siłownik obrotowy do klap odcinających
• Zasilanie: 230 V AC ±10%, 50/60 Hz
• Sygnał pozycjonujący: 0...10 V DC / 4...20 mA (±2,5%, wybór przełącznikiem DIP)
• Kąt obrotu: 90° ±1° (ustawienie fabryczne, nie można zmienić)
• Czas pozycjonowania 90° (50 Hz): 24 s
• Nominalny moment obrotowy: 40 Nm
• Sprzężenie zwrotne położenia: 0...10 V DC / 4...20 mA (wybierane)
• Wbudowane styki pomocnicze: podwójny przełącznik pomocniczy
• Tryb ręczny: pokrętło ręczne załączane poprzez wciśnięcie
• Stopień ochrony: IP67
• Połączenie kołnierzowe: EN ISO 5211 F05 (podwójny kwadrat)

Zastosowanie

SQL361E40 jest przeznaczony do klap odcinających VFW41.. i VFL41.., wykorzystywanych jako zawory odcinające i regulacyjne w instalacjach HVAC. Siłownik wytwarza ruch obrotowy, który przenoszony jest na wał klapy odcinającej.

Funkcje i działanie

Sterowanie pozycjonujące (analogowe)

• Wejście sterujące: 0...10 V DC lub 4...20 mA (wybór przełącznikiem DIP).
• Praca równoległa: kilka siłowników może być sterowanych równolegle, ale tylko dla sygnału 0...10 V DC.

Pokrętło ręczne i wskaźnik położenia

• Siłownik posiada pokrętło sterowania ręcznego oraz wskaźnik położenia.
• W modelu SQL361E40 pokrętło ręczne włącza się poprzez jego wciśnięcie.

Wyłączniki krańcowe i element grzejny

• Dwa wbudowane wyłączniki krańcowe zatrzymują obrót podczas pracy automatycznej.
• Wbudowany element grzejny zapobiega spadkowi temperatury wewnątrz obudowy poniżej punktu rosy (moc elementu grzejnego: 3 W).

Podłączenie elektryczne i okablowanie

• Zasilanie 230 V AC: PE (uziemienie ochronne), N (neutralny), L (potencjał systemu).
• Wejście sterujące: Y (0...10 V DC / 4...20 mA), M (neutralny pomiarowy – zaciski 4 i 6).
• Wyjście sprzężenia zwrotnego: U (0...10 V DC / 4...20 mA).
• Uwaga dotycząca masy sygnałowej: masa sygnałowa M (zaciski 4 i 6) jest połączona wewnątrz siłownika; nie łączyć tych zacisków po stronie regulatora, aby uniknąć pętli uziemienia.

Dane techniczne

• Napięcie robocze: 230 V AC ±10%
• Częstotliwość: 50/60 Hz
• Pobór energii: 53 VA
• Czas pozycjonowania dla 90° (50 Hz): 24 s
• Kąt obrotu: 90° ±1°
• Nominalny moment obrotowy: 40 Nm
• Temperatura czynnika: -30...120°C
• Stopień ochrony: IP67 (wg IEC 60529)
• Klasa izolacji: I (wg EN 60730)
• Klasa izolacji silnika: H
• Temperatura otoczenia (praca): -20...65°C
• Wilgotność otoczenia (praca): 15...100% r.h.
• Materiał obudowy: odlew aluminiowy
• Materiał pokrywy: odlew aluminiowy
• Wskaźnik: poliwęglan

Wymiary, przyłącze i montaż

• Połączenie kołnierzowe: EN ISO 5211 F05
• Sprzęg (kwadrat): 14 × 14
• Dławiki kablowe: 2 × PG13.5, do przewodów o średnicy 6–12 mm
• Wymiary (A×B×C×D): 212 × 145 × 114 × 171 mm
• Masa netto: 3,8 kg
• Siłownik może być montowany bezpośrednio na klapach odcinających typu VFW41.. i VFL41..; podczas montażu klapy powinny być zamknięte (położenie „0%”).

Podsumowanie

Siemens SQL361E40 to siłownik obrotowy 230 V AC do klap odcinających VFW41../VFL41.., oferujący sterowanie analogowe 0...10 V DC / 4...20 mA, obrót 90° i moment 40 Nm. Wbudowane sterowanie ręczne, wskaźnik położenia, podwójny przełącznik pomocniczy, sygnał zwrotny położenia oraz obudowa IP67 czynią go praktycznym rozwiązaniem do aplikacji HVAC, w których liczy się niezawodne odcinanie i pozycjonowanie.
