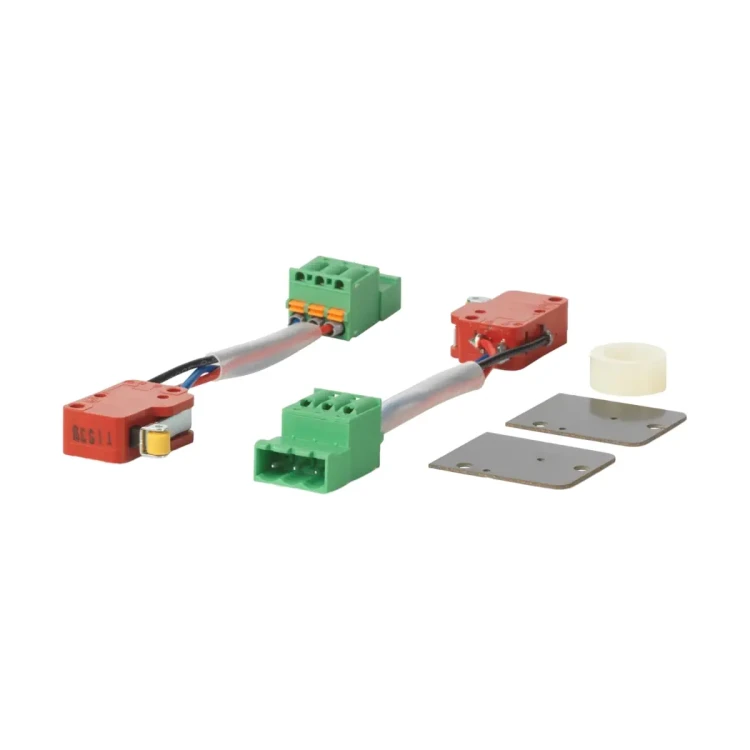

ASC36 Podwójny przełącznik pomocniczy do siłowników SQL36.., 250 [V], 3(1,5) [A]

ASC36 to podwójny przełącznik pomocniczy (bezpotencjałowy) przeznaczony do siłowników elektromechanicznych Siemens ACVATIX™ SQL36E... Umożliwia realizację dodatkowych funkcji sterowania i sygnalizacji dzięki dwóm niezależnym stykowym wyjściom przełącznym, z nastawianymi punktami przełączania.

Najważniejsze cechy

• Producent: Siemens
• Model: ASC36
• Typ: podwójny przełącznik pomocniczy (wyposażenie dodatkowe)
• Zastosowanie: realizacja dodatkowych funkcji (np. sygnalizacja położeń) w układach z siłownikami SQL36E..
• Styki: bezpotencjałowe (przełączne: N.C. / COM / N.O.)
• Nastawiane punkty przełączania przełączników pomocniczych
• Histereza przełączania: ok. 1°

Zastosowanie i kompatybilność

ASC36 jest przeznaczony do współpracy z siłownikami:

• SQL36E50F04
• SQL36E50F05
• SQL36E65
• SQL36E110
• SQL36E160

Dla siłowników SQL36E65, SQL36E110 i SQL36E160 przewidziano możliwość jednoczesnego zastosowania: 1 × SEZ31.1, 1 × ASC36 oraz 1 × ASZ36.

Funkcje i działanie

Podwójny przełącznik pomocniczy ASC36 udostępnia dwa niezależne tory stykowe, które mogą służyć m.in. do sygnalizacji stanów krańcowych (np. „ZAMKNIĘTY” i „OTWARTY”) oraz do wyzwalania funkcji pomocniczych w automatyce HVAC.

Dane techniczne

• Obciążalność styków: 250 V AC, 3 A (rez.), 1,5 A (ind.)
• Histereza przełączania: ok. 1°
• Masa: 60 g
• Oznaczenie (kod): 4505Z19

Podsumowanie

Siemens ASC36 to praktyczne wyposażenie dodatkowe do siłowników SQL36E.., zapewniające dwa bezpotencjałowe przełączniki pomocnicze z nastawianymi punktami przełączania. Dzięki obciążalności 250 V AC / 3 A (rez.) oraz histerezie ok. 1° sprawdza się w aplikacjach, gdzie wymagane są dodatkowe sygnały stanów i funkcje pomocnicze w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: ASC36 – podwójny przełącznik pomocniczy do siłowników Siemens SQL36.., 250 V, 3(1,5) A.
• Certyfikaty i zgodność: EN 61010-1, zgodność UE / CE – deklaracja 8000059601.
• Deklaracja środowiskowa produktu: CE1E4505en, obejmująca informacje dotyczące zgodności RoHS, składu materiałowego, opakowania, wpływu na środowisko oraz utylizacji.
• Stopień ochrony urządzenia współpracującego SQL36E..: IP67 wg IEC 60529. Montaż przełącznika nie może pogarszać stopnia ochrony siłownika.
• Parametry elektryczne styków ASC36: AC 250 V, 3 A dla obciążenia rezystancyjnego oraz 1,5 A dla obciążenia indukcyjnego.
• Produkt przeznaczony jest wyłącznie do montażu w kompatybilnych siłownikach Siemens SQL36.. jako element pomocniczej sygnalizacji położenia lub funkcji przełączającej.
• Produkt nie jest samodzielnym urządzeniem zabezpieczającym i nie może być stosowany jako jedyny element ochrony instalacji, urządzeń ani użytkowników.
• Montaż, podłączenie, regulacja i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia i wiedzę z zakresu instalacji elektrycznych oraz automatyki HVAC.
• Przed rozpoczęciem prac należy odłączyć zasilanie odpowiedniej części instalacji, zabezpieczyć obwód przed przypadkowym załączeniem i sprawdzić brak napięcia.
• Nie wolno przekraczać dopuszczalnego napięcia, prądu ani rodzaju obciążenia styków. Przeciążenie może spowodować iskrzenie, przegrzanie, sklejenie styków, pożar lub uszkodzenie urządzenia.
• Przy obciążeniach indukcyjnych należy stosować odpowiednie środki ograniczające przepięcia i iskrzenie, dobrane do charakteru instalacji.
• Przewody należy podłączać zgodnie z oznaczeniami zacisków i schematem elektrycznym urządzenia. Błędne podłączenie może spowodować nieprawidłową sygnalizację położenia, awarię automatyki lub uszkodzenie siłownika.
• Nie stosować produktu, jeżeli obudowa, zaciski, styki, elementy mocujące lub mechanizm przełączający są uszkodzone, zawilgocone, zabrudzone, nadpalone, skorodowane albo zdeformowane.
• Nie wolno samodzielnie rozbierać, modyfikować, mostkować, lutować, naprawiać ani przerabiać przełącznika. Modyfikacje mogą spowodować utratę bezpieczeństwa i zgodności produktu.
• Po montażu należy sprawdzić stabilność mocowania, poprawność połączeń elektrycznych, nastawę punktów przełączania oraz prawidłową reakcję obwodów pomocniczych.
• W przypadku iskrzenia, przegrzewania, zapachu spalenizny, braku przełączania lub błędnej sygnalizacji należy odłączyć zasilanie i wycofać produkt z eksploatacji do czasu kontroli serwisowej.
• Produkt należy chronić przed wilgocią, kondensacją, pyłem przewodzącym, substancjami chemicznymi, drganiami, wysoką temperaturą oraz uszkodzeniami mechanicznymi.
• Produkt nie jest zabawką. Przechowywać poza zasięgiem dzieci oraz osób nieprzeszkolonych.
• Zużyty, uszkodzony lub zdemontowany produkt należy zutylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego oraz odpadów technicznych.
