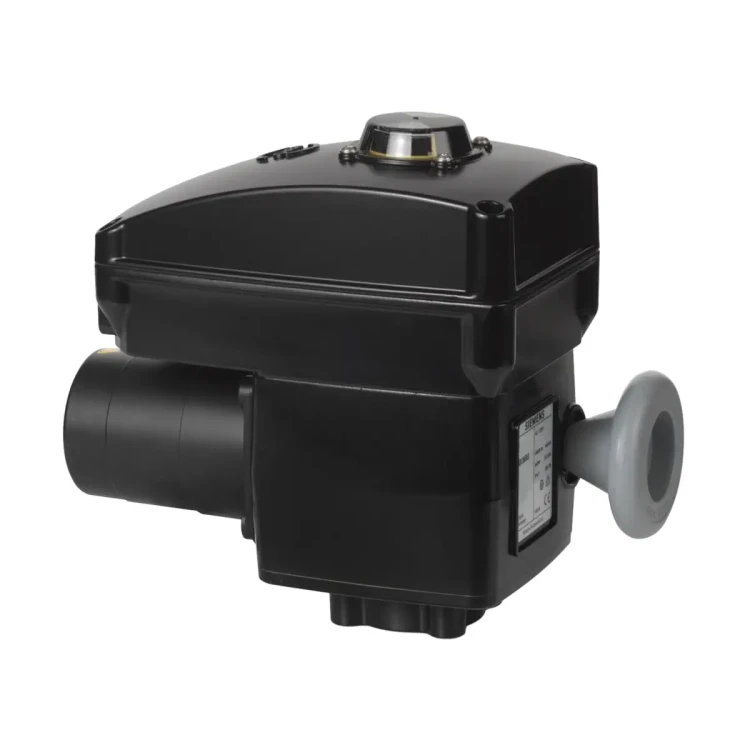

SQL36E65 Siłownik elektromechaniczny, 100 [Nm], 90°, 3-stawny, 230 [V] AC, 6 [s]

SQL36E65 to elektromechaniczny siłownik obrotowy ACVATIX firmy Siemens, zasilany z sieci 230 V AC i sterowany sygnałem 3-stawnym. Zapewnia moment obrotowy 100 Nm przy nominalnym kącie obrotu 90° i jest przeznaczony do bezpośredniego montażu na klapach odcinających VKF41.. i VKF46.. w instalacjach ogrzewania, wentylacji i klimatyzacji. Wersja SQL36E65 przystosowana jest do armatury o średnicach DN 150…200, posiada kołnierz EN ISO 5211 F07, wbudowany element grzejny przeciw kondensacji, ręczne sterowanie pokrętłem oraz wskaźnik położenia.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: SQL36E65
• Typ: elektromechaniczny siłownik obrotowy do klap odcinających
• Zastosowanie: klapy odcinające stosowane jako zawory regulacyjne lub odcinające w instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC)
• Współpracujące klapy: Siemens VKF41.. i VKF46.. (montaż bezpośredni), typowo dla średnic DN 150…200
• Napięcie zasilania: 230 V AC –5 / +10 %, 50/60 Hz
• Sygnał sterujący: 3-stawny (Y1 – OTWÓRZ, Y2 – ZAMKNIJ)
• Nominalny kąt obrotu: 90° ±1° (nastawa fabryczna, niezmienialna)
• Czas przebiegu 90°: ok. 6 s (50 Hz), ok. 5 s (60 Hz)
• Regulowany czas przebiegu 90°: 30…180 s z modułem dodatkowm SEZ31.1 (50 Hz)
• Moment obrotowy: 100 Nm
• Przyłącze kołnierzowe: EN ISO 5211, rozmiar F07, gniazdo kwadratowe 17 mm
• Stopień ochrony obudowy: IP67 wg IEC 60529 (pyłoszczelny, odporny na krótkotrwałe zanurzenie)
• Wbudowany element grzejny: 230 V AC, 5 W – ochrona przed kondensacją wewnątrz obudowy
• Możliwość sterowania ręcznego: pokrętło o działaniu bezpośrednim, bez mechanicznego wysprzęglenia
• Wskaźnik położenia: czytelny wskaźnik kąta obrotu na obudowie
• Praca równoległa: dopuszczalna równoległa praca kilku siłowników SQL36E65
• Obudowa: dolna część i pokrywa z aluminiowego odlewu ciśnieniowego
• Przepusty kablowe: 2 × M20
• Masa: ok. 7 kg
• Temperatura pracy otoczenia: –20…+70 °C
• Wilgotność otoczenia (praca): 15…100 % r.h.
• Dopuszczalna temperatura czynnika: do 120 °C w podłączonej klapie

Zastosowanie

Siłownik SQL36E65 przeznaczony jest do automatycznego sterowania klapami odcinającymi stosowanymi jako zawory regulacyjne lub odcinające w instalacjach:

• ogrzewania wodnego,
• chłodzenia,
• wentylacji i klimatyzacji w budynkach mieszkalnych, komercyjnych i przemysłowych.

Konstrukcja kołnierzowa zgodna z EN ISO 5211 (F07) umożliwia bezpośredni montaż na klapach VKF41.. i VKF46.. firmy Siemens, typowo dla wielkości DN 150…200. Zastosowanie siłownika z klapami innych producentów może skutkować utratą gwarancji producenta.

Funkcje i działanie

Konstrukcja i napęd

• Nie wymagający konserwacji siłownik z rewersyjnym silnikiem asynchronicznym, napędzającym wał wyjściowy poprzez przekładnię o zębach prostych i samohamowną przekładnię ślimakową.
• Samohamowność przekładni zapewnia utrzymanie położenia klapy bez potrzeby dodatkowego zasilania lub hamulca mechanicznego.
• Wał główny wyposażony jest w gniazdo kwadratowe 17 mm do bezpośredniego osadzenia trzpienia klapy odcinającej.
• Wbudowane wyłączniki krańcowe (pozycja OTWARTA i ZAMKNIĘTA) ograniczają kąt obrotu do 90°; pozycje krańcowe są ustawione fabrycznie i nie mogą być zmieniane.
• Wyłączniki krańcowe mają obciążalność styków 250 V AC, 3 A (obciążenie rezystancyjne), 1,5 A (indukcyjne) i histerezę przełączania ok. 1°.
• Ręczne sterowanie odbywa się za pomocą pokrętła zamocowanego na wałku ślimacznicy; pokrętło działa bezpośrednio na przekładnię – w siłownikach SQL36E.. nie jest możliwe mechaniczne wysprzęglenie sterowania ręcznego.
• Wskaźnik położenia na obudowie pozwala w łatwy sposób odczytać aktualny kąt otwarcia klapy.
• Element grzejny 5 W, zasilany z sieci 230 V AC, zapobiega spadkowi temperatury wewnątrz obudowy poniżej punktu rosy i powstawaniu kondensacji.

Sterowanie 3-stawne

• Siłownik sterowany jest 3-stawnym sygnałem z regulatora:
  • Y1 – OTWÓRZ (sygnał otwierania klapy),
  • Y2 – ZAMKNIJ (sygnał zamykania klapy).
• Standardowy kierunek obrotu przy otwieraniu jest przeciwny do ruchu wskazówek zegara.
• Odwrócenie kierunku obrotu realizuje się przez zamianę połączeń sterujących Y1 i Y2.
• Dopuszczalna jest równoległa praca kilku siłowników SQL36E65, zasilanych z tego samego sygnału sterującego.

Moduł SEZ31.1 – regulowany czas przebiegu

• Opcjonalny moduł dodatkowy SEZ31.1 umożliwia wydłużenie czasu przebiegu siłownika przy zachowaniu sterowania 3-stawnego.
• Moduł generuje impulsy sterujące – przy każdym impulsie wał wyjściowy siłownika obraca się o ok. 2°.
• Poprzez zmianę współczynnika wypełnienia sygnału możliwe jest płynne ustawienie czasu przebiegu 90° w zakresie 30…180 s (przy 50 Hz).

Wyposażenie dodatkowe

• ASC36 – podwójny przełącznik pomocniczy
  • dwa bezpotencjałowe przełączniki pomocnicze (ZAMKNIĘTY / OTWARTY),
  • obciążalność styków: 250 V AC, 3 A (rezystancyjnie), 1,5 A (indukcyjnie),
  • histereza przełączania ok. 1°.
• ASZ36 – potencjometr 1000 Ω
  • zakres 0…1000 Ω odpowiada 0…90° kąta obrotu wału,
  • umożliwia realizację sprzężenia zwrotnego pozycji.
• SEZ31.1 – moduł regulacji czasu przebiegu – montowany na siłowniku SQL36E65, umożliwia wydłużenie czasu obrotu 90° (patrz wyżej).

Instalacja i montaż

• Siłownik SQL36E65 montowany jest bezpośrednio na klapach odcinających VKF46.. (kołnierz EN ISO 5211 F07); nie są wymagane specjalne narzędzia.
• Podczas instalacji klapa odcinająca powinna być w położeniu zamkniętym.
• Dopuszczalne jest dowolne położenie montażu, z zachowaniem minimalnych odległości od ścian i stropu wymaganych do podłączenia przewodów i prowadzenia prac serwisowych.
• W przypadku niestabilnych temperatur otoczenia należy podłączyć wbudowany element grzejny w celu uniknięcia kondensacji pary wodnej.
• Przy uruchamianiu instalacji z klapą VKF46.. zaleca się ustawienie jej w położeniu całkowitego otwarcia (ręcznie lub sygnałem Y1) przed załączeniem pomp, aby zapobiec nagłym skokom ciśnienia.
• Instalacja elektryczna musi być wykonana zgodnie z lokalnymi przepisami i schematami połączeń producenta.
• Zewnętrzne zabezpieczenie zasilania: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D wg EN 60898.
• Siłownik przeznaczony jest do statycznego obciążenia w instalacji hydraulicznej; obciążenia pochodzące od silnych drgań instalacji nie są uwzględnione i powinny być ograniczone na etapie projektu.

Dane techniczne

• Model: SQL36E65
• Napięcie zasilania: 230 V AC –5 / +10 %, 50/60 Hz
• Pobór mocy (napęd): ok. 160 VA (przy napięciu znamionowym, 20 °C i nominalnym czasie przebiegu)
• Element grzejny: 230 V AC, 5 W
• Sygnał sterujący: 3-stawny (Y1 – OTWÓRZ, Y2 – ZAMKNIJ, N – przewód neutralny)
• Praca równoległa: dopuszczalna równoległa praca kilku siłowników SQL36E65
• Czas przebiegu 90° (50 Hz): ok. 6 s
• Czas przebiegu 90° (60 Hz): ok. 5 s
• Czas przebiegu 90° z SEZ31.1 (50 Hz): regulowany w zakresie 30…180 s
• Kąt obrotu: 90° ±1° (nastawa fabryczna, niezmienialna)
• Moment obrotowy: 100 Nm
• Wyłączniki krańcowe: pozycja OTWARTA i ZAMKNIĘTA, obciążalność 250 V AC, 3 A (rezystancyjnie) / 1,5 A (indukcyjnie), histereza ok. 1°
• Dopuszczalna temperatura czynnika: do 120 °C w podłączonej klapie
• Stopień ochrony: IP67 wg IEC 60529
• Kołnierz: EN ISO 5211, rozmiar F07
• Gniazdo trzpienia klapy: kwadrat 17 mm
• Przepusty kablowe: 2 × M20
• Materiał obudowy: dolna część i uchwyt trzpienia – aluminiowy odlew ciśnieniowy; pokrywa – aluminiowy odlew ciśnieniowy
• Masa: ok. 7 kg
• Warunki środowiskowe (praca): klasa 4K2 wg EN 60721-3-4, temperatura –20…+70 °C, wilgotność 15…100 % r.h.
• Transport: klasa 2K3 wg EN 60721-3-2, temperatura –30…+65 °C, wilgotność < 95 % r.h.
• Składowanie: klasa 1K3 wg EN 60721-3-1, temperatura –15…+55 °C, wilgotność 0…95 % r.h.
• Zgodność EMC: do stosowania w środowisku mieszkalnym, handlowym, przemysłu lekkiego i przemysłowym

Podsumowanie

Siemens SQL36E65 to mocny, szybki i wytrzymały siłownik elektromechaniczny 100 Nm do klap odcinających DN 150…200. Zasilanie 230 V AC, sterowanie 3-stawne, stopień ochrony IP67, wbudowany element grzejny, możliwość ręcznego przestawiania oraz opcjonalne wyposażenie (podwójny przełącznik pomocniczy, potencjometr 1000 Ω, moduł regulacji czasu przebiegu SEZ31.1) czynią go kompletnym rozwiązaniem do precyzyjnej regulacji i niezawodnego odcinania przepływu w instalacjach HVAC z klapami Siemens VKF41.. i VKF46...
