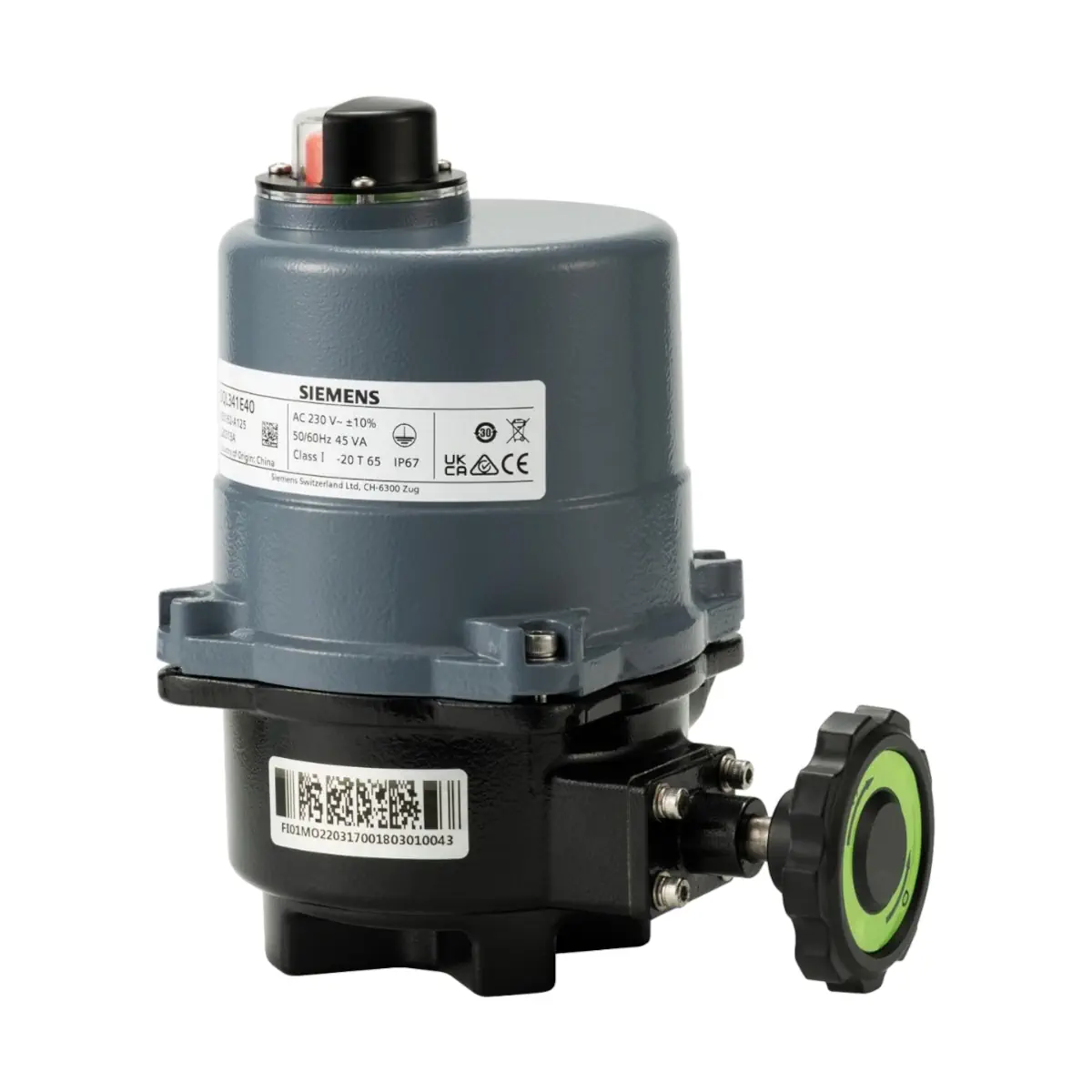

SQL341E100 Siłownik elektromechaniczny, 100 Nm, 2-stawny (SPDT) / 3-stawny, 230 V AC, 39 s

SQL341E100 to elektromechaniczny siłownik obrotowy Siemens (Acvatix™) do klap odcinających VFW41.. i VFL41.., przeznaczonych do pracy jako elementy odcinające i regulacyjne w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Siłownik zasilany jest napięciem AC 230 V i współpracuje z regulatorami o sterowaniu włącz/wyłącz (2-stawnym) oraz 3-stawnym. Zapewnia nominalny obrót 90° i moment 100 Nm, a dzięki pokrętłu sterowania ręcznego, wskaźnikowi położenia oraz wbudowanemu elementowi grzejnemu (zapobiegającemu kondensacji) sprawdza się w wymagających zastosowaniach automatyki HVAC.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: SQL341E100
• Symbol magazynowy: S55162-A126
• Typ: elektromechaniczny siłownik obrotowy do klap odcinających
• Zastosowanie: klapy odcinające VFW41.. i VFL41.. w instalacjach HVAC
• Napięcie robocze: AC 230 V ±10%, 50/60 Hz
• Sygnał pozycjonujący: 2-stawny (włącz/wyłącz) i 3-stawny
• Nominalny kąt obrotu: 90° (fabrycznie ustawiony)
• Czas pozycjonowania 90° (50 Hz): 39 s
• Nominalny moment obrotowy: 100 Nm
• Sygnał zwrotny położenia: podwójny przełącznik pomocniczy (bezpotencjałowy)
• Sterowanie ręczne: pokrętło sterowania ręcznego (zawsze włączone) i wskaźnik położenia
• Element grzejny: wbudowany, pobór mocy 6 W (zapobieganie kondensacji)
• Połączenie kołnierzowe: EN ISO 5211, F07
• Stopień ochrony obudowy: IP67

Zastosowanie

Siłownik SQL341E100 przeznaczony jest do współpracy z klapami odcinającymi VFW41.. i VFL41.., stosowanymi jako elementy odcinające i regulacyjne w instalacjach ogrzewania, wentylacji i klimatyzacji. Ruch obrotowy siłownika przenoszony jest na wał klapy odcinającej.

Konstrukcja i działanie

• Bezobsługowa konstrukcja z rewersyjnym silnikiem asynchronicznym oraz przekładnią z łącznikiem kwadratowym do klapy odcinającej.
• Dwa wbudowane wyłączniki krańcowe zatrzymują obrót podczas pracy automatycznej.
• Kąt obrotu 90° ± 1° (ustawienie fabryczne) – nie można go zmienić.
• Wbudowany element grzejny zapobiega spadkowi temperatury wewnątrz obudowy poniżej punktu rosy (ograniczenie kondensacji).
• Tryb pracy ręcznej: w wersji SQL341E100 pokrętło sterowania ręcznego jest zawsze włączone.

Sterowanie 3-stawne (kierunki)

• Y1: sygnał pozycjonujący „otwórz” (AC 230 V)
• Y2: sygnał pozycjonujący „zamknij” (AC 230 V)
• Zmiana kierunku obrotów: możliwa przez zamianę miejscami połączeń Y1 i Y2 (dotyczy SQL341E..).
• Wymóg przełączania: przerwa > 1 s pomiędzy przełączeniem kierunku ruchu.

Podwójny przełącznik pomocniczy (sygnał zwrotny)

• Styki: dwa bezpotencjałowe przełączniki pomocnicze (c1 – zwarty, c2 – rozwarty).
• Punkty przełączania: nastawiane.
• Obciążalność: 230 V AC: 3 A (rezystancyjne), 1,5 A (indukcyjne); 24 V DC: 3 A (rezystancyjne), 1,5 A (indukcyjne).
• Dokładność przełączania: ok. 1°.

Podłączenie elektryczne i okablowanie

• Zaciski siłownika: PE (uziemienie), 1 – N (neutralny), 2 – H (element grzejny), 3 – Y1 („otwórz”), 4 – Y2 („zamknij”).
• Zaciski przełączników pomocniczych: A (Q13), B (Q14), C (Q23), D (Q24).
• Dławiki kablowe: 2 × PG16, do przewodów o średnicy 10–14 mm.
• Wskazówka instalacyjna: podłączenie należy wykonać zgodnie z lokalnymi przepisami i schematami elektrycznymi.

Dane techniczne (SQL341E100)

• Zasilanie: 230 V AC ±10%, 50/60 Hz
• Pobór energii: 96 VA
• Sygnał sterujący: 2-stawny i 3-stawny
• Praca równoległa: kilka siłowników nie może być sterowanych równolegle
• Czas pozycjonowania 90° (50 Hz): 39 s
• Kąt obrotu: 90° ± 1° (fabryczny)
• Moment obrotowy: 100 Nm
• Temperatura czynnika: -30…120°C
• Stopień ochrony: IP67
• Klasa izolacji: I wg EN 60730
• Klasa izolacji silnika: H
• Materiał obudowy i pokrywy: odlew aluminiowy
• Wskaźnik: poliwęglan
• Warunki otoczenia (praca): -20…65°C, 15…100% r.h.
• Warunki otoczenia (transport): -30…65°C, <95% r.h.
• Warunki otoczenia (składowanie): -15…55°C, 0…95% r.h.
• Połączenie kołnierzowe: EN ISO 5211 F07
• Waga netto: 11 kg

Montaż i uruchomienie

• Siłownik SQL341E100 może być montowany bezpośrednio na klapach odcinających typu VFW41.. i VFL41...
• Podczas montażu klapa odcinająca musi być zamknięta, w położeniu „0%”.
• Montaż zaworu i siłownika można wykonać na obiekcie; nie są wymagane specjalne narzędzia.
• Pozycja montażu: od pionowej do poziomej.
• Podczas uruchamiania należy sprawdzić okablowanie i działanie (dotyczy także komponentów dodatkowych).
• Aby uniknąć uderzeń ciśnieniowych, przed uruchomieniem pompy klapa musi zostać ustawiona w pozycji pełnego otwarcia (ręcznie lub sygnałem pozycjonującym).

Podsumowanie

Siemens SQL341E100 to solidny siłownik obrotowy AC 230 V do klap odcinających VFW41.. i VFL41.., oferujący sterowanie 2-stawne i 3-stawne, obrót 90° oraz moment 100 Nm. Wbudowane wyłączniki krańcowe, podwójny przełącznik pomocniczy, ręczne sterowanie z wskaźnikiem położenia oraz element grzejny zapobiegający kondensacji czynią go praktycznym rozwiązaniem do automatyki HVAC w zastosowaniach odcinających i regulacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz spełnia wymagania dyrektyw UE: EMC 2014/30/UE, LVD 2014/35/UE oraz RoHS 2011/65/UE.
• Urządzenie elektryczne zasilane napięciem AC 230 V. Podłączenie elektryczne należy wykonywać wyłącznie zgodnie ze schematami producenta oraz lokalnymi przepisami.
• Urządzenie należy podłączyć do przewodu ochronnego PE. Produkt ma klasę ochronności I.
• Montaż, podłączenie, uruchomienie, kalibrację i serwis należy wykonywać wyłącznie przez wykwalifikowany personel.
• Przed rozpoczęciem prac montażowych, elektrycznych lub serwisowych należy odłączyć zasilanie urządzenia.
• Przed pracami serwisowymi na siłowniku lub zaworze należy wyłączyć pompę i zasilanie, zamknąć główne zawory odcinające w instalacji, zredukować ciśnienie w rurociągach oraz poczekać do całkowitego ostygnięcia instalacji.
• Aby uniknąć uderzeń ciśnienia w przepustnicy, przed uruchomieniem pompy zawór należy ustawić w położeniu całkowicie otwartym ręcznie lub sygnałem sterującym.
• Model SQL341E100 jest przeznaczony do pracy z napięciem AC 230 V oraz sygnałem pozycjonującym 2-punktowym i 3-punktowym. Kilku siłowników tego modelu nie wolno łączyć do pracy równoległej elektrycznie.
• Przy zmianie kierunku ruchu należy zachować przerwę przełączania dłuższą niż 1 sekunda.
• Siłownik należy montować wyłącznie na kompatybilnych przepustnicach przewidzianych przez producenta. Podczas montażu przepustnica musi być zamknięta w położeniu „0%”.
• Dopuszczalna pozycja montażu: od pionowej do poziomej. Należy zachować co najmniej 200 mm wolnej przestrzeni do montażu, podłączenia, obsługi i serwisu.
• Należy zawsze stosować podkładki zabezpieczające i dokładnie dokręcać śruby. Poluzowane śruby mogą spowodować nieprawidłowe działanie sygnalizacji położenia.
• Przewody zasilające należy prowadzić oddzielnie od przewodów sygnałowych.
• Wbudowane mechaniczne wyłączniki krańcowe mają fabrycznie ustawiony zakres obrotu 0…90° i nie mogą być zmieniane.
• W modelu SQL341E100 koło ręczne jest stale sprzęgnięte. Podczas obsługi ręcznej należy zachować ostrożność ze względu na możliwość ruchu elementów napędowych i zaworu.
• Stopień ochrony obudowy wynosi IP67. Urządzenie należy użytkować wyłącznie w warunkach środowiskowych określonych przez producenta.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi od -20°C do +65°C.
• Urządzenia nie wolno wyrzucać z odpadami komunalnymi. Należy je przekazać do odpowiedniego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego zgodnie z lokalnymi przepisami.
