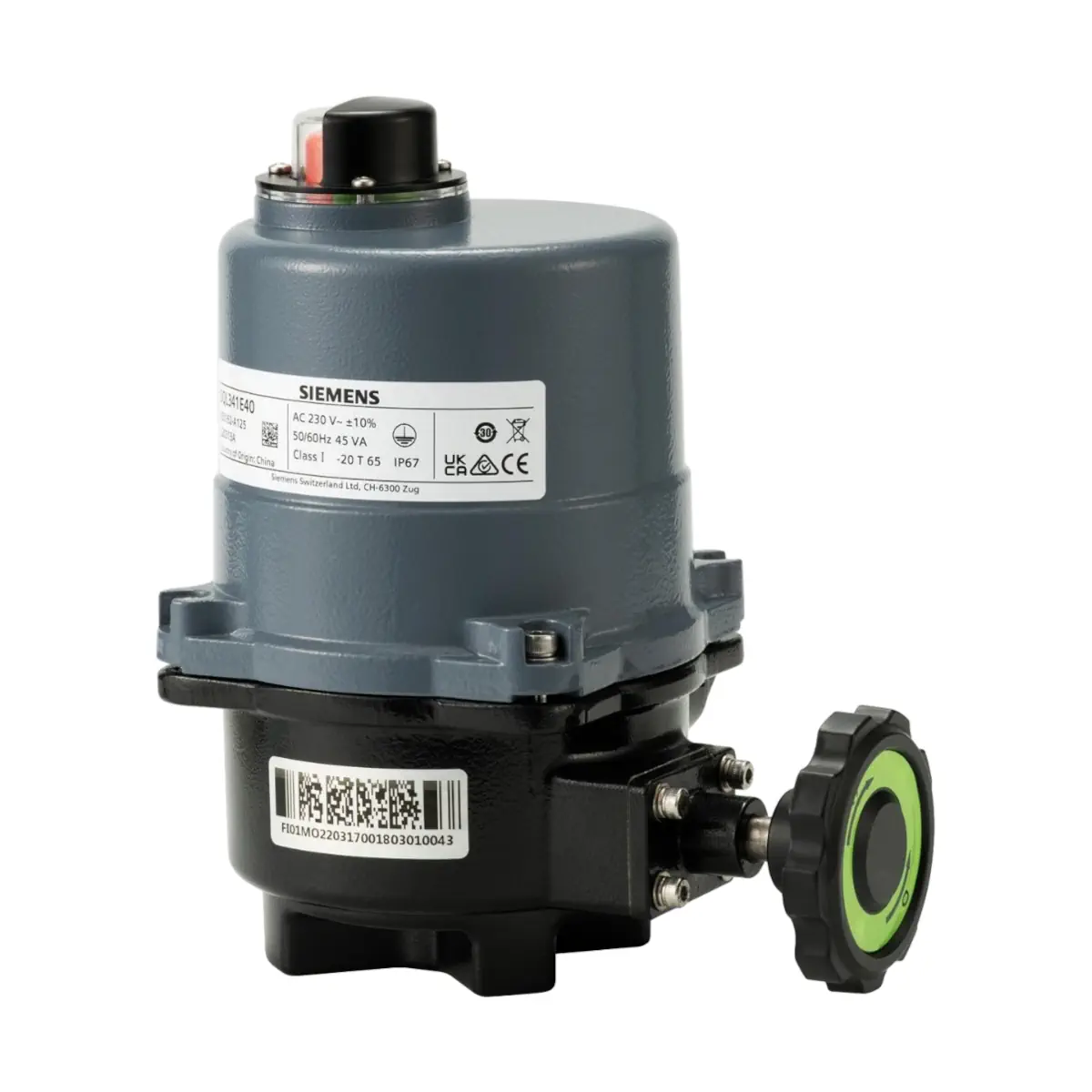

SQL341E1200 Siłownik elektromechaniczny, 1200 Nm, 2-stawny (SPDT) / 3-stawny, 230 V AC, 47 s

SQL341E1200 to elektromechaniczny siłownik obrotowy Siemens Acvatix™ do klap odcinających, przeznaczony do bezpośredniego montażu na klapach VFW41.. oraz VFL41.. stosowanych jako zawory odcinające i regulacyjne w instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC). Zasilany jest z sieci AC 230 V i sterowany sygnałem 2-stawnym / 3-stawnym. Siłownik realizuje obrót o 90°, posiada pokrętło sterowania ręcznego oraz wskaźnik położenia, a wbudowany element grzejny ogranicza ryzyko kondensacji wewnątrz obudowy.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: SQL341E1200
• Symbol magazynowy: S55162-A128
• Typ: elektromechaniczny siłownik obrotowy do klap odcinających
• Zasilanie: 230 V AC ±10%, 50/60 Hz
• Sygnał sterujący: 2-stawny i 3-stawny
• Nominalny kąt obrotu: 90° (ustawienie fabryczne)
• Dokładność kąta obrotu: 90° ± 1°
• Czas pozycjonowania (90° przy 50 Hz): 47 s
• Nominalny moment obrotowy: 1200 Nm
• Sprzężenie zwrotne położenia: podwójny przełącznik pomocniczy
• Wbudowany element grzejny: 6 W
• Stopień ochrony obudowy: IP67
• Kompatybilność kołnierzowa: EN ISO 5211, F12/F16

Zastosowanie

Siłownik SQL341E1200 przeznaczony jest do współpracy z klapami odcinającymi Siemens:

• VFW41..
• VFL41..

Siłowniki SQL341E.. mogą być montowane bezpośrednio na klapach odcinających VFW41.. i VFL41... Podczas montażu klapy odcinające muszą być zamknięte (0%).

Maksymalne dopuszczalne ciśnienie różnicowe dla niezawodnego zamknięcia (∆ps)

• VFW41.450 / VFW41.500 / VFW41.600: 300 kPa
• VFL41.450 / VFL41.500 / VFL41.600: 300 kPa

Konstrukcja i działanie

Siłownik wytwarza ruch obrotowy, który przenoszony jest na wał klapy odcinającej. Jest to urządzenie bezobsługowe, z rewersyjnym silnikiem asynchronicznym i przekładnią. Podczas pracy automatycznej obrót zatrzymują dwa wbudowane wyłączniki krańcowe. Wbudowany element grzejny zapobiega spadkowi temperatury wewnątrz obudowy poniżej punktu rosy.

Tryb ręczny

• W modelu SQL341E1200 pokrętło sterowania ręcznego jest zawsze włączone.

Kąt obrotu

• Kąt obrotu mechanicznych wyłączników krańcowych wynosi 0...90° (ustawienie fabryczne) i nie można go zmienić.

Zmiana kierunku obrotów

• Aby odwrócić kierunek obrotów, należy zamienić miejscami połączenia Y2 i Y1 (dotyczy SQL341E..).

Podłączenie elektryczne

• PE: uziemienie
• 1 (N): neutralny systemu
• 2 (H): element grzejny (w SQL341E1200 pobór mocy elementu grzejnego 6 W)
• 3 (Y1): 230 V AC, sygnał pozycjonujący „otwórz”
• 4 (Y2): 230 V AC, sygnał pozycjonujący „zamknij”

Podwójny przełącznik pomocniczy (sprzężenie zwrotne położenia)

• Parametry styków: 230 V AC: 3 A (rezystancyjne), 1,5 A (indukcyjne); 24 V DC: 3 A (rezystancyjne), 1,5 A (indukcyjne)
• Dokładność przełączania: ok. 1°
• Zaciski: A (Q13), B (Q14) – c2 (rozwarty); C (Q23), D (Q24) – c1 (zwarty)

Dane techniczne

• Napięcie robocze: 230 V AC ±10%
• Częstotliwość: 50/60 Hz
• Pobór energii: 430 VA
• Sygnał pozycjonujący: 3-stawny i 2-stawny (zalecana przerwa > 1 s pomiędzy przełączeniem kierunku ruchu)
• Praca równoległa: kilka siłowników nie może być sterowanych równolegle
• Czas pozycjonowania (90° przy 50 Hz): 47 s
• Kąt obrotu: 90° ± 1°
• Nominalny moment obrotowy: 1200 Nm
• Temperatura czynnika: -30...120°C
• Stopień ochrony: IP67 (wg IEC 60529)
• Klasa izolacji: I (wg EN 60730)
• Klasa izolacji silnika: H
• Materiały: obudowa – odlew aluminiowy; pokrywa – odlew aluminiowy; wskaźnik – poliwęglan
• Dławik kablowy: 2 × PG16 (dla przewodów o średnicy 10–14 mm)
• Warunki otoczenia (praca): -20...65°C, 15...100% r.h.
• Warunki otoczenia (transport): -30...65°C, <95% r.h.
• Warunki otoczenia (składowanie): -15...55°C, 0...95% r.h.
• Masa netto: 35 kg

Montaż i uruchomienie

• Siłownik można montować bezpośrednio na klapie odcinającej VFW41.. / VFL41..; nie są wymagane specjalne narzędzia.
• Podczas montażu klapa odcinająca musi być zamknięta (0%).
• Możliwy montaż od pozycji pionowej do poziomej.
• Podczas uruchomienia należy sprawdzić okablowanie i działanie, także elementów dodatkowych.

Podsumowanie

Siemens SQL341E1200 to wytrzymały siłownik obrotowy 230 V AC do klap odcinających VFW41.. i VFL41.., zapewniający obrót 90° w czasie 47 s i wysoki moment 1200 Nm. Wbudowany element grzejny, stopień ochrony IP67, sterowanie 2-/3-stawne oraz pokrętło ręczne i wskaźnik położenia czynią go solidnym rozwiązaniem do aplikacji HVAC, gdzie liczy się niezawodne odcinanie i regulacja przepływu.
