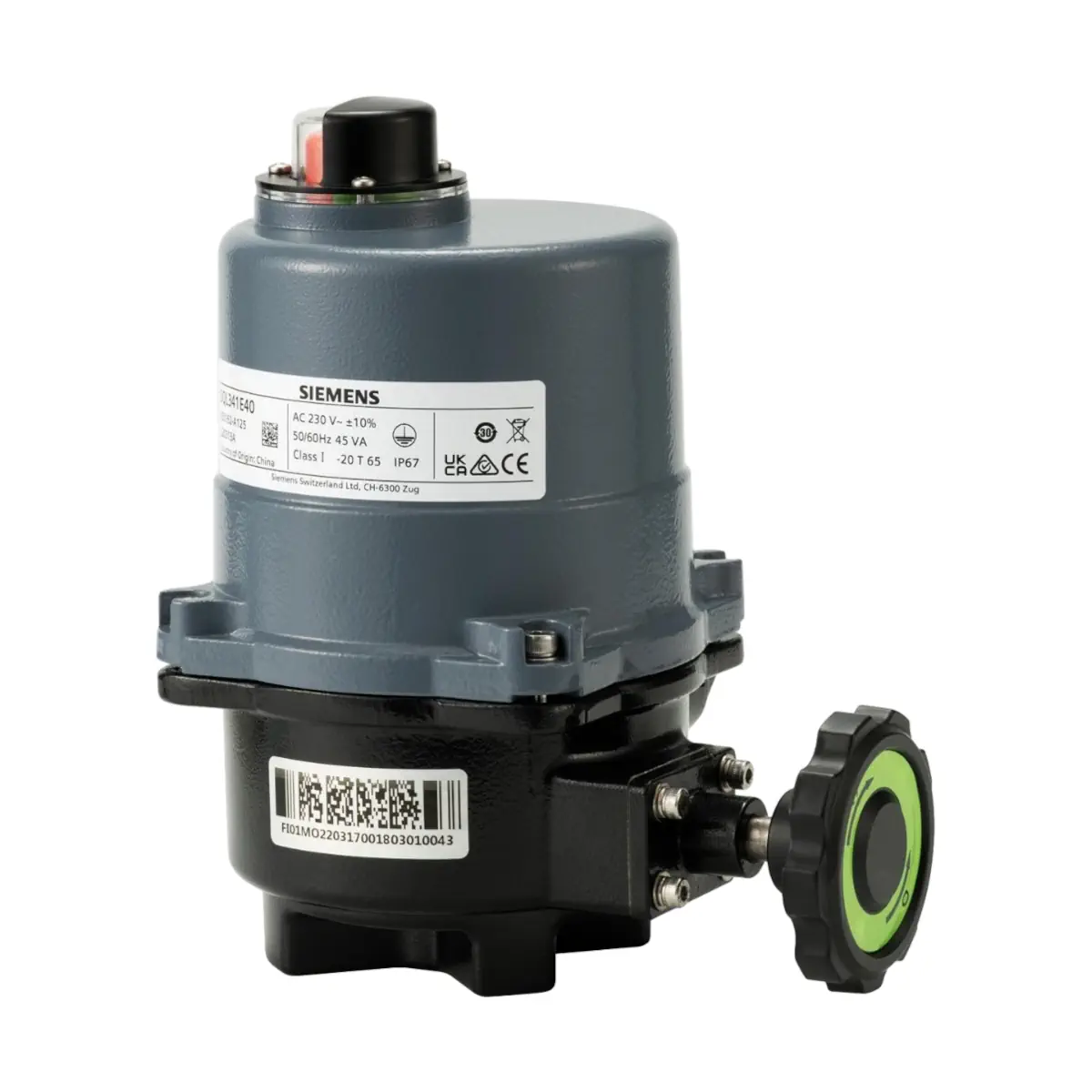

SQL341E400 Siłownik elektromechaniczny, 400 Nm, 2-stawny (SPDT) / 3-stawny, 230 V AC, 47 s

SQL341E400 to elektromechaniczny siłownik obrotowy Siemens (Acvatix™) do klap odcinających VFW41.. i VFL41.., stosowanych jako zawory odcinające i regulacyjne w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Siłownik zasilany jest napięciem AC 230 V i realizuje sterowanie włącz/wyłącz (2-stawne) oraz 3-stawne. Zapewnia nominalny kąt obrotu 90°, posiada pokrętło sterowania ręcznego ze wskaźnikiem położenia, a wbudowany element grzejny ogranicza ryzyko kondensacji wewnątrz obudowy.

Najważniejsze cechy

• Producent: Siemens
• Model: SQL341E400
• Symbol magazynowy: S55162-A127
• Typ: elektromechaniczny siłownik obrotowy do klap odcinających
• Zasilanie: 230 V AC ±10%, 50/60 Hz
• Sygnał pozycjonujący: 2-stawny i 3-stawny
• Nominalny kąt obrotu: 90° ± 1° (ustawienie fabryczne, niezmienne)
• Czas pozycjonowania 90° (50 Hz): 47 s
• Nominalny moment obrotowy: 400 Nm
• Sygnał zwrotny położenia: podwójny przełącznik pomocniczy (bezpotencjałowy)
• Ochrona obudowy: IP67
• Połączenie kołnierzowe: EN ISO 5211 F10
• Wbudowany element grzejny: 6 W (zapobieganie kondensacji)

Zastosowanie i kompatybilność

SQL341E400 przeznaczony jest do klap odcinających VFW41.. i VFL41.., wykorzystywanych jako zawory odcinające i regulacyjne w instalacjach HVAC. Siłownik może być montowany bezpośrednio na tych klapach.

Konstrukcja i działanie

• Siłownik jest bezobsługowy i wytwarza ruch obrotowy przenoszony na wał klapy odcinającej.
• Zastosowano rewersyjny silnik asynchroniczny napędzający wał poprzez przekładnię z łącznikiem kwadratowym.
• Dla wersji SQL341E400 zastosowano przekładnię ślimakową z kołem sterowania ręcznego bezpośredniego działania, bez sprzęgła (pokrętło jest zawsze włączone).
• Dwa wbudowane wyłączniki krańcowe zatrzymują obrót podczas pracy automatycznej.
• Wbudowany element grzejny ogranicza spadek temperatury wewnątrz obudowy poniżej punktu rosy.

Tryb ręczny

• W modelu SQL341E400 pokrętło sterowania ręcznego jest zawsze włączone.
• Położenie prezentowane jest na wskaźniku położenia.

Zmiana kierunku obrotów

• Aby odwrócić kierunek obrotów, należy zamienić miejscami połączenia Y2 i Y1.

Podłączenie elektryczne (zaciski)

• PE: uziemienie
• 1 (N): neutralny systemu
• 2 (H): element grzejny (moc 6 W)
• 3 (Y1): 230 V AC, sygnał pozycjonujący „otwórz”
• 4 (Y2): 230 V AC, sygnał pozycjonujący „zamknij”

Podwójny przełącznik pomocniczy (styki bezpotencjałowe)

• A (Q13): przełącznik pomocniczy c2, rozwarty
• B (Q14): przełącznik pomocniczy c2, rozwarty
• C (Q23): przełącznik pomocniczy c1, zwarty
• D (Q24): przełącznik pomocniczy c1, zwarty
• Obciążalność styków: 230 V AC: 3 A rezystancyjne, 1,5 A indukcyjne; 24 V DC: 3 A rezystancyjne, 1,5 A indukcyjne

Dane techniczne (SQL341E400)

• Napięcie robocze: 230 V AC ±10%
• Częstotliwość: 50/60 Hz
• Pobór energii: 165 VA
• Sygnał sterujący: 2-stawny i 3-stawny (zalecana przerwa > 1 s pomiędzy przełączeniem kierunku ruchu)
• Praca równoległa: kilka siłowników nie może być sterowanych równolegle
• Kąt obrotu: 90° ± 1° (fabrycznie ustawiony)
• Czas pozycjonowania 90° (50 Hz): 47 s
• Moment obrotowy: 400 Nm
• Temperatura czynnika: -30…120 °C
• Stopień ochrony: IP67 wg IEC 60529
• Klasa izolacji: I wg EN 60730
• Klasa izolacji silnika: H
• Materiał obudowy: odlew aluminiowy
• Materiał pokrywy: odlew aluminiowy
• Wskaźnik: poliwęglan

Warunki otoczenia

• Praca: -20…65 °C, 15…100% r.h.
• Transport: -30…65 °C, <95% r.h.
• Składowanie: -15…55 °C, 0…95% r.h.

Dławiki kablowe

• Wykonanie: 2 × PG16
• Zakres średnicy przewodów: 10…14 mm

Wymiary i masa

• Wymiary (mm): A 327, B 187, C 105, D 262, E 150, F 280, G 22×22, H 55, ØI 102, J 4-M10
• Masa netto: 22 kg
• Kołnierz EN ISO 5211: F10

Montaż i uruchomienie

• Siłownik można zmontować na obiekcie; nie są wymagane specjalne narzędzia.
• Podczas montażu klapa odcinająca powinna być zamknięta (0%).
• Dopuszczalne położenie montażowe: od pionowego do poziomego.
• Przed uruchomieniem pompy (pomp) klapa powinna być ustawiona w pozycji pełnego otwarcia ręcznie lub sygnałem pozycjonującym, aby ograniczyć ryzyko uderzeń ciśnieniowych.

Podsumowanie

Siemens SQL341E400 to wytrzymały siłownik obrotowy 230 V AC do klap odcinających VFW41.. i VFL41.., oferujący sterowanie 2- i 3-stawne, kąt obrotu 90° oraz moment 400 Nm. Wbudowane wyłączniki krańcowe, pokrętło sterowania ręcznego, wskaźnik położenia, wysoka szczelność IP67 oraz element grzejny 6 W czynią go praktycznym rozwiązaniem do niezawodnego odcinania i regulacji w aplikacjach HVAC.
