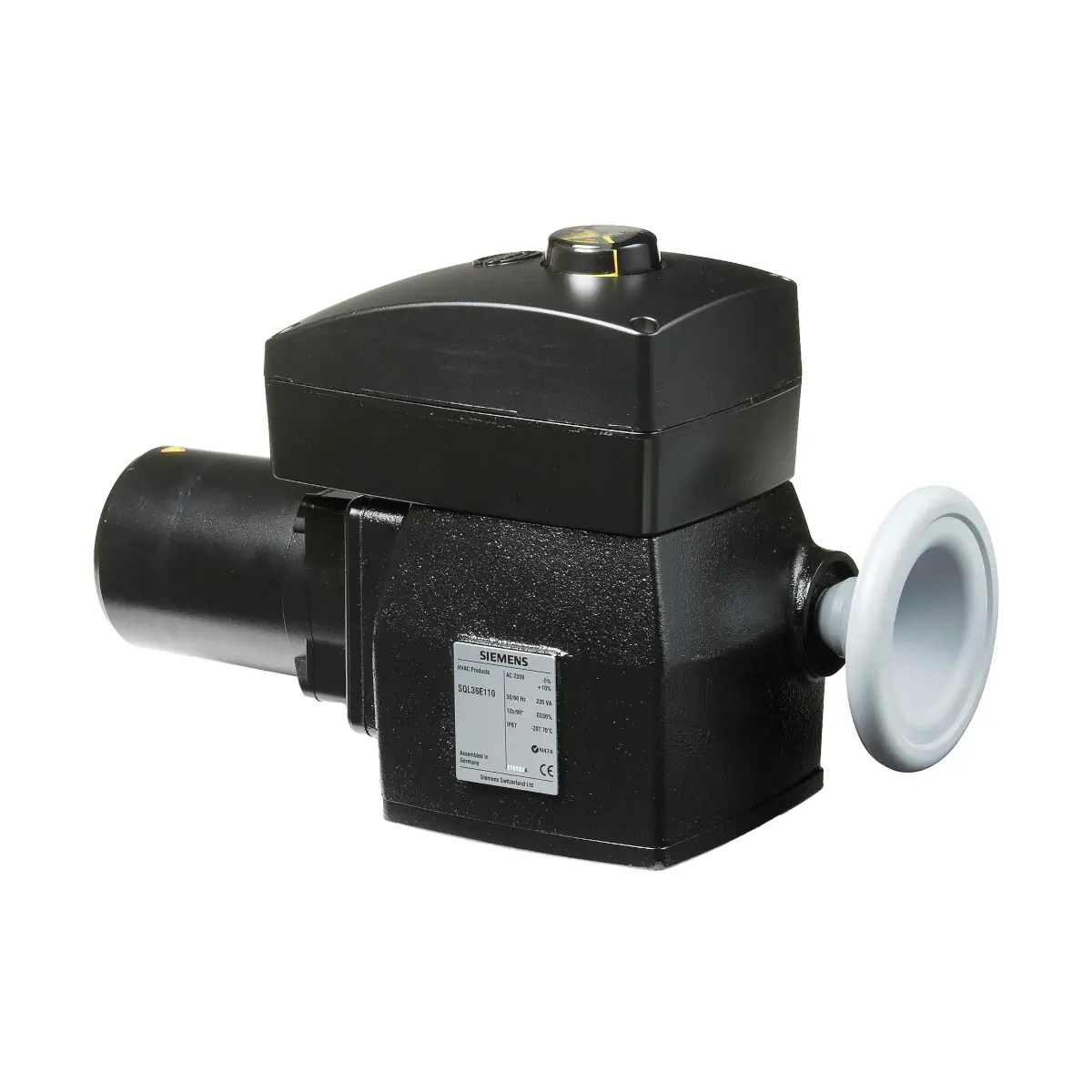

SQL36E110 Siłownik elektromechaniczny, 400 [Nm], 90°, 3-stawny, 230 [V] AC, 12 [s]

SQL36E110 to solidny siłownik elektromechaniczny serii ACVATIX™, przeznaczony do sterowania klapami odcinającymi VKF46.. oraz klapami VKF41.. stosowanymi jako zawory regulacyjne lub odcinające w instalacjach ogrzewania, wentylacji i klimatyzacji. Siłownik zasilany jest napięciem 230 V AC, sterowany sygnałem 3-stawnym, posiada nominalny kąt obrotu 90° i wysoki moment obrotowy 400 Nm, co czyni go odpowiednim do dużych klap odcinających DN 250…400. Wyposażony jest w ręczne sterowanie, wskaźnik położenia, wbudowany element grzejny zapobiegający kondensacji oraz przyłącze kołnierzowe EN ISO 5211 F10, a także umożliwia zastosowanie przełącznika pomocniczego, potencjometru i modułu regulacji czasu przebiegu.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: SQL36E110
• Typ: elektromechaniczny siłownik obrotowy do klap odcinających
• Zastosowanie: klapy odcinające VKF41.. i VKF46.. stosowane jako zawory regulacyjne lub odcinające w instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC)
• Napięcie zasilania: 230 V AC, –5…+10 %, 50/60 Hz
• Sygnał sterujący: 3-stawny (Y1 – OTWÓRZ, Y2 – ZAMKNIJ)
• Nominalny kąt obrotu: 90° ±1°
• Czas przebiegu 90° (50 Hz): 12 s (10 s przy 60 Hz)
• Regulowany czas przebiegu 90°: 60…360 s z modułem dodatkowym SEZ31.1
• Nominalny moment obrotowy: 400 Nm
• Zakres średnic klap: DN 250…400
• Przyłącze kołnierzowe: EN ISO 5211, wielkość F10
• Stopień ochrony obudowy: IP67
• Element grzejny: wbudowany, 230 V AC, 5 W – ochrona przed kondensacją pary wodnej w obudowie
• Sterowanie ręczne: pokrętło działające bezpośrednio na przekładnię
• Wskaźnik położenia: wizualny wskaźnik stopnia otwarcia klapy na obudowie siłownika
• Możliwość doposażenia: podwójny przełącznik pomocniczy ASC36, potencjometr ASZ36 (0…1000 Ω) oraz moduł dodatkowy SEZ31.1
• Przepusty kablowe: 2 × M20
• Masa: ok. 14 kg
• Dopuszczalna temperatura czynnika w klapie: do 120 °C

Zastosowanie

Siłownik SQL36E110 przeznaczony jest do sterowania klapami odcinającymi w średnich i dużych instalacjach HVAC, w których wymagane jest niezawodne odcinanie lub regulacja przepływu czynnika w przewodach o dużej średnicy. Stosuje się go do:

• klap odcinających VKF46.. – montaż bezpośredni na kołnierzu klapy,
• klap VKF41.. wykorzystywanych jako zawory regulacyjne lub odcinające,
• instalacji ogrzewania, wentylacji i klimatyzacji, gdzie wymagana jest praca przy temperaturze czynnika do 120 °C.

Wersja SQL36E110 jest przeznaczona dla klap o średnicach nominalnych DN 250…400, typowych dla dużych przewodów instalacyjnych w obiektach przemysłowych, komercyjnych i użyteczności publicznej.

Funkcje i działanie

Sterowanie 3-stawne

• Siłownik współpracuje z regulatorem wysyłającym sygnał 3-stawny (trójpunktowy).
• Podanie napięcia 230 V AC na zacisk Y1 wywołuje ruch w kierunku otwierania klapy (OTWÓRZ).
• Podanie napięcia 230 V AC na zacisk Y2 powoduje ruch w kierunku zamykania klapy (ZAMKNIJ).
• Kierunek obrotu siłownika przy otwieraniu jest przeciwny do kierunku ruchu wskazówek zegara.
• Zakres obrotu jest fabrycznie ograniczony do 90° przez dwa wbudowane wyłączniki krańcowe (położenia krańcowe są nienastawialne).

Napęd i przekładnia

• Napęd stanowi rewersyjny silnik asynchroniczny, przystosowany do pracy z zasilaniem 230 V AC.
• Moment obrotowy przenoszony jest przez przekładnię o zębach prostych oraz samohamowną przekładnię ślimakową na wał główny siłownika z gniazdem do mocowania czworokątnego trzpienia klapy odcinającej.
• Wbudowany wyłącznik termiczny zabezpiecza napęd przed przegrzaniem.
• Samohamowna przekładnia utrzymuje położenie klapy nawet przy braku sygnału sterującego.

Sterowanie ręczne i wskaźnik położenia

• Pokrętło sterowania ręcznego zamocowane jest bezpośrednio na wałku ślimaka, co pozwala na szybkie ręczne ustawienie położenia klapy.
• W siłownikach serii SQL36E.. nie jest możliwe mechaniczne wysprzęglenie pokrętła sterowania ręcznego – działa ono bezpośrednio na mechanizm napędowy.
• Na obudowie umieszczony jest wskaźnik położenia, umożliwiający odczyt stopnia otwarcia klapy bez konieczności dodatkowych przyrządów.

Element grzejny i praca w trudnych warunkach

• Siłownik wyposażony jest we wbudowany element grzejny o parametrach 230 V AC / 5 W, który zapobiega spadkowi temperatury wewnątrz obudowy poniżej punktu rosy.
• W instalacjach o niestabilnych temperaturach otoczenia element grzejny należy podłączyć, aby uniknąć kondensacji pary wodnej wewnątrz obudowy.
• Obudowa o stopniu ochrony IP67 zapewnia wysoką odporność na kurz i wilgoć, umożliwiając stosowanie siłownika w wymagających warunkach środowiskowych.

Wyposażenie dodatkowe

• ASC36 – podwójny przełącznik pomocniczy
  • dwa bezpotencjałowe przełączniki pomocnicze (styk normalnie zamknięty, normalnie otwarty i wspólny),
  • obciążalność styków: 250 V AC, 3 A (obciążenie rezystancyjne) / 1,5 A (indukcyjne),
  • histereza przełączania ok. 1°.
• ASZ36 – potencjometr sprzężenia zwrotnego
  • zakres 0…1000 Ω,
  • zmiana rezystancji 0…1000 Ω odpowiada zakresowi obrotu 0…90° siłownika.
• SEZ31.1 – moduł regulacji czasu przebiegu
  • przeznaczony m.in. do siłowników SQL36E110,
  • umożliwia wydłużenie czasu przebiegu 90° do zakresu 60…360 s (przy 50 Hz),
  • działa impulsowo: przy każdym impulsie wał wyjściowy siłownika obraca się o ok. 2°, a regulacja współczynnika wypełnienia sygnału pozwala na płynną zmianę całkowitego czasu obrotu.

Podłączenie elektryczne

• Połączenie elektryczne należy wykonać zgodnie z lokalnymi przepisami oraz schematami połączeń producenta.
• Podstawowe zaciski sterujące siłownika:
  • Y1 – sygnał sterujący OTWÓRZ (AC 230 V),
  • Y2 – sygnał sterujący ZAMKNIJ (AC 230 V),
  • N – przewód neutralny systemowy.
• Wewnętrzne wyłączniki krańcowe:
  • S1 – wyłącznik krańcowy położenia ZAMKNIĘTE,
  • S2 – wyłącznik krańcowy położenia OTWARTE.
• Dla wyposażenia dodatkowego dostępne są zaciski dla:
  • przełącznika pomocniczego ASC36,
  • potencjometru ASZ36 (0…1000 Ω),
  • modułu SEZ31.1.
• Zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D wg EN 60898.
• Przewody doprowadza się do siłownika poprzez 2 przepusty kablowe M20.
• Dla modelu SQL36E110 dopuszczalna jest równoległa praca kilku siłowników z jednego wyjścia regulatora.

Dane techniczne

• Napięcie zasilania: 230 V AC, –5…+10 %
• Częstotliwość: 50 / 60 Hz
• Pobór mocy: 235 VA (przy napięciu nominalnym, 20 °C i nominalnym czasie przebiegu)
• Sygnał sterujący: 3-stawny
• Czas przebiegu 90°: 12 s (50 Hz), 10 s (60 Hz); z modułem SEZ31.1 – 60…360 s (50 Hz)
• Nominalny kąt obrotu: 90° ±1° (nastawa fabryczna)
• Nominalny moment obrotowy: 400 Nm
• Wyłączniki krańcowe: położenie OTWARTE i ZAMKNIĘTE, obciążalność styków 250 V AC, 3 A (obciążenie rezystancyjne) / 1,5 A (indukcyjne), histereza przełączania ok. 1°
• Element grzejny: 230 V AC, 5 W
• Dopuszczalna temperatura czynnika w klapie: do 120 °C
• Stopień ochrony obudowy: IP67 wg IEC 60529
• Przyłącze kołnierzowe siłownika: EN ISO 5211, wielkość F10
• Przepusty kablowe: 2 × M20
• Masa: ok. 14 kg
• Materiały: dolna część obudowy i uchwyt trzpienia klapy – odlew ciśnieniowy z aluminium; pokrywa – odlew ciśnieniowy z aluminium
• Warunki otoczenia – praca: temperatura –20…+70 °C, wilgotność 15…100 % r.h., klasa 4K2 wg EN 60721-3-4
• Warunki otoczenia – transport: temperatura –30…+65 °C, wilgotność < 95 % r.h., klasa 2K3 wg EN 60721-3-2
• Warunki otoczenia – składowanie: temperatura –15…+55 °C, wilgotność 0…95 % r.h., klasa 1K3 wg EN 60721-3-1
• Normy i zatwierdzenia: EN 61010-1 (automatyczne regulatory elektryczne); zgodność UE (CE); zgodność elektromagnetyczna dla środowiska mieszkalnego, handlowego, przemysłu lekkiego i przemysłowego; zgodność środowiskowa (w tym z RoHS) potwierdzona deklaracją producenta.

Montaż i uruchomienie

• Siłownik SQL36E110 montowany jest bezpośrednio na klapach odcinających Siemens serii VKF46..; klapa odcinająca i siłownik dostarczane są w osobnych opakowaniach.
• Podczas instalacji klapa odcinająca powinna być ustawiona w położeniu zamkniętym.
• Położenie montażowe siłownika jest dowolne, przy zachowaniu minimalnych odległości od ścian i stropów:
  • co najmniej 100 mm od ściany,
  • co najmniej 200 mm od stropu,
  aby zapewnić miejsce na montaż, wykonanie połączeń oraz prace serwisowe.
• W przypadku niestabilnych temperatur otoczenia należy podłączyć wbudowany element grzejny, który zapobiega kondensacji pary wodnej w obudowie siłownika.
• Przed uruchomieniem pomp w instalacji z klapą VKF46.. klapę należy ustawić w położeniu całkowitego otwarcia (ręcznie lub sygnałem sterującym Y1), aby uniknąć gwałtownych skoków ciśnienia na klapie.
• Regulacja przepływu odbywa się poprzez sterowanie siłownikiem (sygnały Y1/Y2) lub obracanie pokrętła sterowania ręcznego.
• Przy zastosowaniu modułu SEZ31.1 należy ustawić wymagany czas przebiegu 90° w zakresie 60…360 s.
• Siłowniki serii SQL36E.. przeznaczone są do statycznego obciążenia w instalacji hydraulicznej; obciążenia spowodowane drganiami instalacji nie są uwzględnione.
• Podczas uruchomienia należy skontrolować poprawność okablowania oraz działanie siłownika i wszystkich zastosowanych elementów dodatkowych (ASC36, ASZ36, SEZ31.1).

Konserwacja i eksploatacja

• Siłownik SQL36E110 oraz współpracujące z nim klapy odcinające nie wymagają okresowej obsługi ani specjalnej konserwacji.
• Przed przystąpieniem do jakichkolwiek prac serwisowych przy klapie odcinającej lub siłowniku należy:
  • wyłączyć pompę i odłączyć napięcie zasilania,
  • zamknąć zawory odcinające w instalacji,
  • upuścić ciśnienie z instalacji i odczekać, aż ostygnie.
• W razie potrzeby można odłączyć przewody elektryczne; ponowne uruchomienie klapy odcinającej jest możliwe po prawidłowym ponownym zamontowaniu siłownika.
• Urządzenie po zakończeniu eksploatacji należy utylizować jako zużyty sprzęt elektryczny, zgodnie z obowiązującymi przepisami, bez wyrzucania wraz z odpadami komunalnymi.
• Podane dane techniczne oraz warunki gwarancji obowiązują przy stosowaniu siłownika z klapami odcinającymi Siemens wymienionymi w dokumentacji (w szczególności serii VKF41.. i VKF46..); stosowanie klap innych producentów powoduje utratę gwarancji.

Podsumowanie

Siemens SQL36E110 to wytrzymały siłownik elektromechaniczny serii ACVATIX™ o momencie 400 Nm i nominalnym kącie obrotu 90°, przeznaczony do dużych klap odcinających DN 250…400 w instalacjach HVAC. Zasilanie 230 V AC, sterowanie 3-stawne, ręczne przestawianie, wbudowany element grzejny, obudowa o stopniu ochrony IP67 oraz możliwość doposażenia w przełącznik pomocniczy, potencjometr i moduł regulacji czasu przebiegu sprawiają, że jest to kompletne i niezawodne rozwiązanie do precyzyjnego sterowania klapami odcinającymi w wymagających warunkach eksploatacji.
