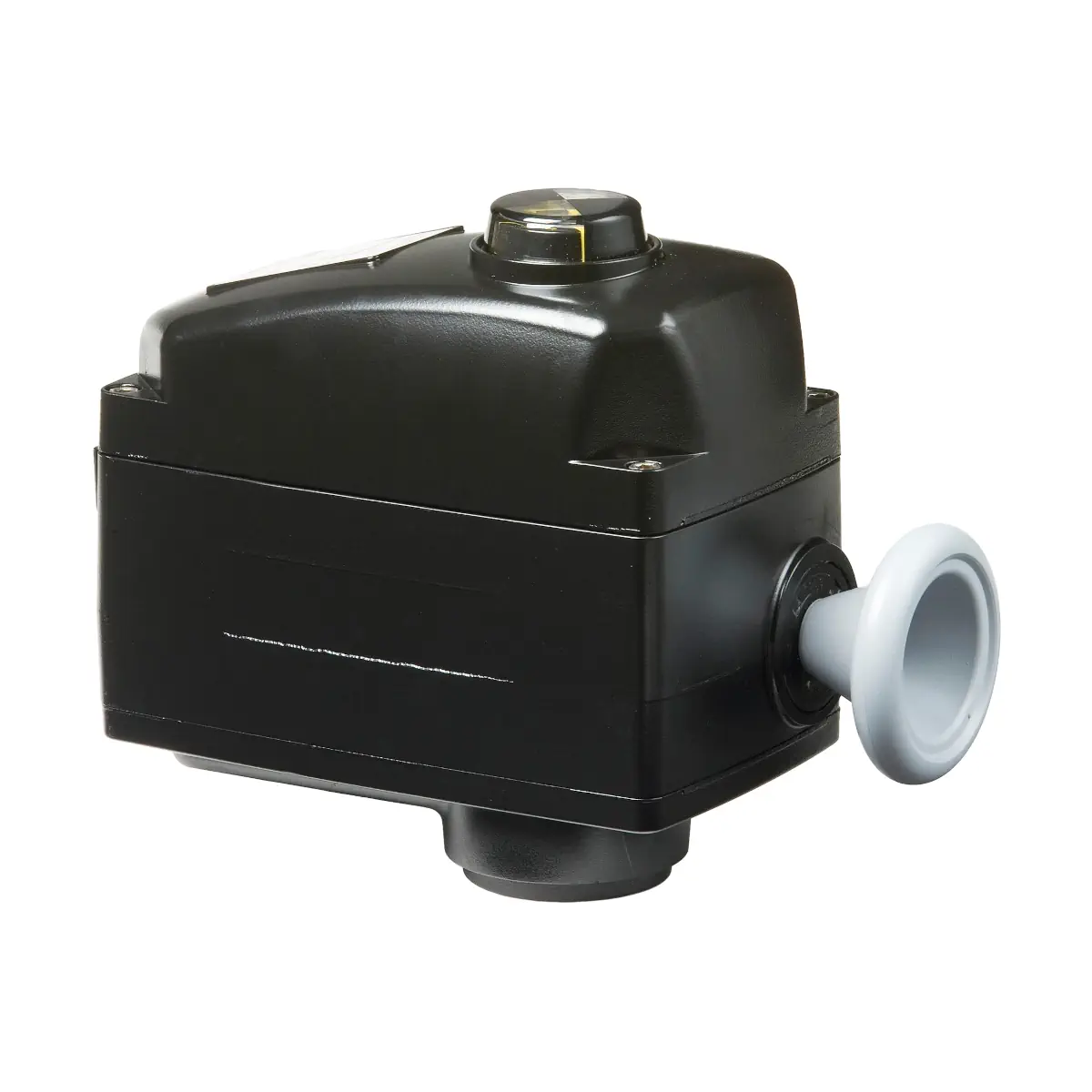

SQL36E50F04 Siłownik elektromechaniczny, 40 [Nm], 90°, 3-stawny, 230 [V] AC, 25 [s]

SQL36E50F04 to elektromechaniczny siłownik klap odcinających z serii ACVATIX firmy Siemens, przeznaczony do bezpośredniego montażu na klapach odcinających VKF46.. w instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC). Zasilany napięciem 230 V AC i sterowany sygnałem 3‑stawnym, generuje moment obrotowy 40 Nm przy nominalnym kącie obrotu 90°. Siłownik posiada wbudowany element grzejny zapobiegający kondensacji, wskaznik położenia oraz ręczne pokrętło nastawcze, a jego obudowa o stopniu ochrony IP67 umożliwia pracę w wymagających warunkach środowiskowych.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: SQL36E50F04
• Typ urządzenia: siłownik elektromechaniczny do klap odcinających
• Zastosowanie: sterowanie klapami odcinającymi VKF46.. stosowanymi jako zawory regulacyjne lub odcinające w instalacjach ogrzewania, wentylacji i klimatyzacji
• Napięcie zasilania: 230 V AC, −5…+10 %, 50/60 Hz
• Sygnał sterujący: 3‑stawny (OTWÓRZ / ZAMKNIJ / STOP)
• Nominalny kąt obrotu: 90° ±1° (fabryczna nastawa, niezmienialna)
• Czas przebiegu 90°: ok. 25 s przy 50 Hz, ok. 20 s przy 60 Hz
• Moment obrotowy: 40 Nm
• Przyłącze mechaniczne: kołnierz EN ISO 5211, rozmiar F04, gniazdo czworokątne 11 mm
• Zakres średnic klap: DN 40…65 (VKF46.., montaż bezpośredni)
• Stopień ochrony obudowy: IP67 wg IEC 60529
• Element grzejny: wbudowany, 230 V AC, 5 W – ochrona przed kondensacją pary wodnej
• Wskaźnik położenia: mechaniczny wskaźnik kąta otwarcia klapy
• Sterowanie ręczne: pokrętło sterowania ręcznego o działaniu bezpośrednim
• Możliwość rozbudowy: opcjonalny podwójny przełącznik pomocniczy ASC36 oraz potencjometr sprzężenia zwrotnego ASZ36 (0…1000 Ω)
• Praca równoległa: niemożliwa (każdy siłownik wymaga oddzielnego wyjścia sterującego)
• Obudowa: dolna część i uchwyt trzpienia z odlewu ciśnieniowego aluminium, pokrywa aluminiowa
• Masa: ok. 4,5 kg

Zastosowanie

Siłownik SQL36E50F04 przeznaczony jest do sterowania klapami odcinającymi VKF46.. w zakresie DN 40…65, stosowanymi jako zawory regulacyjne lub odcinające w instalacjach:

• ogrzewania wodnego,
• wentylacji nawiewno–wywiewnej,
• klimatyzacji i chłodzenia.

Cała seria SQL36E.. jest przewidziana do współpracy z klapami VKF41.. i VKF46.., przy czym model SQL36E50F04 montowany jest bezpośrednio na odpowiednich klapach VKF46.. za pomocą kołnierza EN ISO 5211 F04.

Funkcje i działanie

Sterowanie 3‑stawne

• Siłownik otrzymuje sygnały 3‑stawne z regulatora (styków wyjściowych).
• Przy sygnale OTWÓRZ (Y1): wał siłownika obraca się w kierunku przeciwnym do ruchu wskazówek zegara, otwierając klapę odcinającą.
• Przy sygnale ZAMKNIJ (Y2): wał obraca się w kierunku ruchu wskazówek zegara, zamykając klapę.
• Przy braku napięcia na Y1 i Y2: siłownik zatrzymuje się i utrzymuje aktualne położenie (przekładnia samohamowna).
• Wbudowane wyłączniki krańcowe automatycznie ograniczają kąt obrotu do 90° w pozycjach „całkowicie otwarta” i „całkowicie zamknięta”.
• Kąt obrotu dla wyłączników krańcowych jest nastawiony fabrycznie i nie może być zmieniany.
• Odwrócenie kierunku otwierania można uzyskać przez zamianę połączeń sygnałów sterujących Y1 / Y2.

Budowa mechaniczna

• Bezobsługowy, rewersyjny silnik asynchroniczny napędza wał siłownika poprzez przekładnię o zębach prostych i samohamowną przekładnię ślimakową.
• Wał główny posiada gniazdo czworokątne 11 mm do bezpośredniego zamocowania trzpienia klapy odcinającej.
• Na wałku przekładni ślimakowej zamontowane jest pokrętło sterowania ręcznego o działaniu bezpośrednim – obrót pokrętła powoduje obrót wału siłownika.
• W siłowniku nie ma mechanicznego wysprzęglenia pokrętła; sterowanie ręczne odbywa się poprzez tę samą przekładnię co praca automatyczna.
• Na obudowie znajduje się mechaniczny wskaźnik położenia, umożliwiający odczyt kąta otwarcia klapy bez dodatkowych przyrządów.

Element grzejny i warunki środowiskowe

• Wbudowany element grzejny 230 V AC, 5 W zapobiega spadkowi temperatury wewnątrz obudowy poniżej punktu rosy, minimalizując ryzyko kondensacji.
• Przewidziany do pracy w szerokim zakresie temperatur otoczenia od −20 do +70 °C oraz wilgotności 15…100% r.h. (klasa środowiskowa 4K2 wg EN 60721‑3‑4).
• Dopuszczalna temperatura czynnika w podłączonej klapie odcinającej wynosi do 120 °C.
• Obudowa o stopniu ochrony IP67 zapewnia wysoką odporność na wnikanie pyłu i wody, co umożliwia zastosowanie w trudnych warunkach eksploatacji.

Funkcje dodatkowe z wyposażeniem opcjonalnym

• ASC36 – podwójny przełącznik pomocniczy:
  • dwa bezpotencjałowe styki przełączne (SPDT) do sygnalizacji wybranych położeń klapy (np. pozycja bezpieczeństwa, sygnał do systemu BMS),
  • obciążalność styków: 250 V AC, 3 A (obciążenie rezystancyjne), 1,5 A (indukcyjne),
  • histereza przełączania ok. 1°,
  • punkty przełączania można nastawiać w całym zakresie 0…90°.
• ASZ36 – potencjometr 1000 Ω:
  • zmiana rezystancji 0…1000 Ω odpowiada zmianie kąta obrotu 0…90°,
  • umożliwia podanie analogowego sygnału sprzężenia zwrotnego położenia klapy do regulatora lub systemu nadzoru.

Podłączenie elektryczne i okablowanie

• Zasilanie siłownika: 230 V AC, wspólne dla silnika i wbudowanego elementu grzejnego.
• Sygnały sterujące:
  • Y1 – OTWÓRZ (230 V AC względem N),
  • Y2 – ZAMKNIJ (230 V AC względem N),
  • N – przewód neutralny systemu.
• Siłownik sterowany jest z odpowiedniego regulatora wyposażonego w styki wyjściowe 3‑stawne (Q1, Q2), zgodnie ze schematem połączeń producenta.
• Praca równoległa kilku siłowników SQL36E50.. jest niedopuszczalna – każdy siłownik wymaga odrębnego wyjścia sterującego.
• Zewnętrzne zabezpieczenie linii zasilającej:
  • bezpiecznik zwłoczny maks. 10 A lub,
  • wyłącznik nadprądowy maks. 13 A, charakterystyka B, C lub D wg EN 60898.
• Obudowa posiada 2 przepusty kablowe M20 umożliwiające wygodne wprowadzenie przewodów zasilających i sygnałowych (w tym przewodów do ASC36 / ASZ36).
• Podłączenie elektryczne należy wykonać zgodnie z lokalnymi przepisami oraz schematami producenta.

Dane techniczne

• Model: SQL36E50F04
• Zasilanie: 230 V AC, −5…+10 %, 50/60 Hz
• Pobór mocy: ok. 35 VA (przy napięciu nominalnym, 20 °C i nominalnym czasie przebiegu)
• Sygnał sterujący: 3‑stawny
• Czas przebiegu 90°: 25 s (50 Hz), 20 s (60 Hz)
• Kąt obrotu: 90° ±1° (fabryczna nastawa, niezmienialna)
• Moment obrotowy: 40 Nm
• Wyłączniki krańcowe:
  • pozycje krańcowe: stałe, nienastawialne (OTWARTA / ZAMKNIĘTA),
  • obciążalność styków: 250 V AC, 3 A (obciążenie rezystancyjne), 1,5 A (indukcyjne),
  • histereza przełączania ok. 1°.
• Element grzejny: 230 V AC, 5 W
• Dopuszczalna temperatura czynnika: do 120 °C (w klapie odcinającej)
• Stopień ochrony: IP67 wg IEC 60529
• Norma wyrobu: EN 61010‑1
• Zgodność: oznakowanie CE, zgodność elektromagnetyczna dla środowiska mieszkalnego, handlowego, przemysłu lekkiego i przemysłowego
• Kołnierz: EN ISO 5211, rozmiar F04
• Gniazdo wału klapy: czworokąt 11 mm
• Przepusty kablowe: 2 × M20
• Masa: ok. 4,5 kg
• Dolna część obudowy i uchwyt trzpienia: odlew ciśnieniowy z aluminium
• Pokrywa: odlew ciśnieniowy z aluminium
• Warunki pracy (otoczenie): −20…+70 °C, 15…100 % r.h. (klasa 4K2 wg EN 60721‑3‑4)
• Transport: −30…+65 °C, < 95 % r.h. (klasa 2K3 wg EN 60721‑3‑2)
• Składowanie: −15…+55 °C, 0…95 % r.h. (klasa 1K3 wg EN 60721‑3‑1)

Wymiary i montaż

• Zakres średnic klap: DN 40…65
• Wymiary siłownika (SQL36E50F04):
  • długość całkowita (L): ok. 259 mm,
  • wysokość (H): ok. 42 mm (nad kołnierzem),
  • szerokość (B): ok. 73 mm,
  • średnica kołnierza (G): ok. Ø 80 mm.
• Gniazdo trzpienia klapy: czworokąt 11 mm (wymiar X), głębokość osadzenia dostosowana do klap VKF46.. DN 40…65.
• Montaż: bezpośrednio na klapie odcinającej VKF46.. – bez konieczności stosowania dodatkowych łączników.
• Podczas montażu klapa odcinająca powinna być zamknięta.
• Nie są wymagane żadne specjalne narzędzia do montażu siłownika na klapie.
• Położenie montażowe: dowolne (zgodnie z rysunkiem producenta).
• Minimalne odległości montażowe: co najmniej 100 mm od ściany lub stropu z boków oraz 200 mm od góry, zapewniające miejsce na montaż, podłączenia i serwis.
• W przypadku niestabilnych temperatur otoczenia zalecane jest podłączenie wbudowanego elementu grzejnego.

Eksploatacja i konserwacja

• Siłownik i klapa odcinająca są bezobsługowe – nie wymagają okresowej regulacji ani smarowania.
• Przed wykonywaniem prac serwisowych należy:
  • wyłączyć pompę i napięcie zasilania,
  • zamknąć zawory odcinające w instalacji,
  • upuścić ciśnienie i odczekać na ostygnięcie czynnika,
  • w razie potrzeby odłączyć przewody elektryczne.
• Ponowne uruchomienie możliwe jest po prawidłowym zamontowaniu siłownika na klapie i podłączeniu zasilania.

Podsumowanie

Siemens SQL36E50F04 to solidny siłownik elektromechaniczny 230 V AC do klap odcinających VKF46.. DN 40…65, oferujący 40 Nm momentu obrotowego i 90° kąt obrotu z czasem przebiegu 25 s. Wysoki stopień ochrony IP67, wbudowany element grzejny, mechaniczny wskaźnik położenia oraz możliwość sterowania ręcznego zapewniają niezawodną pracę w wymagających aplikacjach HVAC. Opcjonalne moduły ASC36 (podwójny przełącznik pomocniczy) i ASZ36 (potencjometr 0…1000 Ω) umożliwiają realizację dodatkowych funkcji i sprzężenia zwrotnego położenia, dzięki czemu SQL36E50F04 stanowi kompletne rozwiązanie do sterowania klapami odcinającymi w nowoczesnych instalacjach budynkowych.
