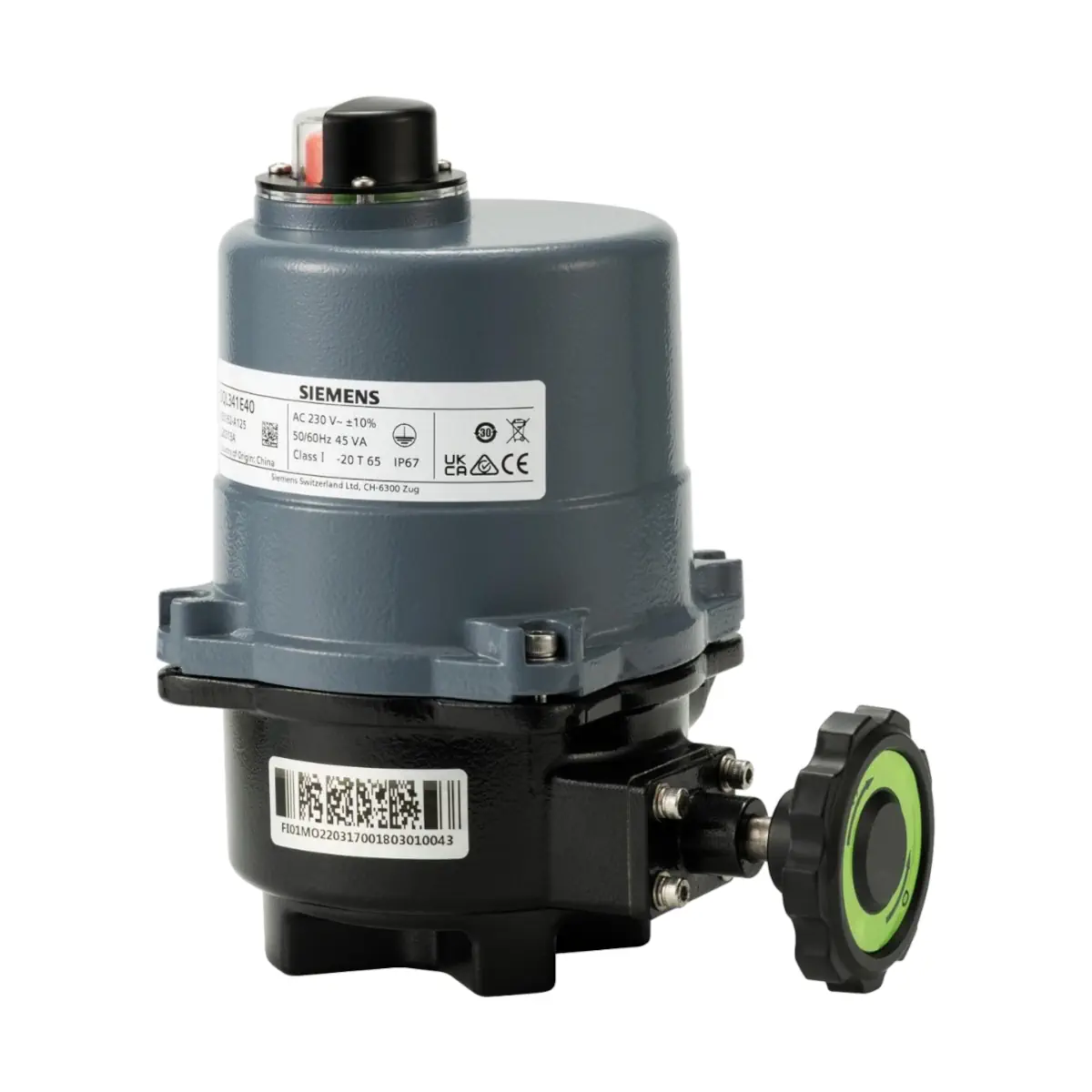

SQL361E25 Siłownik elektromechaniczny, 25 Nm, 0..10 V DC / 4..20 mA, 230 V AC, 17 s

SQL361E25 to elektromechaniczny siłownik obrotowy z rodziny Siemens Acvatix™, przeznaczony do bezpośredniego montażu na klapach odcinających VFW41.. i VFL41.. stosowanych jako zawory odcinające i regulacyjne w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Siłownik zasilany jest napięciem AC 230 V i sterowany sygnałem analogowym 0...10 V DC lub 4...20 mA (wybór przełącznikiem DIP), realizując obrót o nominalnym kącie 90°.

Najważniejsze cechy

• Producent: Siemens
• Model: SQL361E25
• Typ: elektromechaniczny siłownik obrotowy do klap odcinających
• Zasilanie: AC 230 V ±10%, 50/60 Hz
• Sygnał sterujący (pozycjonujący): 0...10 V DC / 4...20 mA (±2,5%, wybierane przełącznikiem DIP)
• Czas pozycjonowania 90° (50 Hz): 17 s
• Nominalny kąt obrotu: 90° ±1° (ustawienie fabryczne, bez możliwości zmiany)
• Nominalny moment obrotowy: 25 Nm
• Pokrętło sterowania ręcznego oraz wskaźnik położenia
• Wbudowany element grzejny zapobiegający kondensacji (pobór mocy: 3 W)
• Stopień ochrony obudowy: IP67
• Kompatybilność kołnierzowa: EN ISO 5211, F04 (podwójny kwadrat)

Zastosowanie i kompatybilność

SQL361E25 przeznaczony jest do klap odcinających VFW41.. i VFL41... Siłownik może być montowany bezpośrednio na klapach. Podczas montażu klapa odcinająca powinna być zamknięta, w położeniu „0%”.

Wg zestawienia urządzeń współpracujących, wariant SQL361E25 jest przewidziany do pracy z klapami:

• VFW41.40, VFW41.50, VFW41.65
• VFL41.40, VFL41.50, VFL41.65

Funkcje i działanie

Sterowanie analogowe

• Siłownik przyjmuje sygnał pozycjonujący 0...10 V DC lub 4...20 mA (wybór przełącznikiem DIP).
• Praca równoległa: możliwa jest praca kilku siłowników równolegle, ale tylko dla sygnału sterującego 0...10 V DC.
• Sygnał zwrotny położenia: dostępny jako 0...10 V DC lub 4...20 mA (wybierany).

Wyłączniki krańcowe, praca ręczna i ochrona przed kondensacją

• Dwa wbudowane wyłączniki krańcowe zatrzymują obrót podczas pracy automatycznej.
• Tryb ręczny: pokrętło ręczne włącza się poprzez jego wciśnięcie; aktualne położenie wskazuje wskaźnik położenia.
• Wbudowany element grzejny ogranicza ryzyko kondensacji (zapobiega spadkowi temperatury wewnątrz obudowy poniżej punktu rosy).

Podłączenie elektryczne i okablowanie

• Zaciski zasilania: PE (uziemienie ochronne), 1 (N) neutralny, 2 (L) potencjał systemu 230 V AC.
• Wejście sterujące: 3 (Y) – 0...10 V DC / 4...20 mA.
• Masa/neutralny pomiarowy: 4 (M) i 6 (M).
• Wyjście sygnału zwrotnego położenia: 5 (U) – 0...10 V DC / 4...20 mA.
• Uwaga instalacyjna: masa sygnałowa 4 (M) i 6 (M) jest połączona wewnątrz siłownika; nie łączyć tych zacisków po stronie regulatora, aby uniknąć pętli uziemienia.
• Dławiki kablowe: 2 × PG13.5 (dla przewodów o średnicy 6–12 mm).

Dane techniczne

• Napięcie robocze: 230 V AC ±10%
• Częstotliwość: 50/60 Hz
• Pobór energii: 53 VA
• Kąt obrotu: 90° ±1° (fabryczny)
• Czas pozycjonowania 90° (50 Hz): 17 s
• Moment obrotowy: 25 Nm
• Temperatura czynnika: -30...120°C
• Warunki otoczenia – praca: -20...65°C, 15...100% r.h.
• Warunki otoczenia – transport: -30...65°C, <95% r.h.
• Warunki otoczenia – składowanie: -15...55°C, 0...95% r.h.
• Stopień ochrony: IP67 (wg IEC 60529)
• Klasa izolacji: I (wg EN 60730)
• Klasa izolacji silnika: H
• Materiał obudowy: odlew aluminiowy
• Materiał pokrywy: odlew aluminiowy
• Materiał wskaźnika: poliwęglan

Montaż i wymiary

• Połączenie kołnierzowe: EN ISO 5211 F04 (podwójny kwadrat)
• Łącznik (kwadrat): 11 × 11 mm
• Wymiary (mm): A = 212, B = 145, C = 114, D = 171
• Otwory mocujące: 4 × M5
• Masa: 3,8 kg
• Pozycja montażu: od pozycji pionowej do poziomej

Podsumowanie

Siemens SQL361E25 to solidny siłownik obrotowy 25 Nm do klap odcinających VFW41.. i VFL41.., z analogowym sterowaniem 0...10 V DC / 4...20 mA, sygnałem zwrotnym położenia oraz klasą szczelności IP67. Pokrętło sterowania ręcznego, wskaźnik położenia i wbudowany element grzejny wspierają bezpieczną, stabilną pracę w aplikacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE dotyczącymi kompatybilności elektromagnetycznej i bezpieczeństwa elektrycznego).
• Produkt spełnia wymagania dyrektywy RoHS.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Siłownik jest urządzeniem elektrycznym zasilanym napięciem AC 230 V. Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie osoby wykwalifikowane, zgodnie z dokumentacją producenta, schematem połączeń i lokalnymi przepisami.
• Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy odłączyć zasilanie.
• Przed wykonaniem prac serwisowych na zaworze lub siłowniku należy wyłączyć pompę i zasilanie, zamknąć główne zawory odcinające w instalacji, zredukować ciśnienie w rurociągu oraz odczekać do całkowitego ostygnięcia instalacji.
• Urządzenie należy podłączać wyłącznie zgodnie z właściwym schematem elektrycznym. Nieprawidłowe okablowanie może spowodować nieprawidłową pracę lub uszkodzenie urządzenia.
• Przewody zasilające należy prowadzić oddzielnie od przewodów sygnałowych.
• Nie należy łączyć po stronie sterownika zacisków sygnałowych M, które wewnątrz siłownika są już połączone; może to spowodować powstanie pętli masy.
• Przy montażu należy zawsze stosować podkładki kontrujące i dokładnie dokręcać śruby. Niedokręcone śruby mogą spowodować awarię układu informacji zwrotnej położenia.
• Siłownik należy montować wyłącznie w dopuszczalnym położeniu montażowym: od pionowego do poziomego.
• Podczas montażu siłownika na przepustnicy przepustnica musi być ustawiona w położeniu zamkniętym „0%”.
• Przed uruchomieniem należy sprawdzić poprawność okablowania i działanie urządzenia oraz elementów dodatkowych.
• Aby uniknąć udarów ciśnienia w przepustnicy, przed uruchomieniem pompy przepustnicę należy ustawić w położeniu całkowicie otwartym ręcznie lub sygnałem sterującym.
• Podczas kalibracji i pracy siłownik wykonuje automatyczny ruch do położeń 0% i 100%. Należy uwzględnić możliwość nieoczekiwanego ruchu elementu wykonawczego.
• Produkt ma stopień ochrony IP67, jednak montaż i eksploatacja muszą odbywać się zgodnie z dokumentacją producenta.
• Obudowę modułu elektronicznego otwierać wyłącznie w celu czynności przewidzianych w dokumentacji, zachowując zasady bezpieczeństwa elektrycznego.
• Produkt jest przeznaczony do współpracy z przepustnicami Siemens VFW41.. i VFL41... Zastosowanie z innymi produktami wymaga zapewnienia poprawnej współpracy przez użytkownika.
• Należy zapewnić co najmniej 200 mm wolnej przestrzeni dla montażu, podłączenia, obsługi i serwisu.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura otoczenia podczas pracy od -20 do +65°C, wilgotność 15...100% r.h.
