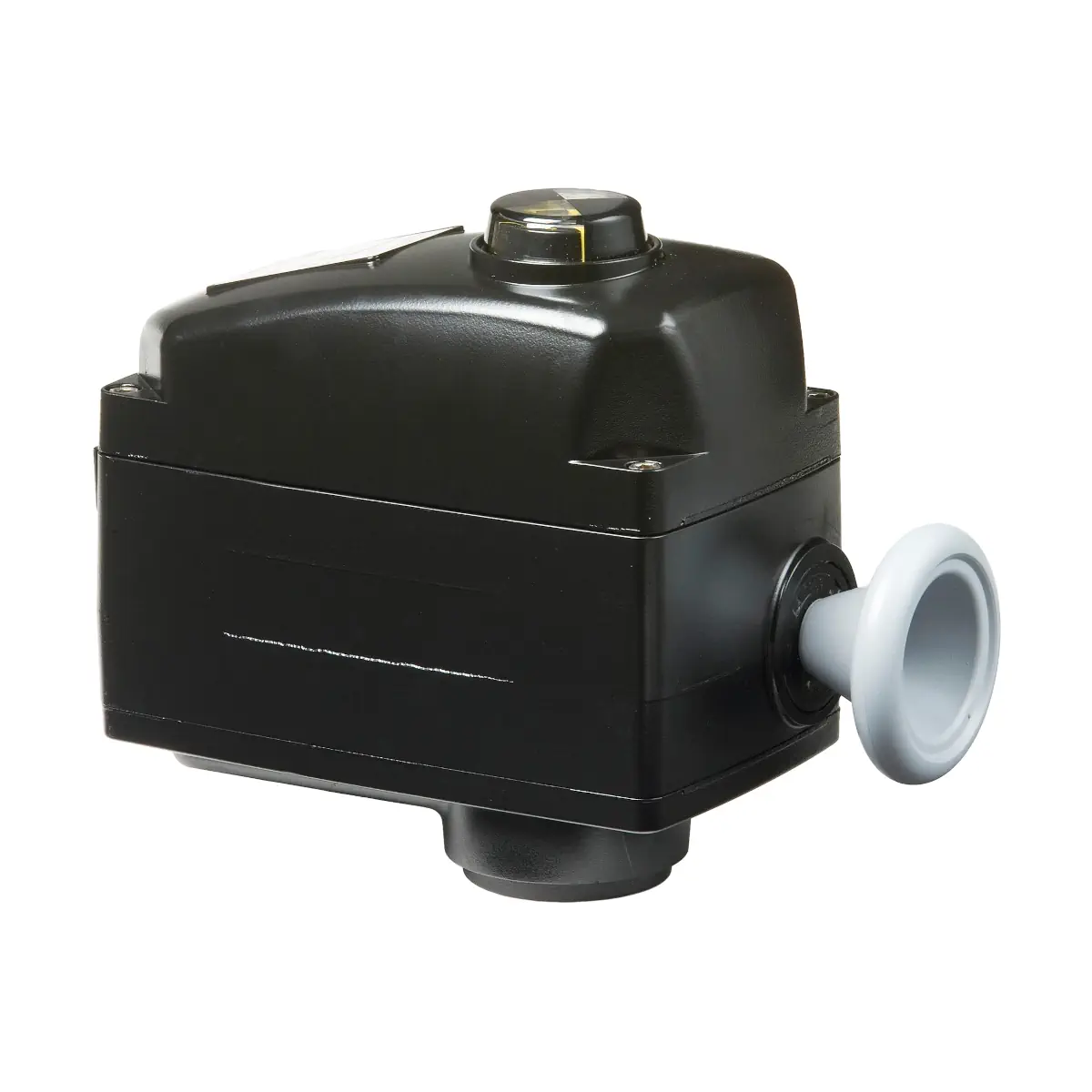

SQL36E50F05 Siłownik elektromechaniczny, 40 [Nm], 90°, 3-stawny, 230 [V] AC, 25 [s]

SQL36E50F05 to elektromechaniczny siłownik do klap odcinających z serii ACVATIX, przystosowany do zasilania 230 V AC i sterowania sygnałem 3‑stawnym. Zapewnia moment obrotowy 40 Nm i nominalny kąt obrotu 90°, umożliwiając precyzyjne pozycjonowanie klap odcinających VKF46.. w instalacjach ogrzewania, wentylacji i klimatyzacji. Wersja z kołnierzem EN ISO 5211 F05 przeznaczona jest do bezpośredniego montażu na klapach o średnicach nominalnych DN 80…125.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: SQL36E50F05
• Typ: elektromechaniczny siłownik do klap odcinających
• Zastosowanie: sterowanie klapami odcinającymi VKF46.. stosowanymi jako zawory regulacyjne lub odcinające w instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC)
• Napięcie zasilania: 230 V AC –5…+10 %, 50/60 Hz
• Sygnał sterujący: 3-stawny (Y1 – OTWÓRZ, Y2 – ZAMKNIJ)
• Nominalny kąt obrotu: 90° ±1° (nastawa fabryczna, nienastawialna)
• Czas przebiegu 90°: 25 s przy 50 Hz, 20 s przy 60 Hz
• Nominalny moment obrotowy: 40 Nm
• Kołnierz przyłączeniowy: EN ISO 5211, rozmiar F05 (bezpośredni montaż na klapach DN 80…125)
• Stopień ochrony obudowy: IP67 wg IEC 60529
• Element grzejny: wbudowany, 230 V AC, 5 W – zapobiega kondensacji pary wodnej w obudowie przy niestabilnych temperaturach otoczenia
• Sterowanie ręczne: bezpośrednie pokrętło sprzężone z przekładnią ślimakową (bez potrzeby narzędzi, brak mechanicznego wysprzęglenia)
• Wskaźnik położenia: czytelny mechaniczny wskaźnik kąta otwarcia klapy
• Przekładnia: rewersyjny silnik asynchroniczny z przekładnią o zębach prostych oraz samohamowną przekładnią ślimakową
• Wyłączniki krańcowe: wbudowane dla pozycji CAŁKOWICIE ZAMKNIĘTA / CAŁKOWICIE OTWARTA, z histerezą ok. 1° (położenia krańcowe nienastawialne)
• Zakres temperatur pracy otoczenia: –20…+70 °C
• Dopuszczalna temperatura medium w klapie: do 120 °C
• Przepusty kablowe: 2 × M20
• Obudowa: dolna część, uchwyt trzpienia klapy i pokrywa z ciśnieniowego odlewu aluminium
• Masa: ok. 4,5 kg
• Wyposażenie opcjonalne: podwójny przełącznik pomocniczy ASC36 oraz potencjometr ASZ36 1000 Ω (0…1000 Ω odpowiada 0…90°)

Zastosowanie

Siłownik SQL36E50F05 przeznaczony jest do sterowania obrotowymi klapami odcinającymi VKF46.., które mogą pracować jako zawory regulacyjne lub odcinające w instalacjach ogrzewania, wentylacji i klimatyzacji. Wersja z kołnierzem F05 współpracuje z klapami o średnicach nominalnych DN 80…125, montowanymi bezpośrednio na rurociągach instalacji hydraulicznych.

Dzięki stopniowi ochrony IP67, wbudowanemu elementowi grzejnemu oraz szerokiemu zakresowi temperatur pracy, siłownik nadaje się do stosowania w środowisku mieszkalnym, handlowym, przemysłu lekkiego i przemysłowym.

Funkcje i działanie

Sterowanie 3-stawne i praca automatyczna

• Siłownik sterowany jest sygnałem 3-stawnym z regulatora nadrzędnego.
• Sygnał na zacisku Y1 (OTWÓRZ): wał wyjściowy obraca się w kierunku przeciwnym do ruchu wskazówek zegara, otwierając klapę.
• Sygnał na zacisku Y2 (ZAMKNIJ): wał wyjściowy obraca się w kierunku zgodnym z ruchem wskazówek zegara, zamykając klapę.
• Brak sygnału na Y1 i Y2: siłownik utrzymuje aktualne położenie (dzięki samohamownej przekładni ślimakowej).
• Kąt obrotu 90° ±1° ograniczany jest przez wbudowane wyłączniki krańcowe dla pozycji całkowicie OTWARTA i ZAMKNIĘTA; położenia te nie są regulowane.
• Dla zmiany kierunku obrotu przypisanego do sygnałów OTWÓRZ / ZAMKNIJ należy zamienić połączenia Y1 z Y2.
• Praca równoległa kilku siłowników SQL36E50F05 z jednego wyjścia sterującego nie jest dopuszczona.

Budowa napędu

• Bezobsługowy siłownik z rewersyjnym silnikiem asynchronicznym.
• Przeniesienie napędu realizowane jest przez przekładnię o zębach prostych i samohamowną przekładnię ślimakową, które napędzają wał główny z gniazdem do mocowania czworokątnego trzpienia klapy.
• Dolna część obudowy, uchwyt trzpienia klapy oraz pokrywa wykonane są z ciśnieniowego odlewu aluminium.

Sterowanie ręczne i wskaźnik położenia

• Do wałka przekładni ślimakowej zamocowane jest pokrętło sterowania ręcznego o działaniu bezpośrednim.
• W siłownikach serii SQL36E.. nie jest możliwe mechaniczne wysprzęglenie pokrętła – sterowanie ręczne jest trwale sprzęgnięte z mechanizmem napędowym.
• Na obudowie znajduje się mechaniczny wskaźnik położenia, ułatwiający odczyt kąta otwarcia klapy.

Element grzejny

• Siłownik wyposażony jest we wbudowany element grzejny (230 V AC, 5 W).
• Podłączenie elementu grzejnego zalecane jest w instalacjach, w których występują niestabilne temperatury otoczenia, aby zapobiec kondensacji pary wodnej wewnątrz obudowy.

Wyłączniki pomocnicze i potencjometr (wyposażenie opcjonalne)

• Siłownik może zostać doposażony w podwójny przełącznik pomocniczy ASC36:
  • dwa bezpotencjałowe styki przełączne (SPDT),
  • obciążalność styków: 250 V AC, 3 A (obciążenie rezystancyjne) oraz 1,5 A (obciążenie indukcyjne),
  • regulowane punkty przełączania w zakresie obrotu, z histerezą ok. 1°.
• Dostępny jest również potencjometr położenia ASZ36:
  • zakres 0…1000 Ω odpowiada kątowi 0…90°.

Podłączenie elektryczne i okablowanie

• Zasilanie: 230 V AC, 50/60 Hz; linia zasilająca powinna być zabezpieczona bezpiecznikiem zwłocznym maks. 10 A lub wyłącznikiem nadprądowym maks. 13 A o charakterystyce B, C lub D wg EN 60898.
• Przyłącza elektryczne prowadzone są do wewnętrznej komory zacisków, dostępnej po zdjęciu pokrywy.
• Do dyspozycji są dwa przepusty kablowe M20, umożliwiające wygodne wprowadzenie przewodów zasilających, sterujących oraz przewodów do wyposażenia dodatkowego.
• Zaciski sterujące:
  • Y1 – sygnał sterujący OTWÓRZ,
  • Y2 – sygnał sterujący ZAMKNIJ,
  • N – przewód neutralny systemowy.
• Wewnętrzne schematy połączeń przewidują także zaciski do podłączenia elementu grzejnego oraz opcjonalnych modułów ASC36 i ASZ36.
• Instalacja elektryczna musi być wykonana zgodnie z lokalnymi przepisami oraz dostarczonymi schematami połączeń.

Dane techniczne

• Model: SQL36E50F05
• Napięcie zasilania: 230 V AC –5…+10 %
• Częstotliwość: 50 / 60 Hz
• Pobór mocy: ok. 35 VA (przy napięciu nominalnym, 20 °C i nominalnym czasie przebiegu)
• Sygnał sterujący: 3-stawny
• Praca równoległa: niedopuszczalna
• Czas przebiegu 90°: 25 s (50 Hz), 20 s (60 Hz)
• Kąt obrotu: 90° ±1° (ustawienie fabryczne, brak możliwości zmiany)
• Nominalny moment obrotowy: 40 Nm
• Wyłączniki krańcowe: wbudowane dla pozycji ZAMKNIĘTY i OTWARTY; obciążalność styków 250 V AC, 3 A (obciążenie rezystancyjne) oraz 1,5 A (obciążenie indukcyjne), histereza przełączania ok. 1°
• Element grzejny: 230 V AC, 5 W
• Dopuszczalna temperatura medium w klapie: do 120 °C
• Zakres temperatur otoczenia (praca): –20…+70 °C
• Zakres temperatur otoczenia (transport): –30…+65 °C
• Zakres temperatur otoczenia (składowanie): –15…+55 °C
• Wilgotność otoczenia (praca): 15…100 % r.h. (EN 60721-3-4, klasa 4K2)
• Wilgotność otoczenia (transport): < 95 % r.h. (EN 60721-3-2, klasa 2K3)
• Wilgotność otoczenia (składowanie): 0…95 % r.h. (EN 60721-3-1, klasa 1K3)
• Stopień ochrony obudowy: IP67 wg IEC 60529
• Standard produktu: EN 61010-1
• Zgodność elektromagnetyczna: do stosowania w środowisku mieszkalnym, handlowym, przemysłu lekkiego i przemysłowym
• Kołnierz przyłączeniowy: EN ISO 5211, rozmiar F05
• Przepusty kablowe: 2 × M20
• Masa: ok. 4,5 kg

Montaż

• Siłownik SQL36E50F05 przeznaczony jest do bezpośredniego montażu na klapach odcinających VKF46.. z kołnierzem EN ISO 5211 F05.
• Podczas instalacji klapę odcinającą należy ustawić w położeniu zamkniętym.
• Montaż siłownika i klapy może być wykonany bez użycia specjalnych narzędzi.
• Możliwa jest dowolna pozycja montażu, przy zachowaniu minimalnych odstępów od ścian i stropów niezbędnych do podłączenia przewodów, pracy urządzenia i wykonywania czynności serwisowych.
• W instalacjach o niestabilnych temperaturach otoczenia zaleca się podłączenie wbudowanego elementu grzejnego w celu uniknięcia wykraplania wilgoci w obudowie.
• Siłowniki są przystosowane do statycznych obciążeń w instalacji; obciążenia wywołane drganiami rurociągów nie są uwzględnione i należy ich unikać.
• Siłownik i współpracujące z nim klapy odcinające są bezobsługowe; podczas prac serwisowych przy instalacji należy wyłączyć pompę i zasilanie elektryczne, zamknąć zawory odcinające oraz zredukować ciśnienie i temperaturę medium.

Podsumowanie

Siemens SQL36E50F05 to solidny, elektromechaniczny siłownik do klap odcinających VKF46.., oferujący moment 40 Nm, kąt obrotu 90° oraz sterowanie 3-stawne 230 V AC. Wbudowane wyłączniki krańcowe, element grzejny, możliwość sterowania ręcznego, wysoki stopień ochrony IP67 oraz opcjonalne wyposażenie (ASC36, ASZ36) sprawiają, że jest to dopasowane rozwiązanie do niezawodnego sterowania klapami DN 80…125 w instalacjach HVAC.
