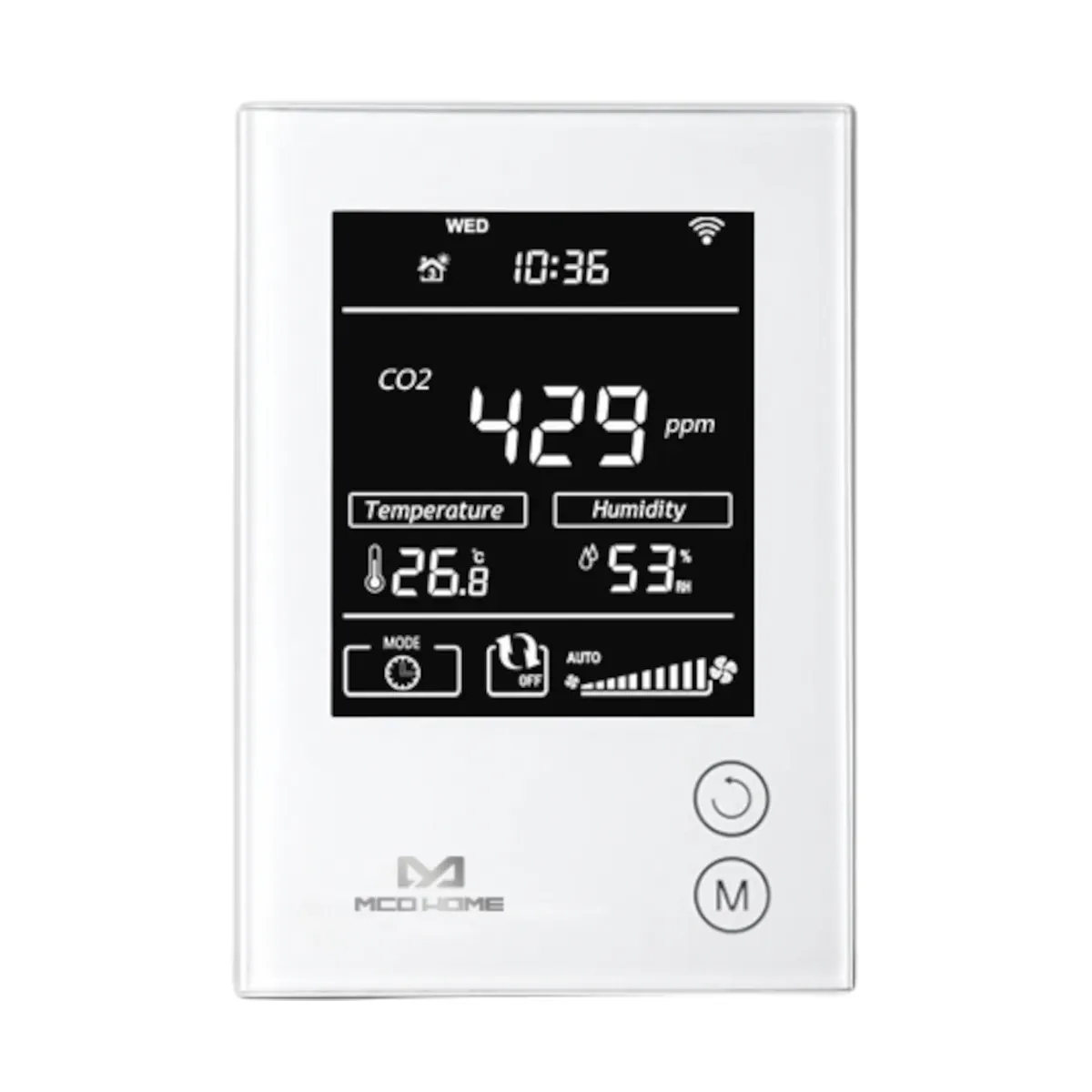

MH9-CO2-WA Czujnik jakości powietrza – CO2, AC220V +/-10% 50/60Hz

MH9-CO2-WA to naścienny monitor CO2 (Z-Wave Plus) przeznaczony do kontroli jakości powietrza w środowiskach przemysłowych, rolniczych oraz mieszkalnych. Urządzenie mierzy i wyświetla stężenie CO2, a dodatkowo monitoruje temperaturę, wilgotność oraz lokalnie prezentuje poziom VOC. Czujnik może zostać dodany do dowolnej sieci Z-Wave i współpracuje z innymi certyfikowanymi urządzeniami Z-Wave. Wersja WA jest zasilana z sieci AC 220 V i przeznaczona do montażu na ścianie (pionowo).

Najważniejsze cechy

• Producent: MCOHome
• Model: MH9-CO2-WA
• Typ: monitor CO2 / czujnik jakości powietrza Z-Wave Plus
• Zasilanie: AC 220 V ±10%, 50/60 Hz
• Pobór mocy (self dissipation): < 3 W
• Zakres wyświetlania CO2: 0–5000 ppm
• Domyślny próg CO2: 1000 ppm (regulowany)
• Zakres temperatury: -5…50°C (15…122°F)
• Zakres wilgotności: 0…99% RH
• VOC: 4 poziomy na wyświetlaczu (Excellent / Good / Average / Poor); odczyt VOC dostępny lokalnie
• Montaż: naścienny, pionowy
• Obudowa: szkło hartowane + PC/ABS
• Wymiary: 90 × 130 × 28 mm
• Maks. moc nadawania: +3 dBm

Zastosowanie

MH9-CO2-WA służy do bieżącej kontroli jakości powietrza w pomieszczeniach – szczególnie tam, gdzie ważny jest nadzór nad CO2 oraz warunkami klimatu wewnętrznego (temperatura, wilgotność i informacja o VOC na ekranie).

Zalecana lokalizacja montażu to miejsce oddające uśrednione stężenie CO2 w pomieszczeniu, około 1,5 m nad podłogą, z dala od bezpośredniego słońca, przeciągów/zasłonięcia oraz źródeł ciepła (aby uniknąć błędnych wskazań temperatury).

Funkcje i obsługa

Ustawienie czasu lokalnego

• W normalnym widoku przytrzymaj K1, aby wejść do edycji czasu lokalnego.
• Dzień tygodnia: miga; K2 przełącza (MON–TUE–WED–THU–FRI–SAT–SUN), K1 zapisuje.
• Godzina: miga; K2 zmienia wartość, K1 zapisuje.
• Minuty: miga; K2 zmienia wartość, K1 zapisuje i wraca do ekranu głównego.

VOC (informacja na wyświetlaczu)

• Urządzenie posiada wbudowany czujnik VOC.
• Poziom VOC prezentowany jest lokalnie jako jeden z 4 stanów: Excellent, Good, Average, Poor.
• W opisie działania wskazano, że odczyt VOC jest dostępny lokalnie (na urządzeniu).

Przełączanie °C / °F

• Przytrzymaj K1 + K2, aby wejść do menu (Secret Menu).
• K2 wybiera wartość, a K1 przełącza/akceptuje (w tym wejście po podaniu hasła 5166).
• K2 przełącza pomiędzy °C i °F, a K1 potwierdza i kończy.

Kalibracja (Secret Menu)

• Dostęp do ustawień kalibracji: przytrzymaj K1 + K2, następnie wprowadź hasło 1234.
• Dostępne pozycje obejmują m.in. kalibrację temperatury, kalibrację wilgotności, kalibrację CO2 oraz ustawienia jasności podświetlenia.
• Kalibracja temperatury: zakres korekty -5…+5°C (wartość domyślna 0°C).
• Kalibracja wilgotności: zakres korekty -9…+9% RH (wartość domyślna 0).

Z-Wave Plus: dodawanie do sieci i praca

Dodawanie / usuwanie z sieci Z-Wave

• Po włączeniu zasilania przytrzymaj K2, aby wejść do interfejsu Inclusion/Exclusion.
• Jeżeli urządzenie nie było wcześniej dodane do sieci Z-Wave, przechodzi w tryb uczenia w celu uzyskania Node ID.
• Gdy na ekranie widnieje Node ID, oznacza to, że urządzenie jest już dodane do sieci; w trybie usuwania urządzenie można odłączyć od sieci.

Association Group

• Urządzenie obsługuje 1 grupę asocjacji.
• Wysyłane raporty mogą dotyczyć m.in. CO2, temperatury oraz wilgotności (zależnie od ustawień raportowania/parametrów).

Obsługiwane klasy poleceń (Command Class)

• COMMAND_CLASS_ZWAVEPLUS_INFO
• COMMAND_CLASS_MANUFACTURER_SPECIFIC
• COMMAND_CLASS_DEVICE_RESET_LOCALLY
• COMMAND_CLASS_ASSOCIATION
• COMMAND_CLASS_ASSOCIATION_GRP_INFO
• COMMAND_CLASS_BASIC
• COMMAND_CLASS_SENSOR_MULTILEVEL
• COMMAND_CLASS_SENSOR_CONFIGURATION
• COMMAND_CLASS_FIRMWARE_UPDATE_MD
• COMMAND_CLASS_VERSION
• COMMAND_CLASS_INDICATOR
• COMMAND_CLASS_CONFIGURATION
• COMMAND_CLASS_NOTIFICATION
• COMMAND_CLASS_POWERLEVEL

Montaż i podłączenie (MH9-CO2-WA)

• Wyłącznie do użytku wewnętrznego (nie używać na zewnątrz).
• Montaż wyłącznie pionowy (na ścianie) – nie montować „na płasko” ani do góry nogami.
• Nie montować w miejscu z istotnym przewiewem oraz nie zasłaniać dolnej części obudowy, aby nie zaburzać pomiarów.
• Podłączenie zasilania (WA): zaciski L i N dla AC 220 V.
• Puszka instalacyjna: zalecane użycie certyfikowanej puszki; minimalny rozmiar 90 × 60 × 50 mm, minimalna objętość 270 cm³.
• Przewody: stosować wyłącznie przewody miedziane.
• Rozstaw otworów montażowych: 60 mm (puszka 86×86) lub 82 mm (puszka amerykańska 120 mm).

Dane techniczne

• Zasilanie: AC 220 V ±10%, 50/60 Hz
• Pobór mocy (self dissipation): < 3 W
• Zakres wyświetlania CO2: 0–5000 ppm
• Domyślny próg CO2: 1000 ppm (regulowany)
• Zakres temperatury: -5…50°C (15…122°F)
• Zakres wilgotności: 0…99% RH
• Warunki pracy: 10…50°C, 0…80% RH (bez kondensacji)
• Materiał obudowy: szkło hartowane + PC/ABS
• Wymiary: 90 × 130 × 28 mm
• Maks. moc nadawania: +3 dBm
• Instalacja: naścienna (pionowa)

Podsumowanie

MCOHome MH9-CO2-WA to estetyczny, naścienny monitor CO2 z Z-Wave Plus, zasilany z sieci AC 220 V, który zapewnia lokalny podgląd CO2, temperatury, wilgotności oraz poziomu VOC. Dzięki możliwości dołączenia do sieci Z-Wave ułatwia integrację monitoringu jakości powietrza z automatyką budynkową, a montaż podtynkowy i pionowa instalacja czynią go praktycznym rozwiązaniem do pomieszczeń mieszkalnych i użytkowych.

Pliki do pobrania:
MH9-CO2-WA Karta katalogowa
