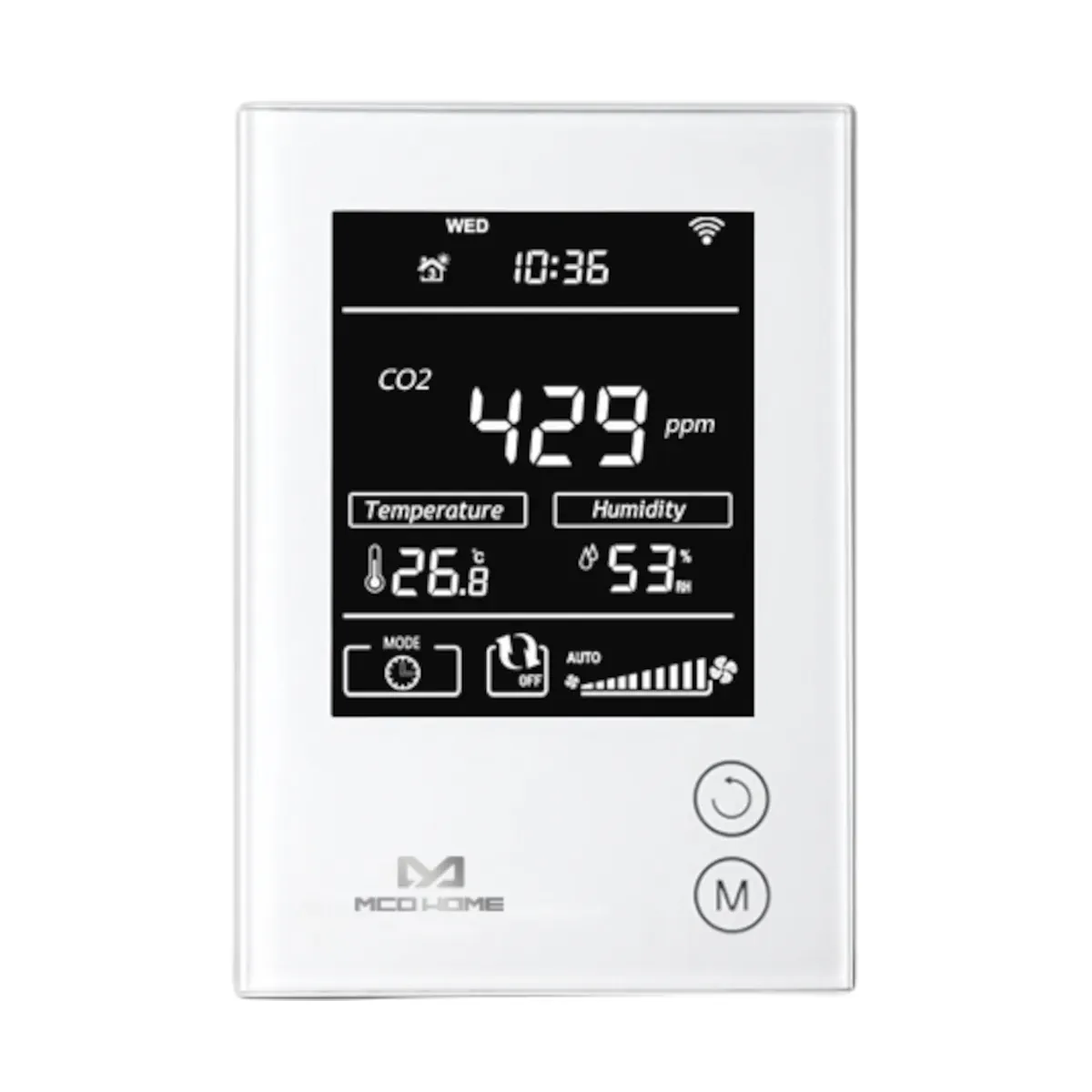

MH9-CO2-WD Czujnik jakości powietrza – CO2, DC12V

MH9-CO2-WD to ścienny monitor CO2 marki MCOHome z komunikacją Z-Wave Plus, przeznaczony do kontroli jakości powietrza – głównie stężenia CO2 – w środowiskach przemysłowych, rolniczych oraz mieszkalnych. Urządzenie dodatkowo monitoruje temperaturę, wilgotność oraz prezentuje lokalnie wskaźnik jakości VOC. Może zostać dodane do dowolnej sieci Z-Wave i jest kompatybilne z innymi certyfikowanymi urządzeniami Z-Wave.

Najważniejsze cechy

• Producent: MCOHome
• Model: MH9-CO2-WD
• Typ: Z-Wave Plus – czujnik/monitor jakości powietrza (CO2) do montażu na ścianie
• Zasilanie (wersja WD): DC 12 V
• Zakres wskazań CO2 (wyświetlacz): 0–5000 ppm
• Domyślny próg CO2: 1000 ppm (regulowany)
• Pomiar/wskazania dodatkowe: temperatura, wilgotność, VOC (lokalnie na wyświetlaczu)
• Montaż: ścienny (pionowy)

Co urządzenie mierzy i pokazuje

• CO2: prezentacja stężenia na ekranie (zakres wskazań 0–5000 ppm) oraz możliwość ustawienia progu (domyślnie 1000 ppm).
• Temperatura: prezentowana na ekranie; dostępne przełączenie °C/°F w menu ustawień.
• Wilgotność: prezentowana na ekranie.
• VOC: urządzenie posiada wbudowany czujnik VOC, którego wynik jest sprawdzany lokalnie (na wyświetlaczu) i nie jest dostępny do odczytu przez Z-Wave (zgodnie z instrukcją). Na ekranie pokazywane są 4 poziomy jakości VOC.

Z-Wave Plus – integracja z automatyką

• Możliwość dodania do sieci Z-Wave (tryb Including/Excluding uruchamiany z poziomu urządzenia).
• Współpraca z innymi urządzeniami Z-Wave Certified.
• Maks. moc nadawania: +3 dBm
• Częstotliwość Z-Wave (Europa – zakres z karty): 868,4–868,6 MHz oraz 869,7–870,1 MHz

Ustawienia i kalibracja

Urządzenie oferuje menu ustawień, w tym możliwość przełączania jednostek temperatury oraz funkcje kalibracyjne.

• Kalibracja temperatury: -5…+5°C (wartość domyślna 0°C)
• Kalibracja wilgotności: -20…+20%RH (wartość domyślna 0)
• Kalibracja CO2: -999…+999 (wartość domyślna 0)
• Jasność podświetlenia: 00…09 (wartość domyślna 00)

Montaż i okablowanie (MH9-CO2-WD)

• Sposób montażu: ścienny, pionowy (nie montować w pozycji poziomej/odwróconej).
• Rekomendowana lokalizacja: miejsce reprezentatywne dla średniego stężenia CO2, ok. 1,5 m nad podłogą; z dala od bezpośredniego słońca, narożników i źródeł ciepła.
• Zasilanie (WD): podłączenie do zacisków +12V oraz 0; należy zachować prawidłową polaryzację.
• Uwaga instalacyjna: urządzenie przeznaczone jest wyłącznie do użytku wewnętrznego.

Dane techniczne

• Zasilanie: DC 12 V (wersja WD)
• Pobór mocy (self dissipated): 3 W
• Zakres CO2 (wyświetlacz): 0–5000 ppm
• Domyślny próg CO2: 1000 ppm (regulowany)
• Zakres temperatury: -5…50°C (15…122°F)
• Zakres wilgotności: 0…99%RH
• Środowisko pracy: -10…50°C (bez kondensacji)
• Obudowa: szkło hartowane + PC/ABS
• Wymiary: 90 × 130 × 28 mm
• Rozstaw otworów (hole pitch): 60 mm lub 82 mm
• Maks. moc nadawania: +3 dBm
• Montaż: ścienny (pionowy)

Podsumowanie

MCOHome MH9-CO2-WD to estetyczny, ścienny monitor jakości powietrza z Z-Wave Plus, skoncentrowany na kontroli CO2 (0–5000 ppm) z regulowanym progiem (domyślnie 1000 ppm). Dodatkowe wskazania temperatury, wilgotności oraz lokalny wskaźnik VOC ułatwiają bieżącą ocenę warunków w pomieszczeniu, a zasilanie DC 12 V czyni wersję WD odpowiednią do instalacji niskonapięciowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Zużyty produkt należy przekazać do odpowiedniego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego, zgodnie z lokalnymi przepisami.
• Produkt zgodny z Z-Wave Plus.
• Produkt przeznaczony wyłącznie do użytku wewnętrznego. Nie używać na zewnątrz.
• Urządzenie nie jest wodoodporne. Chronić przed wilgocią, wodą i innymi cieczami. Nie umieszczać pojemników z płynami na urządzeniu ani w jego pobliżu.
• Przed montażem należy przeczytać instrukcję. Montaż i podłączenie powinny być wykonywane wyłącznie przez wykwalifikowany personel, posiadający wiedzę z zakresu schematów połączeń i bezpieczeństwa elektrycznego.
• Przed instalacją, czyszczeniem lub serwisem należy odłączyć zasilanie. Ryzyko porażenia prądem — do całkowitego odłączenia urządzenia od zasilania może być wymagane rozłączenie więcej niż jednego obwodu.
• Nie podejmować prób samodzielnego demontażu, naprawy ani modyfikacji urządzenia.
• Urządzenie należy montować w certyfikowanej puszce instalacyjnej z tworzywa UL/ETL/CE o minimalnym rozmiarze 90×60×50 mm i minimalnej objętości 270 cm³. Stosować wyłącznie przewody miedziane.
• Urządzenie należy montować wyłącznie na ścianie, w pozycji pionowej. Nie montować poziomo, odwróconego ani „do góry nogami”.
• Nie zasłaniać dolnej części urządzenia i nie montować go we wnękach, ponieważ może to wpływać na poprawność pomiarów.
• Zalecane miejsce montażu: około 1,5 m nad podłogą, z dala od bezpośredniego nasłonecznienia, osłon, źródeł ciepła oraz miejsc mogących zafałszować pomiar temperatury i jakości powietrza.
• Podczas instalacji chronić urządzenie przed uszkodzeniami mechanicznymi, takimi jak upuszczenie lub uderzenie. W razie uszkodzenia należy odłączyć zasilanie i przekazać urządzenie do serwisu.
• Urządzenie należy chronić przed kontaktem z substancjami żrącymi oraz środowiskiem zawierającym korozyjne ciała stałe, ciecze lub gazy.
• Produkt nie jest zabawką. Przechowywać poza zasięgiem dzieci i zwierząt.
• Podczas podłączania należy zwrócić szczególną uwagę na prawidłową biegunowość przewodów. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia.

Pliki do pobrania:
MH9-CO2-WD Karta katalogowa
