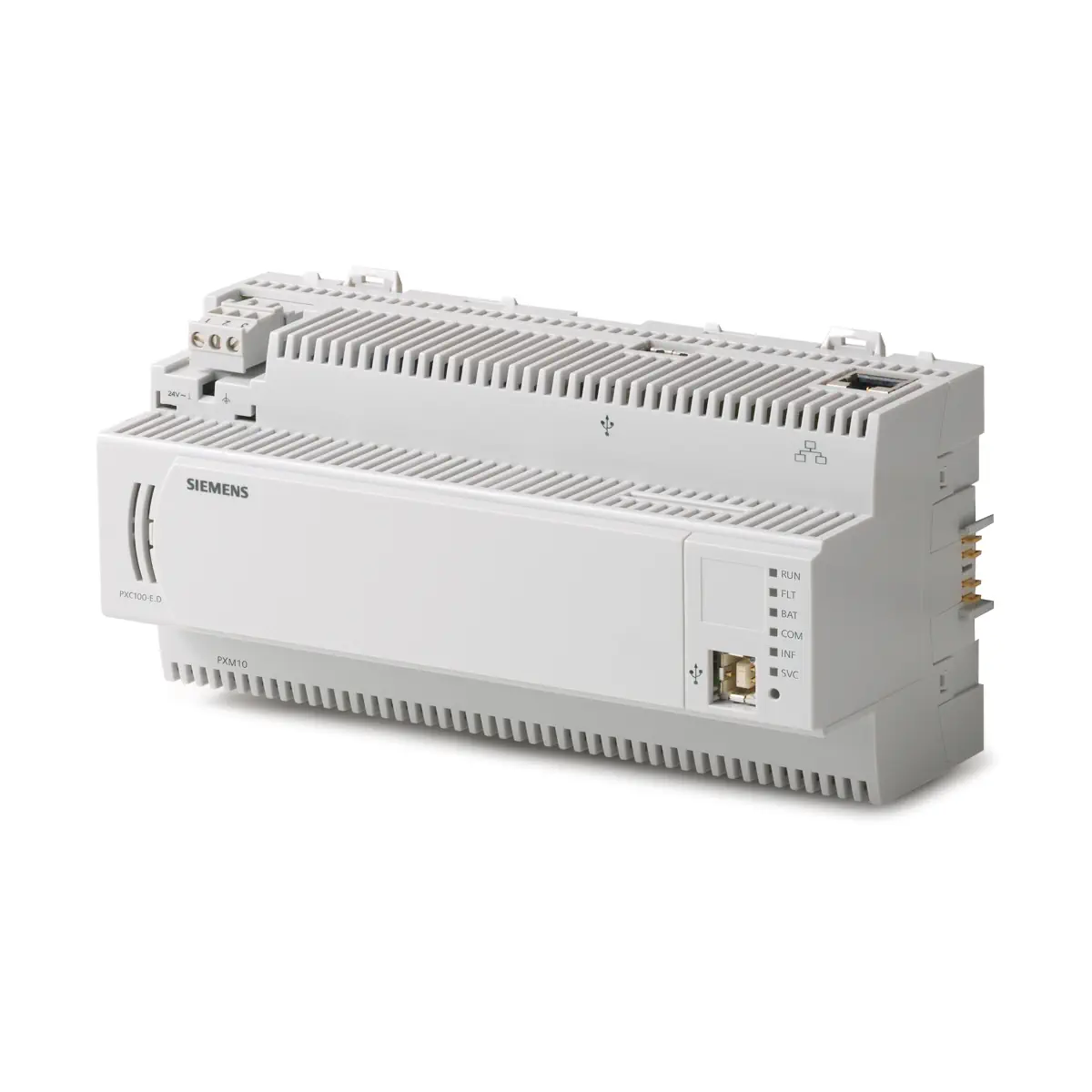

PXC100-E.D Sterownik modułowy - do 200DP; interfejs magistrali międzymodułowej, BACnet/IP

PXC100-E.D to swobodnie programowalny sterownik modułowy Siemens z rodziny Desigo™ PX, przeznaczony do realizacji aplikacji HVAC oraz zarządzania innymi instalacjami budynkowymi. Jest to sterownik BACnet/IP (BACnet na UDP/IP) z komunikacją po Ethernet, umożliwiający pracę samodzielną lub w sieci z innymi sterownikami. Do obsługi sygnałów obiektowych wykorzystuje międzymodułową magistralę do podłączania zewnętrznych modułów TX‑I/O o różnych typach sygnałów, zapewniając wysoką wydajność i niezawodne działanie.

Najważniejsze cechy

• Producent: Siemens
• Model: PXC100-E.D
• Rodzina systemowa: Desigo™ PX
• Typ: sterownik modułowy BACnet/IP (Ethernet)
• Zastosowanie: instalacje HVAC i inne instalacje budynkowe
• Programowanie: swobodne programowanie w języku D‑MAP (tworzenie aplikacji poprzez graficzne łączenie bloków funkcyjnych z bibliotek)
• Komunikacja: BACnet przez Ethernet/IP
• BTL: sterownik z komunikacją BACnet przetestowaną w BTL
• Punkty danych: do 200 (łącznie fizyczne punkty przez TX‑I/O oraz punkty integrowane przez TX OPEN)
• Maks. liczba fizycznych punktów TX‑I/O: 52
• Funkcje zarządzania: alarmy, programy czasowe, rejestrowanie danych, zdalne zarządzanie, ochrona dostępu (profile i kategorie użytkowników)

Zastosowanie

PXC100-E.D jest przeznaczony do realizacji specyficznych procesów, systemów i funkcji automatyki budynkowej. Sterownik może być wykorzystywany w aplikacjach HVAC oraz w zadaniach zarządzania instalacjami budynkowymi, jako urządzenie autonomiczne lub element sieci BACnet/IP.

Funkcje sterownika

• Zarządzanie alarmami i ich dystrybucja w sieci (trzy typy alarmów: proste, podstawowe i rozszerzone) z bezpieczną kontrolą oraz automatycznym monitorowaniem przesyłania.
• Programy czasowe.
• Rejestracja danych.
• Zdalne zarządzanie.
• Ochrona przed dostępem w obrębie całej sieci (indywidualnie definiowane profile i kategorie użytkowników).

Komunikacja i interfejsy

• Sieć budynkowa (BACnet/IP): Ethernet 10 Base‑T / 100 Base‑TX, IEEE802.3, autodetekcja.
• Protokół: BACnet na UDP/IP.
• Przyłącze Ethernet: gniazdo RJ45, ekran.
• Panel operatorski: możliwość sieciowego podłączenia panelu operatorskiego PXM20‑E w sieci BACnet/IP (przez hub/switch).
• Interfejs HMI (szeregowy): RJ45 dla panelu operatorskiego PXM10 (serial).
• USB Host (modem): obsługa modemu RS232 poprzez kabel USB‑RS232 PXA‑C3.
• Międzymodułowa magistrala: do podłączenia zewnętrznych modułów TX‑I/O o różnych typach sygnałów.

Zgodne moduły TX‑I/O (przykładowe typy)

• Wejścia dwustanowe DI: TXM1.8D, TXM1.16D
• Moduł uniwersalny (z/bez sterowania lokalnego i LCD): TXM1.8U, TXM1.8U‑ML
• Moduł super‑uniwersalny (z/bez sterowania lokalnego i LCD): TXM1.8X, TXM1.8X‑ML
• Wyjścia przekaźnikowe (z/bez sterowania lokalnego): TXM1.6R, TXM1.6R‑M
• Pomiar rezystancji (dla Pt100 4‑żyłowe): TXM1.8P
• Wyjścia przekaźnikowe bistabilne: TXM1.6RL
• Wyjścia triakowe: TXM1.8T
• Moduł zasilania 1,2 A (zabezpieczenie 10 A): TXS1.12F10
• Moduł podłączenia magistrali (zabezpieczenie 10 A): TXS1.EF10
• Moduł rozszerzenia magistrali międzymodułowej: TXA1.IBE
• Moduł TX OPEN: TXI1.OPEN

Wskaźniki LED i diagnostyka

• RUN (zielony): stale WŁĄCZONA – zasilanie OK; stale WYŁĄCZONA – brak zasilania.
• FLT (czerwony): stale WYŁĄCZONA – praca normalna; stale WŁĄCZONA – awaria; szybkie miganie – brak lub uszkodzony firmware.
• BAT (czerwony): stale WYŁĄCZONA – bateria OK; stale WŁĄCZONA – bateria rozładowana (wymienić).
• COM (żółty): stale WŁĄCZONA – połączenie ze switch’em OK; stale WYŁĄCZONA – brak połączenia; miganie – komunikacja.
• INF (czerwony): dowolnie programowana.
• SRV (Ethernet) (czerwony): stale WYŁĄCZONA – OK; stale WŁĄCZONA – brak połączenia ze switch’em; miganie – nieskonfigurowany adres IP; miganie (Wink) – fizyczna identyfikacja sterownika po odebraniu komendy Wink.

Zasilanie i okablowanie

• Napięcie robocze: AC 24 V ±20%, 50/60 Hz (SELV lub PELV).
• Pobór mocy: maks. 24 VA.
• Prąd: 5 A.
• Zaciski śrubowe (wtykowe): zasilanie i uziemienie.
• Przekrój przewodów: 0,25…2,5 mm² lub 2 × 1,5 mm².
• Ethernet: do 100 m; kabel min. CAT5 (UTP lub STP).
• Kabel PXM10: maks. 3 m.

Dane techniczne

• Procesor: Motorola Power PC MPC885
• Pamięć: 64 MB SDRAM / 32 MB FLASH (96 MB całkowite)
• Klasa dokładności: 0.5
• Podtrzymanie danych przy zaniku zasilania:
• • Bateria zegara czasu rzeczywistego (RTC): litowa CR2032 (wymienna); czas pracy ciągłej do 1 miesiąca, bez obciążenia min. 10 lat.
  • Bateria podtrzymania pamięci SDRAM: 1 × AA (wymienna); litowa FR6/AA lub alkaliczna (zależnie od serii urządzenia); czas pracy ciągłej do 1 miesiąca.
• Odporność: interfejsy odporne na zwarcia
• Stopień ochrony obudowy: IP20
• Klasa ochrony izolacji: II
• Temperatura pracy: 0…50°C
• Wilgotność pracy: 5…95% r.h. (bez kondensacji)
• Temperatura transportu/składowania: -25…70°C
• Masa (bez opakowania): 0,489 kg

Montaż i wymiary

• Montaż: zatrzaskowy na standardowej szynie DIN.
• Konstrukcja: zwarta obudowa z tworzywa sztucznego, umożliwiająca montaż w miejscach o ograniczonej przestrzeni.
• Wymiary (podstawowe): długość 199 mm, wysokość 74 mm.

Podsumowanie

Siemens PXC100-E.D to wydajny, modułowy sterownik BACnet/IP dla automatyki budynkowej, zaprojektowany do elastycznej realizacji aplikacji HVAC. Swobodne programowanie D‑MAP, rozbudowane funkcje zarządzania (alarmy, harmonogramy, trendy, zdalne zarządzanie i kontrola dostępu) oraz możliwość rozbudowy o moduły TX‑I/O czynią go solidną podstawą do budowy nowoczesnych systemów BMS w architekturze Ethernet.
