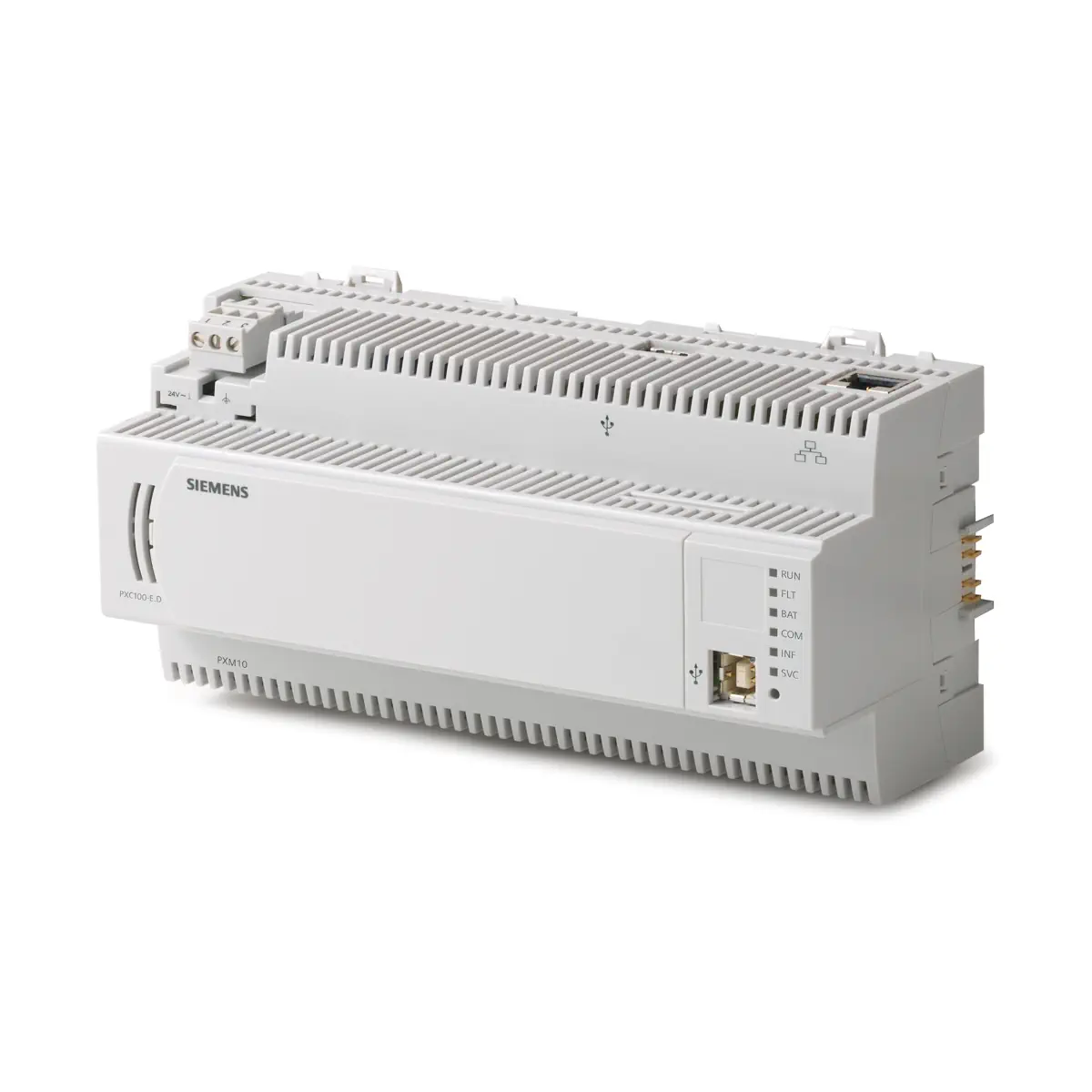

PXC200.D Sterownik modułowy - powyżej 200DP; interfejs magistrali międzymodułowej, BACnet/LonTalk

PXC200.D to swobodnie programowalny sterownik modułowy Desigo™ PX firmy Siemens, przeznaczony do automatyki HVAC oraz zarządzania innymi instalacjami budynkowymi. Jest to sterownik BACnet z komunikacją BACnet poprzez LonTalk, zaprojektowany do pracy samodzielnej lub w sieci z innymi sterownikami oraz do rozbudowy o zewnętrzne moduły TX-I/O poprzez magistralę międzymodułową.

Najważniejsze cechy

• Producent: Siemens
• Model: PXC200.D
• Rodzina: Desigo™ PX – seria sterowników modułowych
• Typ: sterownik modułowy BACnet / LonTalk
• Programowanie: swobodnie programowalny w języku D-MAP (tworzenie aplikacji przez graficzne łączenie bloków funkcyjnych w bibliotekach)
• Funkcje zarządzania (wbudowane): zarządzanie alarmami i ich dystrybucja w sieci, programy czasowe, rejestrowanie danych, funkcje zdalnego zarządzania, ochrona dostępu (profile i kategorie użytkowników)
• Magistrala międzymodułowa: do podłączania zewnętrznych modułów wejść/wyjść TX-I/O o różnych typach sygnałów
• BTL: znak BTL (komunikacja BACnet przetestowana w BTL)

Zastosowanie i rozbudowa

PXC200.D jest przeznaczony do realizacji specyficznych procesów i funkcji automatyki budynkowej. Sterownik może być rozbudowywany o moduły TX-I/O oraz wykorzystywany do integracji urządzeń w środowisku Desigo.

• Klasyfikacja zastosowań w serii: ponad 200 punktów danych (wg przeglądu typów)
• Definicja “punktów danych”: obejmuje fizyczne wejścia/wyjścia poprzez TX-I/O oraz punkty integrowane przez TX OPEN
• Maksimum TX I/O + TX OPEN: 200
• Maksimum fizycznych punktów TX I/O: 52

Kompatybilne moduły (TX-I/O i rozszerzenia)

• Moduły TX-I/O (przykładowe typy):
  • Wejścia dwustanowe (DI): TXM1.8D, TXM1.16D
  • Moduły uniwersalne: TXM1.8U, TXM1.8U-ML
  • Moduły super uniwersalne: TXM1.8X, TXM1.8X-ML
  • Wyjścia przekaźnikowe: TXM1.6R, TXM1.6R-M
  • Pomiar rezystancji (Pt100 4-żyłowe): TXM1.8P
  • Wyjścia przekaźnikowe bistabilne: TXM1.6RL
  • Wyjścia triakowe: TXM1.8T
  • Moduł zasilania 1,2 A, zabezpieczenie 10 A: TXS1.12F10
  • Moduł podłączenia magistrali, zabezpieczenie 10 A: TXS1.EF10
  • Rozszerzenie magistrali międzymodułowej: TXA1.IBE
  • Moduł TX OPEN: TXI1.OPEN
• Rozszerzenie P-Bus (integracja istniejących modułów PTM I/O): PXX-PBUS
  • Wymagany jest moduł TXS1.12F10 jako zasilanie magistrali P-bus dla każdego pasma P-bus.
  • TXS1.12F10 może zasilić maks. 64 urządzenia (1 LU = 12,5 mA, DC 24 V).
• Rozszerzenia LONWORKS do integracji Desigo RXC i urządzeń LONMARK®: PXX-L11 (maks. 60 urządzeń) lub PXX-L12 (maks. 120 urządzeń)
  • Desigo ≥ V5: z PXX-L11 – do 60 RXC; z PXX-L12 – do 120 RXC
  • Duża liczba RXC zmniejsza odpowiednio wydajność dla punktów danych z TX-I/O lub PTM-I/O.

Komunikacja i obsługa

• Komunikacja systemowa: urządzenia komunikują się protokołem LonTalk, a komunikaty są zgodne ze standardem BACnet (możliwa komunikacja peer-to-peer).
• Obsługa (HMI):
  • Lokalny panel operatorski PXM10 (połączenie przewodem PXA-C1).
  • Sieciowy panel operatorski PXM20 (może pracować lokalnie lub w sieci).
• Modem (zdalne funkcje przez PTP): poprzez USB Host i kabel USB–RS232 PXA-C3 (modem RS232).

Interfejsy i zaciski (PXC200.D)

• Zasilanie: AC 24 V (wtykowe zaciski śrubowe) + zacisk uziemienia
• USB Host: dla modemu (przez PXA-C3)
• LONWORKS: transceiver FTT (zaciski śrubowe CLA, CLB)
• RJ45 HMI (LONWORKS): dla panelu PXM20 (także dla narzędzia)
• RJ45 HMI/Tool (LONWORKS i szeregowy): dla PXM10, PXM20 i narzędzia (maks. długość kabla podłączeniowego: 3 m)
• RJ45 HMI (szeregowy): dla panelu PXM10
• Magistrala międzymodułowa: złącze do podłączania modułów TX-I/O

Dane techniczne

• Napięcie robocze: AC 24 V ±20% (SELV lub PELV)
• Częstotliwość: 50/60 Hz
• Pobór mocy: maks. 24 VA
• Pobór prądu: 5 A
• Procesor: Motorola Power PC MPC885
• Pamięć: 64 MB SDRAM / 32 MB FLASH (96 MB całkowity)
• Klasa dokładności: 0.5
• Stopień ochrony obudowy: IP20
• Klasa ochrony izolacji: II
• Warunki pracy: 0…50 °C, 5…95% r.h. (bez kondensacji)
• Warunki transportu: -25…70 °C, 5…95% r.h. (bez kondensacji)
• Masa: 0,489 kg (bez opakowania), 0,531 kg (z opakowaniem)
• Wymiary (sterownik): 199 × 96 × 74 mm

Montaż i uruchomienie

• Montaż: zatrzaskowo na standardowej szynie DIN.
• Okablowanie: złącze zasilania i złącza posiadają wtykowe wkręcane bloki zaciskowe; pozostałe interfejsy – „szybki wtyk”.
• Wgrywanie aplikacji: za pomocą narzędzia CFC z pakietu XWP (lokalnie przez RJ45 sterownika lub poprzez sieć).
• Parametryzacja i konfiguracja: narzędzie PX Design pakietu XWP; wybrane dane mogą być modyfikowane z paneli PXM.

Podsumowanie

Siemens PXC200.D to wydajny sterownik modułowy BACnet/LonTalk do zastosowań automatyki HVAC i BMS, oferujący swobodne programowanie D-MAP, rozbudowę przez TX-I/O oraz rozbudowane funkcje zarządzania (alarmy, harmonogramy, trendy, zdalne zarządzanie i kontrola dostępu). Dzięki szerokiej kompatybilności z modułami TX-I/O oraz opcjom integracji w środowisku LONMARK® stanowi solidną bazę dla większych instalacji Desigo™ PX.

Pliki do pobrania:
PXC200.D Karta katalogowa
