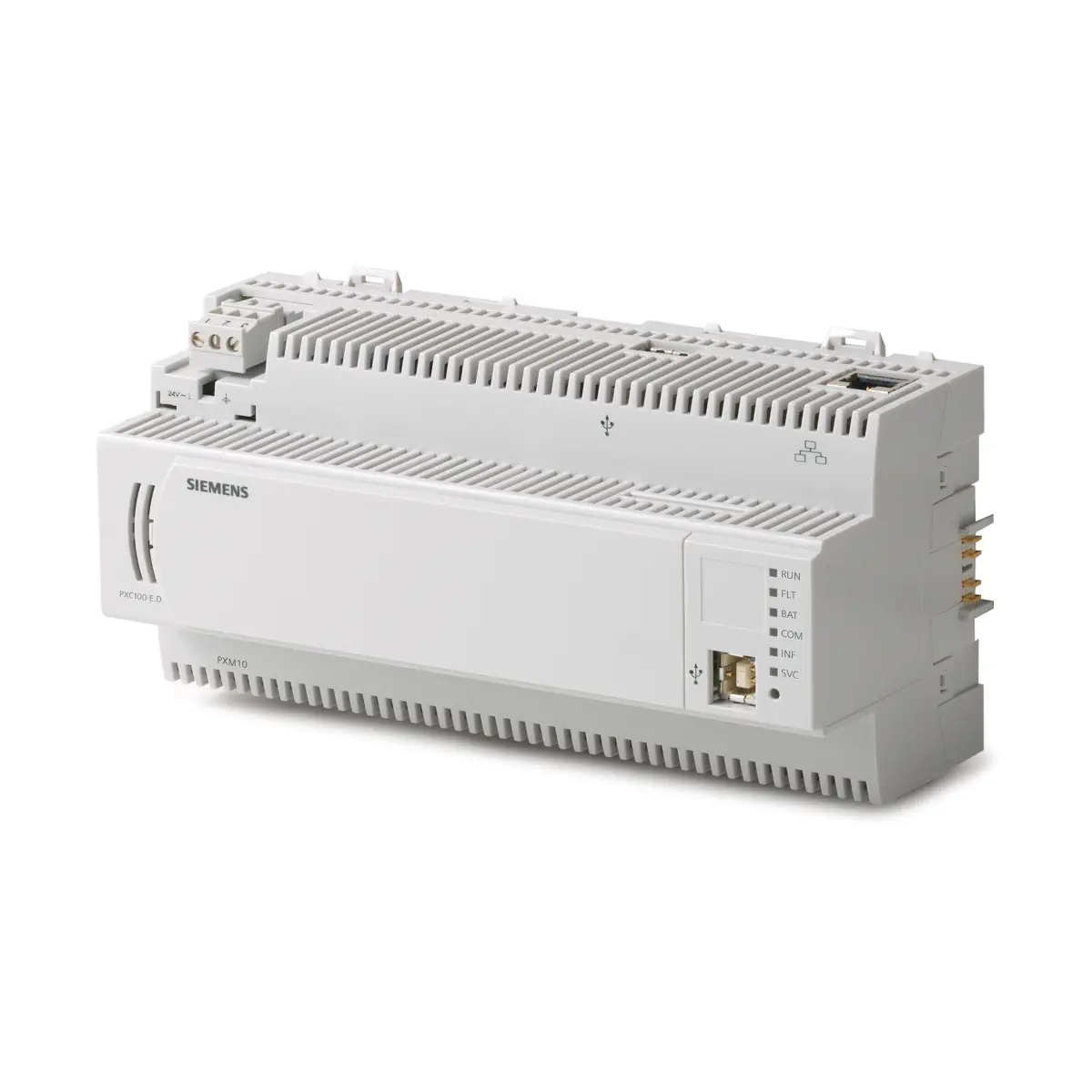

PXC200-E.D Sterownik modułowy - powyżej 200DP; interfejs magistrali międzymodułowej, BACnet/IP

PXC200-E.D to swobodnie programowalny, modułowy sterownik BACnet/IP z rodziny Desigo™ PX firmy Siemens, przeznaczony do aplikacji HVAC oraz zarządzania innymi instalacjami budynkowymi. Sterownik komunikuje się poprzez Ethernet / IP i może pracować zarówno jako urządzenie samodzielne, jak i w sieci z innymi sterownikami. Do rozbudowy wykorzystuje międzymodułową magistralę do podłączania zewnętrznych modułów wejść/wyjść TX-I/O o różnych typach sygnałów.

Najważniejsze cechy

• Producent: Siemens
• Model: PXC200-E.D
• Rodzina: Desigo™ PX
• Typ: sterownik modułowy (swobodnie programowalny) dla HVAC i automatyki budynkowej
• Komunikacja: BACnet poprzez Ethernet / IP (BACnet/IP)
• BTL: znak BTL (komunikacja BACnet przetestowana w BTL)
• Skalowanie I/O: podłączanie zewnętrznych modułów TX-I/O przez magistralę międzymodułową
• Punkty danych: maks. 200 punktów danych TX I/O i TX OPEN; maks. 52 fizyczne punkty danych TX I/O
• Funkcje zarządzania: alarmy, programy czasowe, rejestrowanie danych, zdalne zarządzanie, ochrona dostępu
• Praca: aplikacje samodzielne lub praca w sieci z innymi sterownikami

Zastosowanie

PXC200-E.D jest przeznaczony do realizacji specyficznych procesów oraz funkcji systemowych w instalacjach HVAC i automatyce budynkowej. Programy tworzy się jako logikę sterowania opartą o bloki funkcyjne, a sterownik posiada zintegrowany interfejs do realizacji funkcji zarządzania w obrębie instalacji.

Funkcje sterownika

• Zarządzanie alarmami i ich dystrybucja w sieci (trzy typy alarmów: proste, podstawowe i rozszerzone) z kontrolą oraz monitorowaniem przesyłania.
• Programy czasowe.
• Rejestracja danych (trend).
• Zdalne zarządzanie.
• Ochrona dostępu w obrębie całej sieci (profile i kategorie użytkowników).

Programowanie i narzędzia

• Język programowania: D-MAP.
• Tworzenie aplikacji: graficzne łączenie bloków funkcyjnych (biblioteki bloków).
• Ładowanie programu aplikacyjnego: narzędzie CFC z pakietu XWP – lokalnie przez złącze RJ45 sterownika lub poprzez sieć (BACnet/IP).
• Parametryzacja i konfiguracja: narzędzie PX Design pakietu XWP; zmienne sieciowe mogą być modyfikowane także z panelu operatorskiego.

Komunikacja i obsługa (HMI)

Sterownik PXC200-E.D komunikuje się z siecią budynkową poprzez Ethernet i standard BACnet. Dla obsługi i nadzoru możliwe jest wykorzystanie paneli operatorskich:

• PXM10 (lokalny panel operatora),
• PXM20-E (panel operatorski dla Ethernetu – może pracować jako wspólny dla instalacji po podłączeniu przez hub/switch).

Kompatybilne moduły rozszerzeń TX-I/O (przykładowe typy)

• Wejścia dwustanowe: TXM1.8D, TXM1.16D
• Moduły uniwersalne: TXM1.8U, TXM1.8U-ML
• Moduły super uniwersalne: TXM1.8X, TXM1.8X-ML
• Wyjścia przekaźnikowe: TXM1.6R, TXM1.6R-M
• Pomiar rezystancji (dla Pt100 4-żyłowe): TXM1.8P
• Wyjścia przekaźnikowe bistabilne: TXM1.6RL
• Wyjścia triakowe: TXM1.8T
• Moduł zasilania 1.2 A, zabezpieczenie 10 A: TXS1.12F10
• Moduł podłączenia magistrali, zabezpieczenie 10 A: TXS1.EF10
• Moduł rozszerzenia magistrali międzymodułowej: TXA1.IBE
• Moduł TX OPEN: TXI1.OPEN

Interfejsy i podłączenia

• Zasilanie: AC 24 V (wtykowe zaciski śrubowe), oraz uziemienie.
• Ethernet: RJ45, 10 Base-T / 100 Base-TX, IEEE802.3, autodetekcja; protokół BACnet na UDP/IP.
• HMI (szeregowy): RJ45 dla panelu operatorskiego PXM10.
• USB host: dla modemu RS232 poprzez kabel USB–RS232 PXA-C3.
• USB (interfejs urządzeń): do przyszłych zastosowań.
• Ochrona: interfejsy odporne na zwarcia.

Sygnalizacja LED i identyfikacja

• RUN (zielony): zasilanie OK / brak zasilania.
• FLT (czerwony): praca normalna / awaria / szybkie miganie: brak lub uszkodzony firmware.
• BAT (czerwony): bateria OK / bateria rozładowana – wymienić.
• COM (żółty): połączenie ze switchem OK / brak połączenia / miganie: komunikacja.
• INF (czerwony): dowolnie programowana.
• SRV (Ethernet) (czerwony): OK / brak połączenia ze switchem / miganie: nieskonfigurowany adres IP / miganie „Wink”: fizyczna identyfikacja sterownika.

Dane techniczne (PXC200-E.D)

• Napięcie robocze: AC 24 V ±20% (SELV lub PELV)
• Częstotliwość: 50/60 Hz
• Pobór mocy: maks. 24 VA
• Pobór prądu: 5 A
• Procesor: Motorola Power PC MPC885
• Pamięć: 64 MB SDRAM / 32 MB FLASH (96 MB całkowity)
• Klasa dokładności: 0.5
• Podtrzymanie RTC: bateria litowa CR2032 (wymienna) – czas pracy (ciągłej) 1 miesiąc, bez obciążenia 10 lat
• Podtrzymanie SDRAM: bateria 1× AA (wymienna) – czas pracy (ciągłej) 1 miesiąc; bez obciążenia: litowa 10 lat / alkaliczna 4 lata
• Stopień ochrony obudowy: IP20
• Klasa ochrony izolacji: II
• Masa: 0,489 kg (bez opakowania)

Warunki pracy

• Temperatura otoczenia (praca): 0…50°C
• Wilgotność: 5…95% r.h. (bez kondensacji)
• Transport / składowanie: -25…70°C, 5…95% r.h. (bez kondensacji)

Montaż i okablowanie

• Montaż: zatrzaski na standardowych szynach DIN.
• Zaciski: złącze zasilania na wtykowych blokach zaciskowych ze śrubą.
• Okablowanie Ethernet: do 100 m; przewód co najmniej CAT5 UTP lub STP.

Wymiary

• Wymiary sterownika (mm): 199 (dł.) × 74 (wys.) × 43 (gł.)

Podsumowanie

Siemens PXC200-E.D to wydajny sterownik modułowy BACnet/IP do profesjonalnych aplikacji HVAC i automatyki budynkowej. Zapewnia rozbudowę przez TX-I/O, funkcje zarządzania (alarmy, harmonogramy, trend, zdalne zarządzanie i kontrola dostępu), a także niezawodną komunikację po Ethernet w standardzie BACnet, potwierdzoną znakiem BTL.
