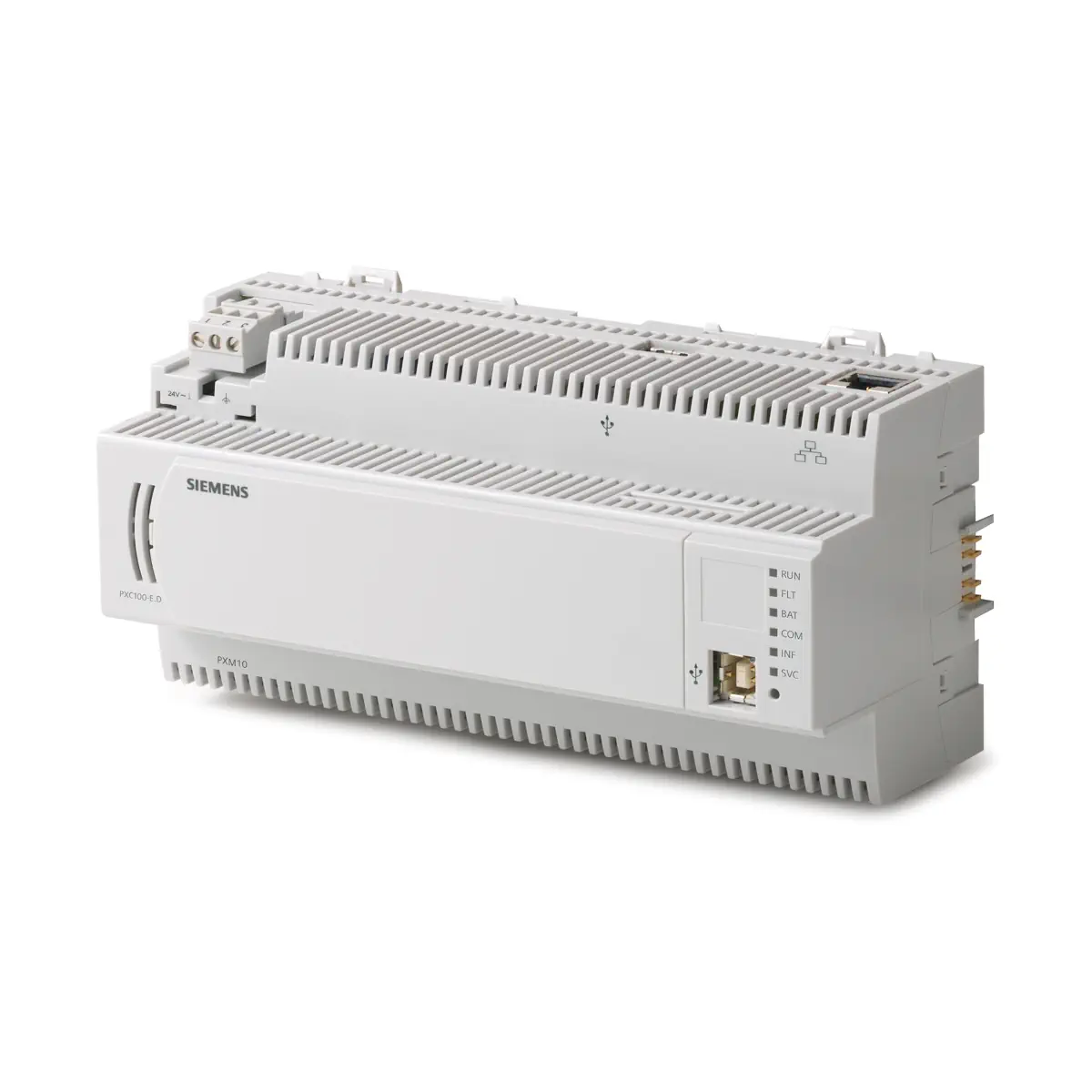

PXC100.D Sterownik modułowy - do 200DP; interfejs magistrali międzymodułowej, BACnet/LonTalk

PXC100.D to swobodnie programowalny sterownik modułowy systemu Desigo™ PX firmy Siemens, przeznaczony do aplikacji HVAC oraz zarządzania innymi instalacjami budynkowymi. Jest to sterownik BACnet z komunikacją na poziomie sieci budynkowej poprzez LonTalk (LONWORKS TP/FT-10), umożliwiający realizację zarówno aplikacji samodzielnych, jak i pracy w sieci z innymi sterownikami. Sterownik współpracuje z zewnętrznymi modułami TX-I/O poprzez magistralę międzymodułową (Island bus) oraz oferuje zintegrowane funkcje zarządzania, takie jak alarmy, programy czasowe, rejestracja danych, zdalne zarządzanie i ochrona dostępu w obrębie sieci.

Najważniejsze cechy

• Producent: Siemens
• Model: PXC100.D
• Seria: Desigo™ PX (sterowniki modułowe)
• Typ: swobodnie programowalny sterownik BACnet (komunikacja przez LonTalk)
• Przeznaczenie: instalacje HVAC i zarządzanie innymi instalacjami budynkowymi
• Skalowalność: do 200 punktów danych (TX I/O + TX OPEN); maks. 52 fizyczne punkty danych TX I/O
• Programowanie: język D-MAP; tworzenie aplikacji przez graficzne łączenie bloków funkcyjnych (biblioteki)
• Funkcje zarządzania: alarmy (proste/podstawowe/rozszerzone), programy czasowe, rejestracja danych, zdalne zarządzanie, ochrona dostępu
• Oznaczenie: BTL (komunikacja BACnet przetestowana w BTL)
• Montaż: na standardowej szynie DIN (zatrzaski)

Zastosowanie

PXC100.D przeznaczony jest do realizacji specyficznych procesów sterowania w automatyce budynkowej, w szczególności w systemach HVAC. Może pracować jako sterownik samodzielny lub jako element systemu rozproszonego, komunikując się z innymi sterownikami metodą peer-to-peer. Sterownik umożliwia podłączenie paneli operatorskich oraz współpracę z zewnętrznymi modułami wejść/wyjść.

Rozbudowa i kompatybilność

Moduły TX-I/O (magistrala międzymodułowa)

Sterownik PXC100.D współpracuje z zewnętrznymi modułami TX-I/O o różnych typach sygnałów, podłączanymi poprzez magistralę międzymodułową, m.in.:

• Wejścia dwustanowe: TXM1.8D, TXM1.16D
• Moduł uniwersalny: TXM1.8U, TXM1.8U-ML
• Moduł super uniwersalny: TXM1.8X, TXM1.8X-ML
• Wyjścia przekaźnikowe: TXM1.6R, TXM1.6R-M
• Pomiar rezystancji (Pt100, 4-żyłowe): TXM1.8P
• Wyjścia przekaźnikowe bistabilne: TXM1.6RL
• Wyjścia triakowe: TXM1.8T
• Moduł zasilania: TXS1.12F10
• Moduł podłączenia magistrali: TXS1.EF10
• Moduł rozszerzenia magistrali międzymodułowej: TXA1.IBE
• Moduł TX OPEN: TXI1.OPEN

Integracja istniejących modułów PTM I/O (P-Bus)

• Moduł rozszerzeń P-Bus: PXX-PBUS
• Wymagany jest TXS1.12F10 jako zasilanie magistrali P-Bus dla każdego pasma P-Bus; TXS1.12F10 może zasilić maks. 64 urządzenia (1 LU = 12,5 mA, DC 24 V).

Integracja urządzeń Desigo RXC i urządzeń LONMARK® (moduły PXX-Lx)

• PXX-L11: integracja maks. 60 urządzeń (dla PXC100.D: do 60 regulatorów RXC, przy Desigo ≥ V5)
• PXX-L12: integracja maks. 120 urządzeń (dla PXC100.D: do 120 regulatorów RXC, przy Desigo ≥ V5)
• Duża liczba podłączonych RXC może odpowiednio zmniejszyć wydajność dla punktów danych z modułów TX-I/O lub PTM-I/O.

Funkcje i komunikacja

Programowanie i logika sterowania

• Sterownik jest swobodnie programowalny w języku D-MAP.
• Programy aplikacyjne tworzy się poprzez graficzne łączenie bloków funkcyjnych dostępnych w bibliotekach.

Zarządzanie systemem

• Zarządzanie alarmami i ich dystrybucja poprzez sieć; trzy typy alarmów: proste, podstawowe i rozszerzone (z kontrolą oraz automatycznym monitorowaniem przesyłania).
• Programy czasowe.
• Rejestracja danych (trend) i przechowywanie aktualnych parametrów.
• Zdalne zarządzanie.
• Ochrona dostępu w obrębie sieci (profile i kategorie użytkowników).

Komunikacja BACnet przez LonTalk (PXC100.D)

• Transmisja w sieci LONWORKS TP/FT-10 (prędkość: 78 kBit/s).
• Komunikaty zgodne z międzynarodowym standardem BACnet.

Panele operatorskie i obsługa

• PXM10 – lokalny panel operatorski (połączenie przewodem; kabel podłączeniowy maks. 3 m).
• PXM20 – panel operatorski dla BACnet/LonTalk (może być lokalny lub sieciowy).
• PX-WEB – możliwość pracy jako serwer Web z interfejsem przeglądarkowym po zastosowaniu modułu rozszerzeń PXA40-W… (wysyłanie alarmów przez SMS lub e-mail zgodnie z możliwościami modułu).

Interfejsy i podłączenia (PXC100.D)

• Zasilanie: wyjmowana wtyczka ze złączem śrubowym (AC 24 V) oraz zacisk uziemienia.
• Poziom sieci budynkowej: LONWORKS FTT Transceiver (CLA/CLB, złącze śrubowe).
• HMI (RJ45, LONWORKS): dla panelu operatorskiego PXM20 (także dla narzędzia).
• HMI / Tool (RJ45, LONWORKS i szeregowy): dla PXM10, PXM20 i narzędzia (kabel podłączeniowy maks. 3 m).
• HMI (RJ45, szeregowy): dla panelu operatorskiego PXM10.
• USB host: dla modemu RS232 poprzez kabel USB–RS232 PXA-C3.
• Interfejs urządzeń USB: przewidziany do przyszłych zastosowań.
• Magistrala międzymodułowa: złącze do podłączenia modułów TX-I/O.

Wskaźniki LED i serwis

• RUN (zielony): stale włączona – zasilanie OK; stale wyłączona – brak zasilania.
• FLT (czerwony): stale wyłączona – praca normalna; stale włączona – awaria; szybkie miganie – brak lub uszkodzony firmware.
• BAT (czerwony): stale wyłączona – bateria OK; stale włączona – bateria rozładowana (wymienić).
• COM (żółty): miganie – komunikacja (pozostałe stany zależne od użytego połączenia).
• INF (czerwony): dowolnie programowana.
• SRV (LONWORKS Bus) (czerwony): stale wyłączona – węzeł LONWORKS skonfigurowany; stale włączona – defekt chipu LONWORKS lub wciśnięty Service pin; miganie – węzeł LONWORKS nieskonfigurowany; miganie (Wink) – identyfikacja sterownika po odebraniu komendy Wink.

Dane techniczne (PXC100.D)

• Napięcie robocze: AC 24 V ± 20% (SELV lub PELV)
• Częstotliwość: 50/60 Hz
• Pobór mocy: maks. 24 VA
• Pobór prądu: 5 A
• Procesor: Motorola Power PC MPC885
• Pamięć: 64 MB SDRAM / 32 MB FLASH (96 MB całkowity)
• Klasa dokładności: 0.5
• Stopień ochrony: IP20
• Klasa ochrony izolacji: II
• Temperatura pracy: 0…50 °C
• Wilgotność pracy: 5…95% r.h. (bez kondensacji)
• Transport / składowanie – temperatura: -25…70 °C
• Masa: 0,489 kg (bez opakowania)

Montaż i uruchomienie

• Montaż poprzez zatrzaski na standardowych szynach DIN.
• Złącza zasilania i magistrali są realizowane poprzez wtykowe bloki zaciskowe śrubowe.
• Ładowanie programu aplikacyjnego wykonywane jest narzędziem CFC pakietu XWP – lokalnie przez złącze RJ45 sterownika lub poprzez sieć BACnet/LonTalk.
• Do ustawienia parametrów sterujących i danych konfiguracyjnych służy narzędzie PX Design pakietu XWP; część danych może być modyfikowana z paneli PXM20 lub PXM10.

Podsumowanie

Siemens PXC100.D to wydajny, modułowy sterownik BACnet/LonTalk do systemu Desigo™ PX, zaprojektowany do rozbudowy o moduły TX-I/O i realizacji zaawansowanych funkcji sterowania oraz zarządzania w automatyce budynkowej. Swobodne programowanie w D-MAP, obsługa do 200 punktów danych oraz rozbudowane funkcje alarmowe, czasowe i rejestracji danych czynią go solidną bazą dla nowoczesnych aplikacji HVAC.
