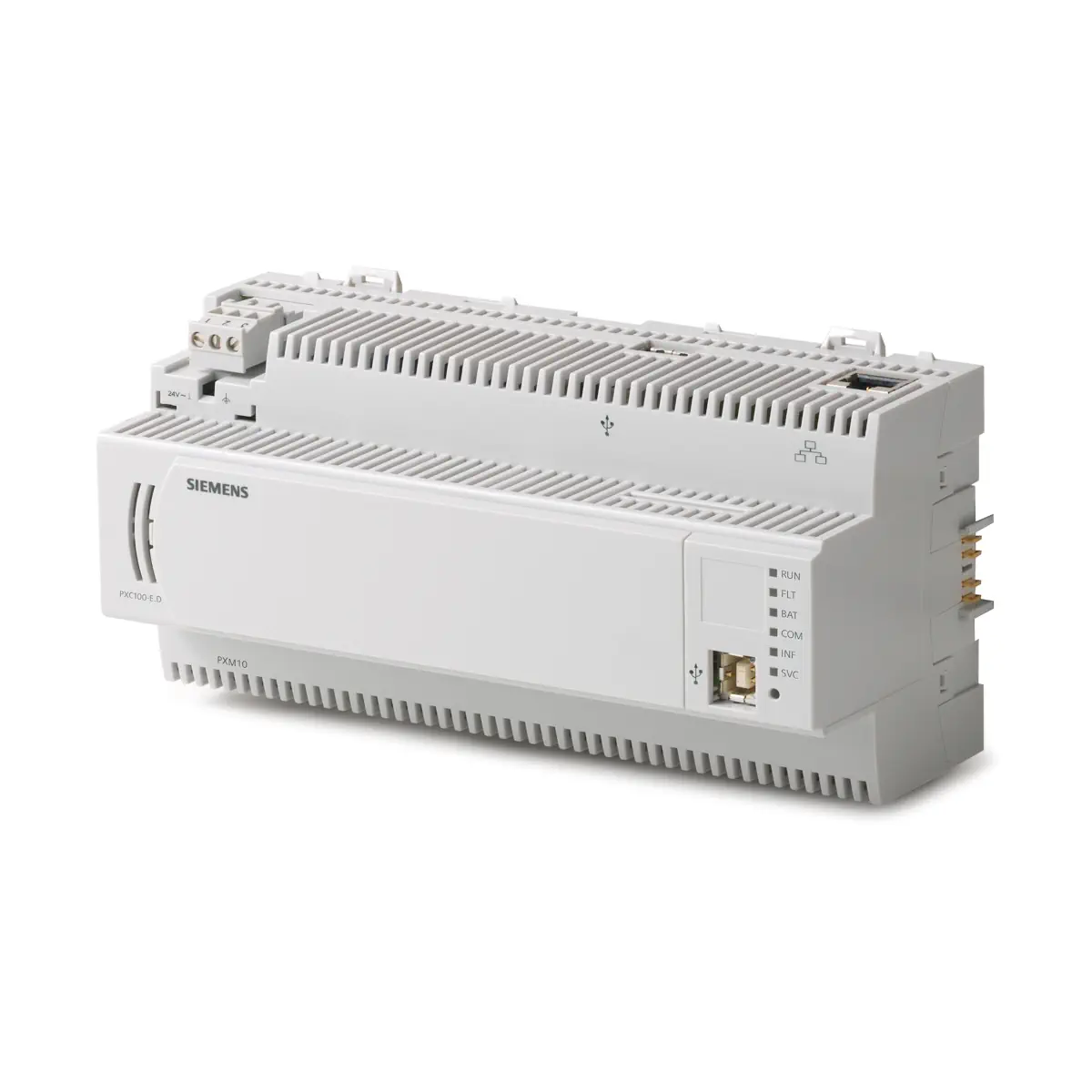

PXC50.D Sterownik do 52DP; interfejs magistrali międzymodułowej, BACnet/LonTalk

PXC50.D to swobodnie programowalny sterownik modułowy Siemens z rodziny Desigo™ PX, przeznaczony do aplikacji HVAC oraz do zarządzania innymi instalacjami budynkowymi. Jest to sterownik BACnet, w którym transmisja odbywa się poprzez LonTalk (BACnet/LonTalk). Urządzenie obsługuje podłączanie zewnętrznych modułów TX‑I/O przez międzymodułową magistralę (Island bus), a także integrację regulatorów Desigo RXC i urządzeń 3‑cich zgodnych ze standardem LONMARK® (z użyciem odpowiednich modułów rozszerzeń).

Najważniejsze cechy

• Producent: Siemens
• Model: PXC50.D
• Rodzina: Desigo™ PX
• Typ: sterownik modułowy BACnet (BACnet/LonTalk)
• Zastosowanie: instalacje HVAC i zarządzanie innymi instalacjami budynkowymi
• Programowanie: swobodnie programowalny (język D‑MAP; tworzenie aplikacji poprzez graficzne łączenie bloków funkcyjnych)
• Punkty danych: maks. 200 (TX I/O + TX OPEN); maks. liczba fizycznych punktów danych TX I/O: 52
• Funkcje zarządzania: alarmy, programy czasowe, rejestrowanie danych, zdalne zarządzanie, ochrona dostępu (profile i kategorie użytkowników)
• Procesor: Motorola Power PC MPC885
• Pamięć: 64 MB SDRAM / 32 MB FLASH (96 MB łącznie)
• Zasilanie: AC 24 V ±20%, 50/60 Hz (SELV/PELV)
• Pobór mocy: max. 24 VA
• Stopień ochrony obudowy: IP20
• Klasa ochrony izolacji: II
• Masa: 0,489 kg (bez opakowania)

Zastosowanie

PXC50.D jest przeznaczony do budowy sterowania i zarządzania instalacjami w budynkach, zarówno jako jednostka pracująca samodzielnie, jak i w sieci z innymi sterownikami. Umożliwia:

• podłączanie zewnętrznych modułów wejść/wyjść TX‑I/O przez magistralę międzymodułową (Island bus),
• integrację istniejących modułów PTM I/O poprzez moduł rozszerzeń PXX‑PBUS,
• integrację regulatorów Desigo RXC oraz urządzeń 3‑cich zgodnych z LONMARK® poprzez moduły PXX‑L11 lub PXX‑L12.

Dla PXC50.D liczba regulatorów RXC możliwych do podłączenia wynosi 10 (zarówno z PXX‑L11, jak i z PXX‑L12; wymagane Desigo ≥ V5).

Obsługa i narzędzia

• PXM10 – lokalny panel operatora (podłączenie przewodem PXA‑C1).
• PXM20 – sieciowy panel operatora (BACnet/LonTalk), może pracować lokalnie lub jako wspólny dla całej instalacji (podłączenie przewodem PXA‑C1).
• PX‑WEB – możliwość pracy z przeglądarki (panel dotykowy/PDA) przy zastosowaniu karty rozszerzeń PXA40‑W… oraz alarmowania przez SMS lub e‑mail (zgodnie z funkcjami modułu).

Funkcje i działanie

Swobodne programowanie

• Sterownik jest programowalny w D‑MAP.
• Programy aplikacyjne tworzy się poprzez graficzne łączenie bloków funkcyjnych dostępnych w bibliotekach.

Funkcje zarządzania (wbudowane)

• Zarządzanie alarmami i dystrybucja w całej sieci; trzy typy alarmów: proste, podstawowe i rozszerzone, z bezpieczną kontrolą oraz automatycznym monitorowaniem przesyłania.
• Programy czasowe.
• Rejestracja danych (trendy) oraz obsługa danych konfiguracyjnych.
• Zdalne zarządzanie.
• Ochrona przed dostępem w obrębie całej sieci (profile i kategorie użytkowników).

Komunikacja i interfejsy (PXC50.D)

• Poziom sieci budynkowej: LONWORKS FTT Transceiver (magistrala na złączu śrubowym).
• Interfejsy RJ45 (lokalnie):
  • HMI – dla panelu PXM20 (BACnet/LonTalk) (także dla narzędzia).
  • HMI / Tool – dla PXM10 (serial), PXM20 (BACnet/LonTalk) oraz narzędzia (kabel max. 3 m).
  • HMI (szeregowy) – dla panelu PXM10 (serial).
• USB host (modem): modem RS232 poprzez kabel USB‑RS232 PXA‑C3.
• Interfejs urządzeń USB: do przyszłych zastosowań.
• Zaciski śrubowe (wtykowe): przewody linkowe lub żyłowe 0,25…2,5 mm² lub 2 × 1,5 mm².
• Ochrona: urządzenie odporne na zwarcia.

Zasilanie i podtrzymanie danych

• Napięcie robocze: AC 24 V ±20% (SELV/PELV)
• Częstotliwość: 50/60 Hz
• Pobór mocy: max. 24 VA
• Bateria zegara czasu rzeczywistego: litowa CR2032, wymienna (czas pracy ciągłej: 1 miesiąc; bez obciążenia: 10 lat)
• Bateria podtrzymania pamięci SDRAM: 1× AA, wymienna (czas pracy ciągłej: 1 miesiąc; bez obciążenia: litowa 10 lat / alkaliczna 4 lata)

Wskaźniki LED i serwis

• RUN (zielony): zasilanie OK / brak zasilania
• FLT (czerwony): praca normalna / awaria / szybkie miganie: brak lub uszkodzony firmware
• BAT (czerwony): bateria OK / bateria rozładowana – wymienić
• INF (czerwony): dowolnie programowana
• SRV (LONWORKS Bus, czerwony): stan konfiguracji węzła LONWORKS, sygnalizacja defektu lub identyfikacja po komendzie Wink
• Service pin (DESIGO): przycisk serwisowy do identyfikacji urządzenia w sieci
• Reset: wymusza restart sterownika

Montaż

• Montaż poprzez zatrzaski na standardowych szynach.
• Złącze zasilania i złącza urządzeń pomieszczeniowych: wtykowe, wkręcane bloki zaciskowe.
• Inne interfejsy działają na zasadzie „szybkiego wtyku”.
• Możliwość zastosowania dodatkowego modułu PXA40‑… zamiast pokrywy czołowej; moduły opcjonalne mogą być dołączane i odłączane w trakcie pracy sterownika (funkcjonalność pojawia się natychmiast po dołączeniu i zanika po ok. 1 minucie od odłączenia).

Dane techniczne (wybrane)

• Zasilanie: AC 24 V ±20%, 50/60 Hz
• Pobór mocy: max. 24 VA
• Procesor: Motorola Power PC MPC885
• Pamięć: 64 MB SDRAM / 32 MB FLASH
• Stopień ochrony: IP20
• Temperatura pracy: 0…50 °C
• Wilgotność pracy: 5…95% r.h. (bez kondensacji)
• Masa: 0,489 kg

Podsumowanie

Siemens PXC50.D to wydajny, swobodnie programowalny sterownik BACnet/LonTalk do automatyki budynkowej, przeznaczony do rozbudowy o TX‑I/O oraz integracji urządzeń LONMARK® i regulatorów Desigo RXC. Wbudowane funkcje zarządzania, narzędzia uruchomieniowe oraz możliwość rozbudowy o moduły PXA40‑… czynią go elastyczną platformą do zastosowań w systemach HVAC i BMS.
