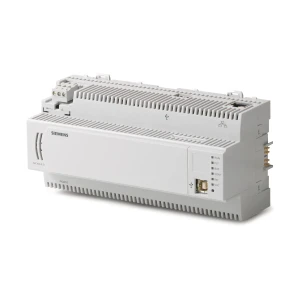

PXC50-E.D Sterownik do 52DP; interfejs magistrali międzymodułowej, BACnet/IP

PXC50-E.D to swobodnie programowalny sterownik modułowy systemu Desigo™ PX firmy Siemens, przeznaczony do aplikacji HVAC oraz zarządzania innymi instalacjami budynkowymi. Model ten jest sterownikiem BACnet/IP – komunikacja realizowana jest przez Ethernet, a konstrukcja modułowa umożliwia rozbudowę o zewnętrzne moduły wejść/wyjść TX-I/O poprzez magistralę międzymodułową. Sterownik oferuje funkcje zarządzania (m.in. alarmy, programy czasowe, rejestrowanie danych, zdalne zarządzanie i ochronę dostępu) oraz wysoką wydajność i niezawodne działanie.

Najważniejsze cechy

• Producent: Siemens
• Seria: Desigo™ PX
• Model: PXC50-E.D
• Typ: sterownik modułowy, swobodnie programowalny (D-MAP)
• Komunikacja: BACnet/IP (BACnet na UDP/IP) przez Ethernet
• Funkcje zarządzania: zarządzanie alarmami i ich dystrybucja w sieci, programy czasowe, rejestracja danych, zdalne zarządzanie, ochrona przed dostępem (profile i kategorie użytkowników)
• Rozbudowa I/O: podłączenie zewnętrznych modułów TX-I/O przez magistralę międzymodułową
• Punkty danych: „punkty danych” obejmują fizyczne wejścia/wyjścia przez TX-I/O oraz punkty integrowane przez TX OPEN
• Maksymalna liczba punktów danych TX I/O + TX OPEN: 200
• Maksymalna liczba fizycznych punktów danych TX I/O: 52
• BTL: znak BTL (komunikacja BACnet przetestowana w BTL)
• Praca: dla aplikacji samodzielnych lub w sieci z innymi sterownikami

Zastosowanie

PXC50-E.D służy do realizacji specyficznych procesów oraz funkcji sterowania w instalacjach budynkowych, w szczególności HVAC. Sterownik może pracować jako urządzenie samodzielne lub jako element sieci BACnet/IP, realizując zarówno sterowanie, jak i funkcje zarządzania instalacją.

Programowanie i uruchomienie

• Język programowania: D-MAP; programy tworzy się poprzez graficzne łączenie bloków funkcyjnych w bibliotekach.
• Wgrywanie programu aplikacyjnego: narzędzie CFC z pakietu XWP – lokalnie przez złącze RJ45 sterownika lub poprzez sieć (BACnet/IP).
• Narzędzia parametryzacji: PX Design (XWP) do ustawień parametrów sterujących i danych konfiguracyjnych.
• Konfiguracja adresów sieciowych: narzędzie XWP; identyfikacja urządzenia w sieci przez przycisk serwisowy lub komendę „Wink” (miganie diody serwisowej LED).
• Reset: naciśnięcie przycisku „reset” wymusza restart sterownika.

Obsługa i integracja HMI

• PXM10: lokalny panel operatora (połączenie przewodem PXA-C1), możliwość modyfikacji części danych.
• PXM20-E: sieciowy panel operatorski dla Ethernetu – może pracować jako lokalny lub jako wspólny dla całej instalacji w sieci BACnet/IP (podłączony przez hub/switch).
• PX-WEB: karta rozszerzeń PXA40-W… jest przystosowana do pracy jako serwer Web (obsługa z przeglądarki, panelu dotykowego lub PDA) oraz umożliwia wysyłanie alarmów przez SMS lub e-mail.

Kompatybilne moduły TX-I/O (magistrala międzymodułowa)

• Wejścia dwustanowe: TXM1.8D, TXM1.16D
• Moduł uniwersalny (z/bez sterowania lokalnego i LCD): TXM1.8U, TXM1.8U-ML
• Moduł super uniwersalny (z/bez sterowania lokalnego i LCD): TXM1.8X, TXM1.8X-ML
• Wyjścia przekaźnikowe (z/bez sterowania lokalnego): TXM1.6R, TXM1.6R-M
• Pomiar rezystancji (dla Pt100 4-żyłowe): TXM1.8P
• Wyjścia przekaźnikowe bistabilne: TXM1.6RL
• Wyjścia triakowe: TXM1.8T
• Moduł zasilania 1.2 A, zabezpieczenie 10 A: TXS1.12F10
• Moduł podłączenia magistrali, zabezpieczenie 10 A: TXS1.EF10
• Moduł rozszerzenia magistrali międzymodułowej: TXA1.IBE
• Moduł TX OPEN: TXI1.OPEN

Interfejsy i okablowanie (PXC...-E.D)

• Zasilanie: AC 24 V (złącze śrubowe, wyjmowana wtyczka)
• Ethernet: RJ45 (10 Base-T / 100 Base-TX, IEEE 802.3, autodetekcja), BACnet na UDP/IP
• USB host (modem): RS232 modem poprzez kabel USB–RS232 PXA-C3
• USB (urządzeń): do przyszłych zastosowań
• HMI (szeregowy): RJ45 dla panelu operatorskiego PXM10
• Przekrój przewodów dla zacisków śrubowych: 0,25…2,5 mm² lub 2 × 1,5 mm²
• Kable Ethernet i PXM20-E: max. 100 m; standardowy kabel co najmniej CAT5 (UTP lub STP)

Dane techniczne

• Napięcie robocze: AC 24 V ± 20%
• Napięcie znamionowe: AC 24 V
• Rodzaj napięcia: SELV lub PELV
• Częstotliwość: 50/60 Hz
• Pobór mocy: max. 24 VA
• Pobór prądu: 5 A
• Procesor: Motorola Power PC MPC885
• Pamięć: 64 MB SDRAM / 32 MB FLASH (96 MB całkowity)
• Klasa dokładności: 0,5
• Podtrzymanie RTC: bateria litowa CR2032 (wymienna); czas pracy (ciągłej) 1 miesiąc, bez obciążenia 10 lat
• Podtrzymanie pamięci SDRAM: 1 × AA (wymienna); czas pracy (ciągłej) 1 miesiąc; bez obciążenia: litowa 10 lat, alkaliczna 4 lata (zgodnie z wersją/serią urządzenia)
• Ochrona: odporne na zwarcia
• Stopień ochrony obudowy: IP20
• Klasa ochrony izolacji: II
• Warunki pracy: 0…50 °C; 5…95% r.h. (bez kondensacji)
• Warunki transportu: -25…70 °C; 5…95% r.h. (bez kondensacji)
• Masa: 0,489 kg (bez opakowania)

Montaż

• Montaż poprzez zatrzaski na standardowych szynach DIN.
• Złącze zasilania posiada wtykowe wkręcane bloki zaciskowe; inne interfejsy działają na zasadzie „szybkiego wtyku”.

Podsumowanie

Siemens PXC50-E.D to wydajny, modułowy sterownik BACnet/IP dla aplikacji HVAC, który łączy swobodne programowanie (D-MAP) z rozbudowanymi funkcjami zarządzania instalacją oraz możliwością rozbudowy o moduły TX-I/O. Dzięki komunikacji przez Ethernet, wsparciu dla paneli operatorskich oraz narzędzi XWP, stanowi solidną bazę do budowy nowoczesnych systemów automatyki budynkowej.
