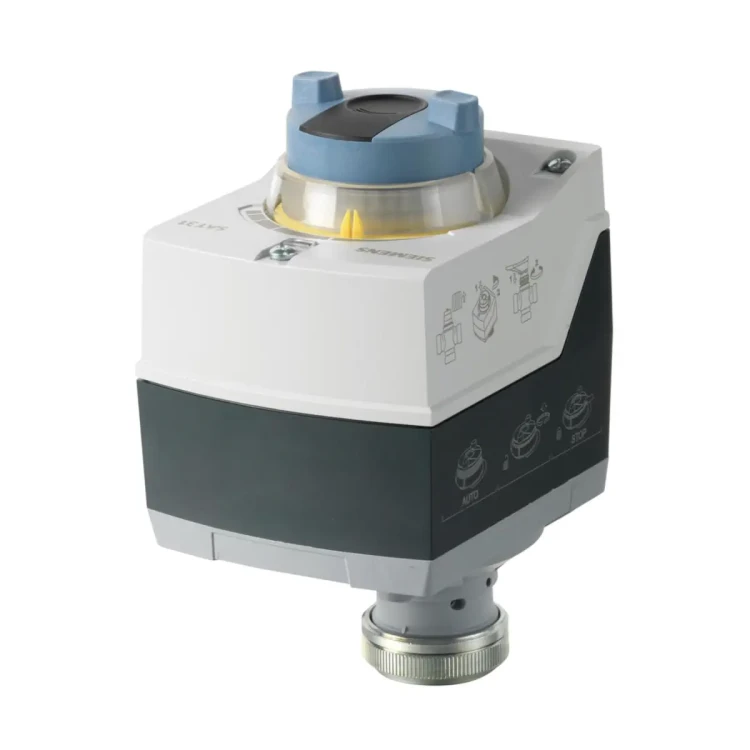

SAT31.008 Siłownik elektromechaniczny, skok 5,5 mm, 300 N, 3-stawny, 230 V AC, 8 s, do zaworów VVG549..

SAT31.008 to siłownik elektromechaniczny Siemens ACVATIX o skoku 5,5 mm i sile 300 N, zasilany napięciem AC 230 V i sterowany sygnałem 3-stawnym. Przeznaczony jest do bezpośredniego montażu na przelotowych zaworach Siemens VVG549.. (skok 5,5 mm), stosowanych jako zawory regulacyjne lub odcinające w instalacjach grzewczych i klimatyzacyjnych. Siłownik wyposażono w pokrętło sterowania ręcznego, wskaźnik położenia oraz sygnalizację stanu (LED).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX SAT..
• Model: SAT31.008
• Nr magazynowy: S55158-A119
• Typ: siłownik elektromechaniczny do zaworów
• Zasilanie: AC 230 V ±15%, 45…65 Hz
• Sterowanie: 3-stawne (poprzez zaciski Y1 / Y2)
• Siła nominalna: 300 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu (skok nominalny): 8 s
• Sprężyna powrotna: nie
• Sterowanie ręczne: tak
• Stopień ochrony obudowy: IP54
• Klasa izolacji (EN 60730): II (dla 230 V AC)
• Możliwość rozbudowy: opcjonalny przełącznik pomocniczy ASC10.51

Zastosowanie

Siłownik SAT31.008 przeznaczony jest do sterowania przelotowymi zaworami Siemens:

• VVG549.. (zawory o skoku 5,5 mm)

Z łącznikiem montażowym ASK30 może być także stosowany z dawnymi zaworami Landis & Gyr o skoku 4 mm lub 5,5 mm typu: X3i.., VVG45.., VXG45.., VXG46.., VVI51...

Funkcje i obsługa

Sterowanie 3-stawne

• Sygnał 3-stawny steruje siłownikiem poprzez zaciski połączeniowe Y1 lub Y2.
• Żądane położenie jest przenoszone na zawór.

Wskaźniki i ręczne sterowanie

• Pokrętło sterowania ręcznego (nieprzeznaczone do pracy ciągłej).
• Wskaźnik położenia oraz sygnalizacja stanu (LED).

Funkcje dodatkowe (opcjonalnie)

Dodatkowe funkcje można zrealizować za pomocą przełącznika pomocniczego ASC10.51 (nastawiane punkty przełączania).

Podłączenie elektryczne

• Zaciski: N (neutralny systemowy, SN), Y1 (sygnał sterujący – wysuwanie trzpienia), Y2 (sygnał sterujący – wsuwanie trzpienia), L (potencjał systemowy, SP).
• Przekrój przewodów: 0,75…1,5 mm² (AWG 20…16)
• Doprowadzenie kabli (EU): 1 otwór Ø16,4 mm (pod M16) oraz 1 otwór Ø20,5 mm (pod M20); długość gwintu maks. 9 mm
• Zewnętrzne zabezpieczenie linii zasilającej (EU): bezpiecznik zwłoczny 6…10 A lub wyłącznik nadprądowy maks. 13 A (char. B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu do maks. 10 A

Dane techniczne

• Napięcie zasilające: AC 230 V ±15%
• Częstotliwość: 45…65 Hz
• Pobór mocy (50 Hz): 5,0 VA / 2,5 VA (druga wartość: podczas normalnej pracy)
• Siła nominalna: 300 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu (skok nominalny): 8 s
• Dopuszczalna temperatura czynnika w podłączonym zaworze: 1…130 °C (krótkotrwale do +150 °C, maks. 6 godzin na dobę)
• Stopień ochrony: IP54
• Warunki otoczenia (praca): -5…55 °C; wilgotność 5…95% r.h. (bez kondensacji)

Montaż

• Montaż bezpośredni na zaworach – bez dodatkowych czynności.
• Do zastosowań na zewnątrz pomieszczeń należy stosować osłonę pogodową ASK39.2 (stopień ochrony IP54 pozostaje niezmieniony).

Wymiary i masa

• Wymiary (A × B × C): 151 × 80 × 93 mm
• Przyłącze: G ¾
• Masa: 0,4 kg

Podsumowanie

Siemens SAT31.008 to szybki siłownik 3-stawny AC 230 V o skoku 5,5 mm i sile 300 N, przeznaczony do zaworów VVG549... Bezpośredni montaż, sterowanie ręczne, wskaźnik położenia oraz sygnalizacja LED sprawiają, że jest to praktyczne rozwiązanie do instalacji HVAC pracujących w trybie regulacji lub odcięcia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z obowiązującymi przepisami.
• Montaż, podłączenie i uruchomienie należy wykonywać zgodnie z krajowymi przepisami bezpieczeństwa oraz dokumentacją producenta. Nieprzestrzeganie tych wymagań może spowodować obrażenia osób i uszkodzenie mienia.
• Urządzenie elektryczne zasilane napięciem 230 V AC. Przed montażem, podłączeniem przewodów, montażem akcesoriów oraz pracami serwisowymi należy odłączyć zasilanie. Przy podłączeniu 230 V AC występuje zagrożenie życia.
• Siłownik SAT31.008 jest przeznaczony do sterowania 3-stawnego i musi być sterowany z odpowiedniego regulatora oraz podłączony zgodnie ze schematem połączeń producenta. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia lub nieprawidłową pracę instalacji.
• Przed zamontowaniem siłownika na zaworze należy ręcznie ustawić siłownik w pozycji 0 zgodnie z oznaczeniem na obudowie.
• Podczas montażu należy wyrównać siłownik przed dokręceniem nakrętki. Po dokręceniu nakrętki nie wolno obracać siłownika.
• Nakrętkę mocującą należy dokręcać wyłącznie ręcznie. Nie używać narzędzi, takich jak klucze do rur, ponieważ może to doprowadzić do uszkodzenia siłownika lub zaworu.
• Należy unikać wywierania nadmiernej siły na siłownik podczas montażu akcesoriów i okablowania. Jeśli połączenie z zaworem poluzuje się wskutek wysokiej temperatury medium, nie dokręcać ponownie nakrętki, aby uniknąć nadmiernych sił podczas stygnięcia medium.
• Nie dotykać nakrętki mocującej, gdy zawór lub rury są gorące, ponieważ grozi to oparzeniem.
• Urządzenie należy montować wyłącznie w dopuszczalnych pozycjach montażowych. Przy zastosowaniu na zewnątrz należy stosować osłonę pogodową ASK39.2.
• Stopień ochrony IP54 jest zapewniony tylko przy zastosowaniu odpowiednich dławików kablowych. Przewód należy podłączyć do dławnicy kablowej w taki sposób, aby utworzyć pętlę umożliwiającą ściekanie wody.
• Przed ponownym uruchomieniem siłownik musi być prawidłowo zamontowany na zaworze.
• Produkt przeznaczony do pracy w temperaturze otoczenia od -5 °C do +55 °C; instrukcja montażu wskazuje zakres montażu od -5 °C do +50 °C. Nie używać poza dopuszczalnymi warunkami pracy określonymi przez producenta.
