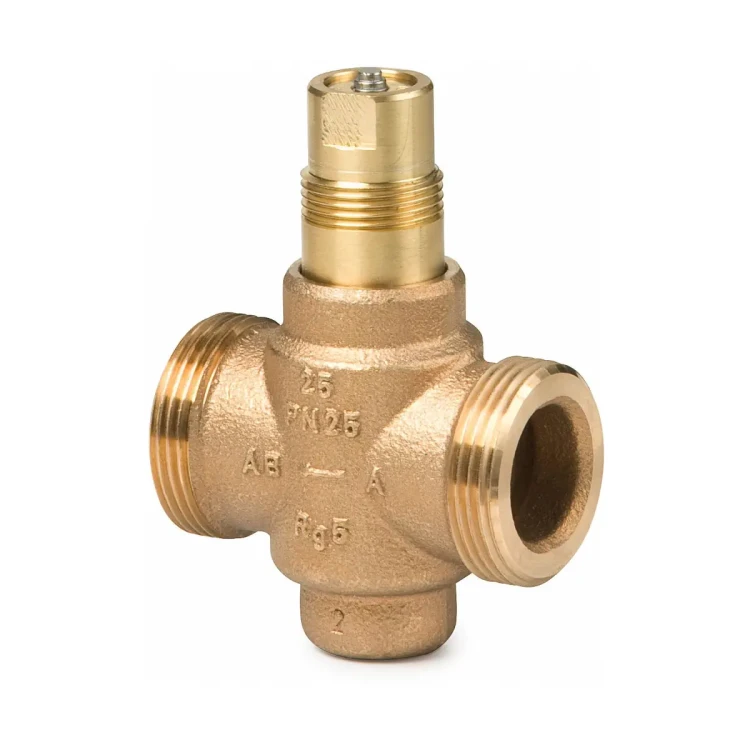

VVG549.15-2.5 Zawór przelotowy gwintowany, PN25, DN15, kvs 2,5 m3/h, współpracuje z SAT.., przyłącza G¾B

VVG549.15-2.5 to zawór przelotowy (grzybkowy) ACVATIX™ firmy Siemens o klasie ciśnienia PN 25, z gwintami zewnętrznymi, przeznaczony do pracy jako zawór regulacyjny lub zawór odcinający w zamkniętych obiegach instalacji ciepłowniczych i grzewczych. Wersja DN 15 oferuje kvs 2,5 m³/h oraz skok 5,5 mm, a dzięki korpusowi z brązu CuSn5Zn5Pb2 jest przystosowana do czynników o temperaturze do +130°C (z siłownikami SAT.. krótkotrwale do +150°C, maks. 6 godzin na dobę).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VVG549.15-2.5
• Typ: zawór przelotowy (grzybkowy) z gwintami zewnętrznymi
• Klasa ciśnienia: PN 25 (wg ISO 7268)
• DN: 15
• kvs: 2,5 m³/h
• Skok nominalny: 5,5 mm
• Przyłącza: gwint zewnętrzny G ¾B wg ISO 228-1 (do uszczelnień płaskich)
• Sterowanie ręczne: pokrętłem 0…100% (fabrycznie zamontowane)
• Materiały: korpus z brązu CuSn5Zn5Pb2; gniazdo/grzybek/trzpień/sprężyna ze stali nierdzewnej; dławica mosiężna; uszczelnienia EPDM

Zastosowanie

Zawór VVG549.15-2.5 jest przeznaczony do stosowania w instalacjach ciepłowniczych i grzewczych jako zawór regulacyjny lub odcinający w obiegach zamkniętych.

• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi lub związkami wiążącymi tlen, woda z dodatkami wg VDI 2035
• Zalecenie: jakość wody wg VDI 2035
• Temperatura czynnika: +2…+130°C (z siłownikami SAT.. do +150°C maks. 6 godz. na dobę)

Budowa i działanie

• Korpus zaworu z przyłączem do mocowania siłownika (przyłącze gwintowane G ¾B).
• Dławica z dwoma pierścieniami uszczelniającymi oraz uszczelką zabezpieczającą przed zanieczyszczeniami.
• Montaż siłownika na zaworze nie wymaga specjalnych narzędzi ani nastaw.

Sterowanie ręczne

Zawór jest dostarczany z fabrycznie zamontowanym pokrętłem z tworzywa sztucznego, umożliwiającym sterowanie w zakresie 0…100% (pokrętło stanowi także osłonę ochronną podczas transportu).

• Obrót zgodnie z ruchem wskazówek zegara: otwieranie zaworu, zwiększanie przepływu
• Obrót przeciwnie do ruchu wskazówek zegara: zamykanie zaworu, zmniejszanie przepływu

Charakterystyka regulacji i szczelność

• Charakterystyka: 0…30% liniowa; 30…100% stałoprocentowa (ngl = 3) wg VDI / VDE 2173
• Stopień nieszczelności: 0…0,02% wartości kvs wg VDI / VDE 2174
• Iloraz szerokości zakresów Sv: > 100

Współpraca z siłownikami

• Zawór może współpracować z siłownikami SSY319, SAS.. lub SAT...
• Ważne: do sterowania zaworem wymagany jest siłownik o sile nominalnej > 250 N.
• Siłowniki SAS..: przy współpracy z zaworami VVG549.. przełącznik DIL charakterystyki w siłowniku musi być ustawiony na „ON” = liniowa.

Podłączenie hydrauliczne i montaż

• Kierunek przepływu: zawór należy montować zgodnie z oznaczeniem kierunku przepływu na korpusie.
• Zalecenie projektowe: rekomendowany montaż na powrocie (niższa temperatura korzystnie wpływa na trwałość uszczelnienia trzpienia).
• Filtracja: w celu zwiększenia niezawodności działania zaleca się montaż filtra zanieczyszczeń przed zaworem.
• Zapobieganie nieszczelnościom: montować śrubunki zgodne z ISO 7-1; nie stosować zbyt dużo konopi ani taśmy PTFE; nie dokręcać gwintu rurowego do „samego końca”.

Uruchomienie (z siłownikiem)

• Trzpień wsuwa się: otwieranie zaworu, zwiększanie przepływu
• Trzpień wysuwa się: zamykanie zaworu, zmniejszanie przepływu

Dane techniczne

• Model: VVG549.15-2.5
• DN: 15
• kvs: 2,5 m³/h
• Skok nominalny: 5,5 mm
• Klasa ciśnienia: PN 25 wg ISO 7268
• Ciśnienie robocze: 2500 kPa (25 bar) w dozwolonym zakresie temperatury czynnika zgodnie z ISO 7005
• Temperatura czynnika: +2…+130°C (z SAT.. do +150°C maks. 6 godz. na dobę)
• Przyłącza gwintowane zaworu: G..B wg ISO 228-1
• Przyłącze gwintowane śrubunku: Rp.. wg ISO 7-1
• Materiały: korpus brąz CuSn5Zn5Pb2; gniazdo/grzybek/trzpień/sprężyna stal nierdzewna; dławica mosiądz; uszczelnienia EPDM
• Dyrektywa PED: 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2; bez oznakowania CE zgodnie z Artykułem 3, par. 3)
• Zgodność: EAC

Wyposażenie dodatkowe (zamawiane oddzielnie)

Śrubunki

• Komplet śrubunków gwintowanych (2 szt.): ALG..2 (2 nakrętki łączące, 2 półśrubunki, 2 uszczelki płaskie)
• Komplet śrubunków do spawania (2 szt.): ALS..2 (2 nakrętki łączące, 2 półśrubunki, 2 uszczelki płaskie)
• Uwaga temperaturowa: śrubunki ALG..2B (mosiądz) do czynników o temperaturze do 100°C

Filtr przed zaworem (zalecany)

• ALX15 (DN 15) – filtr z gwintem wewnętrznym, rozmiar siatki 0,5 mm

Wymiary i waga

• Przyłącze: G ¾B
• Masa zaworu (bez śrubunków i bez opakowania): 0,48 kg

Podsumowanie

Siemens VVG549.15-2.5 to solidny zawór przelotowy PN 25 z gwintami zewnętrznymi G ¾B, przeznaczony do precyzyjnej regulacji lub odcinania przepływu wody w zamkniętych obiegach instalacji grzewczych i ciepłowniczych. Parametry DN 15, kvs 2,5 m³/h i skok 5,5 mm, trwałe materiały (brąz/stal nierdzewna/EPDM) oraz wygodne pokrętło do sterowania ręcznego czynią go praktycznym wyborem do zastosowań, w których liczą się szczelność, stabilna charakterystyka regulacji i niezawodna praca w podwyższonej temperaturze czynnika.
