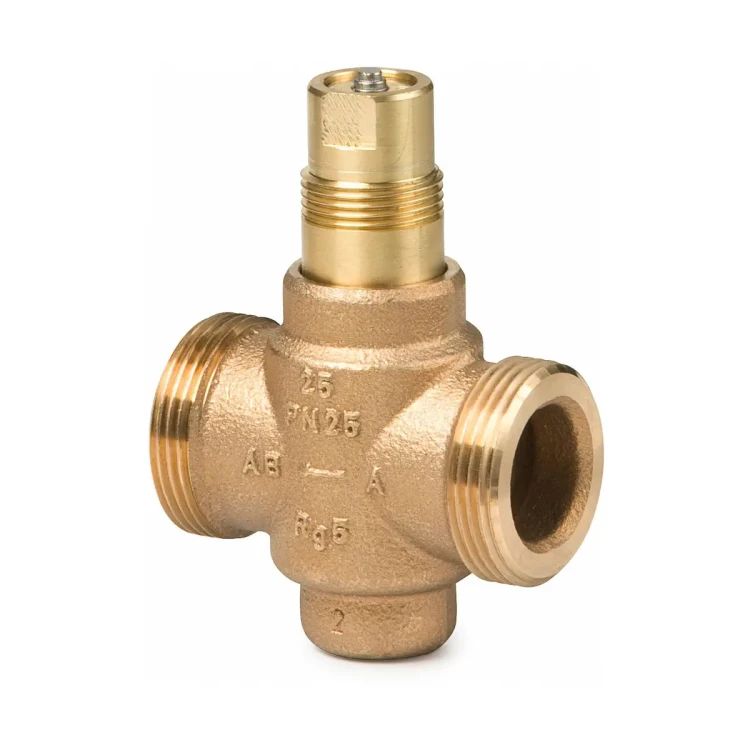

VVG549.25-6.3K Zawór przelotowy gwintowany, PN25, DN25, kvs 6,3 m3/h, współpracuje z SAT.., przyłącza G1¼B

VVG549.25-6.3K to zawór przelotowy ACVATIX™ PN25 Siemens, z gwintami zewnętrznymi, przeznaczony do pracy jako zawór regulacyjny lub odcinający w obiegach zamkniętych instalacji ciepłowniczych i grzewczych. Wersja K jest odciążona hydraulicznie. Zawór ma DN 25, kvs 6,3 m³/h oraz skok 5,5 mm. Dopuszczalna temperatura czynnika wynosi +2…+130°C, a z siłownikami SAT.. krótkotrwale do +150°C (maks. 6 godzin na dobę).

Najważniejsze cechy

• Producent: Siemens
• Seria / typ: ACVATIX™ VVG549.. (zawór przelotowy, odciążony hydraulicznie)
• Model: VVG549.25-6.3K
• Klasa ciśnienia: PN 25 (wg ISO 7268)
• DN: 25
• kvs: 6,3 m³/h
• Skok nominalny: 5,5 mm
• Przyłącza: gwint zewnętrzny G 1¼B (wg ISO 228-1, do uszczelnień płaskich)
• Charakterystyka: 0…30% liniowa; 30…100% stałoprocentowa, ngl = 3 (wg VDI / VDE 2173)
• Stopień nieszczelności: 0…0,02% wartości kvs (wg VDI / VDE 2174)
• Sterowanie ręczne: pokrętło, 0…100% (zawór dostarczany z zamontowanym pokrętłem)

Zastosowanie

VVG549.25-6.3K jest przeznaczony do instalacji, w których wymagane jest precyzyjne sterowanie przepływem lub niezawodne odcięcie medium w obiegach zamkniętych.

• Typowe aplikacje: instalacje ciepłownicze i instalacje grzewcze (obieg zamknięty)
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi lub związkami wiążącymi tlen, woda z dodatkami wg VDI 2035
• Zalecenie: jakość wody wg VDI 2035
• Temperatura czynnika: +2…+130°C (z SAT.. do +150°C maks. 6 godz. na dobę)

Budowa i wykonanie

• Korpus zaworu: brąz CuSn5Zn5Pb2
• Gniazdo, grzybek, trzpień i sprężyna: stal nierdzewna
• Dławica: mosiądz
• Uszczelnienie: pierścienie EPDM
• Dławica: dwa pierścienie uszczelniające + uszczelka zabezpieczająca przed zanieczyszczeniami
• Przyłącze do mocowania siłownika: gwintowane G¾B
• Montaż siłownika: bez specjalnych narzędzi i bez czynności nastawczych

Sterowanie ręczne

Zawór dostarczany jest z fabrycznie zamontowanym pokrętłem z tworzywa sztucznego, które umożliwia sterowanie ręczne w zakresie 0…100% (pokrętło stanowi również osłonę transportową).

• Obrót zgodnie z ruchem wskazówek zegara: otwieranie zaworu (zwiększanie przepływu)
• Obrót przeciwnie do ruchu wskazówek zegara: zamykanie zaworu (zmniejszanie przepływu)

Współpraca z siłownikami (dobór)

• Wymagana siła siłownika: > 250 N
• Siłowniki kompatybilne: SSY319, SAS.. lub SAT..
• Uwaga dla SAS..: przy współpracy z VVG549.. przełącznik DIL charakterystyki w siłowniku SAS.. musi być ustawiony na „ON” = liniowa (nastawa fabryczna SAS..: „OFF” = logarytmiczna/stałoprocentowa)

Dopuszczalne różnice ciśnień z siłownikami

• VVG549.25-6.3K + SAS..: Δpmax = 1200 kPa, Δps = 1600 kPa
• VVG549.25-6.3K + SAT..: Δpmax = 1200 kPa, Δps = 1600 kPa

Podłączenie hydrauliczne i montaż

• Przyłącza zaworu: G 1¼B wg ISO 228-1 (do uszczelnień płaskich)
• Śrubunki (zamawiane oddzielnie):
  • ALG202 – komplet 2 śrubunków z przyłączami gwintowanymi
  • ALG202B – komplet 2 śrubunków z brązu (zastosowanie do czynników o temperaturze maks. 100°C)
  • ALS252 – komplet 2 śrubunków z przyłączami do spawania
• Kierunek przepływu: zgodny z oznaczeniem strzałką na korpusie zaworu
• Zalecenie projektowe: montaż na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia)
• Zalecenie eksploatacyjne: przed zaworem powinien być zainstalowany filtr zanieczyszczeń (np. ALX25, rozmiar siatki 0,8 mm)

Uruchomienie

• Zawór można uruchomić tylko po prawidłowym zamontowaniu siłownika lub po jego ręcznym ustawieniu.
• Trzpień wsuwa się: otwieranie zaworu (zwiększanie przepływu)
• Trzpień wysuwa się: zamykanie zaworu (zmniejszanie przepływu)

Konserwacja

• Zawór nie wymaga konserwacji.
• Dławica uszczelniająca nie podlega wymianie; w razie nieszczelności należy wymienić cały zawór.

Podsumowanie

Siemens VVG549.25-6.3K to solidny, odciążony hydraulicznie zawór przelotowy PN25 z przyłączami G 1¼B, przeznaczony do regulacji i odcinania przepływu w zamkniętych obiegach instalacji grzewczych i ciepłowniczych. Parametry DN25, kvs 6,3 m³/h i skok 5,5 mm, niski przeciek oraz możliwość współpracy z siłownikami SSY319 / SAS.. / SAT.. sprawiają, że jest to sprawdzony wybór do aplikacji HVAC.
