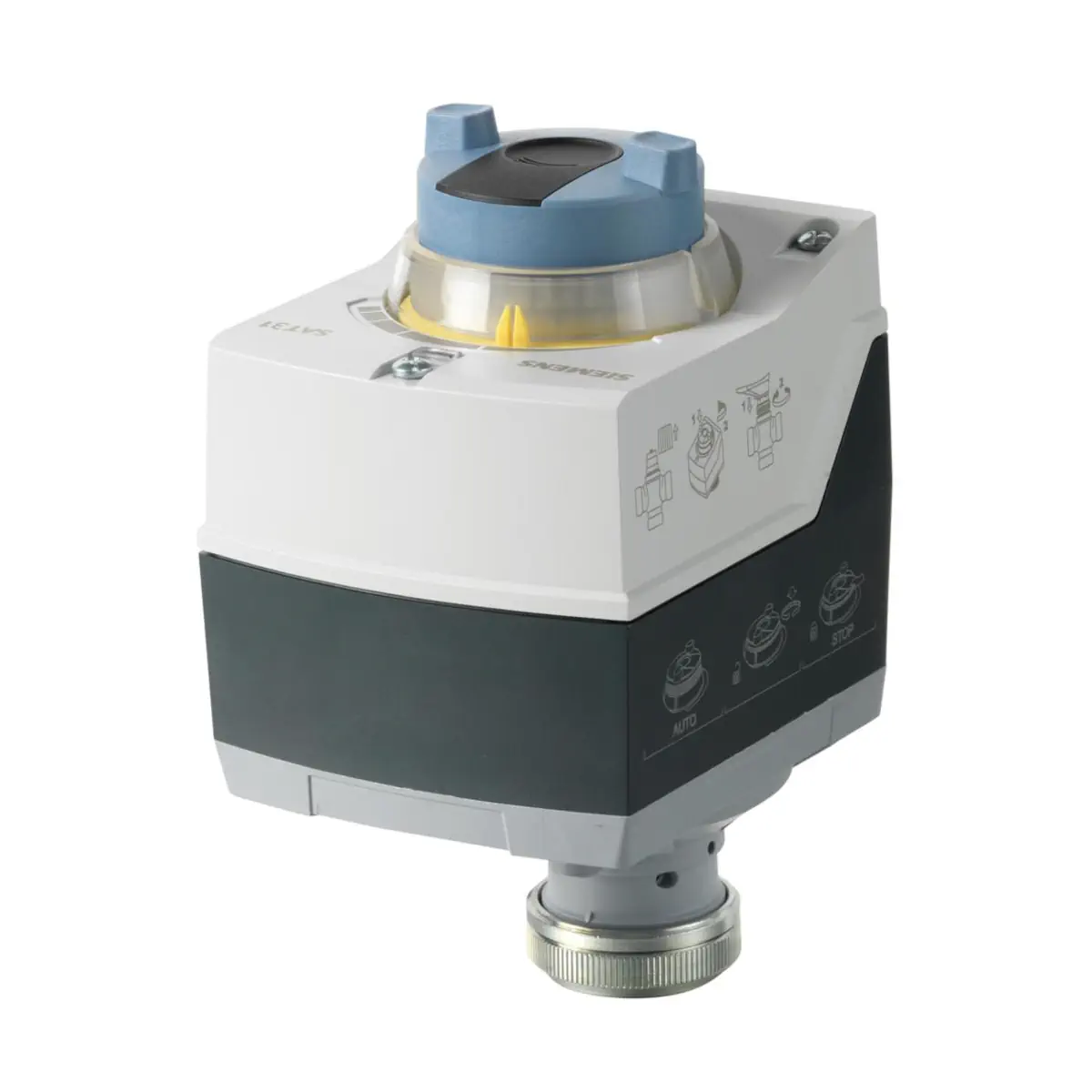

SAT31.51 Siłownik elektromechaniczny, skok 5,5 mm, 300 N, 3-stawny, 230 V AC, 15 s, sprężyna powrotna, do zaworów VVG549..

SAT31.51 to siłownik elektromechaniczny Siemens z rodziny ACVATIX, przeznaczony do bezpośredniego montażu na przelotowych zaworach Siemens VVG549.. o skoku 5,5 mm, stosowanych jako zawory regulacyjne lub odcinające w instalacjach grzewczych i klimatyzacyjnych. Siłownik pracuje z napięciem AC 230 V, jest sterowany sygnałem 3-stawnym i rozwija 300 N siły, a wersja .51 wyposażona jest w sprężynę powrotną.

Najważniejsze cechy

• Producent: Siemens
• Model: SAT31.51
• Nr magazynowy: S55158-A120
• Typ: siłownik elektromechaniczny do zaworów
• Zasilanie: AC 230 V ±15%, 45…65 Hz
• Sygnał sterujący: 3-stawny (Y1 / Y2)
• Siła nominalna: 300 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu (skok nominalny): 15 s
• Sprężyna powrotna: tak / < 8 s
• Stopień ochrony obudowy: IP54
• Klasa izolacji: II (wg EN 60730)
• Pobór mocy: 5,5 VA / 3,2 VA (druga wartość: podczas normalnej pracy)
• Sygnał zwrotny położenia: brak
• Sterowanie ręczne: nie (nieprzeznaczone do pracy ciągłej)

Zastosowanie

Siłownik SAT31.51 jest przeznaczony do sterowania przelotowymi zaworami Siemens:

• VVG549.. (zawory o skoku 5,5 mm), stosowane w instalacjach grzewczych i klimatyzacyjnych jako zawory regulacyjne lub odcinające.

Z łącznikiem montażowym ASK30 siłownik może być także stosowany z dawnymi zaworami Landis & Gyr o skoku 4 mm lub 5,5 mm typu: X3i.., VVG45.., VXG45.., VXG46.., VVI51...

Funkcje i działanie

Sterowanie 3-stawne

Sterowanie odbywa się sygnałem 3-stawnym poprzez zaciski Y1 lub Y2. Żądane położenie siłownika jest przenoszone na zawór.

Sprężyna powrotna

• Wersja SAT31.51 posiada sprężynę powrotną.
• Czas przebiegu ze sprężyną: < 8 s (przy niskiej temperaturze czas może być nieco dłuższy).

Funkcje dodatkowe (opcjonalnie)

Dodatkowe funkcje mogą być realizowane z użyciem przełącznika pomocniczego ASC10.51 (wyposażenie dodatkowe).

• ASC10.51: przełącznik pomocniczy, nastawiane punkty przełączania, 24…230 V AC, 6 (2) A, bezpotencjałowy.

Podłączenie elektryczne i okablowanie

• Zaciski SAT31.51: N (neutralny systemowy), Y1 (sygnał sterujący – wysuwanie trzpienia siłownika), Y2 (sygnał sterujący – wsuwanie trzpienia siłownika), 21 (funkcja bezpieczeństwa).
• Przekrój przewodów: 0,75…1,5 mm² (AWG 20…16)
• Doprowadzenie kabli (EU): 1 otwór Ø16,4 mm (pod M16) oraz 1 otwór Ø20,5 mm (pod M20); długość gwintu maks. 9 mm

Dane techniczne

• Zasilanie: AC 230 V ±15%
• Częstotliwość: 45…65 Hz
• Pobór mocy: 5,5 VA / 3,2 VA (druga wartość: podczas normalnej pracy)
• Siła nominalna: 300 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu (skok nominalny): 15 s
• Dopuszczalna temperatura czynnika w podłączonym zaworze: 1…130 °C (krótkotrwale do +150 °C, maks. 6 godzin na dobę)
• Stopień ochrony: IP54
• Klasa izolacji: II
• Temperatura otoczenia (praca): -5…55 °C
• Wilgotność (praca): 5…95% r.h. (bez kondensacji)

Montaż

• Montaż bezpośredni na zaworach (bez dodatkowych czynności montażowych).
• Zastosowanie na zewnątrz: tylko z osłoną pogodową ASK39.2 (stopień ochrony IP54 pozostaje niezmieniony).

Wymiary i masa

• Masa: 0,68 kg

Podsumowanie

Siemens SAT31.51 to siłownik elektromechaniczny 300 N o skoku 5,5 mm, zasilany AC 230 V i sterowany 3-stawnie, przeznaczony do zaworów VVG549... Wbudowana sprężyna powrotna (czas przebiegu < 8 s) oraz obudowa o stopniu ochrony IP54 sprawiają, że jest to solidny wybór do zastosowań w instalacjach HVAC.
