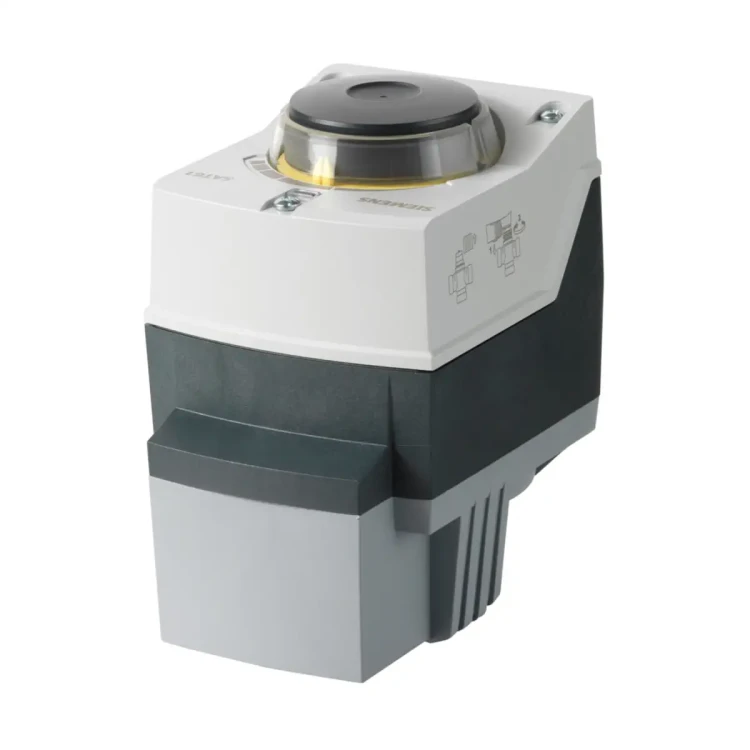

SAT61.51 Siłownik elektromechaniczny, skok 5,5 mm, 300 N, 0..10 V / 4..20 mA / 0..1000 Ω, 24 V AC/DC, 15 s, sprężyna powrotna, do zaworów VVG549..

SAT61.51 to elektromechaniczny siłownik Siemens ACVATIX o skoku 5,5 mm i sile 300 N, zasilany 24 V AC / 24 V DC i sterowany sygnałem ciągłym (0…10 V DC / 4…20 mA / 0…1000 Ω). Wersja .51 wyposażona jest w sprężynę powrotną (czas powrotu < 8 s) i przeznaczona do bezpośredniego montażu na przelotowych zaworach Siemens VVG549.. o skoku 5,5 mm, stosowanych jako zawory regulacyjne lub odcinające w instalacjach grzewczych i klimatyzacyjnych.

Najważniejsze cechy

• Producent: Siemens
• Rodzina: ACVATIX
• Model: SAT61.51
• Nr magazynowy: S55158-A118
• Typ: siłownik elektromechaniczny do zaworów, sterowanie ciągłe
• Siła nominalna: 300 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu (skok nominalny): 15 s
• Sprężyna powrotna: tak, < 8 s (przy niskiej temperaturze czas może być nieco dłuższy)
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15%
• Sygnał sterujący: 0…10 V DC / 4…20 mA DC / 0…1000 Ω
• Sygnał zwrotny położenia (U): 0…10 V DC
• Stopień ochrony obudowy: IP54
• Sygnalizacja stanu: dioda LED
• Możliwość realizacji dodatkowych funkcji: przez przełącznik pomocniczy (opcja)

Zastosowanie

Siłownik SAT61.51 służy do sterowania przelotowymi zaworami Siemens:

• VVG549.. (zawory o skoku 5,5 mm)

Z łącznikiem montażowym ASK30 może być także stosowany z dawnymi zaworami Landis & Gyr o skoku 4 mm lub 5,5 mm typu: X3i.., VVG45.., VXG45.., VXG46.., VVI51...

Funkcje i działanie

Sterowanie ciągłe i konfiguracja

• Zakres sygnału sterującego (0…10 V DC / 4…20 mA / 0…1000 Ω) odpowiada zakresowi pozycjonowania zaworu (zamknięty…otwarty / skok 0…100%) w funkcji liniowej.
• Wybór sygnału sterującego i charakterystyki realizowany jest przełącznikiem DIL.
• Nastawy fabryczne: charakterystyka lin (liniowa) oraz sygnał 0…10 V DC.

Kalibracja i detekcja gniazda zaworu

• Podczas uruchomienia wykonywana jest kalibracja – siłownik przemieszcza się do krańcowych położeń zaworu i zapamiętuje zmierzone wartości.
• Detekcja gniazda zaworu odbywa się na podstawie wielkości wywieranej siły; po kalibracji dokładny skok zaworu jest zapamiętywany w pamięci siłownika.

Detekcja ciał obcych

• Po napotkaniu przeszkody podejmowane są 3 próby jej pokonania.
• Jeżeli próby zakończą się niepowodzeniem, siłownik będzie podążał za sygnałem sterującym tylko w ograniczonym zakresie, a dioda LED będzie migać na czerwono.

Sprężyna powrotna

• Wersja SAT61.51 posiada sprężynę powrotną – czas powrotu < 8 s.

Sterowanie wymuszone (tryb Z)

• Umożliwia ominięcie trybu automatycznego i wysterowanie siłownika z niezależnego układu.
• R = 0…1000 Ω: skok proporcjonalny do R
• Z podłączone do G: maks. skok 100%
• Z podłączone do G0: min. skok 0%

Sygnał zwrotny położenia (U)

• Wyjście U udostępnia 0…10 V DC proporcjonalne do położenia.

Podłączenie elektryczne i okablowanie

• Zasilanie: zaciski G (potencjał systemowy SP) oraz G0 (neutralny systemowy SN)
• Wejście sterujące: Y (0…10 V DC / 4…20 mA)
• Neutralny pomiarowy: M
• Wyjście zwrotne położenia: U (0…10 V DC)
• Sterowanie wymuszone: Z (≤ 24 V AC/DC, 0…1000 Ω)
• Przekroje przewodów: 0,75…1,5 mm² (AWG 20…16)
• Doprowadzenie kabli (EU): 1 otwór Ø16,4 mm (pod M16) oraz 1 otwór Ø20,5 mm (pod M20), długość gwintu maks. 9 mm

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% / 24 V DC +20% / -15%
• Częstotliwość: 45…65 Hz
• Pobór mocy (50 Hz): 6,4 VA / 4,8 VA (podczas normalnej pracy)
• Siła nominalna: 300 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu (skok nominalny): 15 s
• Sprężyna powrotna / czas: tak / < 8 s
• Dopuszczalna temperatura czynnika w zaworze: 1…130 °C (krótkotrwale do +150 °C, maks. 6 h/dobę)
• Stopień ochrony: IP54 (wg EN 60529)
• Klasa izolacji (EN 60730): III (dla 24 V AC/DC)
• Warunki otoczenia (praca): -5…55 °C, 5…95% r.h. (bez kondensacji)
• Wejście 0…10 V DC: pobór prądu ≤ 0,1 mA, impedancja wejściowa ≥ 100 kΩ
• Wejście 4…20 mA DC: 4…20 mA DC ±1%, impedancja wejściowa ≤ 500 Ω
• Wyjście U: 0…10 V DC, impedancja obciążenia > 10 kΩ, obciążenie maks. 1 mA
• Praca równoległa: ≤ 10 (zależnie od wyjścia regulatora)

Montaż

• Montaż bezpośredni na zaworach Siemens VVG549.. (skok 5,5 mm) – bez dodatkowych czynności.
• Zastosowanie na zewnątrz pomieszczeń: wymagane użycie osłony pogodowej ASK39.2 (stopień ochrony IP54 pozostaje niezmieniony).

Wyposażenie dodatkowe (opcjonalne)

• ASC10.51 – przełącznik pomocniczy, nastawiane punkty przełączania; obciążalność 24…230 V AC, 6 (2) A, bezpotencjałowy
• ASK39.2 – osłona pogodowa do zastosowań zewnętrznych
• ASK30 – łącznik montażowy do współpracy z dawnymi zaworami Landis & Gyr (skok 4 mm lub 5,5 mm)

Podsumowanie

Siemens SAT61.51 to siłownik 24 V AC/DC do precyzyjnego sterowania zaworami Siemens VVG549.. (skok 5,5 mm), z obsługą popularnych sygnałów analogowych oraz sprężyną powrotną dla funkcji bezpieczeństwa. Kalibracja przy uruchomieniu, detekcja gniazda i przeszkód oraz wyjście 0…10 V DC do sygnału zwrotnego położenia czynią go solidnym wyborem do instalacji grzewczych i klimatyzacyjnych.
