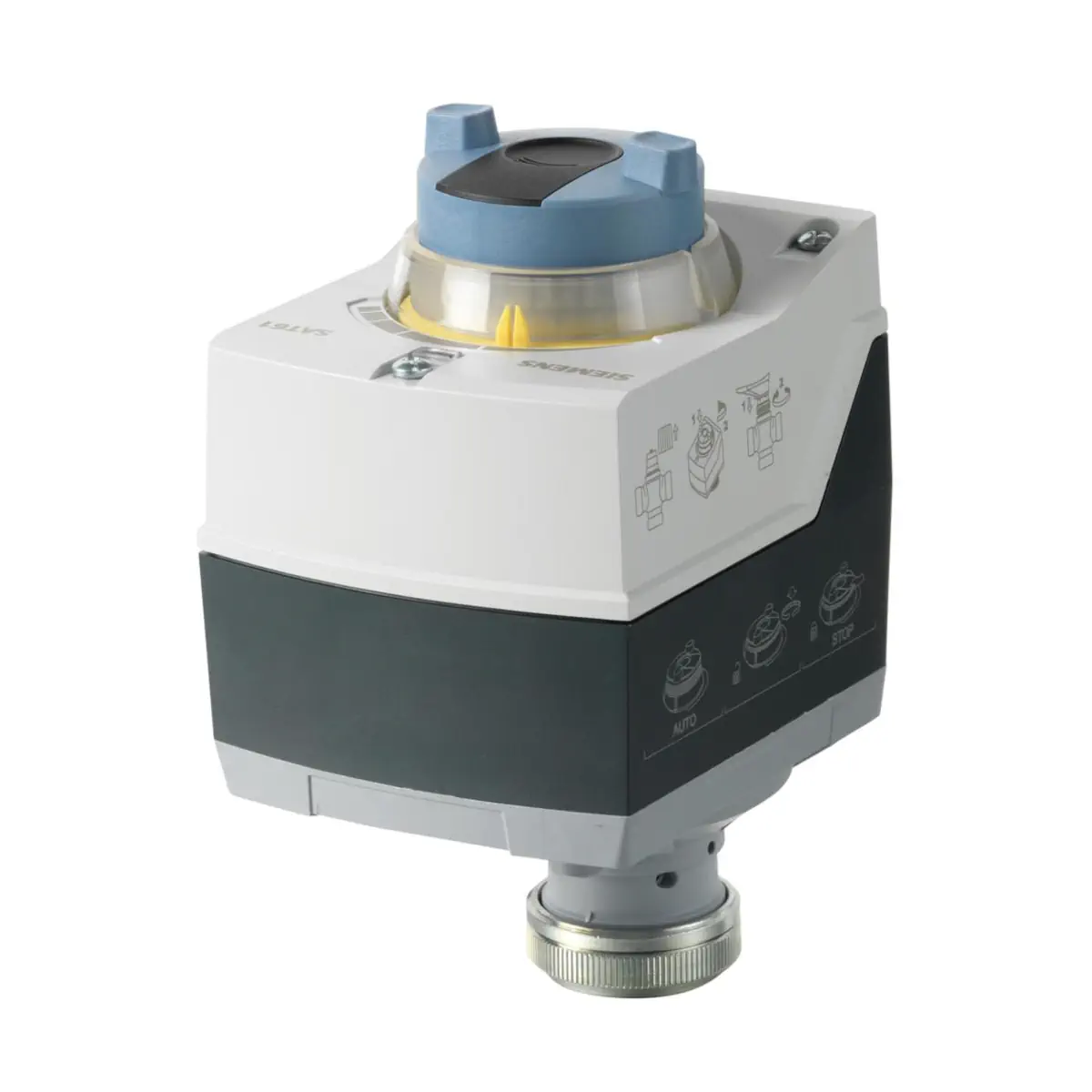

SAT61.008 Siłownik elektromechaniczny, skok 5,5 mm, 300 N, 0..10 V / 4..20 mA / 0..1000 Ω, 24 V AC/DC, 8 s, do zaworów VVG549..

SAT61.008 to elektromechaniczny siłownik do zaworów Siemens ACVATIX o skoku 5,5 mm i sile 300 N, przeznaczony do sterowania przelotowymi zaworami Siemens VVG549.. w instalacjach grzewczych i klimatyzacyjnych. Zasilany jest napięciem 24 V AC / 24 V DC i pracuje w trybie sterowania ciągłego (0…10 V DC / 4…20 mA / 0…1000 Ω), a na wyjściu udostępnia sygnał zwrotny położenia 0…10 V DC. Siłownik oferuje pokrętło ręcznego sterowania, wskaźnik położenia oraz sygnalizację stanu LED, co ułatwia uruchomienie i serwis.

Najważniejsze cechy

• Producent: Siemens
• Model: SAT61.008
• Nr magazynowy: S55158-A117
• Typ: siłownik elektromechaniczny do zaworów o skoku 5,5 mm
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15%
• Sygnał sterujący (Y): 0…10 V DC / 4…20 mA DC / 0…1000 Ω
• Sygnał zwrotny położenia (U): 0…10 V DC
• Siła nominalna: 300 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu (skok nominalny): 8 s
• Sterowanie ręczne: tak
• Sprężyna powrotna: nie
• Stopień ochrony obudowy: IP54

Zastosowanie

Siłownik SAT61.008 przeznaczony jest do sterowania przelotowymi zaworami Siemens:

• VVG549.. (zawory o skoku 5,5 mm)

Zawory te mogą pracować jako zawory regulacyjne lub odcinające w instalacjach grzewczych i klimatyzacyjnych.

Funkcje i działanie

Sterowanie ciągłe i nastawy

• Zakres sygnału sterującego (0…10 V DC / 4…20 mA / 0…1000 Ω) odpowiada zakresowi pozycjonowania (zamknięty…otwarty / skok 0…100%) w funkcji liniowej.
• Wybór sygnału sterującego i charakterystyki realizowany jest przełącznikiem DIL.
• Nastawy fabryczne (SAT..): charakterystyka liniowa (przełącznik na ON) oraz sygnał sterujący 0…10 V DC (przełącznik na OFF).

Kalibracja i detekcje

• Kalibracja odbywa się podczas uruchomienia – siłownik przemieszcza się do krańcowych położeń zaworu i zapamiętuje zmierzone wartości.
• Detekcja gniazda zaworu realizowana jest na podstawie wielkości wywieranej siły; po kalibracji dokładny skok zaworu jest zapamiętywany w pamięci siłownika.
• Detekcja ciał obcych: po napotkaniu przeszkody wykonywane są 3 próby jej pokonania; po niepowodzeniu siłownik podąża za sygnałem sterującym tylko w ograniczonym zakresie, a dioda LED miga na czerwono.

Sterowanie wymuszone (tryb Z)

• Wejście Z: R = 0…1000 Ω, G, G0.
• R = 0…1000 Ω: skok proporcjonalny do R.
• Z podłączone do G: maks. skok 100%.
• Z podłączone do G0: min. skok 0%.
• Napięcie maks.: 24 V AC ±20% / 24 V DC +20% / -15%.

Podłączenie elektryczne i zaciski

• G0: neutralny systemowy (SN)
• G: potencjał systemowy (SP)
• Y: sygnał sterujący 0…10 V DC / 4…20 mA
• M: neutralny pomiarowy
• U: sygnał zwrotny położenia 0…10 V DC
• Z: sygnał sterujący sterowania wymuszonego ≤ 24 V AC/DC, 0…1000 Ω

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% / 24 V DC +20% / -15%
• Częstotliwość: 45…65 Hz
• Pobór mocy (50 Hz): 7,1 VA / 4,6 VA (druga wartość: podczas normalnej pracy)
• Czas przebiegu (skok nominalny): 8 s
• Siła nominalna: 300 N
• Skok znamionowy: 5,5 mm
• Dopuszczalna temperatura czynnika w podłączonym zaworze: 1…130°C (krótkotrwale do +150°C, maks. 150°C przez maks. 6 godzin na dobę)
• Wejście 0…10 V DC: pobór prądu ≤ 0,1 mA, impedancja wejściowa ≥ 100 kΩ
• Wejście 4…20 mA DC: 4…20 mA DC ±1%, impedancja wejściowa ≤ 500 Ω
• Wyjście U (sprzężenie zwrotne): 0…10 V DC; obciążenie > 10 kΩ (rezystancyjne); obciążenie maks. 1 mA
• Praca równoległa: ≤ 10 (zależnie od wyjścia regulatora)
• Stopień ochrony obudowy: IP54 (wg EN 60529)
• Klasa izolacji (EN 60730): III (dla 24 V AC/DC)
• Temperatura otoczenia (praca): -5…55°C
• Wilgotność otoczenia: 5…95% r.h. (bez kondensacji)
• Przekroje przewodów: 0,75…1,5 mm² (AWG 20…16)
• Doprowadzenie kabli (EU): 1 otwór Ø16,4 mm (pod M16) oraz 1 otwór Ø20,5 mm (pod M20), długość gwintu maks. 9 mm

Wymiary i masa

• Wymiary (A × B × C): 151 × 80 × 93 mm
• Masa: 0,4 kg

Wyposażenie dodatkowe (opcjonalnie)

• ASC10.51: przełącznik pomocniczy; nastawiane punkty przełączania, 24…230 V AC
• ASK39.2: osłona pogodowa (do zastosowań na zewnątrz pomieszczeń)

Podsumowanie

Siemens SAT61.008 to szybki siłownik 24 V AC/DC do zaworów o skoku 5,5 mm, oferujący sterowanie ciągłe (0…10 V / 4…20 mA / 0…1000 Ω) oraz sprzężenie zwrotne 0…10 V. Funkcje automatycznej kalibracji, detekcji gniazda zaworu i przeszkód, a także sterowanie ręczne i obudowa IP54 sprawiają, że jest to praktyczne rozwiązanie do precyzyjnej regulacji w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Produkt posiada stopień ochrony IP54 zgodnie z EN 60529, wyłącznie przy zastosowaniu odpowiednich dławików kablowych.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z obowiązującymi przepisami i odpowiednią Dyrektywą Europejską.
• Montaż, podłączenie, uruchomienie i kalibrację należy wykonywać zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa.
• Urządzenie jest siłownikiem elektrycznym niskonapięciowym 24 V AC / 24 V DC (klasa izolacji III). Przed zamocowaniem akcesoriów lub wykonywaniem prac przy okablowaniu należy odłączyć napięcie zasilające.
• Przed uruchomieniem siłownika SAT61.008 należy przeprowadzić kalibrację zgodnie z instrukcją producenta. W czasie kalibracji dioda LED miga na zielono, a po jej zakończeniu świeci na zielono.
• Nie rozbierać korpusu ani obudowy siłownika. Czynności montażowe i serwisowe wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Urządzenie należy montować wyłącznie w dopuszczalnych pozycjach montażowych wskazanych przez producenta.
• Do zastosowań na zewnątrz należy zawsze stosować osłonę pogodową ASK39.2. Bez tej osłony montaż zewnętrzny jest niedopuszczalny.
• Przewód należy podłączyć do dławnicy kablowej w taki sposób, aby utworzyć pętlę, po której może ściekać woda. Nieprawidłowe prowadzenie przewodów może pogorszyć ochronę urządzenia.
• Podczas montażu należy ustawić siłownik ręcznie w pozycji 0 zgodnie z oznaczeniem producenta, wyrównać go przed dokręceniem nakrętki i nie obracać siłownika po dokręceniu nakrętki.
• Nakrętkę mocującą należy dokręcać wyłącznie ręcznie, bez użycia narzędzi. Nie należy ponownie dokręcać połączenia z zaworem, jeśli poluzowanie wynika z wysokiej temperatury medium, aby uniknąć nadmiernych sił podczas stygnięcia.
• Należy unikać nadmiernej siły działającej na siłownik podczas montażu akcesoriów lub okablowania.
• Nie dotykać nakrętki mocującej, jeżeli inne elementy instalacji, takie jak zawór lub rury, są gorące.
• Urządzenie przeznaczone jest do pracy przy temperaturze otoczenia od -5 °C do +55 °C, bez kondensacji, przy wilgotności 5...95% r.h.
• Siłownik jest przeznaczony do współpracy z zaworami i urządzeniami wskazanymi przez producenta. Stosowanie z nieprzewidzianymi elementami może powodować nieprawidłową pracę.
• Do jednego wyjścia regulatora o obciążalności 1 mA można równolegle podłączyć maksymalnie 10 siłowników tego typu. Podłączenia należy wykonywać zgodnie ze schematem producenta.
