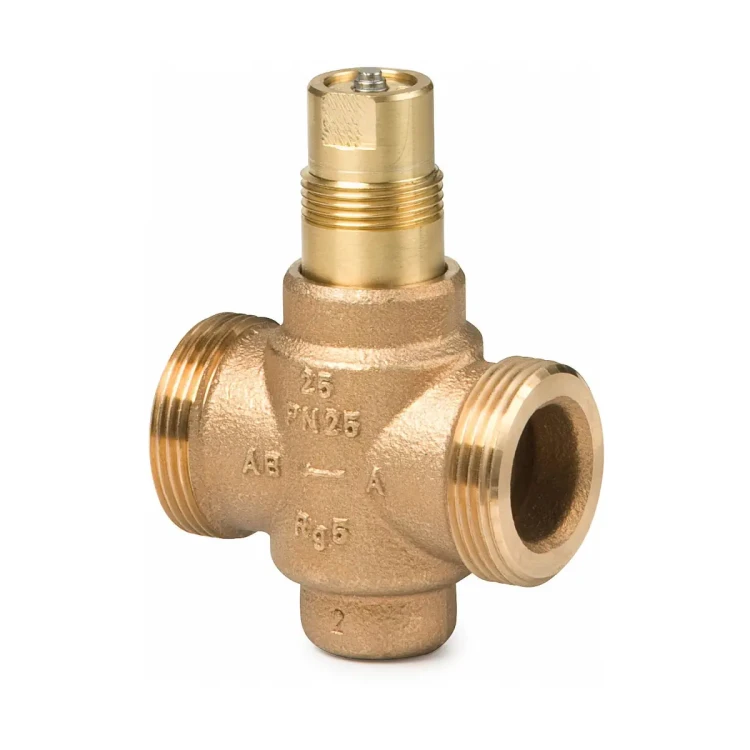

VVG549.15-0.4 Zawór przelotowy gwintowany, PN25, DN15, kvs 0,4 m3/h, współpracuje z SAT.., przyłącza G¾B

VVG549.15-0.4 to zawór przelotowy PN25 z serii Siemens ACVATIX™, z gwintami zewnętrznymi, przeznaczony do pracy jako zawór regulacyjny lub zawór odcinający w obiegach zamkniętych instalacji ciepłowniczych i grzewczych. Zawór ma DN 15, współczynnik kvs 0,4 m³/h oraz skok 5,5 mm. Dopuszczalna temperatura czynnika wynosi do +130°C, a z siłownikami SAT.. krótkotrwale do +150°C (maks. 6 godzin na dobę).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VVG549.15-0.4
• Typ: zawór przelotowy (2-drogowy), gwintowany zewnętrznie
• Klasa ciśnienia: PN 25 (wg ISO 7268)
• DN: 15
• kvs: 0,4 m³/h
• Skok nominalny: 5,5 mm
• Przyłącza zaworu: gwint zewnętrzny G ¾B wg ISO 228-1 (do uszczelnień płaskich)
• Korpus zaworu: brąz CuSn5Zn5Pb2
• Sterowanie ręczne: fabrycznie zamontowane pokrętło (zakres 0…100%)
• Siłowniki współpracujące: SSY319, SAS.. lub SAT.. (wymagana siła nominalna siłownika > 250 N)

Zastosowanie

Zawór VVG549.15-0.4 jest przeznaczony do instalacji ciepłowniczych i grzewczych w układach zamkniętych, dla czynników o temperaturze do +130°C (z siłownikami SAT.. krótkotrwale do +150°C, maks. 6 godzin na dobę).

Dopuszczalne czynniki:

• woda chłodnicza, woda grzewcza, woda gorąca,
• woda ze środkami przeciwzamarzaniowymi lub związkami wiążącymi tlen,
• woda z dodatkami wg VDI 2035 (zalecenie: jakość wody wg VDI 2035).

Budowa i obsługa

• Dławica: z dwoma pierścieniami uszczelniającymi i uszczelką zabezpieczającą przed zanieczyszczeniami.
• Montaż siłownika: nie wymaga specjalnych narzędzi ani nastaw.
• Sterowanie ręczne: pokrętłem z tworzywa sztucznego w zakresie 0…100% (pełni także funkcję osłony podczas transportu).
• Kierunek pracy przy uruchomieniu: trzpień wsuwa się – otwieranie (zwiększanie przepływu), trzpień wysuwa się – zamykanie (zmniejszanie przepływu).

Charakterystyka regulacji

• 0…30% skoku: liniowa
• 30…100% skoku: stałoprocentowa; ngl = 3 (wg VDI / VDE 2173)
• Stopień nieszczelności: 0…0,02% wartości kvs (wg VDI / VDE 2174)

Współpraca z siłownikami (ważne)

• Wymagana siła nominalna siłownika: > 250 N
• Kompatybilne siłowniki: SSY319, SAS.. lub SAT..
• Uwaga dla siłowników SAS..: przy współpracy z zaworami VVG549.. przełącznik DIL charakterystyki w siłowniku musi być ustawiony na „ON” = liniowa.
• Maks. dopuszczalna różnica ciśnienia (z siłownikiem): Δpmax = 1200 kPa
• Maks. dopuszczalna różnica ciśnienia zamykająca: Δps = 2500 kPa
• Zalecenie dla cichej pracy: różnica ciśnienia ok. 200 kPa

Przyłącza i wyposażenie dodatkowe (zamawiane oddzielnie)

• Śrubunki gwintowane (2 szt.): ALG122 lub ALG142 – komplet: 2 nakrętki łączące, 2 półśrubunki i 2 uszczelki płaskie.
• Śrubunki do spawania (2 szt.): ALS152 – komplet: 2 nakrętki łączące, 2 półśrubunki i 2 uszczelki płaskie.
• Filtr przed zaworem (zalecany): ALX15 (DN 15, rozmiar siatki 0,5 mm).

Dane techniczne

• Klasa ciśnienia: PN 25 wg ISO 7268
• Ciśnienie robocze: 2500 kPa (25 bar), klasa ANSI 250 psi (wg ISO 7005 w dozwolonym zakresie temperatury czynnika)
• Temperatura czynnika: +2…130°C (z SAT.. do +150°C maks. 6 godz. na dobę)
• DN: 15
• kvs: 0,4 m³/h
• Skok nominalny: 5,5 mm
• Przyłącza zaworu: G ¾B wg ISO 228-1
• Przyłącze śrubunku: Rp.. wg ISO 7-1
• Materiały: korpus – brąz CuSn5Zn5Pb2; gniazdo/grzybek/trzpień/sprężyna – stal nierdzewna; dławica – mosiądz; uszczelnienia – pierścienie EPDM

Wymiary i masa (VVG549.15-0.4)

• Przyłącze: G ¾B
• H* (z siłownikiem SAT.. lub SAS..): 229 mm
• H1: 58 mm
• H2: 97 mm
• L1: 65 mm
• L2: 32,5 mm
• L3: 31,5 mm
• L4 (z 2 śrubunkami gwintowanymi ALG..): 111 mm
• L5 (z 2 śrubunkami do spawania ALS..): 137 mm
• N: 33 mm
• B: 11,5 mm
• Masa zaworu (bez śrubunków, bez opakowania): 0,48 kg

Montaż i uruchomienie (praktyczne wskazówki)

• Zalecane miejsce montażu: na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia).
• Filtracja: dla zwiększenia niezawodności zalecany jest filtr zanieczyszczeń przed zaworem.
• Kierunek przepływu: montować zgodnie z oznaczeniem kierunku przepływu na korpusie zaworu.
• Połączenia hydrauliczne: montować śrubunki zgodnie z ISO 7-1; nie stosować zbyt dużo konopi/taśmy PTFE; nie dokręcać gwintu rurowego do „samego końca”.
• Uruchomienie: możliwe po prawidłowym zamontowaniu siłownika lub po ręcznym ustawieniu zaworu.

Podsumowanie

Siemens VVG549.15-0.4 to solidny zawór przelotowy PN25 z brązu, o parametrach DN 15 i kvs 0,4 m³/h, zaprojektowany do precyzyjnej regulacji lub odcinania przepływu w obiegach zamkniętych instalacji grzewczych i ciepłowniczych. Gwinty zewnętrzne G ¾B, skok 5,5 mm, możliwość sterowania ręcznego oraz współpraca z siłownikami SSY319, SAS.. i SAT.. czynią go uniwersalnym rozwiązaniem do zastosowań HVAC.
