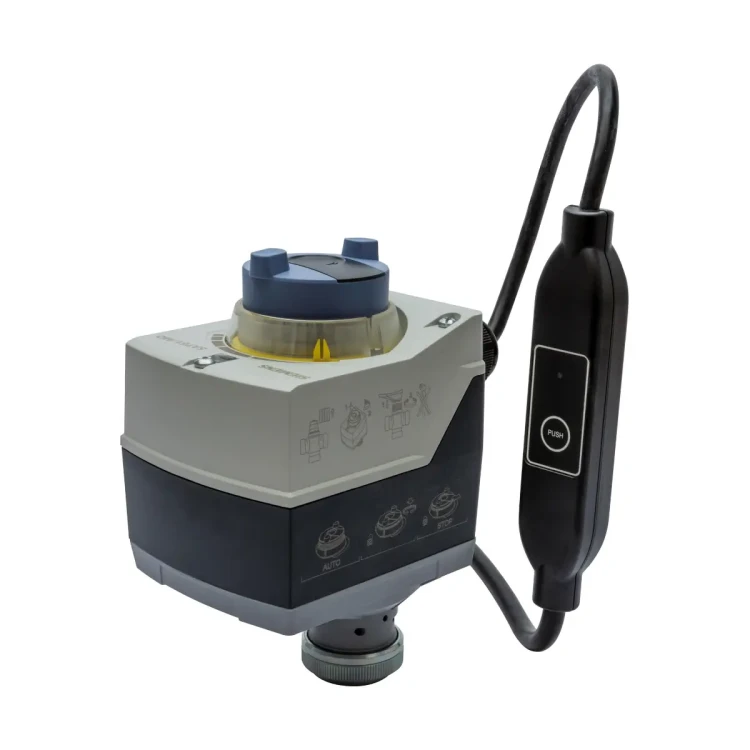

SAT61.008/MO Siłownik elektromechaniczny, skok 5,5 mm, 300 N, Modbus RTU, 230 V AC, 8 s, do zaworów VVG549..

SAT61.008/MO to siłownik elektromechaniczny Siemens ACVATIX o skoku 5,5 mm i sile 300 N, przeznaczony do bezpośredniego montażu na zaworach przelotowych Siemens VVG549.. (skok 5,5 mm) stosowanych jako zawory regulacyjne lub odcinające w instalacjach grzewczych i klimatyzacyjnych. Wersja /MO jest zasilana napięciem 24 V AC / 24 V DC i komunikuje się poprzez Modbus RTU (RS-485) (bez galwanicznej separacji), umożliwiając zadawanie i odczyt położenia zaworu w zakresie 0…100%. Siłownik posiada pokrętło ręcznego sterowania, wskaźnik położenia oraz sygnalizację stanu (LED).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX SAT..
• Model: SAT61.008/MO
• Nr magazynowy: S55158-A123
• Typ: siłownik elektromechaniczny do zaworów
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15%
• Komunikacja: Modbus RTU (RS-485), bez galwanicznej separacji
• Siła nominalna: 300 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu dla skoku nominalnego: 8 s
• Kalibracja przy uruchomieniu: dojazd do położeń krańcowych i zapamiętanie wartości
• Detekcja gniazda zaworu: na podstawie wielkości wywieranej siły (zapamiętanie dokładnego skoku)
• Detekcja ciał obcych: 3 próby pokonania przeszkody; przy niepowodzeniu ograniczenie zakresu pracy i miganie LED na czerwono
• Ręczne sterowanie: pokrętło ręcznego sterowania (nieprzeznaczone do pracy ciągłej)
• Stopień ochrony obudowy: IP54
• Warunki otoczenia (praca): -5…55°C, 5…95% r.h. (bez kondensacji)
• Kabel (wersja /MO): montowany fabrycznie, długość 0,9 m; 5 x 0,5 mm²
• Masa (SAT../MO): 0,55 kg

Zastosowanie

SAT61.008/MO służy do sterowania przelotowymi zaworami Siemens:

• VVG549.. (skok 5,5 mm) – jako zawory regulacyjne lub odcinające w instalacjach grzewczych i klimatyzacyjnych.

Z łącznikiem montażowym ASK30 siłownik może być także stosowany z dawnymi zaworami Landis & Gyr o skoku 4 mm lub 5,5 mm typu: X3i.., VVG45.., VXG45.., VXG46.., VVI51...

Funkcje i działanie

Automatyczna kalibracja i detekcja gniazda zaworu

• Podczas uruchomienia siłownik wykonuje kalibrację, przemieszczając się do krańcowych położeń zaworu i zapamiętując zmierzone wartości.
• Detekcja gniazda zaworu odbywa się na podstawie wielkości wywieranej siły; po kalibracji dokładny skok zaworu jest zapamiętywany w pamięci siłownika.

Detekcja ciał obcych

• Po napotkaniu przeszkody podejmowane są 3 próby jej pokonania.
• Jeżeli próby zakończą się niepowodzeniem, siłownik będzie podążał za wartością zadaną tylko w ograniczonym zakresie, a dioda LED będzie migać na czerwono.

Komunikacja Modbus RTU (RS-485)

• Protokół: Modbus RTU (RS-485), bez galwanicznej separacji
• Wartość zadana: 0…100% położenia zaworu
• Wartość rzeczywista: 0…100% położenia zaworu
• Sterowanie nadrzędne: Otwórz / Zamknij / Min / Maks / Stop
• Liczba węzłów: maks. 32
• Zakres adresowania: 1…247 / 255 (nastawa fabryczna: 255)
• Formaty transmisji: 1-8-E-1 / 1-8-O-1 / 1-8-N-1 / 1-8-N-2 (nastawa fabryczna: 1-8-E-1)
• Prędkość transmisji (kBaud): Auto / 9.6 / 19.2 / 38.4 / 57.6 / 76.8 / 115.2 (nastawa fabryczna: Auto)
• Terminator magistrali: 120 Ω włączany elektronicznie (nastawa fabryczna: wyłączony)

Okablowanie i zaciski (SAT61../MO)

• G0: neutralny systemowy (SN) – czarny
• G: potencjał systemowy (SP) 24 V AC / 24 V DC – czerwony
• REF: linia referencyjna (Modbus RTU) – fioletowy
• +: Bus + (Modbus RTU) – szary
• -: Bus - (Modbus RTU) – różowy
• Kabel: montowany fabrycznie, 0,9 m, 5 x 0,5 mm²

Dane techniczne

• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15%
• Częstotliwość: 45…65 Hz
• Siła nominalna: 300 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu: 8 s (dla skoku nominalnego)
• Dopuszczalna temperatura czynnika w zaworze: 1…130°C; krótkotrwale do +150°C (maks. 150°C przez maks. 6 godzin na dobę)
• Stopień ochrony: IP54 (wg EN 60529)
• Klasa izolacji (wg EN 60730): III
• Warunki otoczenia (praca): -5…55°C; 5…95% r.h. (bez kondensacji)
• Warunki transportu: -25…70°C; <95% r.h.
• Warunki składowania: -15…55°C; 5…95% r.h.

Montaż

• Bezpośredni montaż na zaworze – bez dodatkowych czynności.
• Zastosowanie na zewnątrz pomieszczeń: SAT61../MO nie jest przeznaczony do stosowania na zewnątrz pomieszczeń.
• Przepusty kablowe (EU): 1 otwór Ø16,4 mm (pod M16) i 1 otwór Ø20,5 mm (pod M20), długość gwintu maks. 9 mm; w wersji /MO siłownik ma fabrycznie zamontowany kabel – otwór kablowy 2 jest zajęty.

Akcesoria (opcjonalnie)

• ASC10.51 – przełącznik pomocniczy; nastawiane punkty przełączania, 24…230 V AC, 6 (2) A, bezpotencjałowy.

Podsumowanie

Siemens SAT61.008/MO to szybki siłownik 24 V AC/DC o sile 300 N i skoku 5,5 mm, zaprojektowany do współpracy z zaworami VVG549... Łączy bezpośredni montaż, automatyczną kalibrację oraz funkcje diagnostyczne (detekcja gniazda i ciał obcych) z komunikacją Modbus RTU (RS-485), umożliwiając pełną kontrolę położenia zaworu w systemach automatyki HVAC.
