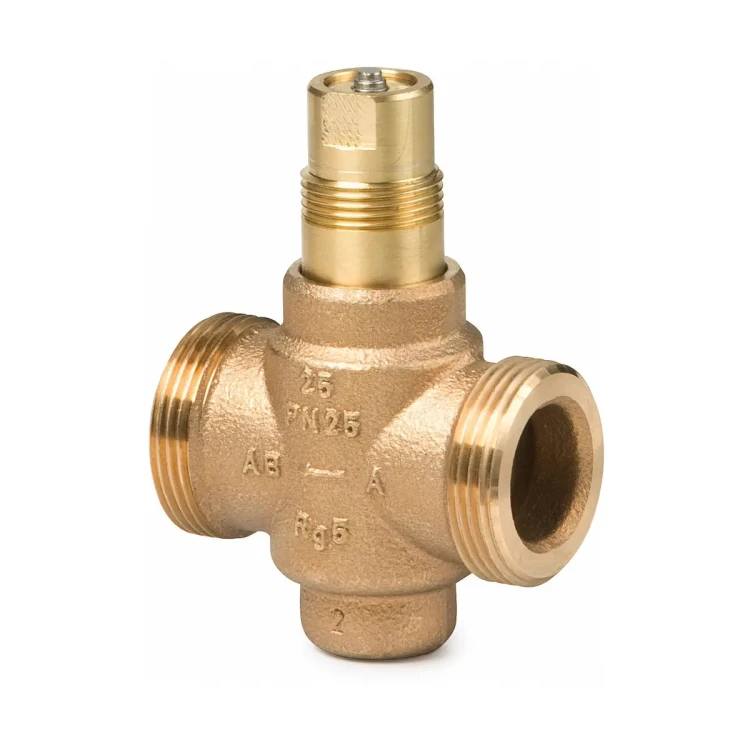

VVG549.15-1.6 Zawór przelotowy gwintowany, PN25, DN15, kvs 1,6 m3/h, współpracuje z SAT.., przyłącza G¾B

VVG549.15-1.6 to zawór przelotowy PN25 z serii Siemens ACVATIX™, z gwintami zewnętrznymi, przeznaczony do pracy w obiegach zamkniętych jako zawór regulacyjny lub odcinający w instalacjach ciepłowniczych i grzewczych. Model ten posiada DN 15, przyłącza G ¾B (ISO 228-1), kvs 1,6 m³/h oraz skok 5,5 mm. Zawór jest dostarczany z fabrycznie zamontowanym pokrętłem do sterowania ręcznego, a montaż siłownika na zaworze nie wymaga specjalnych narzędzi ani nastaw.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VVG549.15-1.6
• Typ: zawór przelotowy, gwintowany zewnętrznie
• Klasa ciśnienia: PN 25 (wg ISO 7268)
• DN: 15
• Przyłącza zaworu: G ¾B (wg ISO 228-1), do uszczelnień płaskich
• Wartość kvs: 1,6 m³/h
• Iloraz szerokości zakresów Sv: > 100
• Skok nominalny: 5,5 mm
• Temperatura czynnika: +2…+130 °C (z siłownikami SAT.. do +150 °C maks. 6 godz. na dobę)
• Stopień nieszczelności: 0…0,02% wartości kvs (wg VDI / VDE 2174)
• Sterowanie ręczne: pokrętło, zakres 0…100%
• Masa zaworu: 0,48 kg (bez śrubunków i bez opakowania)

Zastosowanie

VVG549.15-1.6 jest przeznaczony do instalacji ciepłowniczych i grzewczych z czynnikami o temperaturze do +130 °C (a z siłownikami SAT.. krótkotrwale do +150 °C, maks. 6 godzin na dobę). Może pracować jako zawór regulacyjny lub odcinający w obiegach zamkniętych.

Dopuszczalne czynniki:

• woda chłodnicza, woda grzewcza, woda gorąca,
• woda ze środkami przeciwzamarzaniowymi lub związkami wiążącymi tlen,
• woda z dodatkami wg VDI 2035 (zalecenie: jakość wody wg VDI 2035).

Budowa i materiały

• Korpus zaworu: brąz CuSn5Zn5Pb2
• Gniazdo, grzybek, trzpień i sprężyna: stal nierdzewna
• Dławica: mosiądz
• Uszczelnienie: pierścienie EPDM
• Dławica: dwa pierścienie uszczelniające + uszczelka zabezpieczająca przed zanieczyszczeniami
• Przyłącze do mocowania siłownika: gwint G¾B

Charakterystyka regulacyjna

• 0…30% skoku: charakterystyka liniowa
• 30…100% skoku: charakterystyka stałoprocentowa; ngl = 3 (wg VDI / VDE 2173)

Sterowanie ręczne

Zawór posiada pokrętło z tworzywa sztucznego umożliwiające sterowanie ręczne w zakresie 0…100% (pokrętło stanowi także osłonę ochronną podczas transportu).

• Obrót zgodnie z ruchem wskazówek zegara: otwieranie zaworu (zwiększanie przepływu)
• Obrót przeciwnie do ruchu wskazówek zegara: zamykanie zaworu (zmniejszanie przepływu)

Współpraca z siłownikami

• Kompatybilne siłowniki: SSY319, SAS.. lub SAT..
• Ważne: do sterowania zaworem wymagany jest siłownik o sile nominalnej > 250 N.
• Uwaga dla siłowników SAS..: przy pracy z VVG549.. przełącznik DIL charakterystyki w siłowniku SAS.. musi być ustawiony na „ON” = liniowa.

Przyłącza i wyposażenie dodatkowe

• Gwinty zaworu: G ¾B (ISO 228-1), do uszczelnień płaskich
• Śrubunki (zamawiane oddzielnie):
  • ALG..2 / ALG..2B – śrubunki z przyłączami gwintowanymi
  • ALS..2 – śrubunki z przyłączami do spawania
• Filtr zalecany przed zaworem: ALX15 (DN 15, rozmiar siatki 0,5 mm)

Dane techniczne

• Klasa ciśnienia: PN 25 (wg ISO 7268)
• Ciśnienie robocze: 2500 kPa (25 bar), klasa ANSI 250 psi (wg ISO 7005 w dozwolonym zakresie temperatury czynnika)
• DN / przyłącza: DN 15, G ¾B
• kvs: 1,6 m³/h
• Sv: > 100
• Skok nominalny: 5,5 mm
• Temperatura czynnika: +2…+130 °C (z SAT.. do +150 °C maks. 6 godz. na dobę)
• Stopień nieszczelności: 0…0,02% wartości kvs (wg VDI / VDE 2174)
• Masa: 0,48 kg

Montaż i uruchomienie

• Zalecany montaż zaworu na powrocie (ze względu na niższe temperatury korzystne dla trwałości uszczelnienia trzpienia).
• Dla zwiększenia niezawodności działania zalecany jest filtr zanieczyszczeń przed zaworem.
• Sprawdzić kierunek przepływu zgodny z oznaczeniem na korpusie.
• Uruchomienie jest możliwe po prawidłowym zamontowaniu siłownika lub po ręcznym ustawieniu zaworu.
• Ruch trzpienia: trzpień wsuwa się → otwieranie (zwiększanie przepływu); trzpień wysuwa się → zamykanie (zmniejszanie przepływu).

Podsumowanie

Siemens VVG549.15-1.6 to solidny zawór przelotowy PN25 z gwintami zewnętrznymi G ¾B, o kvs 1,6 m³/h i skoku 5,5 mm, przeznaczony do precyzyjnej regulacji lub odcinania przepływu w obiegach zamkniętych instalacji grzewczych i ciepłowniczych. Fabryczne pokrętło sterowania ręcznego oraz możliwość współpracy z siłownikami SSY319, SAS.. i SAT.. ułatwiają dopasowanie zaworu do wymagań automatyki HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens Acvatix VVG549.15-1.6, zawór przelotowy PN25 z gwintem zewnętrznym, DN 15, kvs 1,6 m³/h.
• Zgodność EAC (zgodność euroazjatycka) zgodnie z dokumentacją producenta.
• Zawór podlega dyrektywie PED 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2, bez oznakowania CE zgodnie z Art. 3 ust. 3 (ogólnie uznana praktyka inżynierska).
• Produkt przeznaczony wyłącznie do instalacji ciepłowniczych i grzewczych w obiegach zamkniętych, z dopuszczonymi czynnikami: woda chłodnicza, woda grzewcza, woda gorąca oraz woda z dodatkami zgodnymi z VDI 2035.
• Dopuszczalne parametry pracy: ciśnienie robocze do 25 bar (2500 kPa), temperatura czynnika od +2 do +130 °C.
• Montaż, podłączenie, uruchomienie i serwis należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi i lokalnymi.
• Podczas prac przy zaworze lub siłowniku należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, spuścić ciśnienie z instalacji oraz odczekać do całkowitego ostygnięcia instalacji.
• W razie potrzeby przed pracami serwisowymi należy odłączyć przewody elektryczne od zacisków. Przed ponownym uruchomieniem siłownik musi być prawidłowo zamontowany.
• Istnieje ryzyko obrażeń i uszkodzenia mienia spowodowane ciśnieniem w instalacji, napięciem elektrycznym lub pracującym urządzeniem, jeśli nie są przestrzegane zalecenia bezpieczeństwa producenta.
• Nie rozbierać zaworu na części. Rozbieranie może spowodować obrażenia wskutek szybko poruszających się elementów sprężyny powrotnej.
• Zawór należy montować wyłącznie w dopuszczonej pozycji montażowej wskazanej przez producenta. Należy zapewnić prawidłowy kierunek przepływu zgodny ze strzałką na korpusie zaworu.
• Do połączeń hydraulicznych należy stosować odpowiednie śrubunki zgodne z ISO 7-1. Nie stosować nadmiernej ilości konopi ani taśmy PTFE oraz nie dokręcać gwintu rurowego do „samego końca”.
• Dla zwiększenia niezawodności działania producent zaleca montaż filtra zanieczyszczeń przed zaworem.
• Aby uniknąć kawitacji, nie należy przekraczać dopuszczalnych różnic ciśnienia podanych przez producenta. Kawitacja może powodować hałas oraz przyspieszone zużycie grzybka i gniazda zaworu.
• Do sterowania zaworem wymagany jest siłownik o sile nominalnej większej niż 250 N. Produkt należy stosować wyłącznie z kompatybilnymi siłownikami wskazanymi przez producenta.
• Zawór można uruchomić tylko po prawidłowym zamontowaniu siłownika lub po ręcznym ustawieniu.
• Uszczelnienie trzpienia nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować zgodnie z odpowiednią dyrektywą europejską oraz lokalnymi przepisami dotyczącymi zużytego sprzętu i odpadów technicznych.
