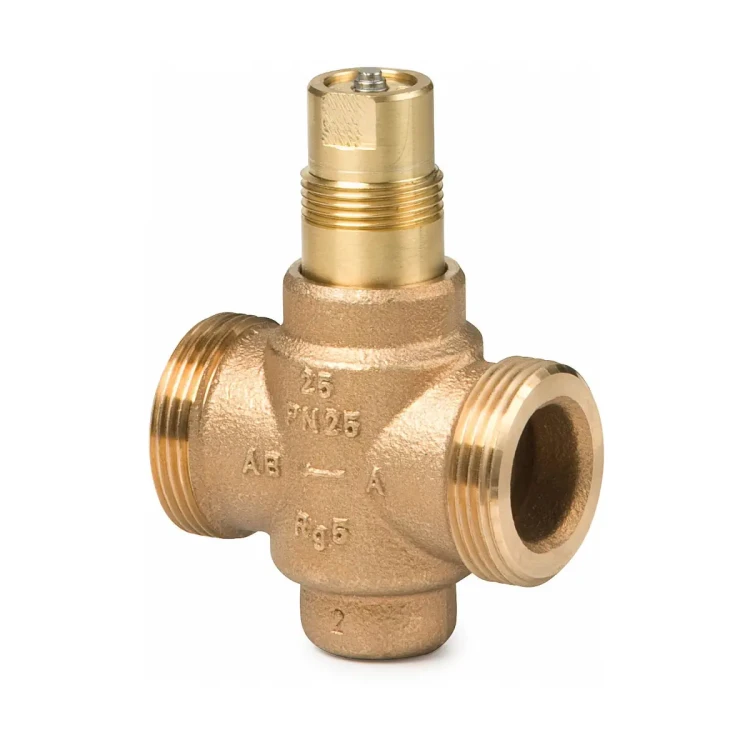

VVG549.15-0.25 Zawór przelotowy gwintowany, PN25, DN15, kvs 0,25 m3/h, współpracuje z SAT.., przyłącza G¾B

Siemens VVG549.15-0.25 to zawór przelotowy PN25 z zewnętrznym gwintem, przeznaczony do pracy w instalacjach ciepłowniczych i grzewczych w obiegach zamkniętych – jako zawór regulacyjny lub odcinający. Zawór jest przystosowany do czynników o temperaturze do +130°C, a z siłownikami SAT.. dopuszcza krótkotrwałą pracę do +150°C (maks. 6 godzin na dobę). Dostarczany jest z fabrycznie zamontowanym pokrętłem do sterowania ręcznego, a montaż siłownika nie wymaga specjalnych narzędzi ani nastaw.

Najważniejsze cechy

• Producent: Siemens (ACVATIX™)
• Model: VVG549.15-0.25
• Typ: zawór przelotowy, gwintowany zewnętrznie
• Klasa ciśnienia: PN 25 (wg ISO 7268)
• DN: 15
• Przyłącza zaworu: G ¾B (wg ISO 228-1, do uszczelnień płaskich)
• kvs: 0,25 m³/h (dla wody 5…30°C, przy Δp 100 kPa, zawór całkowicie otwarty)
• Skok nominalny: 5,5 mm
• Charakterystyka: 0…30% liniowa; 30…100% stałoprocentowa (ngl = 3 wg VDI/VDE 2173)
• Stopień nieszczelności: 0…0,02% wartości kvs (wg VDI/VDE 2174)
• Sterowanie ręczne: pokrętłem 0…100% (bez siłownika)

Zastosowanie

VVG549.15-0.25 jest przeznaczony do instalacji z czynnikami takimi jak: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi lub związkami wiążącymi tlen oraz woda z dodatkami wg VDI 2035 (zalecenie: jakość wody wg VDI 2035).

Budowa i sterowanie ręczne

• Korpus: brąz CuSn5Zn5Pb2
• Gniazdo / grzybek / trzpień / sprężyna: stal nierdzewna
• Dławica: mosiądz
• Uszczelnienia: pierścienie EPDM
• Dławica: z dwoma pierścieniami uszczelniającymi oraz uszczelką zabezpieczającą przed zanieczyszczeniami
• Pokrętło ręczne: fabrycznie zamontowane (pełni także funkcję osłony podczas transportu)

Zaworem można sterować ręcznie w zakresie 0…100% za pomocą pokrętła z tworzywa sztucznego:

• Obrót zgodnie z ruchem wskazówek zegara: otwieranie zaworu – zwiększanie przepływu
• Obrót przeciwnie do ruchu wskazówek zegara: zamykanie zaworu – zmniejszanie przepływu

Współpraca z siłownikami

• Wymagana siła nominalna siłownika: > 250 N
• Kompatybilne siłowniki: SSY319, SAS.. lub SAT..
• Uwaga dla siłowników SAS..: przy współpracy z zaworem VVG549.15-0.25 przełącznik DIL charakterystyki w siłowniku SAS.. musi być ustawiony na „ON” = liniowa.
• Parametry pracy z siłownikami SAS.. i SAT..: Δpmax = 1200 kPa, Δps = 2500 kPa

Dane techniczne

• Ciśnienie robocze: 2500 kPa (25 bar) w dozwolonym zakresie temperatury czynnika
• Temperatura czynnika: +2…+130°C (z SAT.. do +150°C, maks. 6 godz./dobę)
• Iloraz szerokości zakresów Sv: > 50
• Przyłącze gwintowane śrubunku: Rp.. (wg ISO 7-1)
• Dyrektywa ciśnieniowa: PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2)
• Zgodność: EAC

Wymiary i masa (VVG549.15-0.25)

• DN: 15
• Gwint zewnętrzny zaworu (D): G ¾B
• H*: 229 mm
• H1: 58 mm
• H2: 97 mm
• L1: 65 mm
• L2: 32,5 mm
• L3: 31,5 mm
• L4: 111 mm
• L5: 137 mm
• N: 33 mm
• B: 11,5 mm
• Masa: 0,48 kg

Akcesoria (zamawiane oddzielnie)

Śrubunki (zestaw 2 szt.)

• ALG122 (BPZ:ALG122) – G ¾ / Rp ⅜
• ALG142 (BPZ:ALG142) – G ¾ / R ½
• ALS152 (BPZ:ALS152) – do spawania, G ¾ / 21,3

Filtr (zalecany przed zaworem)

• ALX15 (S55845-Z174) – DN 15, rozmiar siatki 0,5 mm

Montaż i uruchomienie

• Zalecany montaż zaworu na powrocie (ze względu na niższe temperatury i korzystny wpływ na trwałość uszczelnienia trzpienia).
• Dla zwiększenia niezawodności działania zalecany jest montaż filtra przed zaworem.
• Montować zawór zgodnie z kierunkiem przepływu oznaczonym na korpusie.
• Uruchomienie jest możliwe po prawidłowym zamontowaniu siłownika lub po ręcznym ustawieniu zaworu.
• Trzpień wsuwa się: otwieranie zaworu – zwiększanie przepływu.
• Trzpień wysuwa się: zamykanie zaworu – zmniejszanie przepływu.

Podsumowanie

Siemens VVG549.15-0.25 to kompaktowy zawór przelotowy DN 15 o kvs 0,25 m³/h, w klasie PN25, z zewnętrznymi przyłączami G ¾B i skokiem 5,5 mm. Brązowy korpus, elementy ze stali nierdzewnej, niska nieszczelność oraz możliwość pracy do +130°C (z SAT.. krótkotrwale do +150°C) czynią go solidnym wyborem do precyzyjnej regulacji i odcinania przepływu w zamkniętych obiegach grzewczych oraz ciepłowniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens Acvatix VVG549.15-0.25, zawór przelotowy PN25 z gwintem zewnętrznym, DN 15, kvs 0,25 m³/h.
• Zgodność EAC (zgodność euroazjatycka).
• Produkt podlega Dyrektywie PED 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2; dla tego modelu nie przewidziano oznakowania CE zgodnie z Art. 3, par. 3, ponieważ PS x DN < 1000.
• Przeznaczony wyłącznie do obiegów zamkniętych instalacji ciepłowniczych i grzewczych.
• Dopuszczalne media: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi lub związkami wiążącymi tlen oraz woda z dodatkami zgodnie z VDI 2035. Zalecana jakość wody wg VDI 2035.
• Dopuszczalna temperatura czynnika dla modelu VVG549.15-0.25: od +2 do +130 °C; z siłownikami SAT.. krótkotrwale do +150 °C maksymalnie 6 godzin na dobę. Przy zastosowaniu śrubunków ALG..B maksymalna temperatura czynnika wynosi 100 °C.
• Maksymalne ciśnienie robocze: PN 25 / 25 bar. Użytkować wyłącznie w dopuszczalnym zakresie ciśnienia i temperatury określonym przez producenta.
• Montaż, podłączenie, uruchomienie i serwis wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami bezpieczeństwa.
• Podczas prac serwisowych na zaworze lub siłowniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji oraz odczekać do całkowitego ostygnięcia urządzenia. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem zaworu siłownik musi być prawidłowo zamontowany. Zawór można uruchomić wyłącznie po prawidłowym montażu siłownika lub po ręcznym ustawieniu.
• Nieprawidłowa praca przy urządzeniu może spowodować obrażenia osób i uszkodzenie mienia wskutek ciśnienia w instalacji, napięcia elektrycznego lub ruchu elementów roboczych.
• Nie rozbierać zaworu na części. Rozbieranie może spowodować obrażenia wskutek szybko poruszających się elementów pod wpływem napiętej sprężyny powrotnej.
• Dławica uszczelniająca nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Zawór należy montować zgodnie z prawidłowym kierunkiem przepływu oznaczonym na korpusie. Nieprawidłowy montaż może spowodować nieprawidłową pracę instalacji.
• Dopuszczalne pozycje montażu zgodnie z dokumentacją producenta; nie montować w pozycji skierowanej siłownikiem w dół.
• Połączenia hydrauliczne wykonywać zgodnie z ISO 7-1. Nie stosować nadmiernej ilości konopi ani taśmy PTFE oraz nie dokręcać gwintu rurowego do „samego końca”, aby zapobiec nieszczelnościom.
• Aby zwiększyć niezawodność działania, przed zaworem należy zainstalować filtr zanieczyszczeń.
• Aby uniknąć kawitacji, nie wolno przekraczać dopuszczalnych różnic ciśnienia podanych przez producenta; kawitacja może powodować hałas oraz przyspieszone zużycie grzybka i gniazda zaworu.
• Do sterowania zaworem wymagany jest siłownik o sile nominalnej większej niż 250 N. Stosować wyłącznie kompatybilne siłowniki wskazane przez producenta.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z odpowiednimi przepisami dotyczącymi zużytego sprzętu oraz lokalnymi wymaganiami w zakresie gospodarki odpadami.
