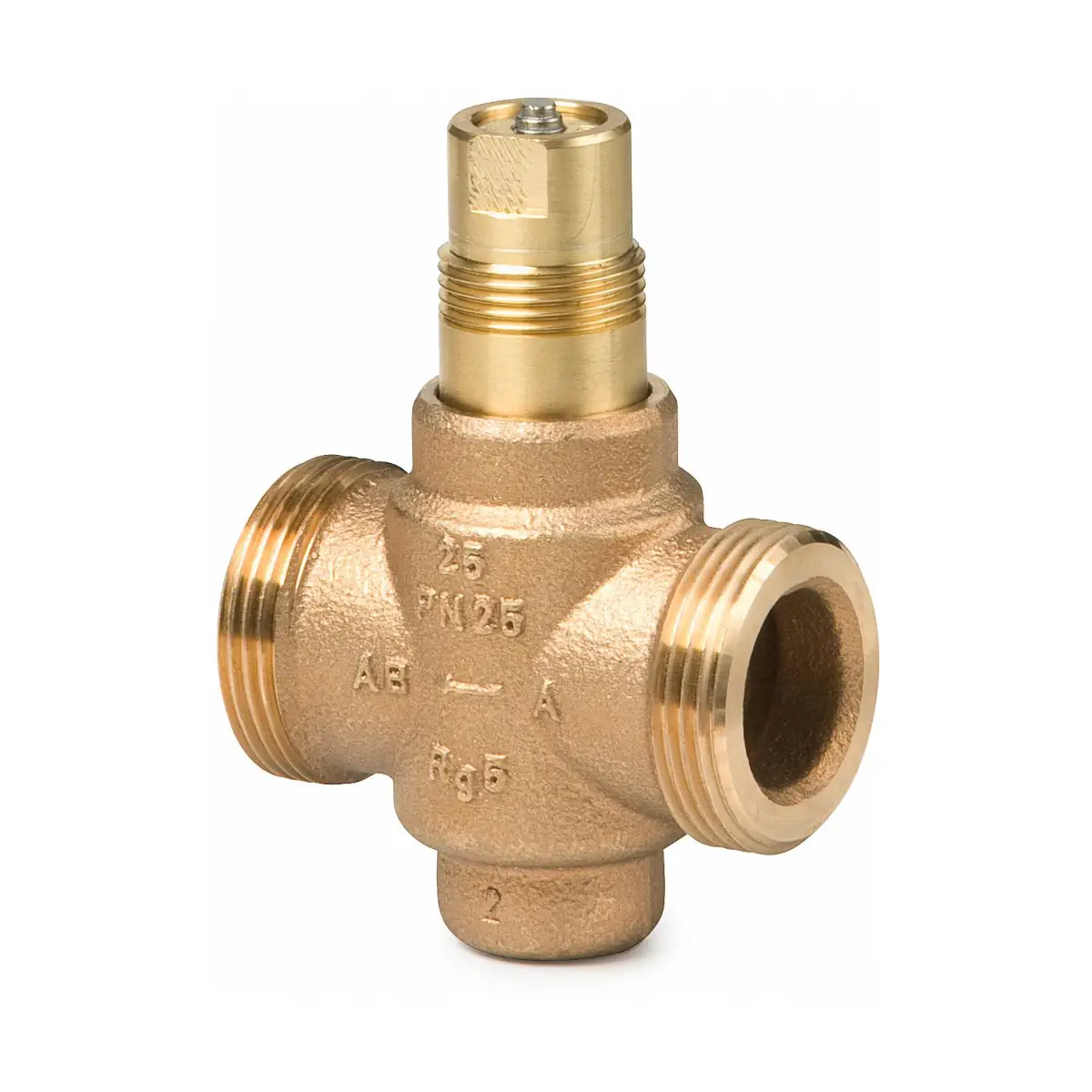

VVG549.15-0.63 Zawór przelotowy gwintowany, PN25, DN15, kvs 0,63 m3/h, współpracuje z SAT.., przyłącza G¾B

VVG549.15-0.63 to zawór przelotowy ACVATIX™ PN25 firmy Siemens, z zewnętrznymi przyłączami gwintowanymi, przeznaczony do pracy jako zawór regulacyjny lub odcinający w zamkniętych obiegach instalacji grzewczych i ciepłowniczych. Model ten ma DN 15, kvs 0,63 m³/h oraz skok 5,5 mm. Zawór może pracować z czynnikami do +130°C, a z siłownikami SAT.. krótkotrwale do +150°C (maks. 6 godzin na dobę).

Najważniejsze cechy

• Producent: Siemens
• Model: VVG549.15-0.63
• Seria: ACVATIX™
• Typ: zawór przelotowy, zewnętrznie gwintowany
• Klasa ciśnienia: PN 25 (wg ISO 7268)
• Średnica nominalna: DN 15
• Wartość kvs: 0,63 m³/h
• Skok nominalny: 5,5 mm
• Przyłącza zaworu: G ¾B (wg ISO 228-1, do uszczelnień płaskich)
• Fabryczne pokrętło: sterowanie ręczne 0…100%
• Materiały: korpus z brązu CuSn5Zn5Pb2, gniazdo/grzybek/trzpień/sprężyna – stal nierdzewna, dławica – mosiądz, uszczelnienia – pierścienie EPDM

Zastosowanie

Zawór VVG549.15-0.63 przeznaczony jest do instalacji z wodą:

• woda chłodnicza,
• woda grzewcza,
• woda gorąca,
• woda ze środkami przeciwzamarzaniowymi lub związkami wiążącymi tlen,
• woda z dodatkami wg VDI 2035 (zalecenie: jakość wody wg VDI 2035).

Zakres temperatury czynnika: +2…+130°C (z siłownikami SAT.. do +150°C maks. 6 h/dobę).

Budowa i sterowanie ręczne

• Korpus zaworu z przyłączem do mocowania siłownika (gwint G¾B).
• Dławica z dwoma pierścieniami uszczelniającymi oraz uszczelką zabezpieczającą przed zanieczyszczeniami.
• Fabrycznie zamontowane pokrętło z tworzywa sztucznego umożliwia sterowanie ręczne w zakresie 0…100%.
• Montaż siłownika na zaworze nie wymaga specjalnych narzędzi ani nastaw.

Obsługa pokrętłem

• Obrót zgodnie z ruchem wskazówek zegara: otwieranie zaworu (zwiększanie przepływu).
• Obrót przeciwnie do ruchu wskazówek zegara: zamykanie zaworu (zmniejszanie przepływu).

Charakterystyka regulacji

• 0…30% skoku: charakterystyka liniowa
• 30…100% skoku: charakterystyka stałoprocentowa; ngl = 3 wg VDI / VDE 2173
• Stopień nieszczelności: 0…0,02% wartości kvs wg VDI / VDE 2174
• Iloraz szerokości zakresów Sv: > 50

Współpraca z siłownikami

• Do sterowania zaworem wymagany jest siłownik o sile nominalnej > 250 N.
• Zawór może współpracować z siłownikami: SSY319, SAS.. lub SAT...
• Dla siłowników SAS.. stosowanych z VVG549.15-0.63 przełącznik DIL charakterystyki w siłowniku musi być ustawiony na „ON” = liniowa.
• Maksymalna dopuszczalna różnica ciśnienia Δpmax (w kanale regulacyjnym, z siłownikiem): 1200 kPa.
• Maksymalna dopuszczalna różnica ciśnienia Δps (ciśnienie zamykające, z siłownikiem): 2500 kPa.

Przyłącza i wyposażenie dodatkowe

Zawór posiada zewnętrzne przyłącza gwintowane G ¾B (wg ISO 228-1) do uszczelnień płaskich. Śrubunki zamawia się oddzielnie.

• Śrubunki gwintowane (zestaw 2 szt.) dla DN 15: ALG122 lub ALG142
• Śrubunki do spawania (zestaw 2 szt.) dla DN 15: ALS152
• Zalecany filtr przed zaworem (DN 15): ALX15 (rozmiar siatki 0,5 mm)

Dane techniczne

• Klasa ciśnienia: PN 25
• Ciśnienie robocze: 2500 kPa (25 bar), klasa ANSI 250 psi (w dozwolonym zakresie temperatury czynnika wg ISO 7005)
• DN: 15
• kvs: 0,63 m³/h (dla zimnej wody 5…30°C, przy Δp 100 kPa, H100)
• Skok nominalny: 5,5 mm
• Temperatura czynnika: +2…130°C (z SAT.. do +150°C maks. 6 godz./dobę)
• Przyłącza zaworu: G ¾B wg ISO 228-1
• Przyłącze gwintowane śrubunku: Rp.. wg ISO 7-1
• Materiały: brąz CuSn5Zn5Pb2 / stal nierdzewna / mosiądz / EPDM
• Dyrektywa PED: 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2; bez oznakowania CE zgodnie z art. 3, par. 3 – ogólnie uznana praktyka inżynierska)
• Zgodność: EAC

Montaż i uruchomienie

• Zalecany montaż zaworu na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia).
• W celu zwiększenia niezawodności zaleca się montaż filtra zanieczyszczeń przed zaworem.
• Upewnić się, że zawór jest zamontowany zgodnie z kierunkiem przepływu oznaczonym na korpusie.
• Zawór można uruchomić tylko po prawidłowym zamontowaniu siłownika lub po ręcznym ustawieniu.
• Trzpień wsuwa się: otwieranie zaworu (zwiększanie przepływu).
• Trzpień wysuwa się: zamykanie zaworu (zmniejszanie przepływu).

Wymiary i masa (VVG549.15-0.63)

• Przyłącze: G ¾B
• H*: 229 mm (z siłownikiem SAT.. lub SAS..)
• H1: 58 mm
• H2: 97 mm
• L1: 65 mm
• L2: 32,5 mm
• L3: 31,5 mm
• L4: 111 mm (z 2 śrubunkami gwintowanymi ALG..)
• L5: 137 mm (z 2 śrubunkami do spawania ALS..)
• N: 33 mm
• B: 11,5 mm
• Masa: 0,48 kg (bez śrubunków i bez opakowania)

Podsumowanie

Siemens VVG549.15-0.63 to solidny zawór przelotowy PN25 z korpusem z brązu i przyłączami G ¾B, zaprojektowany do precyzyjnej regulacji lub odcięcia przepływu w zamkniętych obiegach grzewczych i ciepłowniczych. Parametry DN 15, kvs 0,63 m³/h, charakterystyka regulacji (liniowa/stałoprocentowa) oraz możliwość współpracy z siłownikami SSY319, SAS.. i SAT.. sprawiają, że jest to sprawdzone rozwiązanie do zastosowań HVAC.
