SAT61.51/MO Siłownik elektromechaniczny, skok 5,5 mm, 300 N, Modbus RTU, 230 V AC, 15 s, sprężyna powrotna, do zaworów VVG549..

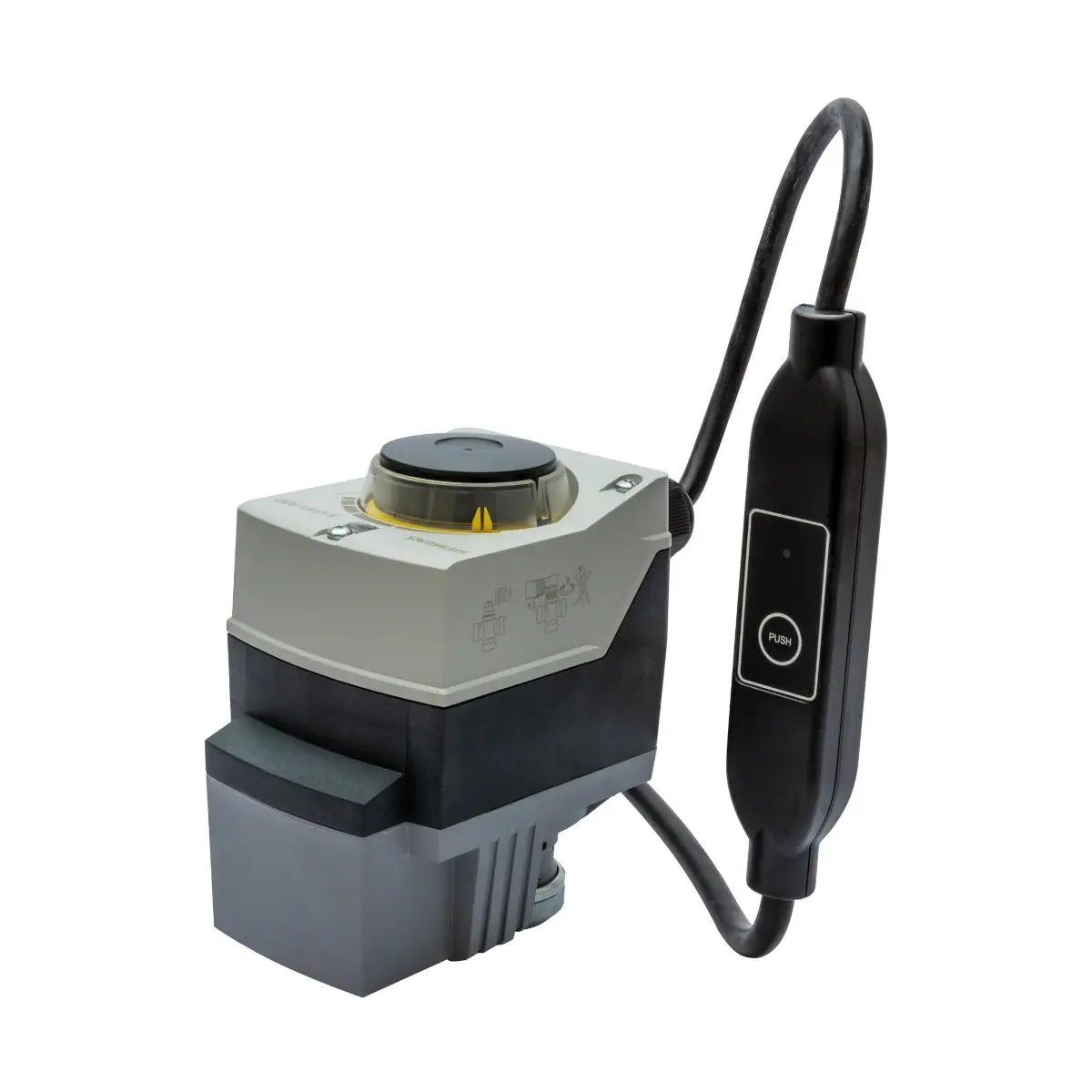

SAT61.51/MO to elektromechaniczny siłownik ACVATIX firmy Siemens, przeznaczony do bezpośredniego montażu na przelotowych zaworach VVG549.. o skoku 5,5 mm. Oferuje siłę nominalną 300 N i zasilanie AC/DC 24 V, a wersja /MO zapewnia komunikację Modbus RTU (RS-485) (bez galwanicznej separacji) do integracji z automatyką HVAC. Model posiada sprężynę powrotną (funkcja bezpieczeństwa) oraz sygnalizację stanu diodą LED i wskaźnik położenia.

Najważniejsze cechy

• Producent: Siemens
• Model: SAT61.51/MO
• Nr magazynowy: S55158-A124
• Typ: siłownik elektromechaniczny do zaworów
• Siła nominalna: 300 N
• Skok znamionowy: 5,5 mm
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15%
• Częstotliwość: 45…65 Hz
• Komunikacja: Modbus RTU (RS-485), bez galwanicznej separacji
• Czas przebiegu dla skoku nominalnego: 15 s
• Sprężyna powrotna: tak, czas < 8 s (przy niskiej temperaturze czas może być nieco dłuższy)
• Sygnalizacja: wskaźnik położenia i dioda LED
• Stopień ochrony obudowy: IP54

Zastosowanie

Siłownik SAT61.51/MO służy do sterowania przelotowymi zaworami Siemens:

• VVG549.. (skok 5,5 mm)

Zawory te mogą pracować jako zawory regulacyjne lub odcinające w instalacjach grzewczych i klimatyzacyjnych.

Z łącznikiem montażowym ASK30 siłownik może być także stosowany z dawnymi zaworami Landis & Gyr o skoku 4 mm lub 5,5 mm typu: X3i.., VVG45.., VXG45.., VXG46.., VVI51...

Funkcje i komunikacja Modbus

• Kalibracja podczas uruchomienia: siłownik przemieszcza się do krańcowych położeń zaworu i zapamiętuje zmierzone wartości.
• Detekcja gniazda zaworu: wykrywanie gniazda na podstawie wielkości wywieranej siły; po kalibracji dokładny skok zaworu jest zapamiętywany w pamięci siłownika.
• Detekcja ciał obcych: po napotkaniu przeszkody podejmowane są 3 próby jej pokonania; przy niepowodzeniu siłownik pracuje w ograniczonym zakresie, a dioda LED miga na czerwono.
• Modbus RTU (RS-485): obsługa wartości zadanej i rzeczywistej 0…100% położenia zaworu oraz sterowania nadrzędnego (Otwórz / Zamknij / Min / Maks / Stop), a także monitorowania wartości zadanej i trybu podtrzymania.

Podłączenie elektryczne (Modbus RTU)

• Protokół: Modbus RTU (RS-485), bez galwanicznej separacji
• Maks. liczba węzłów: 32
• Zakres adresowania: 1…247 / 255 (nastawa fabryczna: 255)
• Formaty transmisji: 1-8-E-1 / 1-8-O-1 / 1-8-N-1 / 1-8-N-2 (nastawa fabryczna: 1-8-E-1)
• Prędkość transmisji (kBaud): Auto / 9.6 / 19.2 / 38.4 / 57.6 / 76.8 / 115.2 (nastawa fabryczna: Auto)
• Terminator magistrali: 120 Ω, włączany elektronicznie (nastawa fabryczna: wyłączony)
• Kabel (montowany fabrycznie): 0,9 m, 5 x 0,5 mm²
• Przypisanie żył: G0 (czarny), G (czerwony), REF (fioletowy), + (szary), - (różowy)

Dane techniczne

• Siła nominalna: 300 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu dla skoku nominalnego: 15 s
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15%
• Częstotliwość: 45…65 Hz
• Dopuszczalna temperatura czynnika w podłączonym zaworze: 1…130°C (krótkotrwale do +150°C, maks. 6 godzin na dobę)
• Stopień ochrony: IP54 (wg EN 60529)
• Warunki pracy: -5…55°C, 5…95% r.h. (bez kondensacji)

Montaż i wyposażenie dodatkowe

• Montaż: bezpośrednio na zaworach (bez dodatkowych czynności montażowych).
• Przełącznik pomocniczy (opcjonalnie): ASC10.51 (nastawiane punkty przełączania, 24…230 V AC, 6 (2) A, bezpotencjałowy).
• Zastosowanie na zewnątrz: SAT61../MO nie jest przeznaczony do stosowania na zewnątrz pomieszczeń.

Podsumowanie

Siemens SAT61.51/MO to siłownik 24 V AC/DC o sile 300 N i skoku 5,5 mm, zaprojektowany do zaworów VVG549.. w instalacjach HVAC. Komunikacja Modbus RTU (RS-485), automatyczna kalibracja, detekcja przeszkód oraz sprężyna powrotna czynią go solidnym wyborem do aplikacji wymagających integracji z BMS i funkcji bezpieczeństwa.
