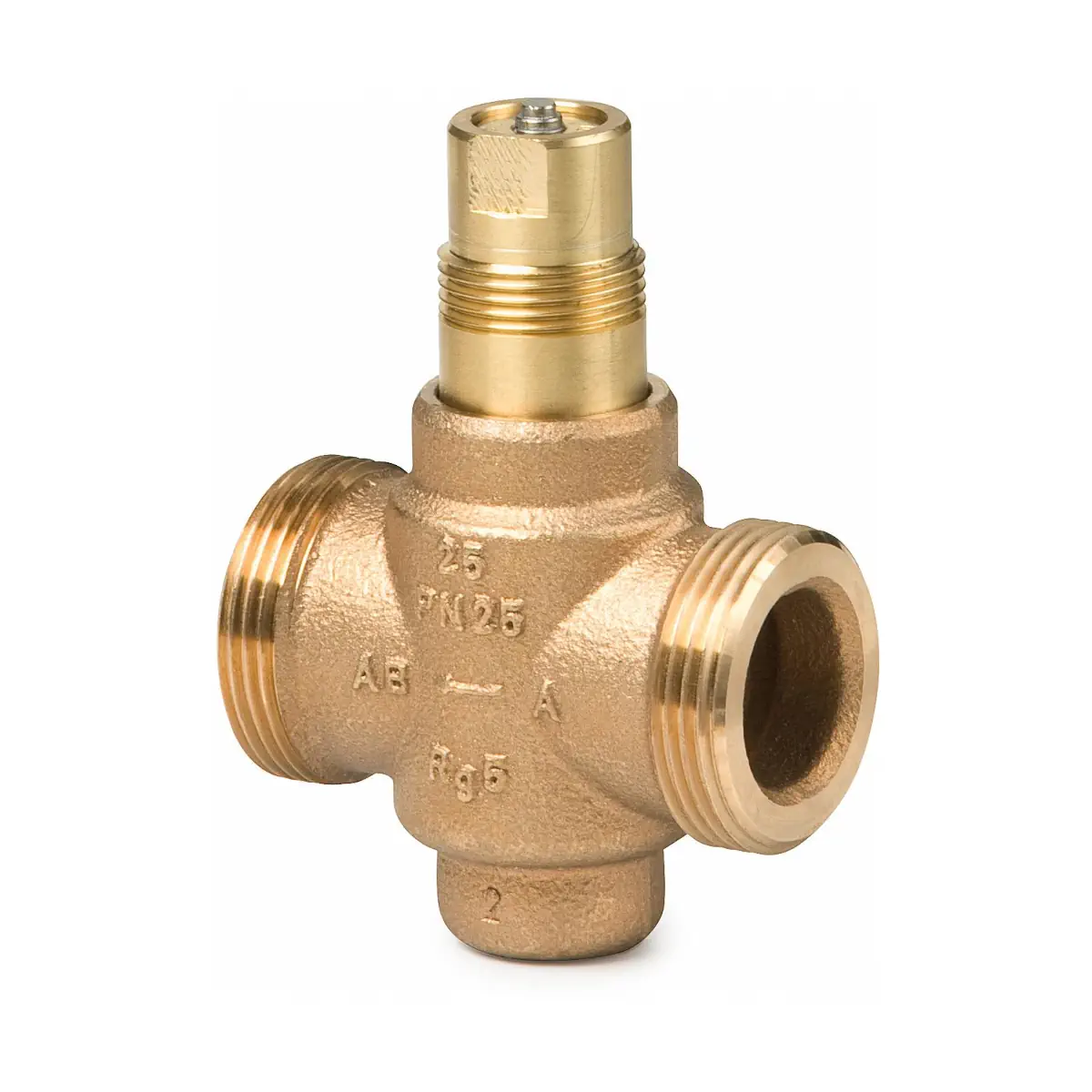

VVG549.15-1 Zawór przelotowy gwintowany, PN25, DN15, kvs 1,0 m3/h, współpracuje z SAT.., przyłącza G¾B

VVG549.15-1 to zawór przelotowy ACVATIX™ PN25 z gwintem zewnętrznym, przeznaczony do pracy w instalacjach ciepłowniczych i grzewczych jako zawór regulacyjny lub odcinający w obiegach zamkniętych. Model ten ma DN 15, przyłącza G ¾B (wg ISO 228-1, do uszczelnień płaskich), kvs = 1,0 m³/h oraz skok 5,5 mm. Zawór dostarczany jest z fabrycznie zamontowanym pokrętłem sterowania ręcznego, a montaż siłownika nie wymaga specjalnych narzędzi ani nastaw.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VVG549.15-1
• Typ: zawór przelotowy PN25, gwintowany zewnętrznie
• Średnica nominalna: DN 15
• kvs: 1,0 m³/h
• Skok nominalny: 5,5 mm
• Przyłącza zaworu: G ¾B wg ISO 228-1 (do uszczelnień płaskich)
• Charakterystyka regulacji: 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3) wg VDI/VDE 2173
• Sterowanie ręczne: pokrętłem 0…100% (fabrycznie zamontowane)
• Materiał korpusu: brąz CuSn5Zn5Pb2
• Współpraca z siłownikami: SSY319, SAS.., SAT.. (wymagana siła nominalna siłownika > 250 N)

Zastosowanie

VVG549.15-1 jest przeznaczony do stosowania w instalacjach ciepłowniczych i grzewczych z czynnikami o temperaturze do +130°C, a z siłownikami SAT.. krótkotrwale do +150°C (maks. 6 godzin na dobę). Może pracować jako zawór regulacyjny lub zawór odcinający w obiegach zamkniętych.

Budowa i sterowanie ręczne

• Przyłącze do siłownika: gwintowane G ¾B
• Dławica: z dwoma pierścieniami uszczelniającymi oraz uszczelką zabezpieczającą przed zanieczyszczeniami
• Pokrętło ręczne (fabrycznie): umożliwia sterowanie w zakresie 0…100%
• Kierunek pracy pokrętła:
  • obrót zgodnie z ruchem wskazówek zegara: otwieranie zaworu / zwiększanie przepływu,
  • obrót przeciwnie do ruchu wskazówek zegara: zamykanie zaworu / zmniejszanie przepływu.

Charakterystyka regulacji i szczelność

• Charakterystyka: 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3) wg VDI/VDE 2173
• Stopień nieszczelności: 0…0,02% wartości kvs wg VDI/VDE 2174
• Iloraz szerokości zakresów Sv (dla DN 15 i kvs do 1 m³/h): 50

Współpraca z siłownikami

• Wymaganie: do sterowania zaworem wymagany jest siłownik o sile nominalnej > 250 N.
• Kompatybilne siłowniki: SSY319, SAS.. lub SAT..
• Uwaga dla SAS..: przełącznik DIL charakterystyki w siłowniku SAS.. musi być ustawiony na „ON” = liniowa.

Przyłącza i wyposażenie dodatkowe (zamawiane oddzielnie)

• Śrubunki z przyłączami gwintowanymi (2 szt.) – do zaworów przelotowych, komplet zawiera 2 nakrętki łączące, 2 półśrubunki i 2 uszczelki płaskie:
  • ALG122 (G ¾ / Rp ⅜)
  • ALG142 (G ¾ / R ½)
• Śrubunki z przyłączami do spawania (2 szt.) – komplet zawiera 2 nakrętki łączące, 2 półśrubunki i 2 uszczelki płaskie:
  • ALS152 (G ¾ / 21,3)
• Filtr przed zaworem (zalecany):
  • ALX15 – DN 15, rozmiar siatki 0,5 mm

Dane techniczne

• Klasa ciśnienia: PN 25 wg ISO 7268
• Ciśnienie robocze: 2500 kPa (25 bar), klasa ANSI 250 psi (wg ISO 7005 w dozwolonym zakresie temperatury czynnika)
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi lub związkami wiążącymi tlen, woda z dodatkami wg VDI 2035
• Zalecenie jakości wody: wg VDI 2035
• Temperatura czynnika: +2…130°C (z SAT.. do +150°C maks. 6 godz. na dobę)
• Skok nominalny: 5,5 mm
• Przyłącza zaworu: G ¾B wg ISO 228-1
• Przyłącza śrubunku: Rp.. wg ISO 7-1
• Materiały:
  • Korpus zaworu: brąz CuSn5Zn5Pb2
  • Gniazdo, grzybek, trzpień i sprężyna: stal nierdzewna
  • Dławica: mosiądz
  • Uszczelnienia: pierścienie EPDM

Wymiary i masa (VVG549.15-1)

• H*: 229 mm (z siłownikiem SAT.. lub SAS..)
• H1: 58 mm
• H2: 97 mm
• L1: 65 mm
• L2: 32,5 mm
• L3: 31,5 mm
• L4: 111 mm (z dwoma śrubunkami gwintowanymi ALG..2 / ALG..2B)
• L5: 137 mm (z dwoma śrubunkami do spawania ALS..2)
• N: 33 mm
• B: 11,5 mm
• Masa zaworu: 0,48 kg (bez śrubunków i bez opakowania)

Podsumowanie

Siemens VVG549.15-1 to solidny zawór przelotowy PN25 z brązowym korpusem, przeznaczony do precyzyjnej regulacji lub odcięcia przepływu w obiegach zamkniętych instalacji grzewczych i ciepłowniczych. Dzięki DN 15, kvs 1,0 m³/h, skokowi 5,5 mm, przyłączom G ¾B oraz możliwości współpracy z siłownikami SSY319, SAS.. i SAT.. stanowi uniwersalne rozwiązanie do zastosowań HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zgodność EAC (zgodność euroazjatycka).
• Produkt jest osprzętem ciśnieniowym dla grupy płynów 2 zgodnie z PED 2014/68/UE. Dla tego typu zaworu nie stosuje się oznakowania CE w zakresie dyrektywy ciśnieniowej, zgodnie z art. 3 ust. 3.
• Zawór przeznaczony wyłącznie do stosowania w obiegach zamkniętych instalacji ciepłowniczych i grzewczych, z dopuszczonymi czynnikami: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi lub związkami wiążącymi tlen oraz woda z dodatkami zgodnie z VDI 2035.
• Dla modelu VVG549.15-1 dopuszczalna temperatura czynnika wynosi od +2 °C do +130 °C, a z siłownikami SAT.. krótkotrwale do +150 °C maksymalnie przez 6 godzin na dobę. Ze śrubunkami ALG..B maksymalna temperatura czynnika wynosi 100 °C.
• Klasa ciśnienia PN25. Maksymalne ciśnienie robocze wynosi 25 bar wyłącznie w dopuszczalnym zakresie temperatury pracy zgodnie z dokumentacją producenta.
• Montaż, podłączenie, uruchomienie i serwis należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Podczas prac serwisowych na zaworze lub siłowniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia instalacji. W razie potrzeby należy odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem zaworu siłownik musi być prawidłowo zamontowany. Zawór można uruchomić tylko po prawidłowym zamontowaniu siłownika lub po jego ręcznym ustawieniu.
• Nieprawidłowy montaż lub prace przy urządzeniu znajdującym się pod ciśnieniem, pod napięciem albo w czasie pracy instalacji mogą spowodować obrażenia osób oraz uszkodzenie mienia.
• Zawór należy montować wyłącznie w dopuszczalnej pozycji montażowej zgodnie z dokumentacją producenta. Należy również bezwzględnie zachować prawidłowy kierunek przepływu oznaczony na korpusie zaworu.
• Połączenia hydrauliczne należy wykonywać starannie, stosując śrubunki zgodne z ISO 7-1. Nie stosować nadmiernej ilości konopi ani taśmy PTFE oraz nie dokręcać gwintu rurowego do „samego końca”, aby ograniczyć ryzyko nieszczelności.
• Aby zwiększyć niezawodność działania, przed zaworem zaleca się montaż filtra zanieczyszczeń.
• Należy unikać warunków powodujących kawitację. Przekroczenie dopuszczalnej różnicy ciśnień może prowadzić do przyspieszonego zużycia grzybka i gniazda zaworu oraz do powstawania hałasu.
• Do współpracy z zaworem wymagany jest siłownik o sile nominalnej większej niż 250 N. W przypadku stosowania siłowników SAS.. przełącznik charakterystyki DIL musi być ustawiony na „ON” = liniowa.
• Uszczelnienie trzpienia nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Nie rozbierać zaworu na części. Rozbieranie może spowodować obrażenia wskutek szybko poruszających się elementów sprężyny powrotnej.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować zgodnie z odpowiednią dyrektywą europejską oraz lokalnymi przepisami dotyczącymi zużytego sprzętu.
