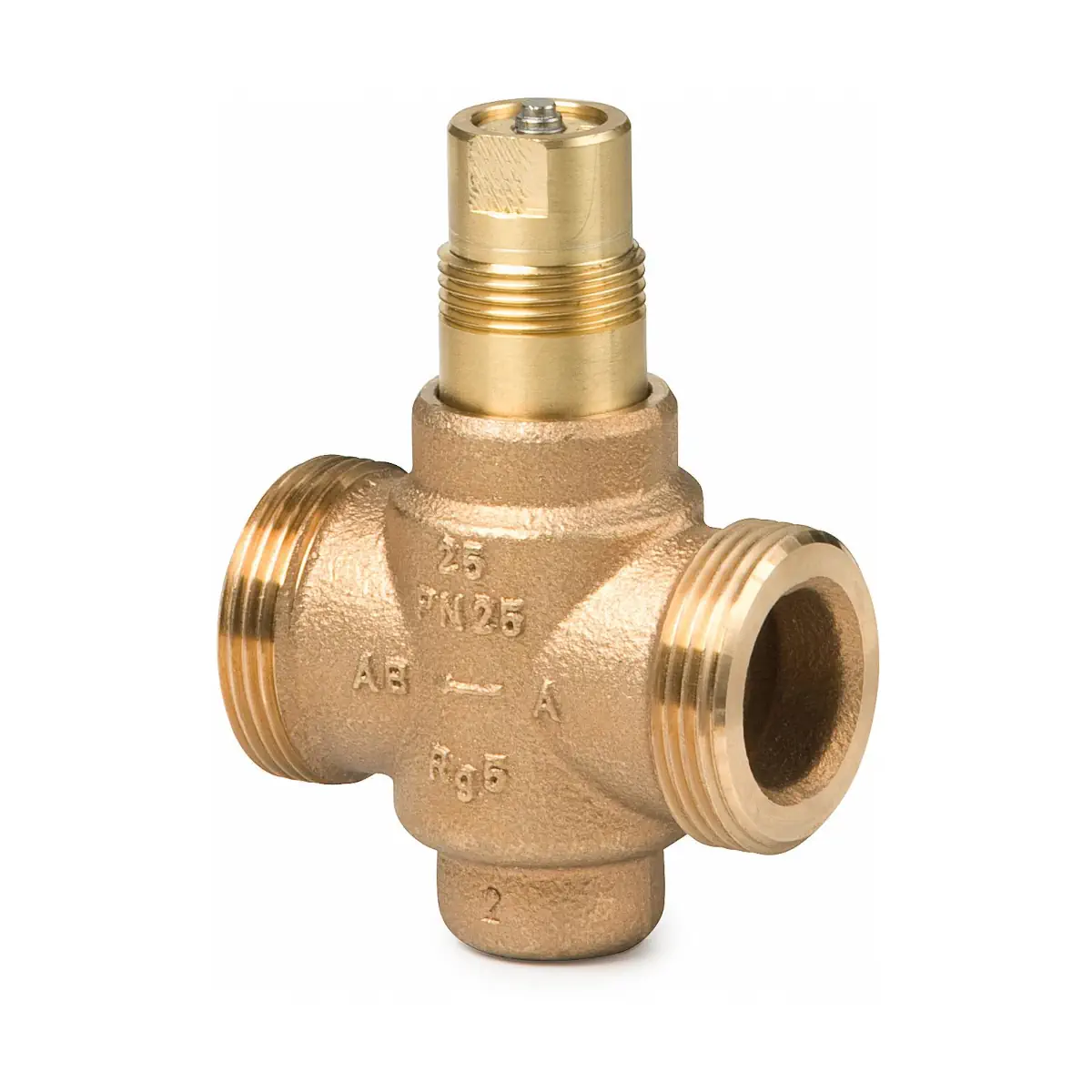

VVG549.20-4K Zawór przelotowy gwintowany, PN25, DN20, kvs 4,0 m3/h, współpracuje z SAT.., przyłącza G1B

Siemens VVG549.20-4K to zawór przelotowy PN25 z serii ACVATIX™, z zewnętrznym gwintem przyłączeniowym, przeznaczony do stosowania jako zawór regulacyjny lub zawór odcinający w zamkniętych obiegach instalacji ciepłowniczych i grzewczych. Wersja K jest odciążona hydraulicznie. Zawór przystosowany jest do pracy z czynnikami o temperaturze do +130°C, a z siłownikami SAT.. krótkotrwale do +150°C (maks. 6 godzin na dobę).

Najważniejsze cechy

• Producent: Siemens
• Model: VVG549.20-4K
• Seria: ACVATIX™
• Typ: zawór przelotowy, odciążony hydraulicznie (K)
• Klasa ciśnienia: PN 25 (wg ISO 7268)
• DN: 20
• Przyłącza zaworu: G 1B (gwint zewnętrzny), wg ISO 228-1 do uszczelnień płaskich
• kvs: 4,0 m³/h (dla wody 5…30°C przy spadku ciśnienia 100 kPa)
• Skok nominalny: 5,5 mm
• Iloraz szerokości zakresów Sv: > 100
• Sterowanie ręczne: pokrętłem 0…100% (fabrycznie zamontowane)
• Wymagana siła nominalna siłownika: > 250 N
• Współpraca z siłownikami: SSY319, SAS.. lub SAT..

Zastosowanie

VVG549.20-4K przeznaczony jest do instalacji ciepłowniczych i grzewczych w obiegach zamkniętych jako zawór regulacyjny lub odcinający. Dopuszczalne czynniki:

• woda chłodnicza, woda grzewcza, woda gorąca,
• woda ze środkami przeciwzamarzaniowymi lub związkami wiążącymi tlen,
• woda z dodatkami wg VDI 2035 (zalecenie: jakość wody wg VDI 2035).

Budowa i wykonanie

• Korpus zaworu: brąz CuSn5Zn5Pb2
• Gniazdo, grzybek, trzpień, sprężyna: stal nierdzewna
• Dławica: mosiądz
• Uszczelnienie: pierścienie EPDM
• Dławica: z dwoma pierścieniami uszczelniającymi oraz uszczelką zabezpieczającą przed zanieczyszczeniami
• Przyłącze do mocowania siłownika: gwintowane G¾B
• Montaż siłownika: bez specjalnych narzędzi i bez czynności nastawczych

Sterowanie ręczne

Zawór dostarczany jest z fabrycznie zamontowanym pokrętłem z tworzywa sztucznego (pełni również funkcję osłony podczas transportu). Zakres sterowania ręcznego: 0…100%.

• Obrót zgodnie z ruchem wskazówek zegara: otwieranie zaworu (zwiększanie przepływu)
• Obrót przeciwnie do ruchu wskazówek zegara: zamykanie zaworu (zmniejszanie przepływu)

Charakterystyka regulacji

• 0…30% skoku: liniowa
• 30…100% skoku: stałoprocentowa; ngl = 3 wg VDI / VDE 2173
• Stopień nieszczelności: 0…0,02% wartości kvs wg VDI / VDE 2174

Siłowniki i parametry pracy z siłownikiem

• Wymaganie: do sterowania zaworem wymagany jest siłownik o sile nominalnej > 250 N.
• Współpracujące siłowniki: SSY319, SAS.., SAT...
• Uwaga dla SAS..: przy współpracy z VVG549.. przełącznik DIL charakterystyki w siłowniku musi być ustawiony na „ON” (liniowa).
• Δpmax (z SAS.. / SAT..): 1200 kPa
• Δps (z SAS.. / SAT..): 1600 kPa

Dane techniczne

• Klasa ciśnienia: PN 25
• Ciśnienie robocze: 2500 kPa (25 bar), klasa ANSI 250 psi (wg ISO 7005 w dozwolonym zakresie temperatury czynnika)
• Temperatura czynnika: +2…130°C (z SAT.. do +150°C maks. 6 godz. na dobę)
• Skok nominalny: 5,5 mm
• DN / przyłącza: DN 20, G 1B wg ISO 228-1

Wymiary i masa (VVG549.20-4K)

• H*: 247 mm (z siłownikiem SAT.. lub SAS..)
• H1: 78 mm
• H2: 120 mm
• L1: 70 mm
• L2: 35 mm
• L3: 37,5 mm
• L4: 117 mm (z 2 śrubunkami gwintowanymi ALG..)
• L5: 153 mm (z 2 śrubunkami do spawania ALS..)
• N: 37 mm
• B: 12 mm
• Masa: 0,63 kg (bez śrubunków i bez opakowania)

Wyposażenie dodatkowe (zamawiane oddzielnie)

Śrubunki (zestaw 2 szt.)

• ALG152: komplet śrubunków z przyłączami gwintowanymi (G 1 / Rp ½)
• ALG152B: nr magazynowy S55846-Z100 (zastosowanie do czynników o temperaturze maks. 100°C)
• ALS202: komplet śrubunków z przyłączami do spawania

Filtr przed zaworem (zalecany)

• ALX20 (nr magazynowy S55845-Z175): filtr z gwintem wewnętrznym, DN 20, rozmiar siatki 0,8 mm

Montaż i uruchomienie

• Kierunek przepływu: zawór należy montować zgodnie ze strzałką kierunku przepływu na korpusie.
• Pozycja montażu: zgodnie z dopuszczalnymi pozycjami producenta; nie dopuszczać do montażu z siłownikiem skierowanym w dół.
• Zalecenie projektowe: rekomendowany montaż zaworu na powrocie (niższa temperatura poprawia trwałość uszczelnienia trzpienia).
• Uruchomienie: zawór można uruchomić po prawidłowym zamontowaniu siłownika lub po ręcznym ustawieniu.
• Zależność ruchu trzpienia: trzpień wsuwa się – otwieranie (zwiększanie przepływu); trzpień wysuwa się – zamykanie (zmniejszanie przepływu).

Konserwacja

• Zawór nie wymaga konserwacji.
• Dławica uszczelniająca nie podlega wymianie; w razie nieszczelności należy wymienić cały zawór.

Podsumowanie

Siemens VVG549.20-4K to wytrzymały, odciążony hydraulicznie zawór przelotowy PN25 o parametrach DN 20 i kvs 4,0 m³/h, z przyłączami G 1B oraz skokiem 5,5 mm. Dzięki zgodności z siłownikami SSY319, SAS.. i SAT.., ręcznemu pokrętłu w standardzie oraz konstrukcji przystosowanej do pracy w instalacjach grzewczych i ciepłowniczych, zawór sprawdza się zarówno w regulacji, jak i funkcji odcinania w obiegach zamkniętych.
