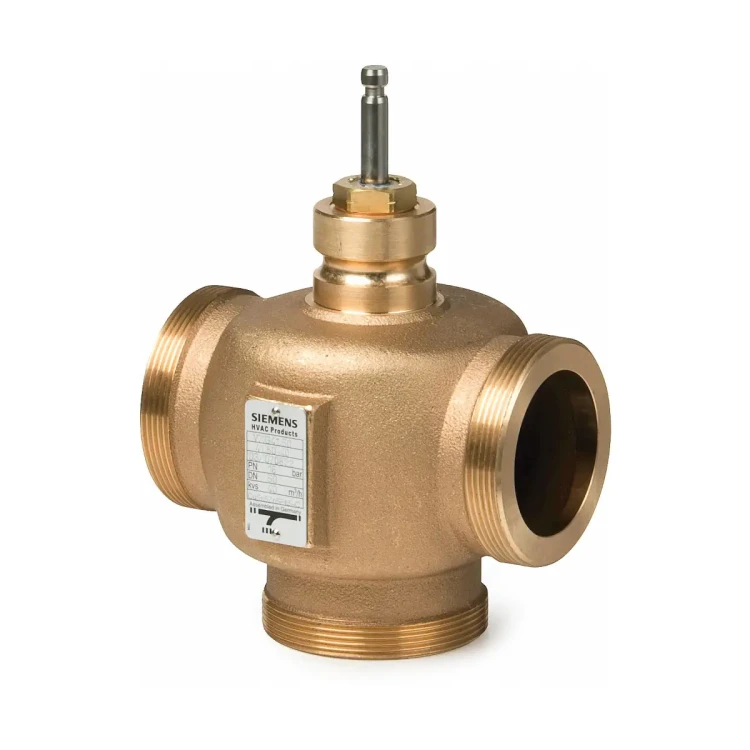

VXG41.1301 Zawór trójdrogowy gwintowany z brązu, PN16, -25..+150 [°C], skok 20 [mm], DN15, kvs 1,6 [m3/h]

VXG41.1301 to trójdrogowy zawór regulacyjny PN16 z serii Siemens Acvatix, wykonany z brązu CuSn5Zn5Pb2, o średnicy nominalnej DN15 i współczynniku przepływu kvs = 1,6 m³/h. Zawór posiada zewnętrzne przyłącza gwintowane G1B wg ISO 228‑1 do uszczelnień płaskich oraz szczelne obejście z zatwierdzeniem DVGW, dzięki czemu nadaje się zarówno do instalacji HVAC, jak i do aplikacji z wodą pitną (c.w.u.) do 90 °C.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VXG41.1301
• Typ zaworu: trójdrogowy zawór regulacyjny mieszający / rozdzielający
• Średnica nominalna: DN15
• Ciśnienie nominalne: PN16 wg ISO 7268
• kvs: 1,6 m³/h (zimna woda 5…30 °C, Δp = 100 kPa)
• Iloraz szerokości zakresów Sv: > 50
• Przyłącza hydrauliczne: gwint zewnętrzny G1B wg ISO 228‑1 do uszczelnień płaskich
• Korpus zaworu: brąz CuSn5Zn5Pb2
• Elementy wewnętrzne: gniazdo, grzybek i trzpień ze stali nierdzewnej
• Dławica trzpienia: mosiądz nieodcynkowujący się, bez silikonu; uszczelnienie z pierścieni EPDM (bez silikonu)
• Obejście: wersja specjalna ze szczelnym obejściem (VXG41..01) – nieszczelność obejścia 0…0,02% kvs
• Certyfikat DVGW: zawór VXG41.1301 (wariant ..01) z badaniami DVGW, nr aprobaty DW‑6341BU0025
• Media robocze: woda chłodnicza, lodowa, grzewcza, gorąca, woda ze środkami przeciwzamarzaniowymi; woda pitna (VXG41..01)
• Temperatura medium: −25…+150 °C; dla wody pitnej (VXG41..01) do 90 °C
• Skok nominalny: 20 mm
• Charakterystyka przepływu: kanał regulacyjny 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3); obejście 0…100% liniowe
• Nieszczelność kanału regulacyjnego: 0…0,02% wartości kvs wg DIN EN 1349
• Zastosowanie: instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC), obiegi otwarte i zamknięte, przygotowanie ciepłej wody użytkowej

Zastosowanie

Zawór VXG41.1301 stosowany jest jako zawór regulacyjny:

• mieszający – przepływ z króćców A i B do króćca AB,
• rozdzielający – przepływ z króćca AB do króćców A i B.

Przeznaczenie:

• regulacja przepływu wody w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych,
• praca w obiegach otwartych i zamkniętych (z zachowaniem warunków zapobiegania kawitacji),
• aplikacje z wodą pitną – zawory VXG41..01, w tym VXG41.1301, mogą rozdzielać lub doprowadzać zimną wodę do zasobników i wymienników c.w.u. (do 90 °C).

Budowa i charakterystyka przepływu

Zawór VXG41.1301 ma prowadzonego grzyba szczelinowego zamocowanego do trzpienia oraz gniazdo A–AB zintegrowane z korpusem. Króciec A–AB stanowi kanał regulacyjny, natomiast króciec B pełni funkcję obejścia.

• Kanał regulacyjny (A–AB): charakterystyka 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3).
• Obejście (B–AB): charakterystyka 0…100% liniowa.
• Mieszanie: przepływ z A i B do AB; króciec AB – przepływ stały, króciec A – przepływ zmienny, króciec B – obejście (zmienny przepływ).
• Rozdzielanie: przepływ z AB do A i B.

Współpraca z siłownikami

Zawór VXG41.1301 jest przystosowany do współpracy z siłownikami firmy Siemens: elektromechanicznymi serii SAX.. oraz elektrohydraulicznymi serii SKD.. i SKB...

• Siłowniki elektromechaniczne SAX.. – 230 V AC lub 24 V AC/DC, sterowanie 3‑stawne lub sygnałem ciągłym (0…10 V DC / 4…20 mA / 0…1000 Ω), siła nominalna ok. 800 N, czas przebiegu 30 lub 120 s (w zależności od wersji).
• Siłowniki elektrohydrauliczne SKD.. – 230 V AC lub 24 V AC, sterowanie 3‑stawne lub ciągłe (0…10 V DC / 4…20 mA / 0…1000 Ω), siła nominalna ok. 1000 N, wersje z lub bez sprężyny powrotnej, czas przebiegu 30 lub 120 s.
• Siłowniki elektrohydrauliczne SKB.. – 230 V AC lub 24 V AC, sterowanie 3‑stawne lub ciągłe (0…10 V DC / 4…20 mA / 0…1000 Ω), siła nominalna ok. 2800 N, dostępne wersje ze sprężyną powrotną.
• Maksymalna różnica ciśnienia w kanale regulacyjnym (Δpmax): przy zastosowaniu zalecanych siłowników Siemens – do 800 kPa dla funkcji mieszania i 200 kPa dla funkcji rozdzielania.

Kierunek ruchu trzpienia przy współpracy z siłownikiem:

• Trzpień wsuwa się: otwieranie kanału regulacyjnego A–AB, zamykanie obejścia B.
• Trzpień wysuwa się: zamykanie kanału regulacyjnego A–AB, otwieranie obejścia B.

Dane techniczne

• Model: VXG41.1301
• Średnica nominalna DN: 15
• Ciśnienie nominalne: PN16 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005 w dopuszczalnym zakresie temperatury medium (PN16 – do 16 bar, zgodnie z wykresem ciśnienie/temperatura)
• kvs: 1,6 m³/h (H100, Δp = 100 kPa, woda 5…30 °C)
• Sv: > 50
• Skok nominalny: 20 mm
• Charakterystyka:
  • kanał regulacyjny: 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3 wg VDI / VDE 2173),
  • obejście: 0…100% liniowa.
• Poziom nieszczelności:
  • kanał regulacyjny: 0…0,02% wartości kvs wg DIN EN 1349,
  • obejście (wersja specjalna VXG41..01, w tym VXG41.1301): 0…0,02% wartości kvs.
• Dopuszczalne media:
  • woda chłodnicza, woda lodowa, woda grzewcza, woda gorąca,
  • woda ze środkami przeciwzamarzaniowymi,
  • woda pitna – dla wersji VXG41..01 (w tym VXG41.1301) do 90 °C.
• Zalecenia dot. jakości wody: zgodnie z VDI 2035
• Temperatura medium: −25…+150 °C
  • dla zastosowań DVGW / wody pitnej (VXG41..01): maks. 90 °C,
  • dla mediów poniżej 0 °C wymagany elektryczny podgrzewacz trzpienia ASZ6.6 (24 V AC / 30 W).
• Materiały:
  • korpus zaworu: brąz CuSn5Zn5Pb2,
  • gniazdo, grzybek, trzpień: stal nierdzewna,
  • dławica: mosiądz nieodcynkowujący się, bez silikonu,
  • uszczelnienia: pierścienie EPDM, bez silikonu.
• Normy i zgodność:
  • dyrektywa dla urządzeń ciśnieniowych PED 2014/68/EU, osprzęt ciśnieniowy, grupa płynów 2,
  • zawór o iloczynie PS × DN < 1000 – uznana praktyka inżynierska (bez oznakowania CE),
  • zgodność EAC (Euroazjatycka zgodność).
• Certyfikat DVGW: DW‑6341BU0025 (dla VXG41..01)

Wymiary i przyłącza

• Przyłącze gwintowane: G1B (gwint zewnętrzny) wg ISO 228‑1, do uszczelnień płaskich
• Wymiary zaworu VXG41.1301 (DN15):
  • B: 10 mm
  • L1: 100 mm
  • L2: 50 mm
  • L3: 50 mm
  • H1: 26 mm (od osi rurociągu do punktu zamocowania siłownika)
  • H2: 122,5 mm (zawór w położeniu „zamknięty” – trzpień całkowicie wysunięty)
  • H (z siłownikiem SAX..): > 468 mm
  • H (z siłownikiem SKD..): > 526 mm
  • H (z siłownikiem SKB..): > 601 mm
• Masa zaworu: ok. 1,30 kg
• Kompatybilne komplety śrubunków gwintowanych (3 szt.):
  • ALG153: komplet śrubunków żeliwnych (3 nakrętki łączące, 3 półśrubunki i 3 uszczelki płaskie)
  • ALG153B: komplet śrubunków z brązu, do mediów o temperaturze do 100 °C
• Do zastosowań z wodą pitną zgodnych z rozporządzeniem DVGW dotyczącym wody pitnej, śrubunki gwintowane z aprobatą DVGW muszą być dostarczone przez innych producentów.

Montaż i eksploatacja

• Zawór i siłownik można zmontować bezpośrednio na obiekcie – bez specjalnych narzędzi i dodatkowych nastaw.
• Przy montażu należy zwrócić uwagę na strzałkę kierunku przepływu na korpusie:
  • mieszanie: przepływ z A / B do AB,
  • rozdzielanie: przepływ z AB do A / B.
• Aby zwiększyć niezawodność pracy w obiegach otwartych i zamkniętych, zaleca się montaż filtra zanieczyszczeń przed zaworem.
• W obiegach otwartych (z napowietrzeniem) należy liczyć się z możliwością osadzania kamienia i zaleca się stosowanie silniejszych siłowników serii SKB.. oraz okresowe uruchamianie zaworu (2–3 razy w tygodniu).
• Przy mediach o temperaturze poniżej 0 °C wymagany jest elektryczny podgrzewacz trzpienia ASZ6.6 (24 V AC / 30 W), zapobiegający zamarzaniu w dławicy.
• Podczas prac serwisowych:
  • wyłączyć pompę i napięcie zasilania,
  • zamknąć zawory odcinające i zredukować ciśnienie w instalacji,
  • odczekać do całkowitego ostygnięcia medium przed demontażem,
  • w razie potrzeby odłączyć przewody elektryczne siłownika.
• Dławica trzpienia może być wymieniana bez demontażu zaworu z instalacji, pod warunkiem braku ciśnienia i wysokiej temperatury oraz nieuszkodzonej powierzchni trzpienia.

Podsumowanie

Siemens VXG41.1301 to kompaktowy, trójdrogowy zawór regulacyjny DN15, PN16 z korpusem z brązu i gwintem zewnętrznym G1B, oferujący kvs = 1,6 m³/h oraz precyzyjną charakterystykę regulacyjną (liniowo/stałoprocentową). Szczelne obejście z atestem DVGW umożliwia stosowanie go w instalacjach z wodą pitną do 90 °C, a współpraca z szeroką gamą siłowników SAX.., SKD.. i SKB.. pozwala łatwo dopasować napęd do wymagań konkretnej aplikacji HVAC. To uniwersalne rozwiązanie do funkcji mieszania i rozdzielania wody w nowoczesnych systemach grzewczych, chłodniczych i wentylacyjnych.
