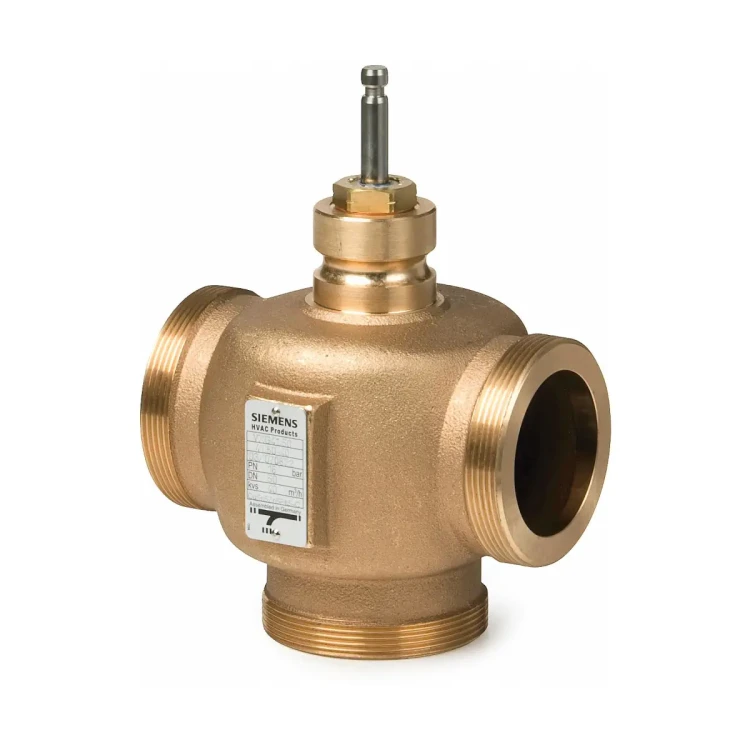

VXG41.40 Zawór trójdrogowy gwintowany z brązu, PN16, -25..+150 [°C], skok 20 [mm], DN40, kvs 25 [m3/h]

Siemens VXG41.40 to trójdrogowy zawór regulacyjny PN16 z zewnętrznym gwintem G 2¼B, o średnicy nominalnej DN 40 i współczynniku przepływu kvs = 25 m³/h. Korpus z brązu CuSn5Zn5Pb2, elementy wewnętrzne ze stali nierdzewnej oraz samosmarująca dławica zapewniają niezawodną pracę w instalacjach grzewczych, chłodniczych i wentylacyjnych. Zawór może pracować jako mieszający lub rozdzielający w obiegach wody grzewczej, chłodniczej i lodowej, we współpracy z siłownikami Siemens SAX.., SKD.. lub SKB...

Najważniejsze cechy

• Producent: Siemens, seria Acvatix™
• Model: VXG41.40
• Typ zaworu: trójdrogowy zawór regulacyjny PN16, gwintowany zewnętrznie
• Zastosowanie funkcjonalne: zawór mieszający lub rozdzielający
• Średnica nominalna DN: 40
• Współczynnik przepływu kvs: 25 m³/h
• Iloraz szerokości zakresów Sv: > 100 (DN 20…50)
• Przyłącza hydrauliczne: gwint zewnętrzny G 2¼B wg ISO 228‑1, do uszczelnień płaskich
• Ciśnienie nominalne: PN16 wg ISO 7268
• Skok nominalny trzpienia: 20 mm
• Charakterystyka przepływu (kanał regulacyjny A–AB / B–AB): 0…30% skoku – liniowa, 30…100% skoku – stałoprocentowa (ngl = 3 wg VDI / VDE 2173)
• Charakterystyka obejścia (króciec B): 0…100% skoku – liniowa
• Poziom nieszczelności kanału regulacyjnego: 0…0,02% wartości kvs wg DIN EN 1349
• Poziom nieszczelności obejścia (wersja standardowa): 0,5…2% wartości kvs
• Dopuszczalne czynniki: woda chłodnicza, woda lodowa, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura czynnika: −25…+150 °C (dla wody lodowej i grzewczej)
• Tryb pracy instalacji: obiegi otwarte i zamknięte (z zachowaniem warunków zapobiegających kawitacji)
• Materiały: korpus – brąz CuSn5Zn5Pb2; gniazdo, grzybek, trzpień – stal nierdzewna; dławica – nieodcynkowujący się mosiądz, bez silikonu; uszczelnienia – pierścienie EPDM, bez silikonu
• Współpraca z siłownikami: elektromechaniczne SAX.. (800 N) oraz elektrohydrauliczne SKD.. (1000 N) i SKB.. (2800 N)
• Wyposażenie przyłączeniowe: możliwość zastosowania kompletów śrubunków gwintowanych ALG403 / ALG403B (opcja)
• Wymiary przyłączy DN 40: B = 15 mm, G = 2¼", L1 = 130 mm, L2 = 65 mm, L3 = 65 mm
• Wysokości montażowe: H1 = 46 mm (od osi rurociągu do płaszczyzny mocowania siłownika), H2 = 142,5 mm (zawór w położeniu „zamknięty”, trzpień całkowicie wysunięty)
• Wysokość całkowita z siłownikiem: z SAX.. > 488 mm, z SKD.. > 546 mm, z SKB.. > 621 mm (łącznie z minimalną przestrzenią montażową)
• Masa zaworu: ok. 2,80 kg

Zastosowanie

Zawór VXG41.40 przeznaczony jest do stosowania w instalacjach:

• grzewczych (woda grzewcza, gorąca),
• wentylacyjnych i klimatyzacyjnych (woda chłodnicza, lodowa),

jako zawór regulacyjny mieszający lub rozdzielający. Może być stosowany w obiegach otwartych i zamkniętych, przy zachowaniu warunków zapobiegających kawitacji (dobór zgodnie z charakterystyką zaworu i dopuszczalną różnicą ciśnień).

Zgodnie z dokumentacją, trójdrogowy zawór VXG41.40 powinien być stosowany głównie jako zawór mieszający, z przepływem z króćców A i B do króćca AB.

Budowa i charakterystyka przepływu

• Konstrukcja grzyba: prowadzony grzyb szczelinowy przymocowany do trzpienia zaworu zapewnia stabilne prowadzenie przy pełnym skoku 20 mm.
• Gniazdo zaworu: gniazdo w kanale A–AB jest sztywno zamocowane w korpusie z brązu.
• Kanały zaworu:
  • A–AB – kanał regulacyjny (zmienny przepływ),
  • B–AB – kanał regulacyjny (zmienny przepływ, obejście),
  • AB – króciec wspólny o nominalnie stałym przepływie.
• Tryb mieszania: przepływ z króćców A i B do AB.
• Tryb rozdzielania: przepływ z AB do A i B.
• Charakterystyka kanału regulacyjnego: 0…30% skoku – liniowa, 30…100% – stałoprocentowa (ngl = 3 wg VDI / VDE 2173), co umożliwia precyzyjną regulację przy małych i dużych otwarciach zaworu.
• Charakterystyka obejścia (B–AB): liniowa w całym zakresie 0…100% skoku.
• Uszczelnienie trzpienia: samosmarująca dławica uszczelniająca trzpień, niewymagająca obsługi, wykonana z nieodcynkowującego się mosiądzu z pierścieniami EPDM.

Współpraca z siłownikami

Zawór VXG41.40 przystosowany jest do współpracy z siłownikami Siemens: SAX.. (elektromotorycznymi) oraz SKD.. i SKB.. (elektrohydraulicznymi).

Zakres kompatybilnych siłowników

• SAX.. (800 N, elektromechaniczne)
  • SAX31.00, SAX31.03 – 230 V AC, sterowanie 3-stawne, czas przebiegu 120 s lub 30 s, siła 800 N,
  • SAX81.00, SAX81.03 – 24 V AC/DC, sterowanie 3-stawne, czas przebiegu 120 s lub 30 s, siła 800 N,
  • SAX61.03 – sterowanie ciągłe 0…10 V DC (lub 4…20 mA DC / 0…1000 Ω), siła 800 N.
• SKD.. (1000 N, elektrohydrauliczne)
  • Wersje 230 V AC lub 24 V AC, sterowanie 3-stawne lub sygnałem ciągłym 0…10 V DC (ew. 4…20 mA / 0…1000 Ω),
  • czas przebiegu 30 s lub 120 s,
  • wersje z lub bez sprężyny powrotnej.
• SKB.. (2800 N, elektrohydrauliczne)
  • Wersje 230 V AC lub 24 V AC, sterowanie 3-stawne lub sygnałem ciągłym 0…10 V DC (ew. 4…20 mA / 0…1000 Ω),
  • czas przebiegu 120 s,
  • wersje z lub bez sprężyny powrotnej.

Siłowniki SAX81.. i SAX61.. posiadają zatwierdzenie UL.

Dopuszczalna różnica ciśnień Δpmax (VXG41.40)

Maksymalna dopuszczalna różnica ciśnień w kanale regulacyjnym zaworu (Δpmax) przy współpracy z odpowiednimi siłownikami wynosi:

• Z siłownikami SAX..:
  • mieszanie: Δpmax = 525,
  • rozdzielanie: Δpmax = 150 (przy dopuszczalnym poziomie hałasu można przyjmować wartości jak dla mieszania).
• Z siłownikami SKD..:
  • mieszanie: Δpmax = 775,
  • rozdzielanie: Δpmax = 150 (jak wyżej, możliwe stosowanie wartości dla mieszania przy dopuszczeniu podwyższonego hałasu).
• Z siłownikami SKB..:
  • mieszanie i rozdzielanie: Δpmax = 150.

Δpmax definiuje maksymalną różnicę ciśnień w kanale regulacyjnym zaworu obowiązującą dla całego zakresu skoku zaworu z danym siłownikiem.

Wyposażenie dodatkowe

• Komplet śrubunków gwintowanych ALG403
  • przeznaczony do zaworów trójdrogowych DN 40, w tym VXG41.40,
  • zestaw 3 sztuk: 3 nakrętki łączące, 3 półśrubunki, 3 uszczelki płaskie,
  • połączenie od strony zaworu: gwint G 2¼ (ISO 228‑1),
  • połączenie od strony instalacji: gwint Rp 1½ (ISO 7‑1).
• Komplet śrubunków gwintowanych ALG403B
  • wersja z brązu,
  • do czynników o temperaturze do 100 °C,
  • gwinty jak wyżej: G 2¼ po stronie zaworu / Rp 1½ po stronie instalacji.
• Elektryczny podgrzewacz trzpienia ASZ6.6
  • zasilanie 24 V AC, moc 30 W,
  • wymagany przy pracy z czynnikami o temperaturze poniżej 0 °C (zabezpieczenie trzpienia przed zamarzaniem w dławicy).

Dane techniczne VXG41.40

• Ciśnienie nominalne: PN16 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005, w dozwolonym zakresie temperatury czynnika (zgodnie z wykresem zależności ciśnienia i temperatury)
• Medium: woda chłodnicza, woda lodowa, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi
• Temperatura czynnika: −25…+150 °C (dla zastosowań z wodą lodową i grzewczą; dla temperatur poniżej 0 °C wymagany podgrzewacz trzpienia ASZ6.6)
• Średnica nominalna DN: 40
• kvs: 25 m³/h (przy spadku ciśnienia 100 kPa dla zimnej wody 5…30 °C)
• Iloraz szerokości zakresów Sv: > 100 (dla DN 20…50)
• Skok nominalny: 20 mm
• Charakterystyka przepływu: kanał regulacyjny – 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3); obejście – liniowa 0…100%
• Poziom nieszczelności kanału regulacyjnego: 0…0,02% kvs wg DIN EN 1349
• Poziom nieszczelności obejścia: 0,5…2% kvs (wersja standardowa)
• Korpus zaworu: brąz CuSn5Zn5Pb2
• Gniazdo, grzybek, trzpień: stal nierdzewna
• Dławica: nieodcynkowujący się mosiądz, bez silikonu
• Uszczelnienia: pierścienie EPDM, bez silikonu
• Gwint przyłączy: G 2¼B (gwint zewnętrzny wg ISO 228‑1, do uszczelnień płaskich)
• Standardy i zgodność: urządzenie ciśnieniowe zgodne z dyrektywą PED 2014/68/EU, osprzęt ciśnieniowy, grupa płynów 2, uznana praktyka inżynierska wg art. 4 ust. 3 (bez oznaczenia CE); zgodność EAC
• Masa: ok. 2,80 kg

Projektowanie i montaż

• Unikanie kawitacji:
  • należy nie przekraczać dopuszczalnej różnicy ciśnień oraz przestrzegać zależności ciśnienia statycznego i temperatury medium,
  • w obiegach wody chłodniczej zaleca się zapewnienie odpowiedniego ciśnienia za zaworem, np. przez zastosowanie zaworu dławiącego za wymiennikiem,
  • dla wody grzewczej maksymalną różnicę ciśnienia na niemal zamkniętym zaworze dobiera się wg krzywej dla odpowiedniej temperatury (np. 80 °C, 100 °C, 120 °C itd.).
• Obiegi otwarte:
  • w obiegach otwartych występuje ryzyko zablokowania grzyba przez osady wapienne,
  • w takich przypadkach zaleca się stosowanie silniejszych siłowników SKB.. oraz okresowe uruchamianie zaworu (2–3 razy w tygodniu).
• Filtr zanieczyszczeń: dla zwiększenia niezawodności pracy zaworu, w obiegach otwartych i zamkniętych zaleca się zainstalowanie filtra zanieczyszczeń przed zaworem.
• Czynniki poniżej 0 °C: przy pracy na wodzie lodowej / czynniku poniżej 0 °C wymagane jest zastosowanie elektrycznego podgrzewacza trzpienia ASZ6.6 (24 V AC / 30 W).
• Kierunek przepływu:
  • przy montażu należy zwrócić uwagę na strzałkę na korpusie zaworu wskazującą kierunek przepływu,
  • mieszanie: z króćców A i B do AB,
  • rozdzielanie: z AB do A i B.
• Ruch trzpienia z siłownikiem:
  • trzpień wsuwa się – otwieranie kanału regulacyjnego A–AB, zamykanie obejścia B,
  • trzpień wysuwa się – zamykanie kanału regulacyjnego A–AB, otwieranie obejścia B.
• Montaż zaworu i siłownika: możliwy bezpośrednio na obiekcie, bez potrzeby stosowania specjalnych narzędzi ani wykonywania dodatkowych nastaw mechanicznych.
• Wymagana przestrzeń montażowa: należy zachować wysokość H podaną w danych wymiarowych (w zależności od typu siłownika), aby umożliwić montaż, podłączenie i serwis.

Obsługa i konserwacja

• Dławica trzpienia: samosmarująca, niewymagająca okresowej obsługi; dostępna jako część zamienna (wymiana możliwa bez demontażu zaworu z instalacji, pod warunkiem braku ciśnienia, wychłodzenia instalacji i nieuszkodzonej powierzchni trzpienia).
• Prace serwisowe: przed pracami przy zaworze / siłowniku należy:
  • wyłączyć pompę i odłączyć zasilanie elektryczne,
  • zamknąć zawory odcinające,
  • upuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia,
  • w razie potrzeby odłączyć przewody elektryczne od siłownika.
• Wymiana dławicy: jeżeli powierzchnia trzpienia w strefie uszczelnienia jest uszkodzona, należy wymienić cały zawór.
• Uruchomienie: zawór może być uruchomiony dopiero po prawidłowym zamontowaniu siłownika zgodnie z instrukcją montażu dostarczaną z produktem.

Podsumowanie

Siemens VXG41.40 to trójdrogowy zawór regulacyjny PN16 o średnicy DN 40 i kvs 25 m³/h, przeznaczony do precyzyjnej regulacji przepływu wody grzewczej, chłodniczej i lodowej w instalacjach HVAC. Korpus z brązu CuSn5Zn5Pb2, wysoka szczelność kanału regulacyjnego, zdefiniowana charakterystyka przepływu oraz kompatybilność z siłownikami SAX.., SKD.. i SKB.. czynią go dopasowanym elementem do układów mieszania i rozdziału medium w obiegach otwartych i zamkniętych, przy zachowaniu wymogów dotyczących kawitacji i różnicy ciśnień.
