VXG41.20 Zawór trójdrogowy gwintowany z brązu, PN16, -25..+150 [°C], skok 20 [mm], DN20, kvs 6,3 [m3/h]

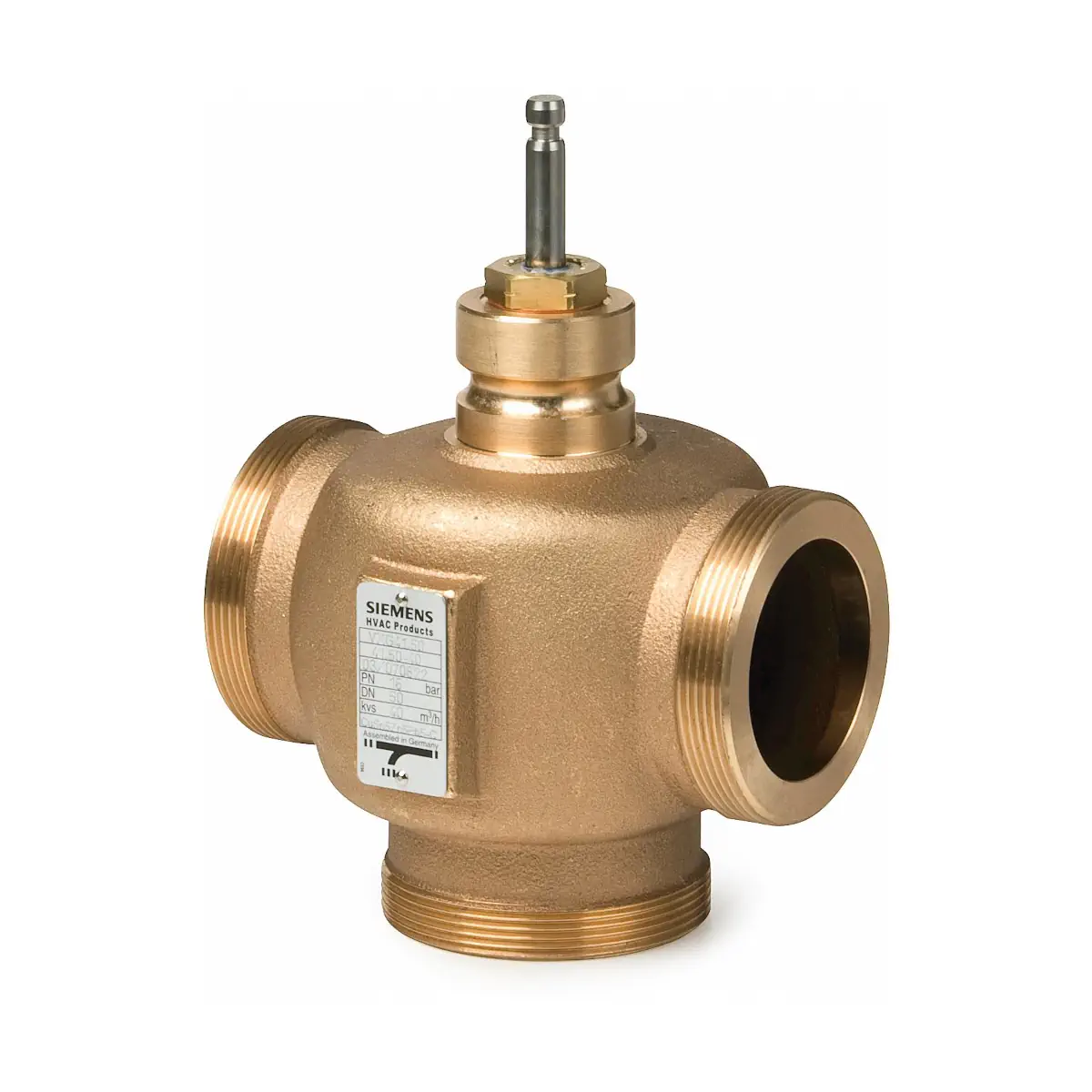

Siemens VXG41.20 to trójdrogowy zawór regulacyjny PN16 z gwintem zewnętrznym G1¼B, o średnicy nominalnej DN 20 i współczynniku przepływu kvs = 6,3 m³/h. Korpus wykonany z brązu CuSn5Zn5Pb2, grzyb i gniazdo ze stali nierdzewnej oraz bezobsługowa dławica z mosiądzu nieodcynkowującego się zapewniają trwałą i szczelną pracę w instalacjach grzewczych, chłodniczych i wentylacyjnych. Zawór może pracować jako zawór mieszający lub rozdzielający i jest przeznaczony do współpracy z siłownikami Siemens serii SAX.., SKD.. oraz SKB...

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VXG41.20
• Rodzaj zaworu: trójdrogowy zawór regulacyjny, mieszający / rozdzielający
• Ciśnienie nominalne: PN16 wg ISO 7268
• Średnica nominalna DN: 20
• Współczynnik kvs: 6,3 m³/h
• Iloraz szerokości zakresów Sv: > 100
• Skok nominalny: 20 mm
• Przyłącza hydrauliczne: gwint zewnętrzny G1¼B wg ISO 228-1 do uszczelnień płaskich
• Charakterystyka przepływu kanału regulacyjnego A–AB: 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3 wg VDI / VDE 2173)
• Charakterystyka obejścia B–AB: 0…100% liniowa
• Poziom nieszczelności kanału regulacyjnego: 0…0,02% wartości kvs wg DIN EN 1349
• Poziom nieszczelności obejścia (wersja standardowa): 0,5…2% wartości kvs
• Dopuszczalne czynniki: woda, woda chłodnicza, woda lodowa, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (jakość wg VDI 2035)
• Temperatura czynnika: od −25 do +150 °C (dla wody grzewczej / chłodniczej, przy zachowaniu zależności ciśnienia roboczego od temperatury wg ISO 7005)
• Dławica: samosmarująca, bezobsługowa, z mosiądzu nieodcynkowującego się, bez silikonu
• Uszczelnienia: pierścienie EPDM, bez silikonu
• Materiał korpusu: brąz CuSn5Zn5Pb2
• Materiał gniazda, grzybka i trzpienia: stal nierdzewna
• Masa zaworu: ok. 1,42 kg
• Zgodność: urządzenie ciśnieniowe wg PED 2014/68/EU, grupa płynów 2 (osprzęt ciśnieniowy wg art. 4, par. 3), zgodność EAC

Zastosowanie

Zawór VXG41.20 przeznaczony jest do regulacji przepływu w:

• instalacjach grzewczych (woda grzewcza, woda gorąca),
• układach wentylacyjnych i klimatyzacyjnych,
• instalacjach chłodniczych (woda chłodnicza, woda lodowa, woda z glikolem).

Może być stosowany jako zawór:

• mieszający – do mieszania dwóch strumieni (A i B) na króćcu AB,
• rozdzielający – do rozdziału przepływu z króćca AB na króćce A i B.

Zawór nadaje się do pracy w układach otwartych i zamkniętych, przy zachowaniu zaleceń dotyczących unikania kawitacji oraz odpowiednich wartości ciśnienia statycznego i różnicy ciśnień.

Funkcje i działanie

Układ króćców i funkcja trójdrogowa

• Króciec AB: króciec wspólny, stały przepływ.
• Króciec A: króciec regulacyjny – przepływ zmienny.
• Króciec B: króciec obejścia – przepływ zmienny (obejście).

Tryby pracy:

• Mieszanie: przepływ z A i B do AB.
• Rozdzielanie: przepływ z AB do A i B.

Ruch trzpienia i współpraca z siłownikiem

• Trzpień wsuwa się: otwieranie kanału regulacyjnego A–AB, równoczesne zamykanie obejścia B.
• Trzpień wysuwa się: zamykanie kanału A–AB, równoczesne otwieranie obejścia B.

Dzięki prowadzeniu grzyba szczelinowego na trzpieniu oraz zamocowanemu w korpusie gniazdu A–AB, zawór zapewnia stabilną charakterystykę regulacyjną i bardzo niski poziom nieszczelności w kanale regulacyjnym.

Charakterystyka przepływu i szczelność

• Kanał regulacyjny A–AB: charakterystyka 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3).
• Obejście B–AB: charakterystyka 0…100% liniowa.
• Zakres regulacji (Sv): > 100 – umożliwia precyzyjną regulację w szerokim zakresie natężeń przepływu.
• Nieszczelność kanału A–AB: maks. 0,02% kvs – bardzo wysoka szczelność odcięcia.
• Nieszczelność obejścia B–AB (wersja standardowa): ok. 0,5…2% kvs.

Kawitacja i warunki pracy

• Zawór powinien być stosowany głównie jako zawór mieszający, co ogranicza ryzyko kawitacji.
• Aby uniknąć kawitacji, nie należy przekraczać maksymalnych różnic ciśnień określonych na wykresie doboru oraz należy utrzymywać wymagane ciśnienie statyczne przed i za zaworem.
• W obiegach wody chłodniczej zaleca się zapewnienie odpowiedniego ciśnienia za zaworem, np. przez zastosowanie zaworu dławiącego za wymiennikiem.

Projektowanie i montaż

Wytyczne projektowe

• W układach otwartych istnieje ryzyko odkładania się kamienia kotłowego i zablokowania grzyba zaworu; w takich aplikacjach zaleca się stosowanie siłowników SKB.. o większej sile oraz okresowe uruchamianie zaworu (2–3 razy w tygodniu).
• W obiegach otwartych i zamkniętych zaleca się montaż filtra zanieczyszczeń przed zaworem w celu zwiększenia niezawodności działania.
• Dla czynników o temperaturze poniżej 0 °C należy stosować elektryczny podgrzewacz trzpienia ASZ6.6 (24 V AC / 30 W), aby zapobiec zamarzaniu trzpienia w dławicy.
• Ciśnienie robocze i temperatura czynnika muszą mieścić się w granicach określonych wykresem zależności ciśnienie–temperatura (ISO 7005); zawór jest przeznaczony do układów PN16.

Montaż hydrauliczny i pozycja zabudowy

• Zawór posiada strzałkę kierunku przepływu na korpusie – należy ją bezwzględnie respektować.
• Tryb mieszania: przepływ z króćców A i B do AB.
• Tryb rozdzielania: przepływ z króćca AB do A i B.
• Zawór można montować w różnych pozycjach względem rurociągu, zgodnie z dopuszczalnymi kątami montażu pokazanymi w dokumentacji (z zachowaniem odpowiedniej przestrzeni na siłownik i obsługę).
• Zawór z siłownikiem jest dostarczany oddzielnie; montaż siłownika na zaworze odbywa się bez specjalnych narzędzi i bez konieczności dodatkowej nastawy zaworu.

Konserwacja i serwis

• Dławica trzpienia jest samosmarująca i niewymagająca obsługi.
• W razie potrzeby dławicę można wymienić bez demontażu zaworu z instalacji, pod warunkiem, że instalacja jest pozbawiona ciśnienia, schłodzona, a powierzchnia trzpienia w strefie uszczelnienia nie jest uszkodzona.
• Jeśli trzpień jest uszkodzony w obszarze uszczelnienia, należy wymienić cały zawór.
• Przed pracami serwisowymi należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, zredukować ciśnienie w instalacji i odczekać do jej całkowitego ostygnięcia.

Wyposażenie dodatkowe i współpraca z siłownikami

Śrubunki gwintowane

• Dla zaworu VXG41.20 przeznaczone są komplety śrubunków gwintowanych:
  • ALG203 – komplet 3 śrubunków (nakrętki łączące, półśrubunki, uszczelki płaskie),
  • ALG203B – wersja z brązu, do czynników o temperaturze do 100 °C.
• Przyłącza śrubunków:
  • od strony zaworu: gwint walcowy G 1¼ wg ISO 228-1,
  • od strony instalacji: gwint walcowy Rp ¾ wg ISO 7-1.

Podgrzewacz trzpienia

• ASZ6.6 (S55845-Z108): elektryczny podgrzewacz trzpienia, 24 V AC / 30 W, wymagany dla czynników o temperaturze poniżej 0 °C.

Siłowniki współpracujące

Zawór VXG41.20 jest przystosowany do współpracy z siłownikami Siemens:

• Elektromotorycznymi SAX.. (np. SAX31.00, SAX31.03, SAX81.., SAX61..):
  • napięcie zasilania: 230 V AC lub 24 V AC/DC (w zależności od typu),
  • sygnał sterujący: 3-stawny lub ciągły 0…10 V DC (lub 4…20 mA / 0…1000 Ω – w zależności od wersji),
  • siła: ok. 800 N,
  • czas przebiegu: 30 s lub 120 s (w zależności od wersji),
  • wybrane typy (SAX81.., SAX61..) posiadają zatwierdzenie UL.
• Elektrohydraulicznymi SKD..:
  • napięcie zasilania: 230 V AC lub 24 V AC (w zależności od typu),
  • sygnał sterujący: 3-stawny lub ciągły 0…10 V DC (lub 4…20 mA / 0…1000 Ω – w zależności od wersji),
  • siła: ok. 1000 N,
  • dostępne wersje ze sprężyną powrotną lub bez, czasy przebiegu ok. 30 s lub 120 s.
• Elektrohydraulicznymi SKB..:
  • napięcie zasilania: 230 V AC lub 24 V AC (w zależności od typu),
  • sygnał sterujący: 3-stawny lub ciągły 0…10 V DC (lub 4…20 mA / 0…1000 Ω – w zależności od wersji),
  • siła: ok. 2800 N,
  • dostępne wersje ze sprężyną powrotną lub bez, z czasem przebiegu ok. 120 s.

Parametry różnicy ciśnień ∆pmax dla konkretnych kombinacji zaworu VXG41.20 z siłownikami SAX.., SKD.. i SKB.. należy dobierać zgodnie z tabelą „Urządzenia współpracujące” w dokumentacji technicznej.

Dane techniczne

• Model: VXG41.20
• Seria: VXG41.. – zawory trójdrogowe PN16 gwintowane zewnętrznie
• Funkcja: zawór mieszający / rozdzielający
• Średnica nominalna: DN 20
• Ciśnienie nominalne: PN16 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005, w dopuszczalnym zakresie temperatury czynnika (zgodnie z wykresem ciśnienie–temperatura)
• Współczynnik kvs: 6,3 m³/h (zimna woda 5…30 °C, przy spadku ciśnienia 100 kPa)
• Iloraz szerokości zakresów Sv: > 100
• Skok nominalny: 20 mm
• Charakterystyka kanału regulacyjnego A–AB: 0…30% liniowa; 30…100% stałoprocentowa (ngl = 3)
• Charakterystyka obejścia B–AB: 0…100% liniowa
• Nieszczelność kanału regulacyjnego: 0…0,02% kvs
• Nieszczelność obejścia (standard): 0,5…2% kvs
• Dopuszczalne czynniki: woda, woda chłodnicza, woda lodowa, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (jakość wody wg VDI 2035)
• Temperatura czynnika: −25…+150 °C (dla wody grzewczej / lodowej; dla czynników < 0 °C wymagany podgrzewacz trzpienia)
• Gwint przyłączy: zewnętrzny G1¼B wg ISO 228-1 (do uszczelnień płaskich)
• Materiał korpusu: brąz CuSn5Zn5Pb2
• Gniazdo, grzybek, trzpień: stal nierdzewna
• Dławica: mosiądz nieodcynkowujący się, bez silikonu
• Uszczelnienia: EPDM, bez silikonu
• Masa: ok. 1,42 kg
• Przyłącza współpracujących śrubunków: od strony zaworu G1¼, od strony instalacji Rp ¾
• Normy i dyrektywy: PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2, art. 4, par. 3), zgodność EAC

Podsumowanie

Siemens VXG41.20 to trójdrogowy zawór regulacyjny PN16 o średnicy DN 20 i współczynniku kvs = 6,3 m³/h, przeznaczony do precyzyjnej regulacji przepływu w instalacjach grzewczych, chłodniczych i wentylacyjnych. Wykonanie z brązu, elementy regulacyjne ze stali nierdzewnej, bardzo niska nieszczelność kanału regulacyjnego oraz możliwość współpracy z siłownikami SAX.., SKD.. i SKB.. sprawiają, że jest to solidny element regulacyjny do profesjonalnych zastosowań HVAC. Zawór można stosować jako mieszający lub rozdzielający, z przyłączami gwintowanymi G1¼B i opcjonalnymi śrubunkami ALG203 / ALG203B, co ułatwia wbudowanie go w różne układy rurociągów.
