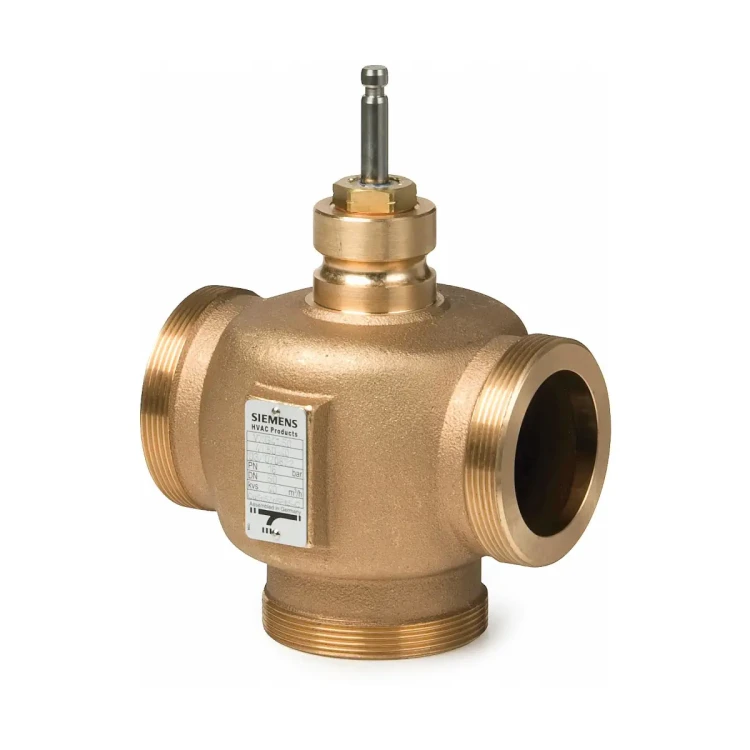

VXG41.4001 Zawór trójdrogowy gwintowany, DN40, kvs 25 m3/h, współpracuje z SAX.., SKD.., SKB.., przyłącza G2¼B, szczelne obejście

VXG41.4001 to zawór trójdrogowy regulacyjny PN16 z serii Siemens Acvatix™, przeznaczony do pracy jako zawór mieszający lub rozdzielający w instalacjach HVAC. Wersja ..01 posiada szczelne obejście (niska nieszczelność obejścia) oraz certyfikat badań DVGW. Zawór wykonano z brązu CuSn5Zn5Pb2, a przyłącza mają gwint zewnętrzny G..B wg ISO 228-1 do uszczelnień płaskich.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VXG41.4001
• Typ: zawór trójdrogowy regulacyjny (mieszający / rozdzielający)
• Ciśnienie nominalne: PN16 (wg ISO 7268)
• Średnica nominalna: DN40
• kvs: 25 m³/h
• Iloraz szerokości zakresów Sv (DN20…50): > 100
• Skok nominalny: 20 mm
• Przyłącza: gwint zewnętrzny G2¼B wg ISO 228-1 (do uszczelnień płaskich)
• Korpus zaworu: brąz CuSn5Zn5Pb2
• Gniazdo / grzybek / trzpień: stal nierdzewna
• Uszczelnienie: pierścienie EPDM, bez silikonu
• Dławica: nieodcynkowujący się mosiądz, bez silikonu
• Certyfikat DVGW: DW-6341BU0025

Zastosowanie

Zawór VXG41.4001 przeznaczony jest do stosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych jako zawór regulacyjny mieszający lub rozdzielający, w obiegach otwartych i zamkniętych. Wersja VXG41..01 może być stosowana także do rozdzielania lub zasilania zimnej wody do zasobnika lub wymiennika do przygotowania ciepłej wody w instalacjach wody pitnej (dla < 90°C).

Budowa i działanie

Zawór ma prowadzony grzyb szczelinowy przymocowany do trzpienia. Gniazdo A–AB jest zamocowane w korpusie. Zawór pracuje w układzie trójdrogowym z króćcami A, B i AB.

Króćce i kierunek przepływu

• Mieszanie: przepływ z A i B do AB
• Rozdzielanie: przepływ z AB do A i B
• Króciec AB: stały przepływ
• Króciec A: zmienny przepływ (kanał regulacyjny)
• Króciec B: obejście (zmienny przepływ)

Ruch trzpienia

• Trzpień wsuwa się: otwieranie kanału regulacyjnego A–AB, zamykanie obejścia B
• Trzpień wysuwa się: zamykanie kanału regulacyjnego A–AB, otwieranie obejścia B

Charakterystyka przepływu i szczelność

• Kanał regulacyjny: 0…30% – liniowa; 30…100% – stałoprocentowa (ngl = 3 wg VDI / VDE 2173)
• Obejście: 0…100% – liniowa
• Poziom nieszczelności (kanał regulacyjny): 0…0,02% wartości kvs wg DIN EN 1349
• Poziom nieszczelności (obejście, VXG41..01): 0…0,02% wartości kvs

Dopuszczalne czynniki i temperatury

• Dopuszczalne czynniki: woda chłodnicza, woda lodowa, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi
• Zalecenie jakości wody: wg VDI 2035
• Woda pitna: dla VXG41..01, < 90°C
• Temperatura czynnika: −25…+150°C
• Przy temperaturze czynnika poniżej 0°C: wymagany elektryczny podgrzewacz trzpienia ASZ6.6 (24 V AC / 30 W)

Współpraca z siłownikami (Siemens)

Zawór VXG41.4001 może współpracować z siłownikami elektromechanicznymi SAX.. oraz elektrohydraulicznymi SKD.. i SKB... Dane techniczne obowiązują przy stosowaniu siłowników Siemens.

• Maks. dopuszczalna różnica ciśnienia Δpmax (mieszanie): SAX.. – 525 kPa; SKD.. – 775 kPa; SKB.. – 150 kPa
• Maks. dopuszczalna różnica ciśnienia Δpmax (rozdzielanie): 150 kPa

Wyposażenie dodatkowe

• Komplet śrubunków gwintowanych (3 szt.): ALG403 lub ALG403B (3 nakrętki łączące, 3 półśrubunki, 3 uszczelki płaskie)
• Elektryczny podgrzewacz trzpienia: ASZ6.6 (24 V AC / 30 W) – wymagany dla czynnika poniżej 0°C

Dane techniczne

• Ciśnienie nominalne: PN16 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005 w dozwolonym zakresie temperatury czynnika
• Dyrektywa ciśnieniowa: PED 2014/68/EU, grupa płynów 2; bez oznaczania CE zgodnie z Art. 4, par. 3 (uznana praktyka inżynierska)
• Zgodność: EAC (Euroazjatycka zgodność)
• Gwint przyłączy: G..B wg ISO 228-1

Wymiary i masa (VXG41.4001)

• DN: 40
• Gwint zewnętrzny G: G2¼B
• B: 15 mm
• L1: 130 mm
• L2: 65 mm
• L3: 65 mm
• H1: 46 mm
• H2: 142,5 mm
• H (wymagana przestrzeń montażowa): > 488 mm (SAX..), > 546 mm (SKD..), > 621 mm (SKB..)
• Masa: 2,80 kg

Montaż i uruchomienie

• Przy montażu zwrócić uwagę na znak → oznaczający kierunek przepływu (mieszanie: A/B → AB; rozdzielanie: AB → A/B).
• Zawór można uruchomić tylko po prawidłowym zamontowaniu siłownika.
• W obiegach otwartych i zamkniętych zalecany jest filtr zanieczyszczeń przed zaworem.
• Zapewnić warunki pracy bez kawitacji (nie przekraczać dopuszczalnej różnicy ciśnienia).

Obsługa i serwis

• Zawór wyposażony jest w samosmarujące dławice uszczelniające trzpienia, niewymagające obsługi.
• Podczas prac serwisowych: wyłączyć pompę i zasilanie, zamknąć zawory odcinające, upuścić ciśnienie i odczekać do ostygnięcia instalacji.
• Dławicę można wymienić bez demontażu zaworu z instalacji, pod warunkiem że instalacja nie jest pod ciśnieniem i nie jest rozgrzana oraz powierzchnia trzpienia nie jest uszkodzona.

Podsumowanie

Siemens VXG41.4001 to wytrzymały zawór trójdrogowy PN16 o parametrach DN40 i kvs 25 m³/h, z przyłączami G2¼B i szczelnym obejściem (wersja ..01). Dzięki charakterystyce regulacyjnej przystosowanej do zastosowań HVAC oraz możliwości współpracy z siłownikami SAX.. / SKD.. / SKB.. sprawdza się w układach mieszania i rozdzielania, także w aplikacjach wymagających potwierdzenia DVGW.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: zawór trójdrogowy Siemens Acvatix™ VXG41.4001, DN40, PN16, z gwintem zewnętrznym.
• Model VXG41.4001 posiada aprobatę / certyfikat badań DVGW do zastosowań zgodnych z dokumentacją producenta.
• Produkt wykazuje zgodność EAC.
• Zgodnie z dokumentacją producenta zawór ten nie podlega oznakowaniu CE na podstawie PED 2014/68/UE, art. 4 ust. 3 (uznana praktyka inżynierska).
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami dotyczącymi elementów instalacyjnych i odpadów technicznych.
• Montaż, uruchomienie i serwis wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi lokalnymi przepisami.
• Przed rozpoczęciem prac montażowych lub serwisowych należy wyłączyć pompę, odłączyć zasilanie siłownika, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia instalacji.
• Siłownik musi być zamontowany przed podniesieniem ciśnienia w instalacji. Zawór można uruchomić tylko po prawidłowym zamontowaniu siłownika.
• Zawór należy stosować wyłącznie z kompatybilnymi siłownikami wskazanymi przez producenta. Stosowanie siłowników innych producentów powoduje utratę gwarancji.
• Podczas montażu należy bezwzględnie przestrzegać oznaczonego na korpusie kierunku przepływu. Nieprawidłowy montaż może spowodować nieprawidłową pracę instalacji.
• Zawór należy montować wyłącznie w dopuszczalnym położeniu montażowym wskazanym w dokumentacji producenta. Niedopuszczalny jest montaż w pozycji odwróconej.
• Urządzenie jest elementem ciśnieniowym PN16. Należy eksploatować je wyłącznie w dopuszczalnym zakresie ciśnienia i temperatury określonym przez producenta.
• Dla modelu VXG41.4001 dopuszczalna temperatura czynnika wynosi od -25 °C do +150 °C, a w zastosowaniach DVGW / woda pitna maksymalnie 90 °C.
• Do czynników o temperaturze poniżej 0 °C należy stosować elektryczny podgrzewacz trzpienia 24 V AC / 30 W, aby zapobiec zamarzaniu trzpienia zaworu w dławicy.
• W obiegach otwartych istnieje ryzyko zablokowania grzyba zaworu przez osad wapienny. W takich zastosowaniach należy stosować siłowniki SKB.. oraz przewidzieć okresowe uruchamianie zaworu.
• Aby zwiększyć niezawodność działania, przed zaworem należy zainstalować filtr zanieczyszczeń.
• Należy zapewnić warunki pracy bez kawitacji. Przekroczenie dopuszczalnej różnicy ciśnień oraz nieprawidłowe warunki hydrauliczne mogą prowadzić do hałasu, przyspieszonego zużycia grzybka i gniazda zaworu oraz uszkodzenia instalacji.
• W obiegach wody chłodniczej należy zapewnić odpowiednie ciśnienie za zaworem, np. przez zastosowanie zaworu dławiącego za wymiennikiem, zgodnie z dokumentacją producenta.
• Dopuszczalne media robocze to wyłącznie media wskazane przez producenta, w szczególności woda chłodnicza, woda lodowa, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035.
• Do zastosowań z wodą pitną należy stosować wyłącznie zgodnie z wymaganiami DVGW i w granicach parametrów określonych przez producenta.
• Wymianę dławicy wolno wykonywać wyłącznie przy instalacji bezciśnieniowej i schłodzonej. Jeżeli powierzchnia trzpienia w obszarze uszczelnienia jest uszkodzona, należy wymienić cały zawór.
