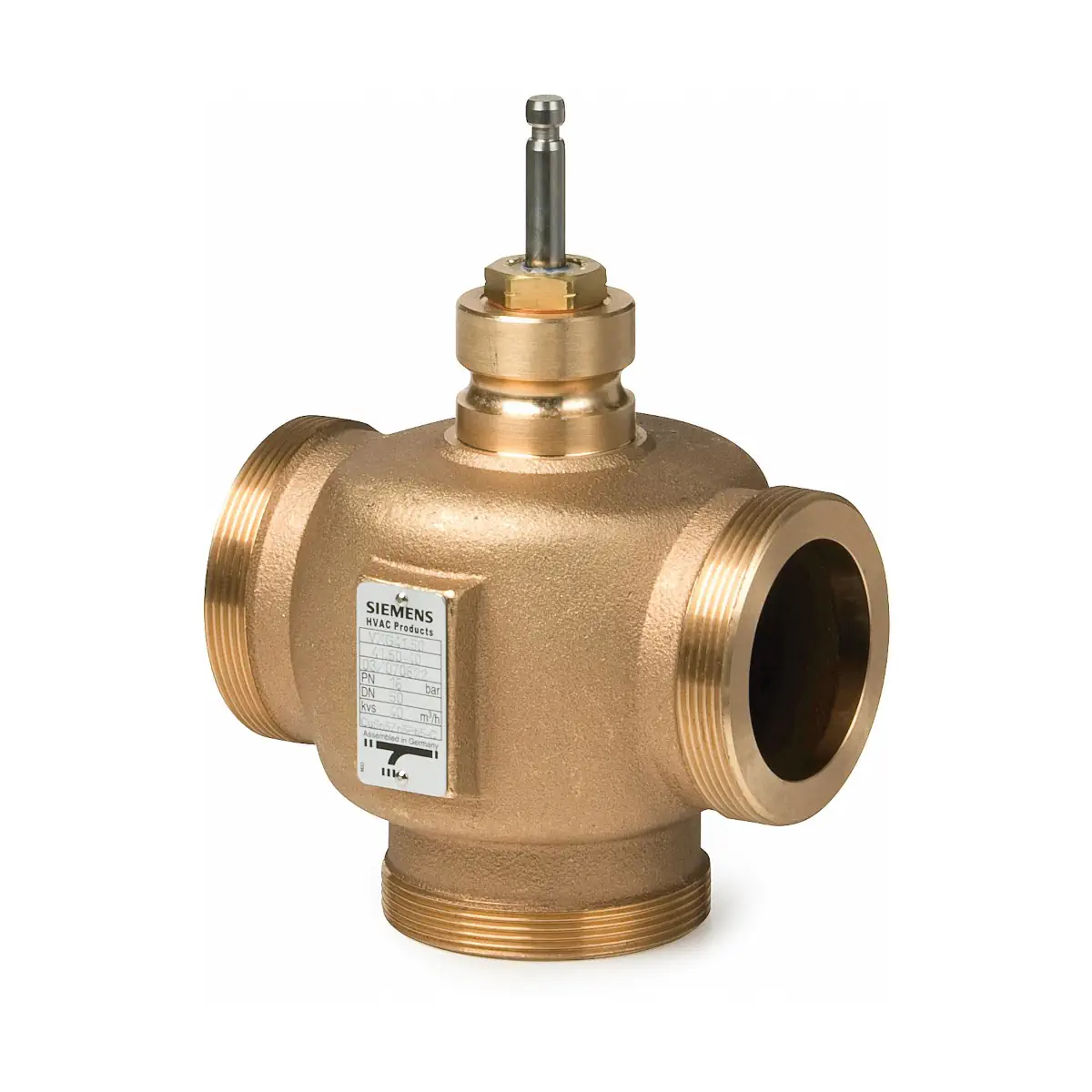

VXG41.1401 Zawór trójdrogowy gwintowany z brązu, PN16, -25..+150 [°C], skok 20 [mm], DN15, kvs 2,5 [m3/h]

Siemens VXG41.1401 to trójdrogowy zawór regulacyjny Acvatix PN16 o średnicy DN 15 i współczynniku przepływu kvs = 2,5 m³/h, przeznaczony do pracy jako zawór mieszający lub rozdzielający w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Korpus wykonany z brązu CuSn5Zn5Pb2 z przyłączami gwintowanymi zewnętrznie G1B wg ISO 228‑1 do uszczelnień płaskich zapewnia wysoką trwałość i odporność korozyjną. Wersja VXG41.1401 posiada szczelne obejście z zatwierdzeniem DVGW, dzięki czemu nadaje się również do instalacji wody pitnej (do 90 °C).

Najważniejsze cechy

• Producent: Siemens, seria Acvatix
• Model: VXG41.1401
• Typ: trójdrogowy zawór regulacyjny PN16, gwintowany zewnętrznie
• Funkcja: zawór mieszający lub rozdzielający (A/B ↔ AB)
• Średnica nominalna DN: 15
• Współczynnik przepływu kvs: 2,5 m³/h
• Iloraz szerokości zakresów (rangeability) Sv: > 50
• Skok nominalny trzpienia: 20 mm
• Ciśnienie nominalne: PN16 wg ISO 7268
• Charakterystyka kanału regulacyjnego (A–AB, B–AB): 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3 wg VDI/VDE 2173)
• Charakterystyka obejścia (B): 0…100% liniowa
• Poziom nieszczelności kanału regulacyjnego: 0…0,02% wartości kvs wg DIN EN 1349
• Poziom nieszczelności obejścia (wersja VXG41..01, w tym VXG41.1401): 0…0,02% wartości kvs (szczelne obejście)
• Medium: woda grzewcza, gorąca, chłodnicza, lodowa, woda ze środkami przeciwzamarzaniowymi; woda pitna (VXG41..01)
• Temperatura medium: −25…+150 °C (aplikacje wody lodowej i grzewczej)
• Temperatura medium w aplikacjach DVGW (woda pitna): do 90 °C
• Przyłącza hydrauliczne: gwint zewnętrzny G1B wg ISO 228‑1 do uszczelnień płaskich
• Materiał korpusu: brąz CuSn5Zn5Pb2
• Elementy wewnętrzne (gniazdo, grzybek, trzpień): stal nierdzewna
• Dławica: nieodcynkowujący się mosiądz, bez silikonu; uszczelnienie: pierścienie EPDM, bez silikonu
• Siłowniki współpracujące: elektromechaniczne SAX.. oraz elektrohydrauliczne SKD.. i SKB.. firmy Siemens
• Certyfikacja: zatwierdzenie DVGW (nr DW‑6341BU0025) dla wersji VXG41..01
• Zgodność: PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2, art. 4 ust. 3), Euroazjatycka zgodność EAC

Zastosowanie

Zawór VXG41.1401 jest przeznaczony do regulacji przepływu w:

• instalacjach grzewczych (obieg wody grzewczej i gorącej),
• systemach wentylacyjnych i klimatyzacyjnych (chłodnice, nagrzewnice, woda lodowa),
• układach wody lodowej z dodatkami przeciwzamarzaniowymi,
• obiegach wody pitnej – w wersji VXG41..01, przy temperaturze czynnika do 90 °C, do rozdzielania lub zasilania zimnej wody do zasobników lub wymienników dla przygotowania ciepłej wody użytkowej.

Zawór może być stosowany zarówno w obiegach zamkniętych, jak i otwartych (przy zachowaniu zaleceń dotyczących kawitacji i doboru siłownika). Przeznaczony jest głównie do pracy jako zawór mieszający, ale może również pełnić funkcję zaworu rozdzielającego.

Funkcje i działanie

Budowa i tor przepływu

• Grzyb szczelinowy prowadzony i przymocowany do trzpienia zaworu zapewnia stabilną i powtarzalną regulację.
• Gniazdo A–AB jest zamocowane w korpusie zaworu.
• Króciec AB pełni rolę króćca wspólnego (stały przepływ).
• Króciec A – kanał regulacyjny (zmienny przepływ).
• Króciec B – obejście (zmienny przepływ, liniowa charakterystyka 0…100%).

Praca mieszająca i rozdzielająca

• Mieszanie: przepływ z króćców A i B do króćca AB.
• Rozdzielanie: przepływ z króćca AB do króćców A i B.
• Przy pracy mieszającej AB jest króćcem wspólnym (stały przepływ), a udział strumieni z A i B jest regulowany położeniem grzyba.

Charakterystyka regulacyjna

• Kanał regulacyjny (A–AB, B–AB):
  • 0…30% skoku – charakterystyka liniowa,
  • 30…100% skoku – charakterystyka stałoprocentowa (ngl = 3 wg VDI/VDE 2173).
• Obejście B: 0…100% skoku – charakterystyka liniowa.
• Poziom nieszczelności: dzięki wykonaniu VXG41..01 zarówno kanał regulacyjny, jak i obejście charakteryzują się bardzo małą nieszczelnością ≤ 0,02% kvs.

Współpraca z siłownikami

Zawór VXG41.1401 jest przystosowany do współpracy z siłownikami:

• Elektromechanicznymi SAX.. (np. SAX31.., SAX81.., SAX61..),
• Elektrohydraulicznymi SKD.. (np. SKD32.., SKD82.., SKD60/62..),
• Elektrohydraulicznymi SKB.. (np. SKB32.., SKB82.., SKB60/62..).

Dla zaworu DN 15 (VXG41.1401) maksymalne dopuszczalne różnice ciśnień w kanale regulacyjnym z siłownikiem wynoszą:

• Mieszanie (A/B → AB): Δpmax = 800 kPa dla siłowników SAX.., SKD.. i SKB...
• Rozdzielanie (AB → A/B): Δpmax = 200 kPa dla siłowników SAX.., SKD.. i SKB..
• Jeżeli dopuszcza się zwiększony poziom hałasu, przy pracy rozdzielającej można przyjąć takie same wartości Δpmax jak dla pracy mieszającej.

Dla zaworów z szczelnym obejściem VXG41..01 (w tym VXG41.1401) zastosowanie siłowników SKD.. lub SKB.. jest wymagane, aby zapewnić określony poziom szczelności obejścia.

Kierunek działania przy sterowaniu siłownikiem:

• Trzpień wsuwa się: otwieranie kanału regulacyjnego A–AB, zamykanie obejścia B.
• Trzpień wysuwa się: zamykanie kanału regulacyjnego A–AB, otwieranie obejścia B.

Wskazówki projektowe i eksploatacyjne

• Unikanie kawitacji:
  • nie przekraczać zalecanej różnicy ciśnień Δpmax dla danego trybu pracy i temperatury medium,
  • zapewnić odpowiednie ciśnienie statyczne przed i za zaworem zgodnie z wykresem doboru,
  • w obiegach wody chłodniczej zapewnić minimalne ciśnienie za zaworem, np. stosując zawór dławiący za wymiennikiem.
• Obiegi otwarte: ze względu na możliwość odkładania się osadów (np. kamienia) w obiegach otwartych zaleca się stosowanie silniejszych siłowników SKB.. oraz okresowe uruchamianie zaworu (2–3 razy w tygodniu).
• Filtr zanieczyszczeń: w obiegach otwartych i zamkniętych, w celu zwiększenia niezawodności pracy, przed zaworem należy zainstalować filtr zanieczyszczeń.
• Media o temperaturze poniżej 0 °C: wymagane jest zastosowanie elektrycznego podgrzewacza trzpienia ASZ6.6 (24 V AC / 30 W), chroniącego trzpień przed zamarzaniem w dławicy.
• Jakość wody: zalecana jakość wody wg VDI 2035; dla wody pitnej obowiązują wymagania DVGW.
• Gwarancja: podane dane techniczne obowiązują przy stosowaniu wyłącznie siłowników Siemens wymienionych w dokumentacji. Stosowanie siłowników innych producentów skutkuje utratą gwarancji.

Montaż i uruchomienie

• Montaż bezpośredni: zawór i siłownik można zmontować bezpośrednio na obiekcie, bez konieczności stosowania specjalnych narzędzi ani wykonywania czynności nastawczych.
• Instrukcja montażu: zawór dostarczany jest z instrukcją montażu (nr 4 319 9563 0).
• Orientacja montażowa: dopuszczalny montaż z osią trzpienia od pionu do poziomu (±90°); siłownik nie powinien znajdować się poniżej osi zaworu.
• Kierunek przepływu – mieszanie: z króćców A i B do AB (zgodnie ze strzałką na korpusie).
• Kierunek przepływu – rozdzielanie: z króćca AB do A i B.
• Uruchomienie: zawór może być uruchomiony dopiero po prawidłowym zamontowaniu siłownika.

Bezpieczeństwo i serwis

• Przed pracami serwisowymi:
  • wyłączyć pompę i napięcie zasilania,
  • zamknąć zawory odcinające,
  • upuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia,
  • w razie potrzeby odłączyć przewody elektryczne od zacisków siłownika.
• Wymiana dławicy: dławicę uszczelniającą trzpień można wymienić bez demontażu zaworu z instalacji, pod warunkiem, że instalacja jest niepod ciśnieniem, ostudzona, a powierzchnia trzpienia w strefie uszczelnienia nie jest uszkodzona.
• W przypadku uszkodzenia powierzchni trzpienia w okolicy uszczelnienia konieczna jest wymiana całego zaworu.
• Utylizacja: nie utylizować zaworu jako odpad komunalny; przestrzegać lokalnych przepisów dotyczących postępowania z odpadami technicznymi.

Dane techniczne VXG41.1401

• Typ zaworu: VXG41.1401
• Rodzaj: trójdrogowy zawór regulacyjny, gwintowany zewnętrznie, PN16
• Średnica nominalna DN: 15
• Współczynnik kvs: 2,5 m³/h (zimna woda 5…30 °C, spadek ciśnienia 100 kPa)
• Iloraz szerokości zakresów Sv: > 50
• Skok nominalny: 20 mm
• Ciśnienie nominalne: PN16 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005 w dozwolonym zakresie temperatur medium (zgodnie z wykresem p–T)
• Charakterystyka przepływu:
  • kanał regulacyjny 0…30% – liniowa,
  • kanał regulacyjny 30…100% – stałoprocentowa (ngl = 3),
  • obejście 0…100% – liniowa.
• Nieszczelność kanału regulacyjnego: 0…0,02% kvs wg DIN EN 1349
• Nieszczelność obejścia (VXG41..01): 0…0,02% kvs (szczelne obejście)
• Dopuszczalne media: woda chłodnicza, woda lodowa, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi; woda pitna (VXG41..01, do 90 °C)
• Temperatura medium (woda lodowa / grzewcza): −25…+150 °C¹⁾
• Temperatura medium w aplikacjach DVGW (woda pitna, VXG41..01): maks. 90 °C
• Przyłącza: gwint zewnętrzny G1B wg ISO 228‑1 (do uszczelnień płaskich)
• Materiał korpusu: brąz CuSn5Zn5Pb2
• Gniazdo, grzyb, trzpień: stal nierdzewna
• Dławica: mosiądz nieodcynkowujący się, bez silikonu
• Uszczelnienia: pierścienie EPDM, bez silikonu
• Zgodność środowiskowa: deklaracja środowiskowa produktu CE1E4463en (RoHS, skład materiałowy, utylizacja)

1) Dla mediów o temperaturze poniżej 0 °C wymagany jest podgrzewacz trzpienia ASZ6.6.

Wymiary

• DN: 15
• Gwint przyłączy (G): G1B wg ISO 228‑1
• B: 10 mm
• Długość L1 (korpus zaworu): 100 mm
• Długość L2: 50 mm
• Długość L3: 50 mm
• Wymiar H1 (od osi rurociągu do punktu zamocowania siłownika): 26 mm
• Wymiar H2 (zawór w położeniu „zamknięty”, trzpień całkowicie wysunięty): 122,5 mm
• Całkowita wysokość H (z siłownikiem, min.):
  • z siłownikiem SAX..: > 468 mm,
  • z siłownikiem SKD..: > 526 mm,
  • z siłownikiem SKB..: > 601 mm.
• Masa zaworu: ok. 1,30 kg

Wyposażenie dodatkowe

• Komplet śrubunków gwintowanych ALG153 / ALG153B
  • przeznaczony do zaworów trójdrogowych DN15, w tym VXG41.1401,
  • w skład kompletu wchodzą: 3 nakrętki łączące, 3 półśrubunki i 3 uszczelki płaskie,
  • ALG153B – wersja z elementami z brązu, do mediów o temperaturze do 100 °C.
• Śrubunki z aprobatą DVGW: do zastosowań z wodą pitną zgodnych z rozporządzeniem DVGW dotyczącym wody pitnej 2001 śrubunki gwintowane muszą być dostarczone przez innych producentów (z odpowiednią aprobatą DVGW).
• Elektryczny podgrzewacz trzpienia ASZ6.6
  • napięcie zasilania: 24 V AC, moc 30 W,
  • wymagany przy temperaturze medium poniżej 0 °C w celu ochrony trzpienia przed zamarzaniem w dławicy.

Podsumowanie

Siemens VXG41.1401 to trójdrogowy zawór regulacyjny DN 15, PN16 z korpusem z brązu, kvs = 2,5 m³/h oraz szczelnym obejściem, zatwierdzony przez DVGW do zastosowań z wodą pitną (do 90 °C). Szeroki zakres temperatur medium (−25…+150 °C dla wody lodowej i grzewczej), precyzyjna charakterystyka mieszająca/rozdzielająca, bardzo niski poziom nieszczelności oraz możliwość współpracy z siłownikami SAX.., SKD.. i SKB.. sprawiają, że model ten stanowi uniwersalne i niezawodne rozwiązanie do regulacji przepływu w instalacjach HVAC i układach przygotowania ciepłej wody użytkowej.
