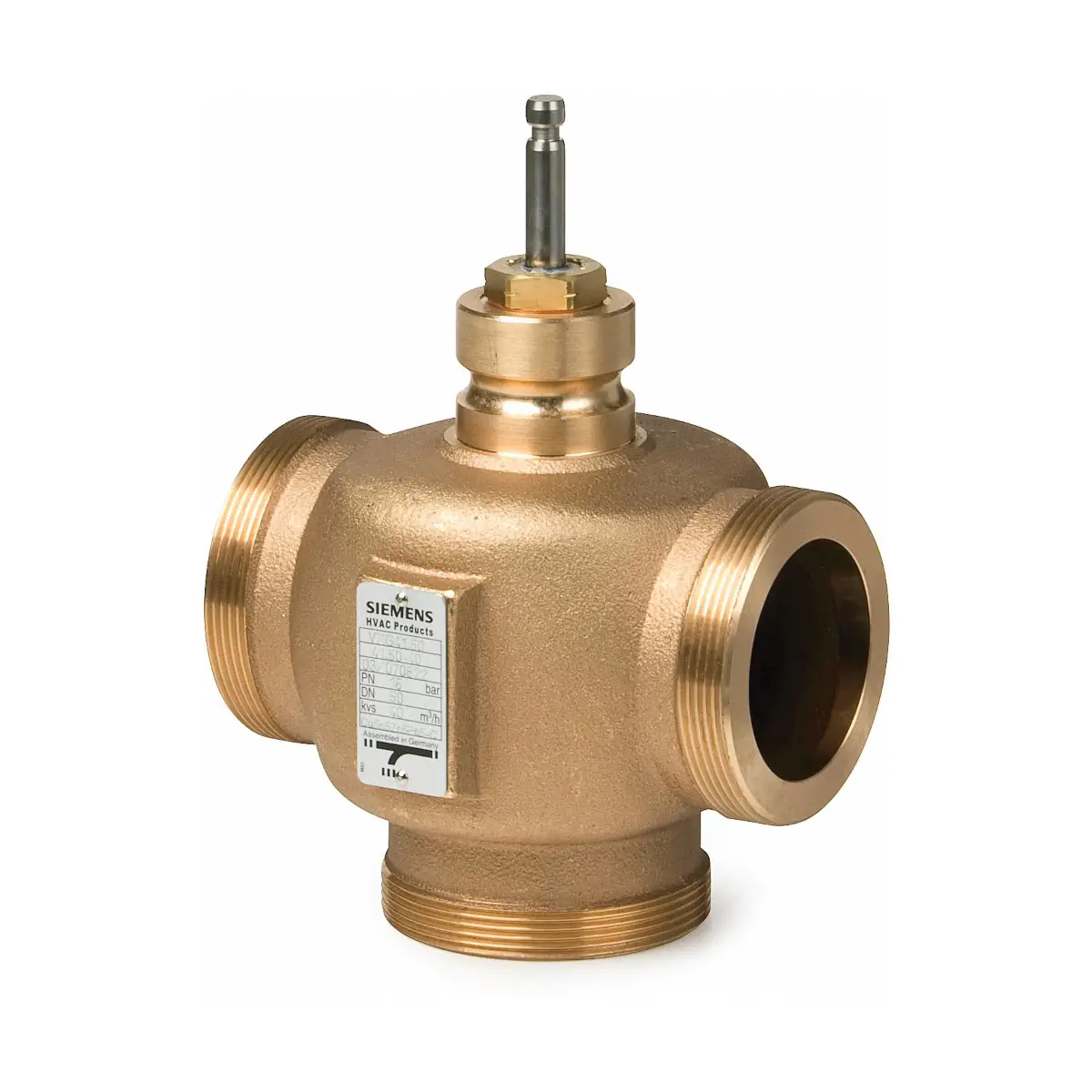

VXG41.2501 Zawór trójdrogowy gwintowany, DN25, kvs 10 m3/h, współpracuje z SAX.., SKD.., SKB.., przyłącza G1½B, szczelne obejście

VXG41.2501 to zawór trójdrogowy regulacyjny PN16 z serii Siemens Acvatix™, z gwintami zewnętrznymi do uszczelnień płaskich, przeznaczony do pracy jako zawór mieszający lub rozdzielający w instalacjach HVAC. Wersja ..01 posiada szczelne obejście (zwiększona szczelność obejścia) oraz certyfikat badań DVGW, dzięki czemu może być stosowana także w aplikacjach wody pitnej (zgodnie z ograniczeniami temperatury czynnika).

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VXG41.2501
• Typ: zawór trójdrogowy regulacyjny (mieszający / rozdzielający)
• Ciśnienie nominalne: PN16 (wg ISO 7268)
• Średnica nominalna: DN25
• kvs: 10 m³/h
• Sv (iloraz szerokości zakresów): > 100
• Skok nominalny: 20 mm
• Przyłącza: gwint zewnętrzny G 1½B wg ISO 228-1 (do uszczelnień płaskich)
• Charakterystyka przepływu: kanał regulacyjny 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3 wg VDI / VDE 2173); obejście 0…100% liniowa
• Poziom nieszczelności kanału regulacyjnego: 0…0,02% wartości kvs (wg DIN EN 1349)
• Poziom nieszczelności obejścia (wersja specjalna ..01): 0…0,02% wartości kvs
• Korpus zaworu: brąz CuSn5Zn5Pb2
• Gniazdo / grzybek / trzpień: stal nierdzewna
• Uszczelnienia: pierścienie EPDM (bez silikonu)
• Aprobata DVGW: DW-6341BU0025

Zastosowanie

VXG41.2501 przeznaczony jest do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych jako zawór regulacyjny mieszający lub rozdzielający. Może pracować w obiegach otwartych i zamkniętych (zalecane projektowanie pracy bez kawitacji).

Ze względu na wersję ..01 z certyfikatem DVGW, zawór może być stosowany także do rozdzielania lub zasilania zimnej wody do zasobnika lub wymiennika w aplikacjach przygotowania ciepłej wody użytkowej w instalacjach wody pitnej (dla czynnika < 90°C).

Budowa i sposób działania (porty A / B / AB)

• Konstrukcja: prowadzony grzyb szczelinowy przymocowany do trzpienia; gniazdo A–AB zamocowane w korpusie zaworu.
• Mieszanie: przepływ z A i B do AB.
• Rozdzielanie: przepływ z AB do A i B.
• Rola króćców: AB – stały przepływ, A – zmienny przepływ, B – obejście (zmienny przepływ).

Medium i zakres temperatur

• Dopuszczalne czynniki (HVAC): woda chłodnicza, woda lodowa, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035).
• Woda pitna: dla VXG41..01, < 90°C.
• Zakres temperatury czynnika (typowo): −25…+150°C (dla aplikacji DVGW / wody pitnej obowiązuje limit maks. 90°C).
• Czynniki poniżej 0°C: wymagany elektryczny podgrzewacz trzpienia ASZ6.6 (24 V AC / 30 W).

Siłowniki współpracujące

Zawór VXG41.2501 może współpracować z siłownikami:

• Elektromechanicznymi SAX.. (np. 3-stawne, 230 V AC lub 24 V AC/DC; także warianty 0…10 V DC).
• Elektrohydraulicznymi SKD.. (np. 3-stawne, 230 V AC lub 24 V AC; także warianty 0…10 V DC, dostępne wykonania ze sprężyną powrotną).
• Elektrohydraulicznymi SKB.. (np. 3-stawne, 230 V AC lub 24 V AC; także warianty 0…10 V DC, dostępne wykonania ze sprężyną powrotną).

Montaż i uruchomienie

• Pozycja montażu: dopuszczalne ustawienia z odchyleniem do 90°; nie montować z siłownikiem skierowanym w dół.
• Kierunek przepływu: stosować zgodnie ze znakiem → na korpusie (w zależności od pracy jako mieszanie lub rozdzielanie).
• Uruchomienie wyłącznie z siłownikiem: zawór można uruchomić tylko po prawidłowym zamontowaniu siłownika.
• Ruch trzpienia: trzpień wsuwa się – otwieranie kanału regulacyjnego A–AB, zamykanie obejścia B; trzpień wysuwa się – zamykanie A–AB, otwieranie obejścia B.
• Instalacja: w obiegach otwartych i zamkniętych zalecany jest montaż filtra zanieczyszczeń przed zaworem.

Dane techniczne (VXG41.2501)

• PN: PN16
• DN: 25
• kvs: 10 m³/h
• Sv: > 100
• Skok: 20 mm
• Charakterystyka: kanał regulacyjny 0…30% liniowa, 30…100% stałoprocentowa; obejście 0…100% liniowa
• Nieszczelność kanału regulacyjnego: 0…0,02% kvs (DIN EN 1349)
• Nieszczelność obejścia (wersja specjalna ..01): 0…0,02% kvs
• Materiały: korpus brąz CuSn5Zn5Pb2; gniazdo/grzybek/trzpień stal nierdzewna; uszczelnienia EPDM (bez silikonu)
• Zgodność PED: 2014/68/EU, grupa płynów 2; bez oznaczania CE zgodnie z Art. 4, par. 3 (uznana praktyka inżynierska)
• Aprobata DVGW: DW-6341BU0025

Wymiary i przyłącza

• Gwint przyłączy: G 1½B
• L1: 105 mm
• L2: 52,5 mm
• L3: 52,5 mm
• H1: 34 mm
• H2: 130,5 mm (zawór w położeniu „zamknięty”: trzpień całkowicie wysunięty)
• Masa: 1,65 kg
• Wymagana wysokość montażowa H (z siłownikiem): > 476 mm (SAX..), > 534 mm (SKD..), > 609 mm (SKB..)

Wyposażenie dodatkowe

• ALG253 / ALG253B – komplet śrubunków gwintowanych (3 szt.: 3 nakrętki łączące, 3 półśrubunki, 3 uszczelki płaskie); ALG253B – śrubunki z brązu, do czynników o temperaturze do 100°C.
• ASZ6.6 – elektryczny podgrzewacz trzpienia, 24 V AC / 30 W, wymagany dla czynnika o temperaturze poniżej 0°C.
• Uwaga (woda pitna / DVGW): śrubunki podłączeniowe z zatwierdzeniem DVGW muszą być dostarczone przez innych producentów.

Obsługa i serwis

• Uszczelnienie trzpienia: samosmarujące, niewymagające obsługi.
• Serwis: przed pracami wyłączyć pompę i zasilanie, zamknąć zawory odcinające, upuścić ciśnienie i odczekać do ostygnięcia instalacji.
• Wymiana dławicy: możliwa bez demontażu zaworu z instalacji (przy braku ciśnienia i po ostygnięciu), o ile powierzchnia trzpienia w strefie uszczelnienia nie jest uszkodzona.
• Część zamienna (VXG41.2501): dławica z uszczelnieniem – 74 284 0047 0.

Podsumowanie

Siemens VXG41.2501 to solidny, trójdrogowy zawór regulacyjny PN16 o parametrach DN25 / kvs 10 m³/h, z przyłączami G 1½B i skokiem 20 mm. Dzięki wersji ..01 z szczelnym obejściem oraz aprobatą DVGW sprawdza się zarówno w typowych aplikacjach HVAC, jak i w wybranych zastosowaniach wody pitnej (dla czynnika < 90°C).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: zawór trójdrogowy Siemens Acvatix™ VXG41.2501, PN16, DN25.
• Posiada certyfikat badań DVGW; może być stosowany do instalacji wody pitnej zgodnie z dokumentacją producenta, dla czynnika o temperaturze maks. 90°C.
• Zgodność EAC (Euroazjatycka zgodność).
• Produkt podlega Dyrektywie PED 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2; zgodnie z dokumentacją nie jest oznaczany znakiem CE na podstawie art. 4 ust. 3.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Montaż, uruchomienie i serwis wykonywać zgodnie z dokumentacją producenta oraz obowiązującymi lokalnymi przepisami.
• Przestrzegać dopuszczalnych parametrów pracy: ciśnienie nominalne PN16 oraz zakres temperatur czynnika zgodny z dokumentacją; dla VXG41.2501 w zastosowaniach DVGW z wodą pitną maksymalna temperatura czynnika wynosi 90°C.
• Dopuszczalne media: woda chłodnicza, woda lodowa, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi; zalecana jakość wody zgodnie z VDI 2035.
• Dla czynników o temperaturze poniżej 0°C wymagany jest elektryczny podgrzewacz trzpienia ASZ6.6 (24 V AC / 30 W), aby zapobiec zamarzaniu trzpienia zaworu w dławicy.
• W obiegach otwartych istnieje ryzyko zablokowania grzyba zaworu przez osad wapienny; w takich zastosowaniach należy stosować wyłącznie siłowniki SKB.. oraz przewidzieć okresowe uruchamianie zaworu dwa lub trzy razy w tygodniu.
• Aby zwiększyć niezawodność działania, przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Należy zapewnić warunki pracy bez kawitacji. Nie przekraczać dopuszczalnej różnicy ciśnienia i zapewnić odpowiednie ciśnienia statyczne zgodnie z dokumentacją producenta; w obiegach wody chłodniczej należy zapewnić odpowiednie ciśnienie za zaworem.
• Podczas montażu należy bezwzględnie przestrzegać oznaczonego na korpusie kierunku przepływu. Dla mieszania przepływ odbywa się z A/B do AB, a dla rozdzielania z AB do A/B.
• Zawór należy montować wyłącznie w dopuszczalnym położeniu montażowym wskazanym przez producenta.
• Zawór można uruchomić tylko po prawidłowym zamontowaniu siłownika.
• Siłownik musi być zamontowany przed podniesieniem ciśnienia w instalacji.
• Podczas prac serwisowych należy wyłączyć pompę i napięcie zasilania, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Dławicę wolno wymieniać wyłącznie wtedy, gdy instalacja nie jest pod ciśnieniem, nie jest rozgrzana i powierzchnia trzpienia nie jest uszkodzona. W przypadku uszkodzenia powierzchni trzpienia w okolicy uszczelnienia należy wymienić cały zawór.
• Dane techniczne i bezpieczna praca produktu są potwierdzone wyłącznie przy stosowaniu siłowników Siemens wskazanych w dokumentacji producenta. Zastosowanie siłowników innych producentów powoduje utratę gwarancji.
• Do zastosowań z wodą pitną śrubunki podłączeniowe z aprobatą DVGW muszą być dostarczone przez innych producentów, zgodnie z dokumentacją.
