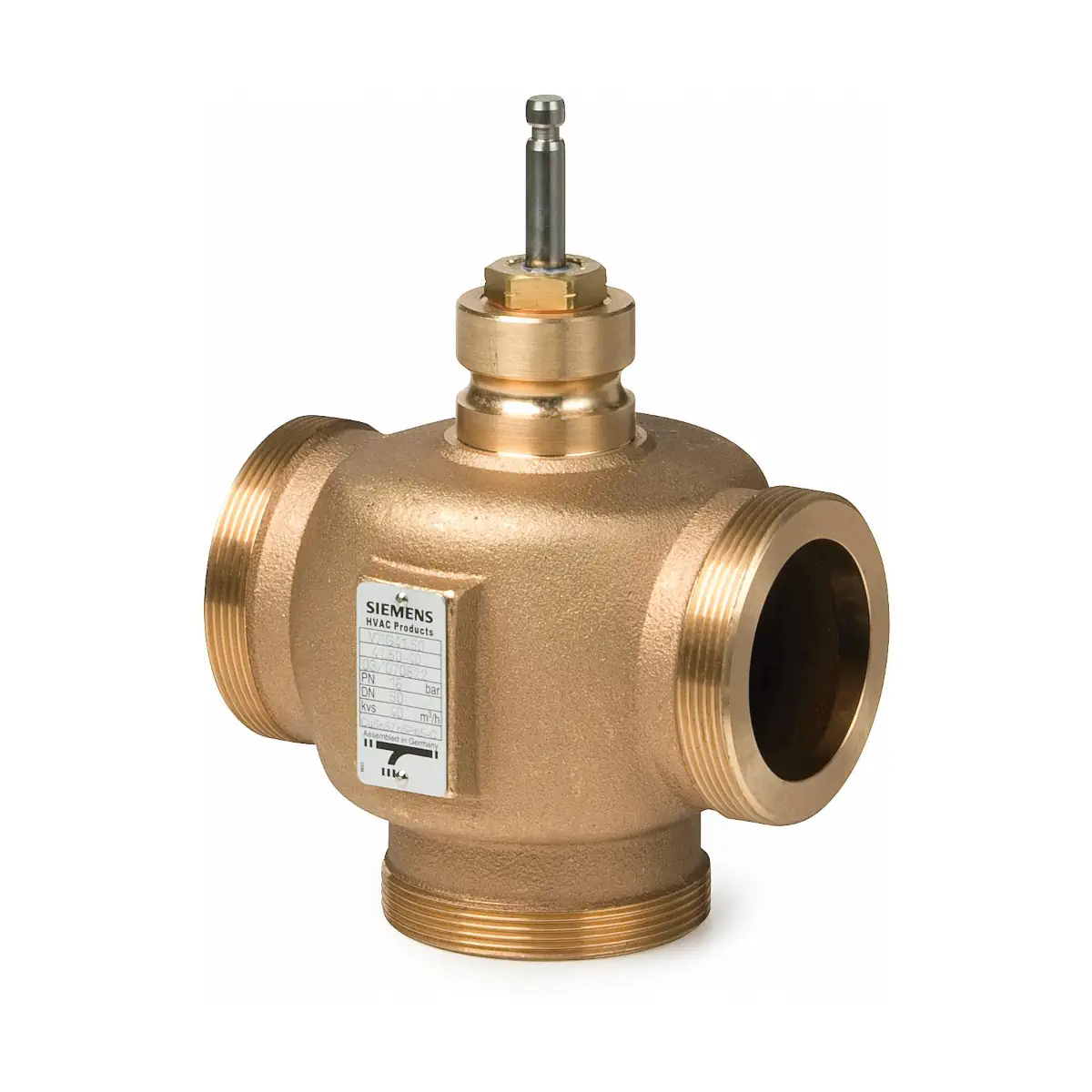

VXG41.5001 Zawór trójdrogowy gwintowany, DN50, kvs 40 m3/h, współpracuje z SAX.., SKD.., SKB.., przyłącza G2¾B, szczelne obejście

Siemens VXG41.5001 to zawór trójdrogowy PN16 z serii Acvatix™, przeznaczony do instalacji HVAC jako zawór regulacyjny mieszający lub rozdzielający. Model ..01 jest standardowo wyposażony w szczelne obejście oraz posiada certyfikat badań DVGW. Zawór ma średnicę DN50, przepływ nominalny kvs 40 m³/h i przyłącza z gwintem zewnętrznym G2¾B wg ISO 228-1 (do uszczelnień płaskich).

Najważniejsze cechy

• Producent: Siemens
• Model: VXG41.5001
• Seria: Acvatix™
• Typ: zawór trójdrogowy regulacyjny (mieszający / rozdzielający)
• Ciśnienie nominalne: PN16 (wg ISO 7268)
• Średnica nominalna: DN50
• kvs: 40 m³/h
• Iloraz szerokości zakresów Sv: > 100 (dla DN20…50)
• Przyłącza: gwint zewnętrzny G2¾B wg ISO 228-1 (uszczelnienia płaskie)
• Szczelność: wersja ..01 ze szczelnym obejściem, certyfikat DVGW
• Skok nominalny: 20 mm
• Korpus: brąz CuSn5Zn5Pb2
• Gniazdo / grzybek / trzpień: stal nierdzewna
• Uszczelnienia: pierścienie EPDM, bez silikonu

Zastosowanie

VXG41.5001 jest przeznaczony do stosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych jako zawór regulacyjny:

• mieszający – mieszanie strumieni z A i B do AB,
• rozdzielający – rozdział strumienia z AB do A i B.

Zawory VXG41..01 mogą być stosowane do rozdzielania lub zasilenia zimnej wody do zasobnika lub wymiennika do przygotowania ciepłej wody w instalacjach wody pitnej (zgodnie z DVGW).

Budowa i charakterystyka regulacji

• Konstrukcja: prowadzony grzyb szczelinowy przymocowany do trzpienia zaworu; gniazdo A–AB zamocowane w korpusie.
• Charakterystyka kanału regulacyjnego: 0…30% – liniowa; 30…100% – stałoprocentowa (ngl = 3 wg VDI/VDE 2173).
• Charakterystyka obejścia: 0…100% – liniowa.
• Funkcja króćców: AB – stały przepływ; A – zmienny przepływ; B – obejście (zmienny przepływ).

Położenia trzpienia (uruchomienie)

• Trzpień wsuwa się: otwieranie kanału regulacyjnego A–AB, zamykanie obejścia B.
• Trzpień wysuwa się: zamykanie kanału regulacyjnego A–AB, otwieranie obejścia B.

Przy montażu należy zwrócić uwagę na znak → oznaczający kierunek przepływu (mieszanie: z A/B do AB; rozdzielanie: z AB do A/B).

Dopuszczalne czynniki i temperatura

• Dopuszczalne czynniki: woda chłodnicza, woda lodowa, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035).
• Woda pitna: dla VXG41..01, < 90°C (DVGW).
• Temperatura czynnika: −25…+150°C (dla aplikacji woda lodowa i woda grzewcza); dla temperatur poniżej 0°C wymagany jest podgrzewacz trzpienia.

Szczelność (poziom nieszczelności)

• Kanał regulacyjny: 0…0,02% wartości kvs (wg DIN EN 1349).
• Obejście – specjalne (VXG41..01): 0…0,02% wartości kvs.

Siłowniki współpracujące

Zawór VXG41.5001 może współpracować z siłownikami elektromechanicznymi SAX.. lub elektrohydraulicznymi SKD.. i SKB... Maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym (Δpmax) zależy od rodzaju siłownika:

• SAX.. – mieszanie: 300 kPa, rozdzielanie: 100 kPa
• SKD.. – mieszanie: 450 kPa, rozdzielanie: 100 kPa
• SKB.. – 100 kPa

Wyposażenie dodatkowe (dedykowane do VXG41.5001)

• Śrubunki gwintowane (komplet 3 szt.): ALG503
• Śrubunki z brązu do 100°C (komplet 3 szt.): ALG503B (S55846-Z111)
• Podgrzewacz trzpienia: ASZ6.6 (24 V AC / 30 W) – wymagany dla czynników o temperaturze poniżej 0°C

Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.

Dane techniczne (podsumowanie)

• PN: PN16
• DN: 50
• kvs: 40 m³/h
• Skok nominalny: 20 mm
• Przyłącza: G2¾B, ISO 228-1
• Materiały: korpus brąz CuSn5Zn5Pb2; gniazdo/grzybek/trzpień stal nierdzewna; uszczelnienia EPDM

Wymiary i masa

• Gwint przyłączy: G2¾B
• L1: 150 mm
• L2: 75 mm
• L3: 75 mm
• Masa: 3,90 kg

Podsumowanie

Siemens VXG41.5001 to solidny zawór trójdrogowy DN50 / PN16 z przyłączami G2¾B, zaprojektowany do precyzyjnej regulacji w układach HVAC jako zawór mieszający lub rozdzielający. Wersja ..01 z DVGW i szczelnym obejściem, charakterystyka regulacji (liniowa / stałoprocentowa) oraz możliwość współpracy z siłownikami SAX.., SKD.. lub SKB.. sprawiają, że jest to sprawdzone rozwiązanie do aplikacji z wodą grzewczą, chłodniczą oraz – w odpowiednich warunkach – z wodą pitną.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Model VXG41.5001 posiada aprobatę DVGW i może być stosowany zgodnie z dokumentacją producenta w instalacjach wody pitnej do temperatury czynnika maks. 90°C.
• Produkt podlega dyrektywie PED 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2, jednak zgodnie z dokumentacją producenta nie podlega oznaczaniu znakiem CE na podstawie art. 4 ust. 3 (uznana praktyka inżynierska).
• Nie utylizować produktu z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Montaż, uruchomienie i serwis wykonywać wyłącznie zgodnie z dokumentacją producenta oraz obowiązującymi lokalnymi przepisami.
• Zawór należy stosować wyłącznie z kompatybilnymi siłownikami wskazanymi przez producenta. Stosowanie siłowników innych producentów powoduje utratę gwarancji.
• Zawór można uruchomić tylko po prawidłowym zamontowaniu siłownika. Instalację wolno podnosić do ciśnienia dopiero po zamontowaniu siłownika.
• Przed pracami serwisowymi należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, upuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia instalacji. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Podczas montażu należy bezwzględnie przestrzegać oznaczonego na zaworze kierunku przepływu. Nieprawidłowy montaż może spowodować nieprawidłową pracę instalacji.
• Zawór należy montować wyłącznie w dopuszczalnym położeniu montażowym wskazanym przez producenta.
• W obiegach otwartych i zamkniętych przed zaworem powinien być zainstalowany filtr zanieczyszczeń w celu zwiększenia niezawodności działania i ograniczenia ryzyka uszkodzeń.
• W obiegach otwartych istnieje ryzyko zablokowania grzyba zaworu przez osad wapienny. W takich zastosowaniach producent zaleca stosowanie wyłącznie siłowników SKB.. oraz okresowe uruchamianie zaworu dwa lub trzy razy w tygodniu.
• Należy zapewnić pracę zaworu bez kawitacji. Przekroczenie dopuszczalnych różnic ciśnienia może powodować przyspieszone zużycie grzybka i gniazda zaworu oraz powstawanie hałasu.
• W instalacjach wody chłodniczej należy zapewnić odpowiednie ciśnienie za zaworem, aby uniknąć kawitacji, zgodnie z dokumentacją producenta.
• Model VXG41.5001 jest przeznaczony do pracy przy ciśnieniu nominalnym PN16. Należy przestrzegać dopuszczalnego zakresu ciśnienia roboczego i temperatury czynnika zgodnie z dokumentacją producenta.
• Dopuszczalne czynniki dla modelu VXG41.5001 to woda chłodnicza, woda lodowa, woda grzewcza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi; zalecana jakość wody zgodnie z VDI 2035.
• Dla czynników o temperaturze poniżej 0°C wymagany jest elektryczny podgrzewacz trzpienia ASZ6.6 (24 V AC / 30 W), aby zapobiec zamarzaniu trzpienia zaworu w dławicy.
• Dla zastosowań z wodą pitną śrubunki podłączeniowe z aprobatą DVGW muszą być dostarczone przez innych producentów, zgodnie z dokumentacją.
• Dławicę wolno wymieniać tylko wtedy, gdy instalacja nie jest pod ciśnieniem, nie jest rozgrzana, a powierzchnia trzpienia nie jest uszkodzona. W przypadku uszkodzenia powierzchni trzpienia w obszarze uszczelnienia należy wymienić cały zawór.
