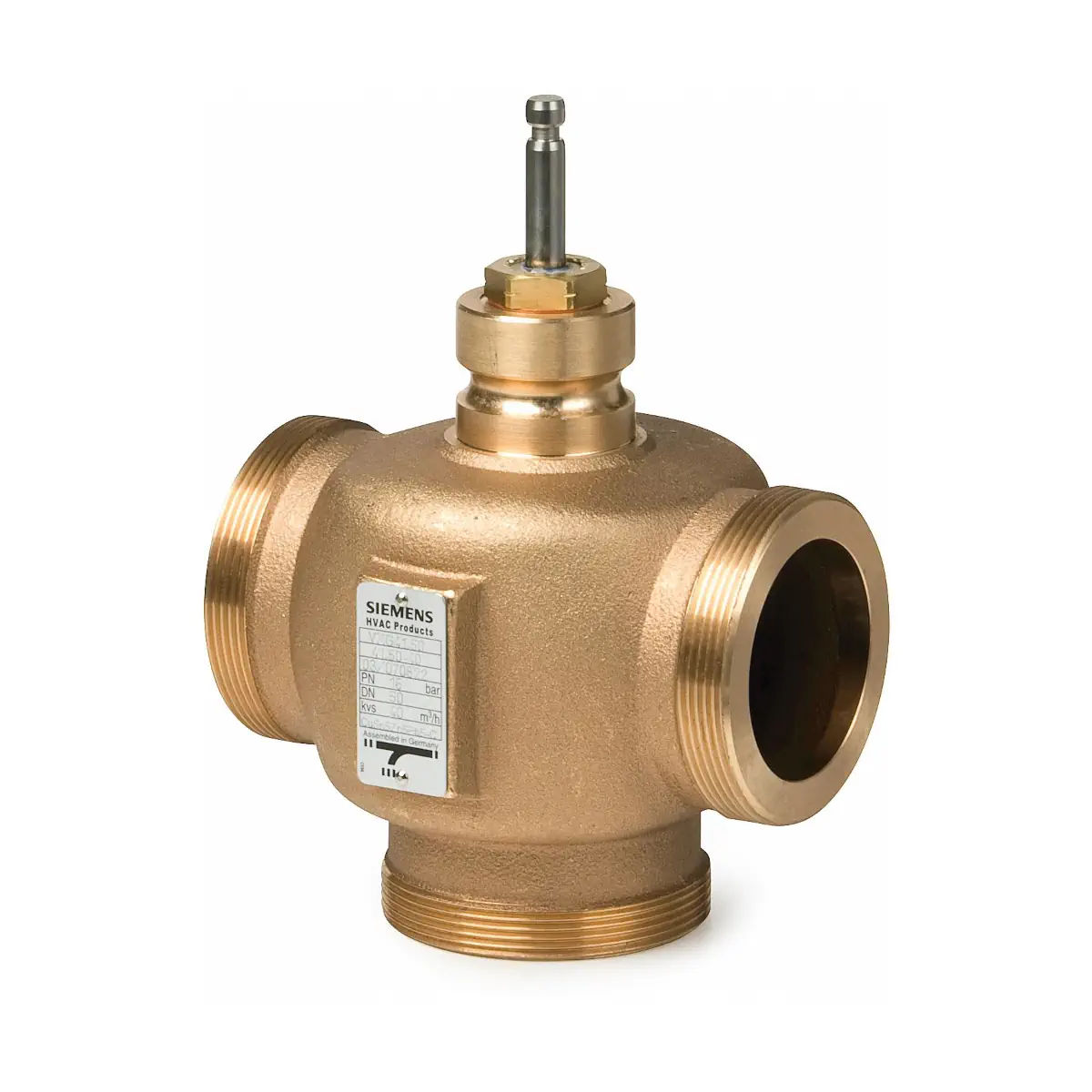

VXG41.2001 Zawór trójdrogowy gwintowany, DN20, kvs 6,3 m3/h, współpracuje z SAX.., SKD.., SKB.., przyłącza G1¼B, szczelne obejście

VXG41.2001 to zawór trójdrogowy regulacyjny PN16 z serii Siemens Acvatix™, z gwintami zewnętrznymi do uszczelnień płaskich, przeznaczony do pracy jako zawór mieszający lub rozdzielający w instalacjach HVAC. Wersja ..01 posiada certyfikat badań DVGW oraz szczelne obejście, dzięki czemu może być stosowana również w aplikacjach związanych z wodą pitną (zgodnie z zakresem temperatur).

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VXG41.2001
• Typ: zawór trójdrogowy regulacyjny (mieszający / rozdzielający)
• Ciśnienie nominalne: PN16 (wg ISO 7268)
• Średnica nominalna: DN20
• Kvs: 6,3 m³/h
• Iloraz szerokości zakresów Sv: > 100
• Przyłącza: gwint zewnętrzny G1¼B (wg ISO 228-1), do uszczelnień płaskich
• Skok nominalny: 20 mm
• Charakterystyka przepływu: kanał regulacyjny 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3 wg VDI/VDE 2173); obejście 0…100% liniowa
• Poziom nieszczelności (kanał regulacyjny): 0…0,02% wartości kvs (wg DIN EN 1349)
• Poziom nieszczelności (obejście – VXG41..01): 0…0,02% wartości kvs
• Korpus zaworu: brąz CuSn5Zn5Pb2
• Gniazdo / grzybek / trzpień: stal nierdzewna
• Uszczelnienia: pierścienie EPDM, bez silikonu
• Aprobata DVGW: DW-6341BU0025
• Masa: 1,42 kg

Zastosowanie

VXG41.2001 przeznaczony jest do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych jako zawór regulacyjny mieszający lub rozdzielający. Może pracować w obiegach otwartych i zamkniętych (zalecane projektowanie pracy bez kawitacji).

Wersje VXG41..01 mogą być stosowane do rozdzielania lub zasilania zimnej wody do zasobnika lub wymiennika do przygotowania ciepłej wody w instalacjach wody pitnej (dla wody pitnej: < 90°C).

Dopuszczalne media i temperatury

• Media: woda chłodnicza, woda lodowa, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi
• Zalecenie: jakość wody wg VDI 2035
• Temperatura czynnika: −25…+150°C
• Woda pitna (VXG41..01): < 90°C
• Uwaga: dla temperatur czynnika poniżej 0°C wymagany jest elektryczny podgrzewacz trzpienia

Budowa i działanie

Zawór posiada prowadzony grzyb szczelinowy przymocowany do trzpienia. Gniazdo kanału A – AB jest zamocowane w korpusie zaworu.

Funkcja mieszania i rozdzielania

• Mieszanie: przepływ z A i B do AB
• Rozdzielanie: przepływ z AB do A i B
• Króciec AB: stały przepływ
• Króciec A: zmienny przepływ
• Króciec B: obejście (zmienny przepływ)

Położenia trzpienia (uruchomienie)

• Trzpień wsuwa się: otwieranie kanału regulacyjnego A – AB, zamykanie obejścia B
• Trzpień wysuwa się: zamykanie kanału regulacyjnego A – AB, otwieranie obejścia B

Współpraca z siłownikami

VXG41.2001 może współpracować z siłownikami elektromechanicznymi SAX.. lub elektrohydraulicznymi SKD.. / SKB... Aby zapewnić wymagany poziom nieszczelności obejścia dla wersji ..01, zawór należy stosować z siłownikami SKD.. lub SKB...

Montaż – praktyczne wskazówki

• Podczas montażu zwrócić uwagę na znak → oznaczający kierunek przepływu (dla mieszania lub rozdzielania).
• Zawór można uruchomić tylko po prawidłowym zamontowaniu siłownika.
• W obiegach otwartych występuje ryzyko zablokowania grzyba przez osad wapienny – w takich przypadkach zalecane jest stosowanie siłowników SKB.. oraz okresowe uruchamianie zaworu (dwa lub trzy razy w tygodniu).
• W obiegach otwartych i zamkniętych zaleca się montaż filtra zanieczyszczeń przed zaworem.

Wyposażenie dodatkowe (opcjonalne)

• Komplet śrubunków gwintowanych (3 szt.): ALG203 lub ALG203B (zawiera 3 nakrętki łączące, 3 półśrubunki i 3 uszczelki płaskie; wersja ALG..B – śrubunki z brązu, do czynników o temperaturze do 100°C)
• Elektryczny podgrzewacz trzpienia: ASZ6.6, 24 V AC / 30 W (wymagany dla czynnika poniżej 0°C)
• Uwaga dla zastosowań z wodą pitną: śrubunki podłączeniowe z zatwierdzeniem DVGW muszą być dostarczone przez innych producentów

Dane techniczne

• PN: 16
• DN: 20
• Kvs: 6,3 m³/h
• Sv: > 100
• Skok nominalny: 20 mm
• Przyłącza: G1¼B (ISO 228-1), gwint zewnętrzny, uszczelnienie płaskie
• Charakterystyka: kanał regulacyjny 0…30% liniowa / 30…100% stałoprocentowa; obejście 0…100% liniowa
• Nieszczelność kanału regulacyjnego: 0…0,02% kvs
• Nieszczelność obejścia (VXG41..01): 0…0,02% kvs
• Materiały: korpus brąz CuSn5Zn5Pb2; elementy wewnętrzne stal nierdzewna; dławica z mosiądzu odpornego na odcynkowanie; uszczelnienia EPDM
• Temperatura czynnika: −25…+150°C (dla < 0°C wymagany podgrzewacz trzpienia)
• Woda pitna (VXG41..01): < 90°C
• Masa: 1,42 kg

Podsumowanie

Siemens VXG41.2001 to solidny, trójdrogowy zawór regulacyjny DN20 / PN16 o kvs 6,3 m³/h, z przyłączami G1¼B i skokiem 20 mm. Dzięki bardzo wysokiej szczelności kanału regulacyjnego oraz szczelnemu obejściu w wykonaniu ..01 (DVGW) sprawdza się w precyzyjnej regulacji przepływu w instalacjach HVAC, a w określonych zastosowaniach również w układach związanych z wodą pitną.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt VXG41.2001 jest zaworem trójdrogowym PN16 do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych, przeznaczonym do pracy jako zawór mieszający lub rozdzielający wyłącznie zgodnie z dokumentacją producenta.
• Wersja VXG41.2001 posiada aprobatę DVGW do zastosowań zgodnych z wymaganiami dla wody pitnej; dla tego zastosowania temperatura czynnika nie może przekraczać 90 °C.
• Produkt posiada zgodność EAC.
• Zgodnie z dokumentacją producenta zawór nie jest oznaczany znakiem CE w ramach PED 2014/68/UE, Art. 4 ust. 3 (uznana praktyka inżynierska).
• Nie utylizować z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Montaż, uruchomienie i serwis wykonywać wyłącznie zgodnie z dokumentacją producenta oraz obowiązującymi lokalnymi przepisami.
• Przestrzegać dopuszczalnych parametrów pracy: ciśnienie nominalne PN16 oraz zakres temperatury czynnika zgodny z dokumentacją producenta; dla VXG41.2001 dopuszczalne czynniki obejmują wodę chłodniczą, wodę lodową, wodę grzewczą, wodę gorącą oraz wodę ze środkami przeciwzamarzaniowymi, a jakość wody powinna odpowiadać zaleceniu VDI 2035.
• Do czynników o temperaturze poniżej 0 °C należy stosować elektryczny podgrzewacz trzpienia ASZ6.6 24 V AC / 30 W, zapobiegający zamarzaniu trzpienia zaworu w dławicy.
• Przed zaworem należy zainstalować filtr zanieczyszczeń, aby zwiększyć niezawodność działania w obiegach otwartych i zamkniętych.
• W obiegach otwartych istnieje ryzyko zablokowania grzyba zaworu przez osad wapienny; w takich przypadkach producent zaleca stosowanie siłowników SKB.. oraz okresowe uruchamianie zaworu dwa lub trzy razy w tygodniu.
• Należy zapewnić warunki pracy bez kawitacji. Nie przekraczać dopuszczalnej różnicy ciśnienia podanej w dokumentacji oraz zapewnić odpowiednie ciśnienie statyczne w instalacji.
• W obiegach wody chłodniczej należy zapewnić odpowiednie ciśnienie za zaworem, np. przez zastosowanie zaworu dławiącego za wymiennikiem, aby ograniczyć ryzyko kawitacji.
• Podczas montażu należy zwrócić uwagę na oznaczenie kierunku przepływu. Dla mieszania przepływ odbywa się z A/B do AB, a dla rozdzielania z AB do A/B.
• Zawór można montować wyłącznie w dopuszczalnym położeniu montażowym określonym przez producenta.
• Zawór można uruchomić tylko po prawidłowym zamontowaniu siłownika.
• Siłownik musi być zamontowany przed podniesieniem ciśnienia w instalacji.
• Podczas prac serwisowych należy wyłączyć pompę i napięcie zasilania, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia instalacji. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Przed ponownym uruchomieniem należy upewnić się, że siłownik został prawidłowo zamontowany.
• Dławicę wolno wymieniać bez demontażu zaworu z instalacji tylko wtedy, gdy instalacja nie jest pod ciśnieniem, nie jest rozgrzana, a powierzchnia trzpienia nie jest uszkodzona. W przypadku uszkodzenia powierzchni trzpienia w obszarze uszczelnienia należy wymienić cały zawór.
• Dane techniczne i bezpieczna praca produktu obowiązują wyłącznie przy stosowaniu siłowników Siemens wskazanych przez producenta jako współpracujące z modelem VXG41.2001; stosowanie siłowników innych producentów powoduje utratę gwarancji.
