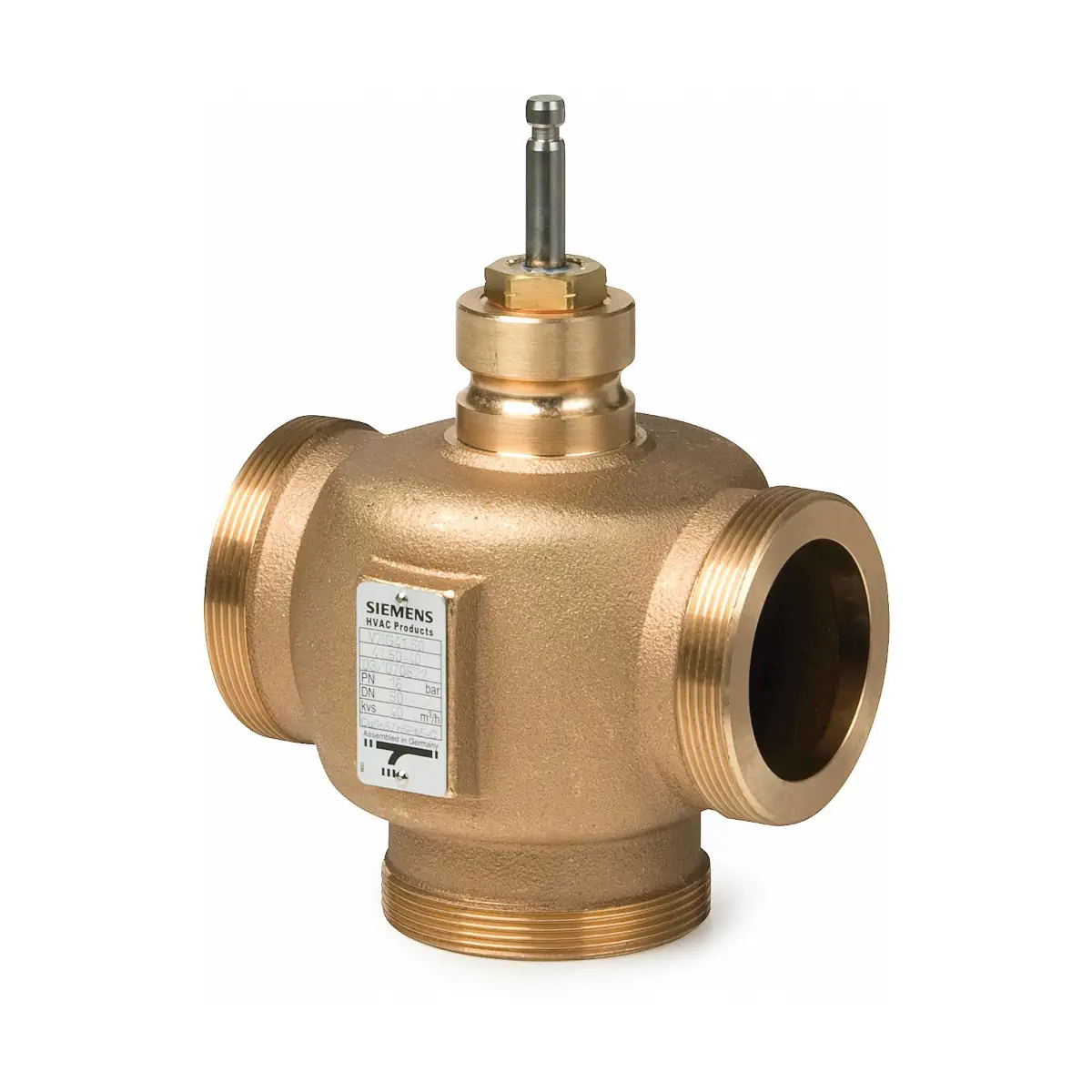

VXG41.1501 Zawór trójdrogowy gwintowany, DN15, kvs 4,0 m3/h, współpracuje z SAX.., SKD.., SKB.., przyłącza G1B, szczelne obejście

Siemens VXG41.1501 to zawór trójdrogowy regulacyjny PN16 z serii Acvatix™, przeznaczony do pracy jako zawór mieszający lub rozdzielający w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Wykonany jest z brązu CuSn5Zn5Pb2, ma średnicę DN15 oraz przepływ nominalny kvs 4,0 m³/h. Zawór posiada przyłącza z gwintem zewnętrznym G1B (ISO 228-1) do uszczelnień płaskich oraz wersję z szczelnym obejściem i certyfikatem badań DVGW.

Najważniejsze cechy

• Producent: Siemens
• Model: VXG41.1501
• Typ: zawór trójdrogowy (mieszający / rozdzielający), gwintowany zewnętrznie
• Ciśnienie nominalne: PN16 (wg ISO 7268)
• Średnica nominalna: DN15
• kvs: 4,0 m³/h
• Sv (iloraz szerokości zakresów): > 50 (dla DN15)
• Skok nominalny: 20 mm
• Przyłącza: gwint zewnętrzny G1B wg ISO 228-1 (do uszczelnień płaskich)
• Korpus: brąz CuSn5Zn5Pb2
• Gniazdo / grzybek / trzpień: stal nierdzewna
• Uszczelnienie: pierścienie EPDM, bez silikonu
• Wersja ..01: szczelne obejście + DVGW

Zastosowanie

VXG41.1501 jest przeznaczony do instalacji HVAC jako zawór regulacyjny:

• mieszający – przepływ z A i B do AB,
• rozdzielający – przepływ z AB do A i B.

Zawory VXG41..01 (w tym VXG41.1501) mogą być stosowane do rozdzielania lub zasilenia zimnej wody do zasobnika lub wymiennika w celu przygotowania ciepłej wody w instalacjach wody pitnej.

Budowa i charakterystyka przepływu

• Prowadzony grzyb szczelinowy przymocowany do trzpienia zaworu.
• Gniazdo A–AB zamocowane w korpusie zaworu.
• Kanał regulacyjny: 0…30% liniowa, 30…100% stałoprocentowa (ng_l = 3 wg VDI/VDE 2173).
• Obejście: 0…100% liniowa.

Kierunek przepływu i działanie

Podczas montażu należy zwrócić uwagę na znak → oznaczający kierunek przepływu:

• Mieszanie: z A / B do AB
• Rozdzielanie: z AB do A / B

Funkcja króćców:

• AB: stały przepływ
• A: zmienny przepływ
• B: obejście (zmienny przepływ)

Położenie trzpienia:

• Trzpień wsuwa się: otwieranie kanału regulacyjnego A–AB, zamykanie obejścia B
• Trzpień wysuwa się: zamykanie kanału regulacyjnego A–AB, otwieranie obejścia B

Współpraca z siłownikami i wyposażenie dodatkowe

• Siłowniki kompatybilne: elektromechaniczne SAX.. lub elektrohydrauliczne SKD.., SKB..
• Uwaga dla wersji VXG41..01: aby zapewnić wymagany poziom nieszczelności obejścia, zawór należy stosować z siłownikami SKD.. lub SKB..
• Komplet śrubunków (opcjonalnie): ALG153 lub ALG153B (symbol magazynowy S55846-Z101)
• ALG..3B: śrubunki z brązu do czynników o temperaturze do 100°C
• Do zastosowań z wodą pitną (DVGW): śrubunki gwintowane muszą być dostarczone przez innych producentów
• Do czynników < 0°C: wymagany elektryczny podgrzewacz trzpienia ASZ6.6 (24 V AC / 30 W)

Dane techniczne

• PN: PN16
• DN: 15
• kvs: 4,0 m³/h
• Sv: > 50
• Skok nominalny: 20 mm
• Dopuszczalne czynniki: woda chłodnicza, woda lodowa, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Woda pitna: możliwe dla VXG41..01 przy temperaturze < 90°C
• Temperatura czynnika: −25…+150°C (dla aplikacji DVGW / VXG41..01: maks. 90°C)
• Poziom nieszczelności: kanał regulacyjny 0…0,02% wartości kvs (wg DIN EN 1349); obejście (wersja standardowa) 0,5…2% wartości kvs; obejście (VXG41..01) 0…0,02% wartości kvs
• Nr aprobaty DVGW: DW-6341BU0025

Wymiary i masa (VXG41.1501)

• Gwint przyłączy: G1B
• L1: 100 mm
• L2: 50 mm
• L3: 50 mm
• H1: 26 mm
• H2: 122,5 mm
• Masa: 1,30 kg

Obsługa i serwis

• Zawór wyposażony jest w samosmarujące dławice uszczelniające trzpienia i nie wymaga obsługi.
• Dławicę można wymienić bez demontażu zaworu z instalacji (pod warunkiem braku ciśnienia i wychłodzenia instalacji oraz braku uszkodzeń powierzchni trzpienia).
• Część zamienna (dławica z uszczelnieniem) dla VXG41.1501 (DN15): 74 284 0047 0

Podsumowanie

Siemens VXG41.1501 to solidny zawór trójdrogowy DN15 o kvs 4,0 m³/h, z przyłączami G1B i ciśnieniem nominalnym PN16, przeznaczony do precyzyjnej regulacji w układach HVAC jako zawór mieszający lub rozdzielający. Wariant ..01 zapewnia szczelne obejście oraz certyfikat DVGW, co umożliwia także zastosowania związane z wodą pitną (do 90°C).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens Acvatix VXG41.1501 – zawór trójdrogowy PN16 z gwintem zewnętrznym, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych jako zawór regulacyjny mieszający lub rozdzielający.
• Model VXG41.1501 posiada aprobatę DVGW i może być stosowany w instalacjach wody pitnej zgodnie z dokumentacją producenta, dla czynnika o temperaturze do maks. 90°C.
• Produkt podlega dyrektywie PED 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2, jednak dla tego modelu nie przewidziano oznaczenia CE zgodnie z art. 4 ust. 3 (uznana praktyka inżynierska).
• Nie utylizować z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Montaż i uruchomienie wykonywać wyłącznie zgodnie z dokumentacją producenta oraz obowiązującymi lokalnymi przepisami.
• Zawór można uruchomić tylko po prawidłowym zamontowaniu siłownika. Siłownik musi być zamontowany przed podniesieniem ciśnienia w instalacji.
• Podczas montażu należy bezwzględnie przestrzegać oznaczonego kierunku przepływu. Dla mieszania przepływ odbywa się z A/B do AB, a dla rozdzielania z AB do A/B.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażu wskazanej w dokumentacji producenta.
• Przed pracami serwisowymi należy wyłączyć pompę i napięcie zasilania, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia instalacji. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Dławicę wolno wymieniać tylko wtedy, gdy instalacja nie jest pod ciśnieniem, nie jest rozgrzana, a powierzchnia trzpienia nie jest uszkodzona. W przypadku uszkodzenia powierzchni trzpienia w obszarze uszczelnienia należy wymienić cały zawór.
• W obiegach otwartych istnieje ryzyko zablokowania grzyba zaworu przez osad wapienny. W takich zastosowaniach producent zaleca stosowanie siłowników SKB.. oraz okresowe uruchamianie zaworu dwa lub trzy razy w tygodniu.
• Aby zwiększyć niezawodność działania, przed zaworem należy zainstalować filtr zanieczyszczeń.
• Należy zapewnić pracę bez kawitacji. Nieprzestrzeganie dopuszczalnych różnic ciśnienia i warunków pracy może powodować przyspieszone zużycie zaworu oraz hałas.
• W obiegach wody chłodniczej należy zapewnić odpowiednie ciśnienie za zaworem, zgodnie z dokumentacją producenta, aby uniknąć kawitacji.
• Do czynników o temperaturze poniżej 0°C wymagany jest elektryczny podgrzewacz trzpienia ASZ6.6, 24 V AC / 30 W, zapobiegający zamarzaniu trzpienia zaworu w dławicy.
• Dopuszczalne media dla modelu VXG41.1501: woda chłodnicza, woda lodowa, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi oraz woda pitna zgodnie z ograniczeniami producenta. Zalecana jakość wody wg VDI 2035.
• Dopuszczalny zakres temperatury czynnika dla zaworu wynosi od -25°C do +150°C, z zastrzeżeniem ograniczeń dla konkretnych zastosowań i osprzętu; dla zastosowań DVGW z wodą pitną maksymalnie 90°C.
• Parametry techniczne i bezpieczeństwo użytkowania są gwarantowane wyłącznie przy stosowaniu siłowników Siemens wskazanych przez producenta jako kompatybilne z modelem VXG41.1501. Zastosowanie siłowników innych producentów powoduje utratę gwarancji.
